Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A20B-3900-0240 |
Numéro de la partie:A20B-3900-0240: Les données sont fournies par les autorités compétentes.
Nom du fabricant:Société FANUC (Japon)
Type de produit:Module de mémoire FROM / SRAM (PCB)
Nom:Module B1

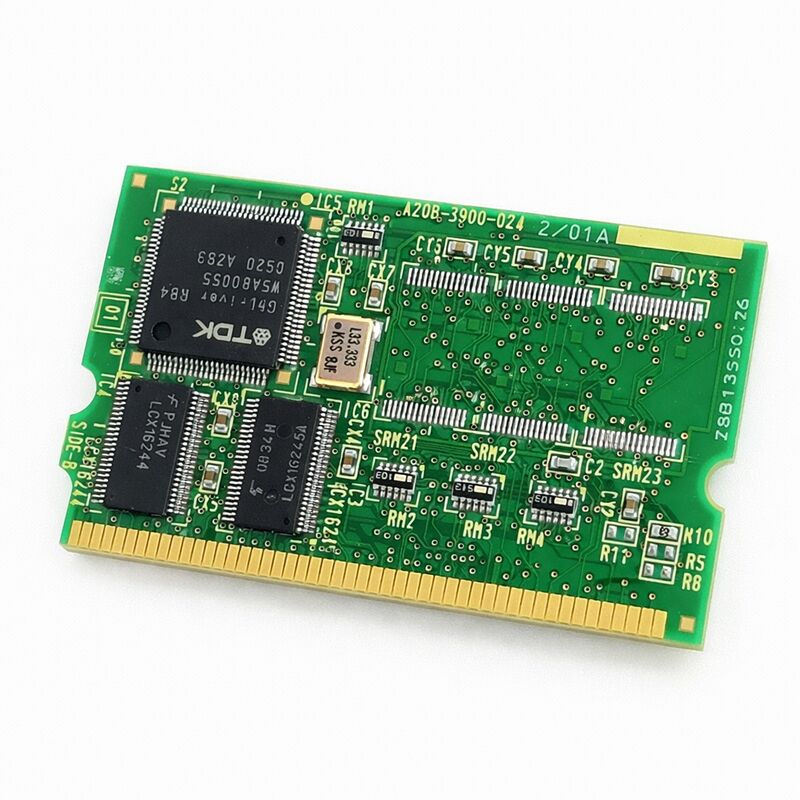

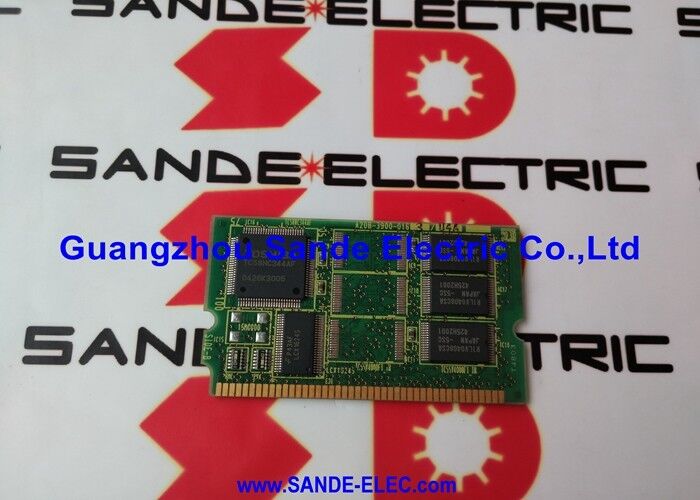

L'A20B-3900-0240 est le module SRAM FROM / 1 MB de 128 MB de FANUC, désigné comme la variante B1 de la série A20B-3900.
It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.
Cette capacité reflète l'envergure des systèmes pris en charge par ce module: les grands contrôleurs CNC FANUC et les contrôleurs robotisés qui exécutent des configurations logicielles complexes avec un lourd chargement d'options.
FROM maintient la pile logicielle entière du contrôleur de manière non volatile.Le FROM sur ce module ne perd jamais son contenu à cause d'une interruption d'alimentation, qui est la nature fondamentale de Flash ROM..
Un module vide ou incorrectement chargé n'exécutera pas le contrôleur.
C'est pourquoi réinstaller les fichiers FROM après le remplacement de la carte est une étape obligatoire, pas facultative.
La mémoire SRAM de 1 MB sur ce module est une mémoire volatile alimentée par batterie. Elle contient les données générées par le contrôleur pendant le fonctionnement: paramètres actifs, variables d'exécution,et d'autres informations d'état qui doivent survivre à de courtes interruptions d'alimentation, mais sont maintenues par la batterie de secours pendant la coupure totaleLa capacité de SRAM de 1 Mo convient aux systèmes avec des paramètres modérés.
Lorsqu'un stockage de paramètres plus important est nécessaire, la variante B2 (A20B-3900-0241, avec 2 Mo de SRAM) répond à ce besoin.
| Paramètre | Valeur |
|---|---|
| Numéro de la partie | A20B-3900-0240: Les données sont fournies par les autorités compétentes. |
| Produit de fabrication | Société FANUC |
| Type de produit | Module de mémoire FROM / SRAM (PCB) |
| Nom | Module B1 |
| Série de cartes | A20B-3900: les produits de base |
| D'après la capacité | 128 Mo (ROM flash, non volatil) |
| Capacité de la SRAM | 1 MB (supporté par batterie, volatile) |
| Installation | Module branché, carte principale du contrôleur |
| Application du projet | Systèmes FANUC de commande numérique par ordinateur (CNC) et de commande par robot |
| Après l'installation | Les fichiers, paramètres et programmes FROM complets doivent être rechargés |
| Origine | Le Japon |
| Température de fonctionnement | 0 55°C |
| Température de stockage | -20 60°C |
| Humidité | 75% RH max (non condensée) |
| Condition disponible | Nouveau / rénové / réparé |
Le saut de 32 MB ou 64 MB à 128 MB FROM n'est pas arbitraire.
Le logiciel de base prend une partie du FROM.
Chaque option chargée sur le contrôleur exécuteur de macro, fonctions de programmation conversationnelle, paquets de langage supplémentaires, cycles personnalisés, capacité PMC étendue consomme plus d'espace FROM.Les systèmes de robot chargent le logiciel du robot, des bibliothèques de visualisation, des paquets de contrôle de force et d'autres logiciels spécifiques à une application.
Un contrôleur exécutant une configuration de base fonctionne confortablement sur 32 MB ou 64 MB.
Un contrôleur doté de nombreuses options, d'une grande échelle PMC et d'un logiciel d'utilisateur étendu pousse vers et au-delà de ces limites.
Le 128 MB FROM de l'A20B-3900-0240 élimine cette contrainte. C'est le module pour les configurations de contrôle entièrement chargées où les capacités FROM plus petites seraient insuffisantes.
L'installation d'un nouveau A20B-3900-0240 installe un module vide. Pas de logiciel, pas de paramètres, pas de programmes. Tout doit être rechargé avant que la machine ou le robot puisse fonctionner.
Ce n'est pas une étape triviale.
Les fichiers FROM doivent être chargés à l'aide de la procédure de démarrage FANUC appropriée.
Les programmes de l'échelle PMC doivent être rechargés. Les programmes utilisateurs, les données des outils et toutes les autres données stockées doivent être restaurés.
Chaque catégorie de données utilise un chemin de restauration différent. La séquence est importante. Terminez l'installation du logiciel avant le chargement des paramètres et confirmez l'intégrité du logiciel avant le chargement des paramètres.
La sauvegarde qui alimente cette restauration doit être actuelle et complète.
Une sauvegarde partielle laisse des lacunes qui nécessitent une réentrée manuelle.
Les désignations de la série A20B-3900 B1 et B2 indiquent la capacité de la SRAM. Les modules B1 transportent 1 MB de SRAM. Les modules B2 transportent 2 MB de SRAM.
La capacité de FROM 128 MB dans ce cas est la même. La différence se manifeste dans la quantité de stockage de paramètres volatils disponible.
La plupart des systèmes CNC FANUC fonctionnent confortablement sur une RAM SRAM de 1 MB.ou un grand nombre de programmes stockés bénéficier de l'ajout de 1 Mo offert par la variante B2.
La documentation du contrôleur ou l'étiquette du module d'origine confirme quelle variante a été montée en usine.
Q1: Le contrôleur ne démarre pas après l'installation de l'A20B-3900-0240. Quelle est la cause la plus probable?
Le contenu FROM est vide sur un nouveau module. Le contrôleur nécessite un logiciel système valide dans FROM pour démarrer.
Accédez à l'écran de démarrage de FANUC (maintenant enfoncer des touches spécifiques pendant le redémarrage) et chargez le logiciel système via une carte mémoire ou une clé USB.Le contrôleur devrait démarrer normalement..
Q2: L'A20B-3900-0240 est-il interchangeable avec l'A20B-3900-0241 (B2)?
Ils partagent la même capacité de 128 MB FROM. La différence est la SRAM: B1 a 1 MB, B2 a 2 MB.
Un B2 peut souvent remplacer un B1 sans problème ̇ plus de SRAM ne cause pas de problèmes. Un B1 remplaçant un B2 peut causer des problèmes si le système a été configuré pour utiliser la capacité totale de 2 MB de SRAM.
Vérifier l'exigence de la documentation du contrôleur avant de remplacer.
Q3: Quelles données doivent être rechargées après le remplacement de l'A20B-3900-0240?
Tous les fichiers FROM (logiciel système, logiciel d'option, échelle PMC), tous les paramètres CNC, tous les programmes stockés et toutes les données utilisateur.
Chacun a un chemin de chargement séparé.
Ne sautez pas l'étape du logiciel. Les paramètres chargés sans logiciel correct peuvent générer des alarmes ou ne pas être chargés correctement.
Q4: La batterie de secours SRAM est morte. La carte est-elle encore utilisable?
La partie FROM est intacte quel que soit l'état de la batterie ̇ elle est non volatile.
La partie SRAM aura perdu son contenu lors d'un événement de coupure de courant après la panne de la batterie.
La carte elle-même est fonctionnelle; seules les données SRAM doivent être restaurées.
Q5: Comment doit être manipulé l'A20B-3900-0240 pendant l'installation?
Utilisez des précautions antistatiques tout au long.
Seule manipulation par les bords: éviter de toucher des traces de circuits ou des puces.
Confirmer que le module est entièrement installé dans son connecteur après l'installation un module partiellement installé peut provoquer des pannes intermittentes plutôt qu'une panne propre, ce qui rend le diagnostic difficile.
