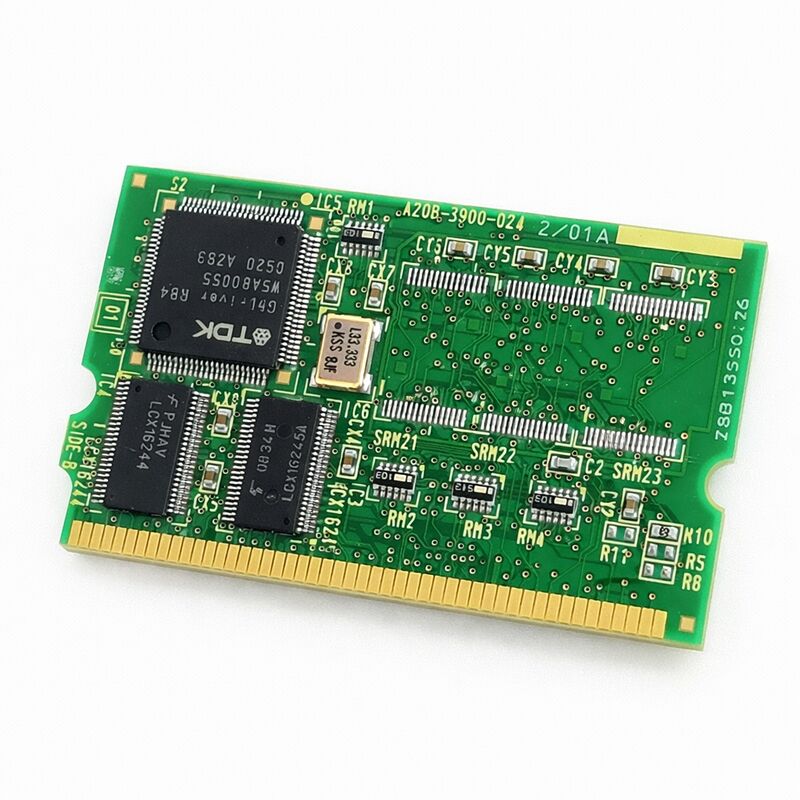

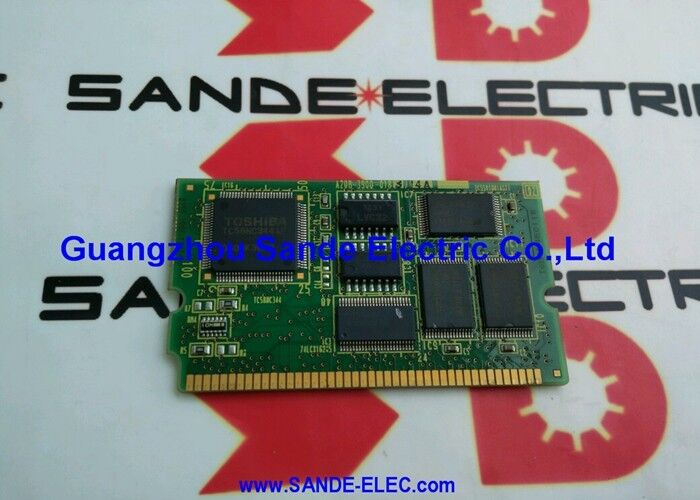

FANUC A20B-3900-0241 | 128 Mo FROM / 2 Mo SRAM Module B2 — Véritable FANUC, origine Japon

Numéro de pièce : A20B-3900-0241

Fabricant : FANUC Corporation (Japon)

Type de produit : Module de mémoire FROM / SRAM (PCB)

Désignation : Module B2

ID FROM : E4

ID SRAM : 04

Aperçu

Le A20B-3900-0241 est la variante B2 du module mémoire 128 Mo FROM / 2 Mo SRAM de FANUC — le pendant du B1 (A20B-3900-0240), avec une allocation SRAM doublée de 1 Mo à 2 Mo.

Il est confirmé pour une utilisation dans les systèmes CNC FANUC 0i-D, entre autres, et remplit le même rôle fondamental que tous les autres modules de la série A20B-3900 : fournir la mémoire non volatile et la mémoire volatile sauvegardée par batterie dont le contrôleur dépend pour conserver son logiciel et ses données d'exécution.

128 Mo de Flash ROM prennent en charge les configurations CNC FANUC entièrement chargées.

Le logiciel système, le logiciel servo, les programmes échelle PMC, les packages d'options et le logiciel défini par l'utilisateur résident tous dans la FROM.

La FROM du A20B-3900-0241 stocke tout cela lors des cycles d'alimentation sans nécessiter de batterie — la Flash ROM est intrinsèquement non volatile.

Le contrôleur lit la FROM au démarrage et charge son contenu dans la mémoire de travail. L'ID FROM E4 et l'ID SRAM 04 identifient la configuration mémoire de ce module dans les systèmes de diagnostic et de configuration de FANUC.

Le Mo de SRAM supplémentaire par rapport à la variante B1 permet d'accueillir des applications avec des ensembles de paramètres plus importants, des besoins de stockage de programmes étendus ou une utilisation plus intensive des fonctions de gestion de données optionnelles de FANUC.

Sur les systèmes où le B2 était installé en usine, le remplacement par un B1 peut entraîner une SRAM insuffisante pour l'ensemble d'options configuré.

Spécifications clés

Ce que font la FROM et la SRAM

La Flash ROM n'a pas besoin de batterie. Les données qu'elle contient restent en place quel que soit l'état de l'alimentation. C'est l'endroit idéal pour tout ce qui ne doit pas changer pendant le fonctionnement normal : le noyau CNC, le logiciel de contrôle servo, le runtime de l'échelle PMC et le logiciel d'application spécifique. Aucun de ces éléments ne change d'un cycle à l'autre.

Ils se chargent une fois au démarrage et s'exécutent depuis la RAM jusqu'au prochain cycle d'alimentation.

La SRAM est différente. Elle est volatile — elle oublie son contenu lorsque l'alimentation est coupée, à moins qu'une batterie de secours ne la maintienne en vie.

La SRAM contient les données qui changent pendant le fonctionnement de la machine : les paramètres définis par l'opérateur de la machine ou l'ingénieur de service, les programmes d'usinage stockés, les données d'outil actives, les tables de compensation d'erreur de pas.

Tout cela réside dans la SRAM. La batterie de secours est un composant de maintenance — elle a une durée de vie et doit être remplacée périodiquement avant de tomber en panne silencieusement.

La SRAM de 2 Mo sur le module B2 est la plus importante dans les systèmes qui atteignent les limites de 1 Mo.

Un contrôleur exécutant une seule fonction CNC avec une petite bibliothèque de programmes et un ensemble de paramètres minimal peut ne jamais remarquer la différence.

Un contrôleur gérant un grand centre d'usinage avec des centaines de programmes stockés, une base de données étendue de gestion de la durée de vie des outils et un ensemble complet d'options trouvera l'espace supplémentaire précieux.

Plateforme FANUC 0i-D

Le FANUC 0i-D est une plateforme CNC milieu de gamme largement déployée. Il alimente les centres d'usinage, les tours, les machines d'électroérosion à fil et les rectifieuses sur une gamme de nombres d'axes.

Le 0i-D a apporté des améliorations significatives de capacité par rapport à ses prédécesseurs — nombre d'axes plus élevé, interpolation nano, performances servo améliorées et disponibilité d'options plus large.

Les contrôleurs de cette génération sont toujours en production active dans le monde entier, et leurs modules FROM/SRAM sont des éléments de maintenance actifs.

Le A20B-3900-0241 est confirmé pour les installations 0i-D.

Les identifiants FROM ID E4 et SRAM ID 04 lient le module à la configuration mémoire spécifique que la plateforme 0i-D utilise dans cette gamme de capacités.

Ces ID apparaissent dans les diagnostics de configuration du contrôleur — leur vérification après l'installation confirme que le contrôleur a correctement reconnu le nouveau module.

Procédure post-installation

Le remplacement du A20B-3900-0241 réinitialise le logiciel et les données du contrôleur à un état vierge.

Tout ce qui se trouvait sur le module précédent — logiciel système, paramètres, programmes, données de compensation — a disparu. Il doit être restauré à partir d'une sauvegarde avant que la machine ne puisse fonctionner.

La séquence de restauration correcte : charger d'abord le logiciel FROM, puis les paramètres, puis les programmes et les données utilisateur. Tenter de charger les paramètres avant que la version logicielle correcte ne soit installée peut générer des alarmes de décalage logiciel.

Vérifiez la version du logiciel après l'installation de la FROM et confirmez qu'elle correspond à la version attendue de la sauvegarde avant de charger les paramètres.

Vérifiez l'ID FROM et l'ID SRAM dans l'écran de diagnostic du contrôleur après l'installation.

E4 et 04 respectivement confirment que le module correct est reconnu.

Si les ID n'apparaissent pas comme prévu, examinez le bon positionnement du module et l'état du connecteur avant de conclure que le module est défectueux.

FAQ

Q1 : Après avoir installé le A20B-3900-0241, le contrôleur affiche une alarme de configuration ROM. Qu'est-ce que cela signifie ?

Cette alarme apparaît généralement lorsque le contrôleur ne peut pas lire correctement la FROM, ou lorsque l'ID FROM ne correspond pas à la configuration attendue du contrôleur.

Confirmez que le module est correctement inséré.

S'il est correctement inséré et que l'alarme persiste, vérifiez que le numéro de pièce du module est correct pour le type de contrôleur installé.

L'ID FROM E4 devrait apparaître dans les diagnostics de configuration système du contrôleur une fois le module correctement reconnu.

Q2 : Le A20B-3900-0241 peut-il remplacer le A20B-3900-0240 (B1) dans une machine initialement équipée du B1 ?

Généralement oui — le B2 fournit la même FROM de 128 Mo que le B1, avec une SRAM supplémentaire.

Un système initialement équipé du B1 ne sera pas endommagé par la SRAM supplémentaire du B2.

Confirmez avec la documentation de la machine que le modèle de contrôleur accepte à la fois le B1 et le B2.

Chargez tous les logiciels et paramètres normalement après le remplacement.

Q3 : Les programmes échelle PMC sont-ils stockés dans la FROM ou la SRAM ?

Les programmes échelle PMC sont stockés dans la FROM (non volatile). Ils survivent à l'arrêt de l'alimentation sans batterie.

Cependant, les paramètres PMC et certaines variables de données PMC sont conservés dans la SRAM (sauvegardée par batterie).

La FROM et la SRAM doivent être correctement restaurées après un remplacement de module pour que le PMC fonctionne normalement.

Rechargez l'échelle via la procédure de restauration du logiciel FROM, et restaurez les paramètres PMC séparément.

Q4 : La SRAM apparaît vide après l'installation, mais la FROM s'est chargée correctement. Pourquoi ?

Un module neuf ou fraîchement fourni a une SRAM vierge. Le contenu de la FROM a été restauré via la procédure de chargement du logiciel, mais les données SRAM — paramètres et programmes — doivent être chargées séparément via la procédure de restauration des paramètres et des programmes.

C'est une étape normale et attendue lors du remplacement d'un module. Suivez la procédure de restauration complète avant de tester le fonctionnement de la machine.

Q5 : Comment confirmer l'ID FROM et l'ID SRAM après l'installation du A20B-3900-0241 ?

Accédez à l'écran de diagnostic système sur le contrôleur FANUC — généralement trouvé sous le menu Système / Configuration.

L'ID FROM et l'ID SRAM sont affichés dans le résumé de la configuration matérielle du contrôleur.

Pour le A20B-3900-0241, l'ID FROM doit être E4 et l'ID SRAM doit être 04. Ces valeurs confirment que le contrôleur a correctement identifié le module installé.
