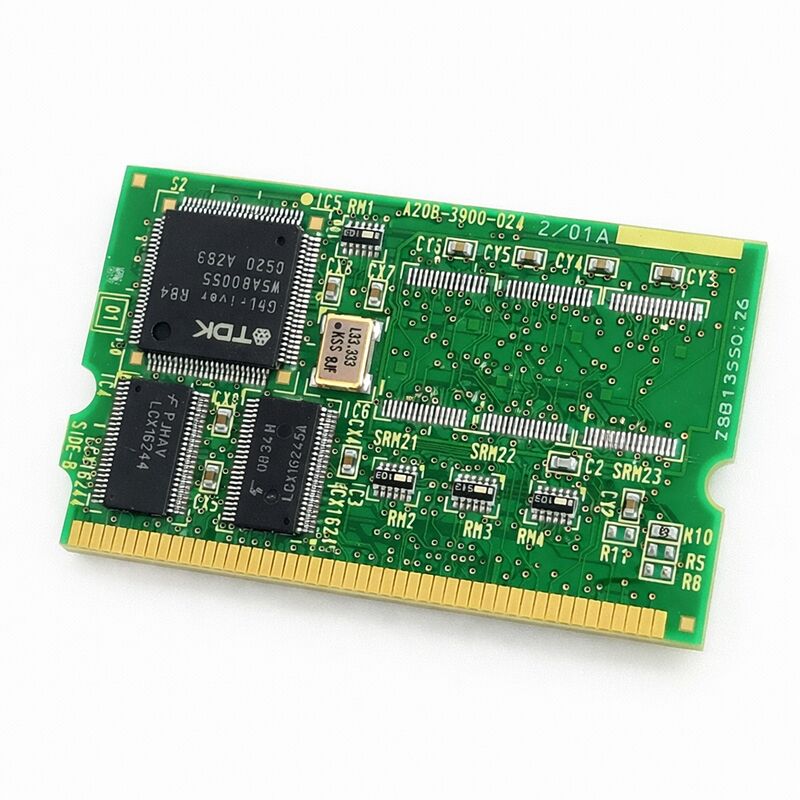

FANUC A20B-3900-0242 ∙ Module de mémoire SRAM ∙ Série A20B-3900, Origine japonaise

Numéro de la partie:A20B-3900-0242 Les États membres doivent:

Nom du fabricant:Société FANUC (Japon)

Type de produit:Module mémoire SRAM (PCB)

Série de cartes:A20B-3900: les produits de base

Systèmes compatibles:Systèmes de commande CNC FANUC

Résumé

L'A20B-3900-0242 est un module de mémoire SRAM de la série A20B-3900 de FANUC.La mémoire de stockage de données active de chaque contrôleur CNC FANUC est la mémoire volatile basée sur batterie.

Il contient les informations qui font de chaque machine une machine spécifique: programmes de pièces, tables de décalage d'outils, paramètres, données de coordonnées de pièce et valeurs de variables macro.Ces données doivent survivre aux événements de coupure de courant.La batterie de secours sur le module maintient le contenu de la SRAM intact pendant des années entre les cycles d'alimentation de la machine.

La série A20B-3900 représente la famille de modules de mémoire de dernière génération de FANUC.

Ces modules offrent une plus grande capacité et une meilleure intégration par rapport aux anciennes architectures de mémoire FANUC.

La variante -0242 fournit l'allocation de SRAM appropriée à sa plateforme de contrôle désignée.

Lorsque ce module tombe en panne ou lorsque sa batterie de secours s'épuise et ne peut être remplacée, le contenu de la SRAM est perdu lors de la prochaine coupure.

Le contrôleur s'allume à nouveau avec une mémoire vierge. Il s'alarme immédiatement. Toutes les données spécifiques à la machine doivent être restaurées à partir de la sauvegarde avant que la machine puisse produire des pièces à nouveau.

Principales spécifications

Ce qu'est la SRAM et pourquoi elle est importante

Chaque programme que l'opérateur entre vit dans la SRAM. Chaque longueur d'outil et chaque rayon de décalage vit dans la SRAM. Chaque paramètre CNC qui définit comment la machine se déplacevaleurs de réglage par servo, les affectations d'E/S vivent dans la SRAM.

L'identité opérationnelle de la machine est entièrement contenue dans cette mémoire.

Ce n'est pas la même chose que le logiciel du système. Le logiciel du système vit dans FROM (Flash ROM) un stockage séparé et non volatile qui n'a pas besoin d'une batterie et ne change pas pendant l'utilisation normale de la machine.SRAM est la couche de mémoire de travail au-dessus de FROM.

C'est là que résident les données spécifiques à l'usine, à la machine et au poste.

La perte de SRAM ne casse pas le matériel CNC.

L'électronique est bonne, mais sans données SRAM, le contrôleur n'a aucune configuration, il ne connaît pas les limites de déplacement de la machine, sa bibliothèque d'outils, ni les programmes à exécuter.Tout doit être ré-entré ou restauré à partir d'un fichier de sauvegarde avant que la machine soit utilisable à nouveau.

Cela rend la pratique de sauvegarde et l'état de la batterie de sauvegarde des préoccupations d'entretien d'une importance critique.

La batterie de secours Le produit d'entretien essentiel

La SRAM de ce module est alimentée par une batterie de secours dédiée lorsque la machine est éteinte.

La batterie est une ressource finie. Elle a une durée de vie typique qui varie selon les conditions de stockage, mais dure généralement plusieurs années en service normal de la machine.

Lorsque la tension de la batterie tombe en dessous du seuil de retenue de la SRAM, les données sont perdues la prochaine fois que la machine est coupée.

Le contrôleur FANUC émet une alarme de basse batterie avant que la batterie n'atteigne le point de défaillance.

Cette alarme est le signal de remplacement. Ne l'ignorez pas, ne l'écartez pas sans remplacer la batterie, et n'éteignez pas la machine avant le remplacement.la fenêtre de remplacement est ouverte mais elle est finie.

Le remplacement de la batterie avec l'alimentation allumée est la procédure correcte sur la plupart des systèmes FANUC.

Vérifiez la documentation de maintenance de la machine pour la procédure correcte avant de commencer.

Récupération des données

Tout travail sur les modules de mémoire commence par une sauvegarde de données.sauvegarde de la macrovariable ️ chaque catégorie de données SRAM doit être capturée sur une carte mémoire ou un stockage externe avant de toucher le module.

Une sauvegarde prise cinq minutes avant un échange de module vaut bien plus qu'une prise il y a six mois si quelque chose change.

L'écran de démarrage du contrôleur FANUC fournit les outils de secours.

La fonction BOOT est également disponible sur la plupart des contrôleurs. Formater une carte mémoire, lancer la sauvegarde, vérifier que les fichiers sont présents et de taille différente de zéro, puis procéder au travail du module.

Questions fréquentes

Q1: Le contrôleur affiche une alarme de parité SRAM lors de la mise sous tension.

Une alarme de parité SRAM indique que le contrôleur a détecté des données corrompues dans la SRAM, le contenu stocké ne correspond pas à ses valeurs de vérification d'erreur.Une batterie épuisée est la cause la plus fréquente.

Si la batterie est faible, remplacez-la et restaurez-la à partir d'une sauvegarde.

Q2: L'alarme de la batterie est apparue.

L'alarme apparaît alors que la batterie est encore suffisamment chargée pour maintenir la SRAM, mais cette marge diminue avec le temps.Planifier le remplacement au cours du quart de travail en cours ou de la prochaine fenêtre de maintenance au plus tard.

Ne planifiez pas une coupure de nuit sans d'abord remplacer la batterie ou en prendre une nouvelle.

Q3: Après le remplacement du module SRAM, l'alarme de la machine avec "PARAMETRE APPLICABLE" et tous les paramètres semblent être zéro.

Un nouveau module s'installe en blanc. Toutes les données SRAM ¢ paramètres, programmes, décalages sont absents. Ceci est attendu. Restaurer le paramètre complet défini à partir de la sauvegarde en utilisant la fonction de restauration de l'écran de démarrage.

S'il n'existe pas de sauvegarde récente, les paramètres doivent être réintroduits manuellement à partir de la documentation de la machine ou d'une impression de paramètres.

Ne jamais exécuter une machine sans vérifier la justesse des paramètres après un remplacement du module mémoire.

Q4: Les modules SRAM de la série A20B-3900 peuvent-ils être échangés entre différentes variantes de numéro de pièce?

Différentes variantes de la famille de modules SRAM A20B-3900 comportent des allocations de capacité différentes et peuvent être adaptées à différentes plates-formes de contrôle.L'interchangeabilité n'est pas garantie entre les variantes du suffixe.

Assurez-vous toujours que le numéro exact de la pièce du module de remplacement correspond au numéro de la pièce à retirer.

Un décalage de capacité peut provoquer une alarme ou un comportement imprévisible du contrôleur après l'installation.

Q5: Combien de temps un A20B-3900-0242 retiré peut-il conserver ses données dans le stockage?

Sans source d'alimentation active, la batterie du module conserve les données SRAM pendant le stockage.

Une batterie en bonne santé dans un module stocké peut stocker des données pendant des années. Cependant, la batterie se vide pendant le stockage, tout comme elle le fait en service, mais plus lentement si la température de stockage est basse.

Si un module est stocké comme une pièce de rechange préchargée, vérifiez l'état de sa batterie avant de s'y fier pour un échange.

Un module avec une bonne batterie et des données de sauvegarde récentes est une pièce de rechange précieuse; un module avec une batterie épuisée n'est que du matériel.
