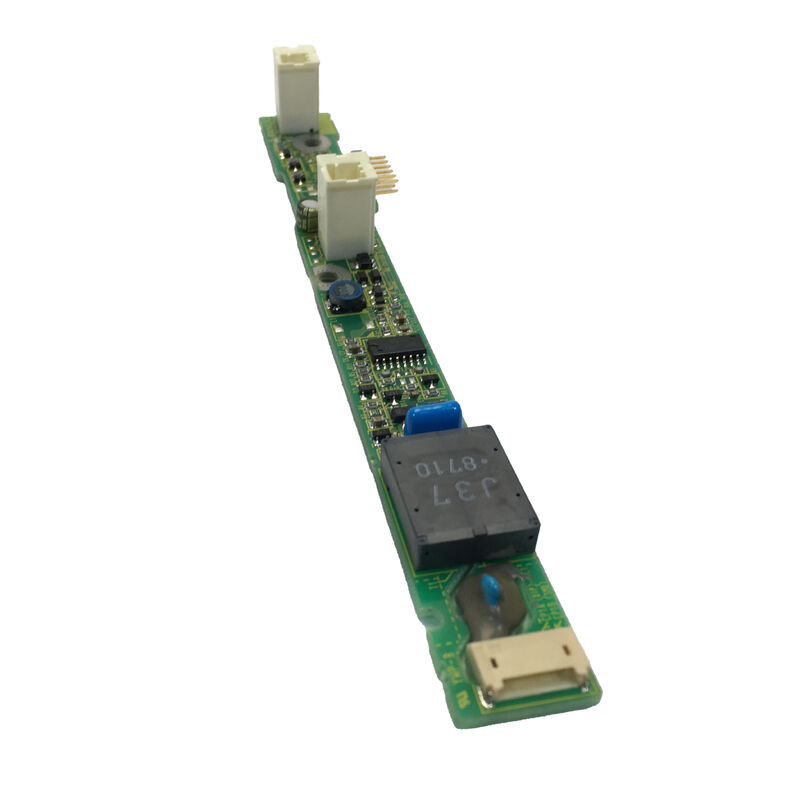

A20B-8002-0703 Planche de PCB Fanuc A20B80020703 A2OB-8OO2-O7O3 Pour les appareils électroniques, le plateau de PCB doit être équipé d'un système de réglage de l'échantillonnage.

FANUC A20B-8002-0703 Onduleur LCD couleur 8,4 pouces pour systèmes d'affichage CNC

Présentation du produit

Le FANUC A20B-8002-0703 est un onduleur LCD couleur 8,4 pouces conçu pour les applications d'affichage où une illumination d'écran stable et des performances visuelles fiables sont essentielles. Faisant partie de la série A20B-8002, cette unité est positionnée comme un composant de support d'affichage dédié plutôt qu'une carte de contrôle à usage général, ce qui la rend particulièrement pertinente dans les travaux de service et de remplacement pour les systèmes d'interface FANUC.

Dans le fonctionnement pratique de la machine, la section onduleur joue un rôle très spécifique.

Un écran peut toujours avoir un panneau LCD intact et une logique de contrôle fonctionnelle, mais rester illisible si l'étage d'alimentation du rétroéclairage est instable ou défaillant.

C'est pourquoi les cartes onduleur sont souvent un point de contrôle clé dans le dépannage des défauts d'affichage CNC sombres, faibles ou intermittents.

L'A20B-8002-0703 répond à cette partie de la chaîne d'affichage en prenant en charge la fonction d'illumination requise pour un écran clair et utilisable.

Pour les équipes de maintenance, la valeur de ce modèle réside dans sa compatibilité ciblée, sa simplicité fonctionnelle et son utilité pour restaurer la lisibilité normale de l'affichage sans remplacer une plus grande partie de l'ensemble de l'interface opérateur.

Dans les installations de machines de longue durée, cela en fait une pièce de rechange pratique pour les flux de travail de réparation d'affichage.

Informations sur les paramètres

Valeur d'application clé

• Conçu pour les systèmes d'affichage LCD couleur 8,4 pouces
• Prend en charge un rétroéclairage stable et la visibilité de l'écran
• Utile pour les travaux de réparation et de remplacement d'affichage
• Convient à la maintenance des ensembles d'écran FANUC
• Pratique pour un inventaire de service industriel

Où il s'intègre dans le système d'affichage

Contrairement au panneau LCD lui-même, l'onduleur ne crée pas l'image. Son rôle est de prendre en charge le côté éclairage de l'ensemble d'affichage. En service sur le terrain, cette distinction est importante.

Une machine peut toujours fonctionner normalement en arrière-plan tandis que l'affichage apparaît noir ou trop sombre pour être lu. Dans de nombreux cas, le problème n'est pas le processeur de contrôle ou le panneau LCD, mais l'étage onduleur qui alimente l'illumination de l'écran.

Cela fait de l'A20B-8002-0703 un composant de remplacement ciblé pour les défauts liés à l'affichage où la préservation de la structure d'origine de l'écran est préférable au remplacement de l'ensemble d'interface complet.

FAQ

Q1 : Quelle est la fonction principale de l'A20B-8002-0703 ?
L'A20B-8002-0703 fonctionne comme un onduleur LCD pour un système d'affichage couleur 8,4 pouces. En utilisation industrielle, cela signifie qu'il prend en charge la section d'alimentation du rétroéclairage nécessaire pour que l'écran reste visible.

Si l'onduleur ne fonctionne pas correctement, l'affichage peut apparaître sombre, illisible ou instable même si la machine elle-même est toujours alimentée et réactive.

Q2 : Quelle est la différence entre une carte onduleur et le panneau LCD ?
Le panneau LCD est la surface d'affichage qui porte l'image, tandis que l'onduleur prend en charge le côté illumination de l'ensemble d'écran. Un onduleur défectueux peut faire apparaître un panneau LCD sain comme défaillant.

Pour cette raison, les techniciens expérimentés séparent les problèmes d'écran en défauts de panneau, défauts d'onduleur, problèmes de câble et défauts de carte mère plutôt que de remplacer l'ensemble d'affichage à l'aveugle.

Q3 : Quels symptômes suggèrent généralement un problème d'onduleur ?
Les symptômes typiques comprennent un écran noir avec le contrôle toujours actif, un affichage faible, une luminosité vacillante ou un écran qui s'allume brièvement au démarrage puis s'estompe.

Dans les travaux de service CNC, ces signes indiquent souvent que l'étage d'alimentation du rétroéclairage doit être inspecté avant que le panneau LCD ou la carte de contrôle principale ne soit condamné.

Q4 : Pourquoi la correspondance exacte du modèle est-elle importante pour les cartes onduleur LCD ?
Parce que les cartes onduleur sont liées aux exigences électriques et physiques des ensembles d'écran spécifiques. Même si deux cartes semblent similaires, elles peuvent différer par la disposition des connecteurs, la taille d'affichage appropriée ou les caractéristiques d'alimentation.

Dans la maintenance industrielle, la correspondance du modèle d'origine permet de réduire le risque de luminosité instable, de défaillance prématurée ou de non-conformité d'installation.

Q5 : Que faut-il vérifier avant de remplacer cet onduleur ?
Les techniciens doivent confirmer le numéro de pièce exact, inspecter les faisceaux et les connecteurs, examiner l'état du panneau LCD et vérifier si l'armoire présente des signes de stress thermique ou de contamination.

Il est également conseillé de vérifier que le problème d'écran n'est pas causé par des problèmes d'alimentation en amont, car une condition d'alimentation défaillante peut parfois produire des symptômes similaires.
