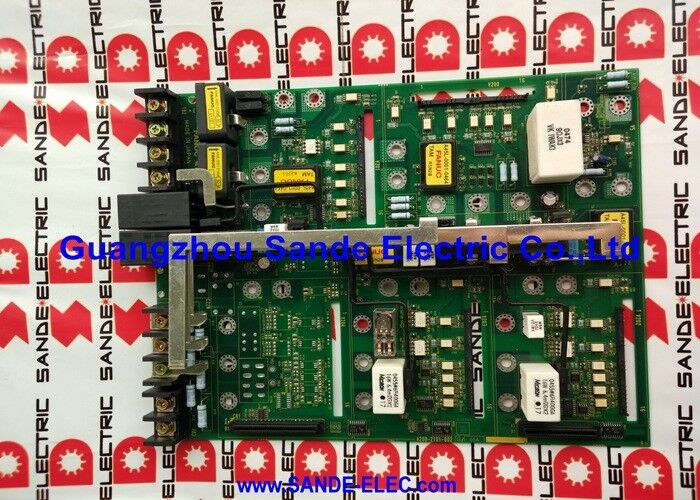

A20B-8100-0137 Fanuc PCB Board A20B81000137 A2OB-8IOO-OI37 Pour le calcul de l'efficacité de l'équipement, il est nécessaire d'utiliser les données fournies par le fabricant.

La série 21i-A est équipée d'un écran LCD monté sur le PCB principal. PMC-SA1 / 5 μs/étape / 5000 échelles

21i-A Architecture montée sur écran LCD

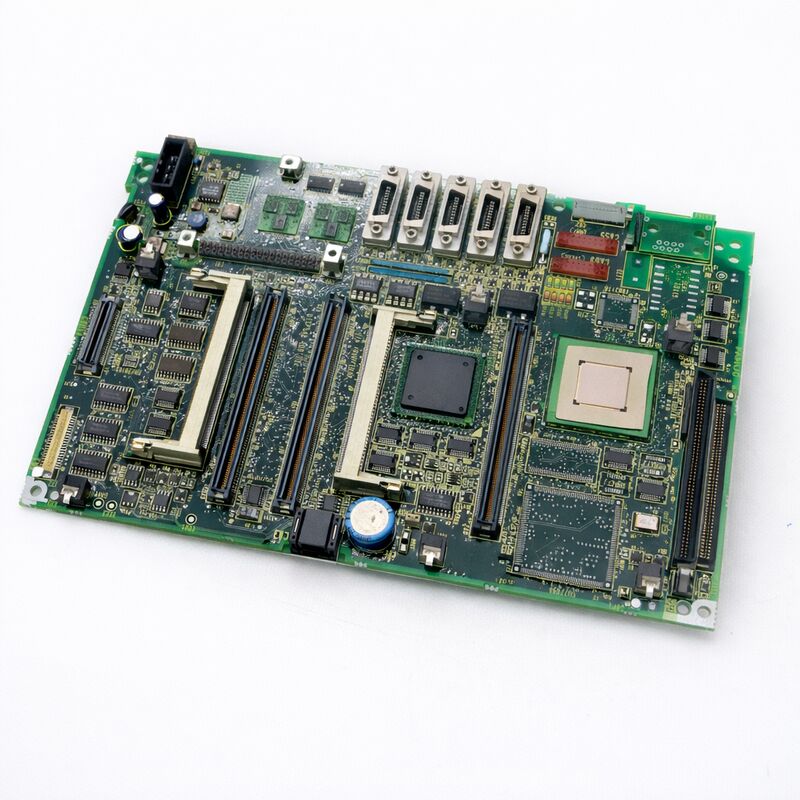

L'A20B-8100-0137 est le PCB principal pour la série FANUC 21i-A dans la configuration montée sur LCD. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsLes deux configurations partagent la même plateforme CNC 21i-A mais diffèrent par leur emballage physique.

Ce PCB principal monté sur LCD gère toutes les fonctions CNC de base 21i-A: exécution du logiciel CNC, exécution de l'échelle PMC, gestion d'E/S, traitement de l'interface de l'opérateur,et coordination des modules fonctionnels de l'unité de commandeUne panne du PCB principal provoque une panne complète du système de contrôle.

Principales spécifications

PMC-SA1 L'option PMC compacte pour cette carte

La version PMC intégrée dans cette carte est l'exécution d'instructions PMC-SA1: 5 μs/étape et un maximum de 5 000 marches d'échelle.qui fournit une plus grande vitesse d'exécution et une plus grande capacité d'échelle.

Pour une machine 21i-A équipée de PMC-SA1 de la construction originale, l'A20B-8100-0137 est le remplacement similaire qui préserve la configuration PMC d'origine.Le remplacement par une carte comportant le PMC-SA5 augmente techniquement la capacité mais modifie l'environnement du PMC si l'échelle de la machine installée a été écrite et réglée pour le comportement du SA1, l'introduction du SA5 sans révision n'est pas une simple introduction.

Une échelle de 5000 marches permet d'accueillir la logique d'automatisation typique des petites et moyennes machines-outils: séquences de changement d'outil, logique de verrouillage de sécurité, réponse du panneau de l'opérateur,et la gestion du mode machine s'intègrent confortablement dans cette capacité pour des applications simples de centre d'usinage et de tour.

Ne pas être interchangeable avec les PCB principaux SA5 ou autonomes

Trois points de contrôle de compatibilité avant de commander:

1. Version PMC:A20B-8100-0137 = PMC-SA1. Confirmez la version PMC de la carte installée avant de l'acheter.
2. Mode d'installation:Les cartes LCD ne sont pas interchangeables avec les PCB principaux autonomes (en rack séparé), même au sein de la même famille 21i-A.
3. Série CNC:Les générations 16i-A/18i-A et 21i-B utilisent différents numéros de pièces principales de PCB.

Questions fréquentes

Q1: Quelle est la différence entre PMC-SA1 et PMC-SA5?

Les deux sont des versions PMC intégrées dans la famille des PCB principaux 21i-A. PMC-SA1 (cette carte) fournit une vitesse d'instruction de 5 μs / étape avec une capacité d'échelle maximale de 5 000 étapes.PMC-SA5 offre une exécution d'instructions plus rapide et une plus grande capacité d'échelleIls ne sont pas interchangeables sans vérifier que le programme d'échelle de la machine installée est compatible avec l'environnement SA5.

Q2: Qu'est-ce qu'un circuit imprimé principal monté sur LCD et en quoi diffère-t-il d'un circuit imprimé autonome?

Dans la conception montée sur LCD, le PCB principal CNC s'intègre à l'arrière de l'unité de panneau LCD/opérateur.le PCB principal se trouve dans un support de commande séparéLes deux utilisent la même plateforme CNC 21i-A mais un matériel physique différent.

Q3: Le remplacement de l'A20B-8100-0137 nécessite-t-il une sauvegarde des données CNC?

Oui, sauvegardez toutes les données CNC ¢ paramètres, échelle PMC, données d'outil, programmes ¢ avant de retirer la carte d'origine.mais une sauvegarde complète protège contre toute perte de données pendant la procédure de remplacementLa carte de remplacement arrive avec les défauts d'usine.

Q4: Qu'est-ce qui doit être vérifié avant de conclure que le PCB principal a échoué?

Vérifiez les tensions de l'alimentation de commande, une alimentation en panne produit des symptômes identiques.Vérifiez l'état de la LED diagnostique de la phase de démarrage par rapport au manuel de maintenance 21i-A pour identifier le stade de défaillance spécifiqueUn démarrage qui s'arrête au stade d'initialisation de l'écran et ne montre pas d'avance de LED peut indiquer des problèmes d'alimentation avant le PCB principal.

Q5: L'A20B-8100-0137 est-il compatible avec le 21i-B ou le 16i-A?

Le A20B-8100-0137 est spécifique à la configuration montée sur LCD 21i-A. Les 21i-B, 16i-A et 18i-A utilisent différentes séries principales de PCB.Le 21i-B utilise une numérotation de carte différente, même dans la même famille A20B-8100Confirmez que le CNC installé est de la série 21i-A et que le PCB principal existant est A20B-8100-0137 avant de commander.
