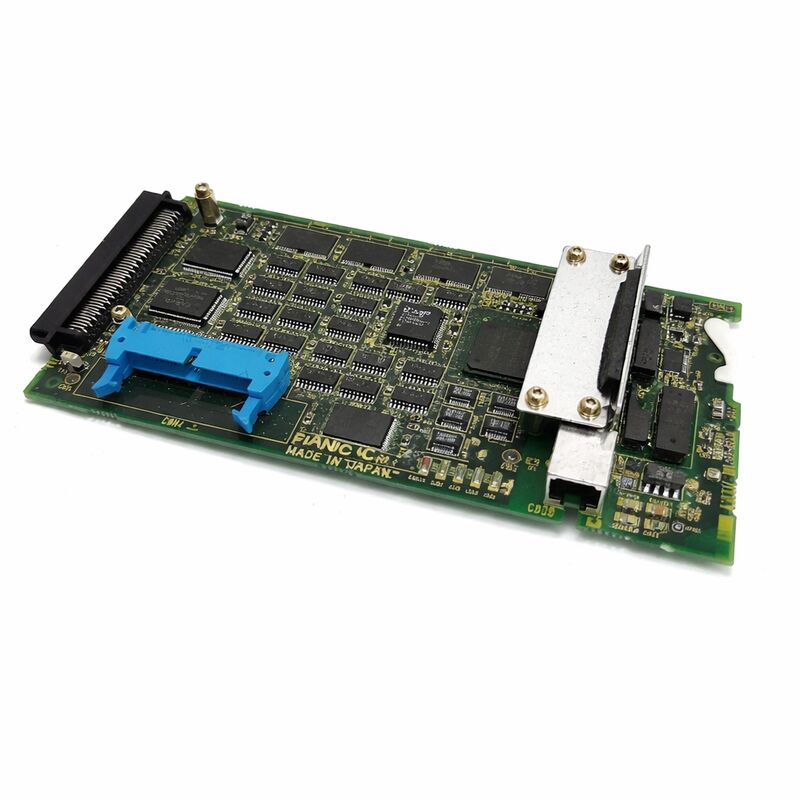

A20B-8100-0271 Fanuc PCB Board A20B81000271 A2OB-8IOO-O27I Pour le calcul de l'efficacité de l'équipement, il est nécessaire d'utiliser les données fournies par le fabricant.

FANUC A20B-8100-0271 PowerPoint serveur de données Ethernet + option de stockage ATA

Ce que ce tableau ajoute au CNC

L'A20B-8100-0271 est le circuit imprimé d'option serveur de données pour les contrôleurs CNC de la série i de FANUC.stockage local de programmes NC de grande capacité sur une carte flash ATA, et la connectivité Ethernet au réseau local d'usine pour la gestion des programmes DNC.

Sans cette carte, un CNC de la série i stocke les programmes NC dans sa mémoire principale FROM/SRAM capacité mesurée en kilobyte à quelques centaines de kilobyte.les programmes sont stockés sur une carte flash ATA dont la capacité est mesurée en mégaoctets à gigaoctetsLes pièces complexes avec des étapes d'interpolation fines, des contours multi-surfaces ou de grands ensembles de sous-programmes peuvent être stockées localement dans la machine en totalité, prêtes à fonctionner immédiatement.

L'interface Ethernet connecte le serveur de données au réseau local d'usine via le protocole FTP de FANUC.ou station de travail d'ingénierie peut télécharger et télécharger des programmes sur le réseau sans support physique ou connexions de câble série RS-232CÉtant donné que les programmes sont exécutés à partir d'un stockage flash local plutôt que d'une diffusion en continu à partir du réseau, les interruptions du réseau pendant la coupe n'ont aucun effet sur le fonctionnement de la machine.

Principales spécifications

Restrictions des fentes de l'adaptateur ATA et de l'installation

L'adaptateur de carte flash ATA se connecte au connecteur CNH6 de la carte et doit être fixé avant l'installation de la carte ¢ il n'est pas accessible une fois que la carte est dans l'emplacement.Les unités rénovées sur le marché secondaire sont généralement fournies sans adaptateur ATA; il doit être fourni séparément s'il n'est pas inclus.

La carte ne peut pas être installée dans certaines positions de fente en raison des exigences de dégagement physique de l'adaptateur ATA:

• Ne peut pas occuper la fente la plus proche de l'écran LCD
• Ne peut pas occuper la fente centrale d'une unité à 3 fentes
• Ne peut pas occuper la fente la plus éloignée de l'écran LCD dans une unité à 4 fentes

Confirmez les positions disponibles du contrôleur avant de commander.

Fonction serveur de données par rapport à Ethernet intégré

Certains contrôleurs 16i-B/18i-B ont intégré Ethernet sur la carte principale qui permet la communication FOCAS2/Ethernet pour la surveillance de la machine et le streaming de programme DNC.Ce n'est pas la même chose que la fonction de serveur de données. L'Ethernet intégré à lui seul ne fournit pas de stockage local sur carte ATA ou le protocole FTP du serveur de données.Une machine avec Ethernet intégré peut encore bénéficier de l'A20B-8100-0271 si un grand stockage de programme local est nécessaire ou si un fonctionnement sans streaming est une exigence.

La fonction de serveur de données exige également que le logiciel d'option FANUC correspondant soit activé dans le FROM du CNC.l'écran du serveur de données et les fonctions ne seront pas affichés dans l'interface de l'opérateur CNC même avec la carte installée.

Questions fréquentes

Q1: La fonction de serveur de données nécessite-t-elle une option logicielle pour être activée?

La fonction de serveur de données exige que le logiciel d'option correspondant soit activé dans le FROM du CNC.l'écran du serveur de données et les fonctions ne seront pas affichés dans l'interface de l'opérateur CNC même avec la carte installée physiquement. Vérifiez l'écran d'état des options système pour confirmer que l'option serveur de données est présente avant de commander du matériel de remplacement.

Q2: L'adaptateur ATA manque sur la carte rénovée. Où est-il connecté?

L'adaptateur de carte flash ATA se connecte au connecteur CNH6 de la carte A20B-8100-0271.Il doit être fixé à la CNH6 avant que la carte ne soit installée dans la fente optionnelle. L'adaptateur ne peut être atteint une fois la carte installée.. Sourcer l'adaptateur ATA correct séparément et le fixer à la carte avant l'installation.

Q3: Que se passe-t-il si la carte est installée dans une position de fente restreinte?

L'adaptateur de carte ATA a des exigences de dégagement physique qui sont en conflit avec l'ensemble LCD ou les cartes adjacentes dans certaines positions de fente.L'installation dans une fente fermée empêche le contrôleur de se fermer correctement ou empêche l'adaptateur ATA de s'asseoir. Confirmer qu'une position de fente autorisée est disponible dans le contrôleur spécifique avant l'installation.

Q4: L'A20B-8100-0271 peut-il être utilisé dans une manette de la série 30i ou 31i?

Le A20B-8100-0271 est destiné à la génération 15i/16i/18i/21i/0i de la série i. La série 30i/31i/32i utilise une architecture matérielle différente et différents formats de carte d'option.Ces contrôleurs utilisent les cartes d'options de la série A20B-8101 pour les fonctions Ethernet et serveur de données..

Q5: Quelle capacité de carte flash ATA est compatible?

Les cartes flash ATA standard dans la plage de capacité définie par la version du logiciel de serveur de données FANUC installée.Les capacités prises en charge sont généralement comprises entre 32 Mo et 1 Go selon la version du logicielLe manuel de l'opérateur du serveur de données FANUC spécifie les types de cartes pris en charge et les limites de capacité pour chaque version de logiciel.
