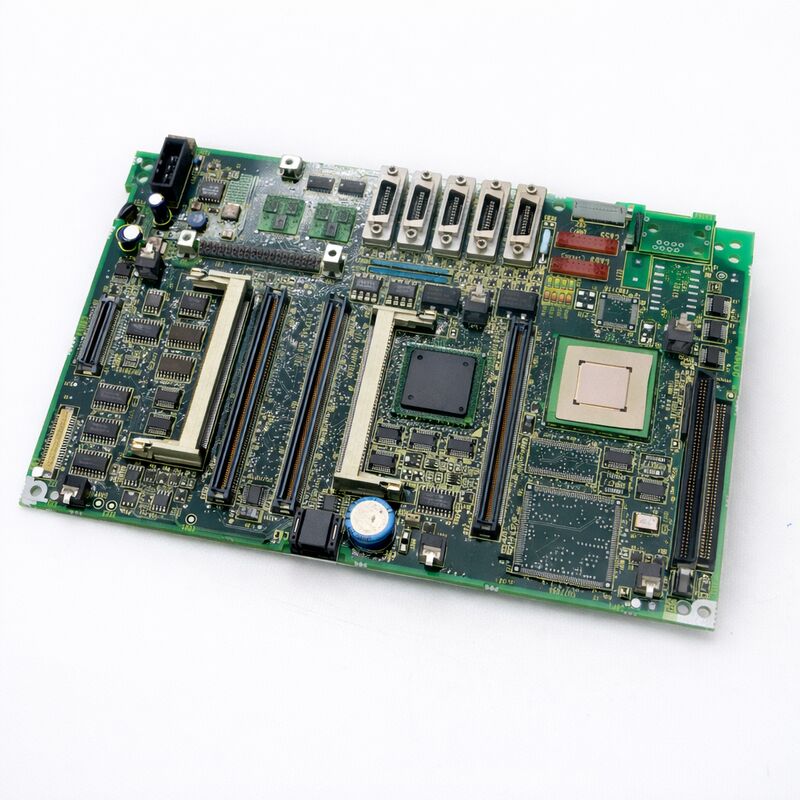

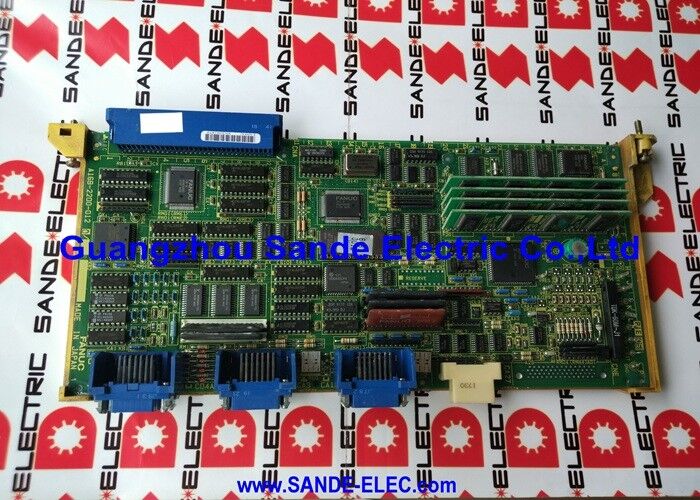

A20B-8100-0620 Fanuc PCB Board A20B81000620 A2OB-8IOO-O62O Pour le calcul de l'efficacité de l'équipement, il est nécessaire d'établir les caractéristiques suivantes:

FANUC A20B-8100-0620

Numéro de la partie:A20B-8100-0620: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Catégorie de produit:Le circuit d'affichage du panneau d'exploitation

Série:A20B-8100: les produits de base et les produits de base

Résumé

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.est une carte de circuit imprimé à commande LCD de la série A20B-8100 de FANUC.

It sits within the CNC operator panel assembly and handles the display control circuitry for the LCD unit — the board responsible for translating the CNC's video output signals into the correct drive signals that the LCD panel requires to produce a stable, une image précise.

Le panneau d'opérateur est l'endroit où le machiniste et la machine-outil se rencontrent.les valeurs du paramètre sont transmises par l'écranUn panneau de commande LCD défectueux rompt complètement ce lien visuel.

Le CNC continue à fonctionner en interne, mais l'opérateur perd toute rétroaction.

L'A20B-8100-0620 appartient à la série A20B-8100 de FANUC, une large famille de circuits imprimés de commande couvrant les cartes principales, les cartes d'options et l'électronique du panneau d'opérateur pour la série i et les générations CNC connexes.Dans cette famille, la carte de commande LCD est la couche d'interface entre la sortie graphique de la carte CNC et le panneau d'affichage physique, et non la carte mère CNC principale elle-même,mais une carte dédiée dans le boîtier du panneau de l'opérateur qui gère la chaîne de signal d'affichage.

Principales spécifications

Fonction du panneau de commande LCD dans le panneau d'opération

Un panneau d'opérateur FANUC CNC est plus qu'une simple enceinte avec un écran et des boutons.La carte CNC principale (dans un système LCD intégré) ou l'interface d'affichage (dans un système autonome) génère des signaux vidéo.

Ces signaux se déplacent vers la carte de commande LCD, qui effectue plusieurs tâches essentielles:

Conversion et synchronisation du signal.Le panneau LCD nécessite des signaux numériques spécifiques avec un chronométrage précis.

La carte de commande convertit le format du signal vidéo entrant en le format horizontal et vertical de synchronisation et de données en pixels requis par les circuits intégrés du pilote du panneau LCD.

Contrôle de la rétroéclairage.Les panneaux LCD nécessitent un rétroéclairage pour éclairer la couche de cristal liquide par derrière.

Les panneaux FANUC antérieurs utilisaient des rétroéclairages CCFL (lampe fluorescente à cathode froide) entraînés par un étage d'onduleur; les panneaux ultérieurs utilisent des rétroéclairages LED.

La carte de commande LCD contient ou interagit avec le circuit d'entraînement de rétroéclairage qui régule la luminosité et commande l'activation/désactivation de la rétroéclairage.

Afficher la gestion de l'alimentation.La carte de commande gère la séquence de puissance pour le panneau d'affichage lui-même, contrôlant le moment où la puissance du panneau est appliquée par rapport à l'entrée de signal.qui empêche les dommages causés au panneau LCD par les transitoires de mise en marche.

Intégrité du signal.Dans l'environnement industriel d'une machine-outil ̇ avec commutation de servo-entraînement, pompes de refroidissement en cycle et démarrage de moteurs ̇ le bruit électrique est un défi constant.

La carte de commande LCD maintient l'intégrité du signal grâce au filtrage et au tamponage pour maintenir l'image d'affichage stable malgré l'environnement électriquement bruyant.

Symptômes de défaillance du panneau de commande LCD

Les problèmes de carte de commande LCD sont généralement visuellement évidents, mais peuvent être graduels:

Écran vide completavec une alimentation appliquée et aucun point de rétroéclairage visible ni sur la carte ni sur l'alimentation en rétroéclairage.Vérifiez si le CNC fonctionne normalement sous d'autres aspects (vérifier via RS-232C ou écouter les sons de fonctionnement normal) avant de remplacer la carte.

L'image est présente, mais lavée ou incorrectement coloréesuggère que la chaîne de signaux d'affichage fonctionne mais que le circuit de contrôle du contraste ou de la couleur sur la carte est partiellement défaillant.

Afficher les clignotants de façon intermittenteet puis se stabilise indique généralement un défaut de composant sur la carte de commande souvent lié au vieillissement des condensateurs ou à une alimentation en rétroéclairage qui est marginale.

L'écran se bloque pendant que le CNC continue à fonctionner(vérifié par la machine qui continue à répondre aux entrées) indique une défaillance de la carte de contrôle de l'affichage plutôt qu'une défaillance de la carte principale.

Questions fréquentes

Q1: L'affichage est complètement vide mais le CNC semble fonctionner.

Tout d'abord, vérifiez que le CNC est opérationnel malgré l'écran vide, essayez une connexion RS-232C ou observez si la machine accepte l'entrée MDI par son.

Si le CNC fonctionne normalement, la faute est dans la chaîne d'affichage plutôt que dans la carte principale.

Mesurer si l'alimentation en courant continu atteint la carte de contrôle LCD par son connecteur. Si l'alimentation est présente mais que l'écran reste vide, la carte elle-même ou l'alimentation en rétroéclairage est le point suivant à vérifier.

Une planche de rechange bien connue échangée temporairement confirme ou exclut le A20B-8100-0620.

Q2: Un écran LCD peut-il être remplacé séparément de la carte de commande A20B-8100-0620?

Le panneau LCD et sa carte de commande sont des composants étroitement assortis dans les ensembles de panneaux d'opérateur FANUC.

FANUC les vend en paires assorties par le biais de son programme de pièces de rechange.il est généralement conseillé de remplacer le tableau de commande et le panneau ensemble, à moins d'être sûr de la compatibilité correspondante..

Si seul le panneau LCD a subi une défaillance physique (écran fissuré, pixels morts) alors que le tableau de contrôle est bien testé, un panneau de remplacement correspondant de la même génération de panneau d'assemblage de l'opérateur est requis.

Q3: Après avoir remplacé l'A20B-8100-0620, l'image apparaît mais présente des couleurs ou un contraste incorrects.

Certains panneaux de commande LCD FANUC ont des réglages de luminosité et de contraste accessibles via des pots de garniture sur le tableau ou via des paramètres CNC.

Après le remplacement de la carte, vérifiez si les paramètres CNC pertinents pour la luminosité de l'écran sont réglés correctement.

Si l'image reste incorrecte après vérification des paramètres, la carte de remplacement peut nécessiter une configuration initiale selon la procédure de réglage de l'affichage de FANUC.

Vérifiez également que la révision de la carte de remplacement est compatible avec le panneau LCD spécifique installé.

Q4: L'affichage fonctionne lorsqu'il est froid, mais tombe en panne après 30 minutes de fonctionnement de la machine.

Une défaillance thermique est un symptôme classique du vieillissement des condensateurs électrolytiques sur la carte de commande.

Les condensateurs dont l'essai est acceptable à température ambiante peuvent échouer à température de fonctionnement.

Ce symptôme est un indicateur fort d'un panneau de commande qui a besoin de remplacement plutôt que de réparation,comme le condensateur défectueux sur une carte densément peuplée peut être difficile à isoler sans équipement spécialiséLe remplacement du conseil d'administration est la solution pratique.

Q5: Une sauvegarde des données SRAM est-elle nécessaire avant de remplacer l'A20B-8100-0620?

Non. La carte de contrôle LCD est un circuit d'affichage pur, elle ne contient pas de paramètres de machine, de programmes ou de données de configuration. Les données SRAM sont stockées sur les modules de mémoire de la carte principale du CNC.

Le remplacement de l'A20B-8100-0620 ne risque aucune perte de données.
