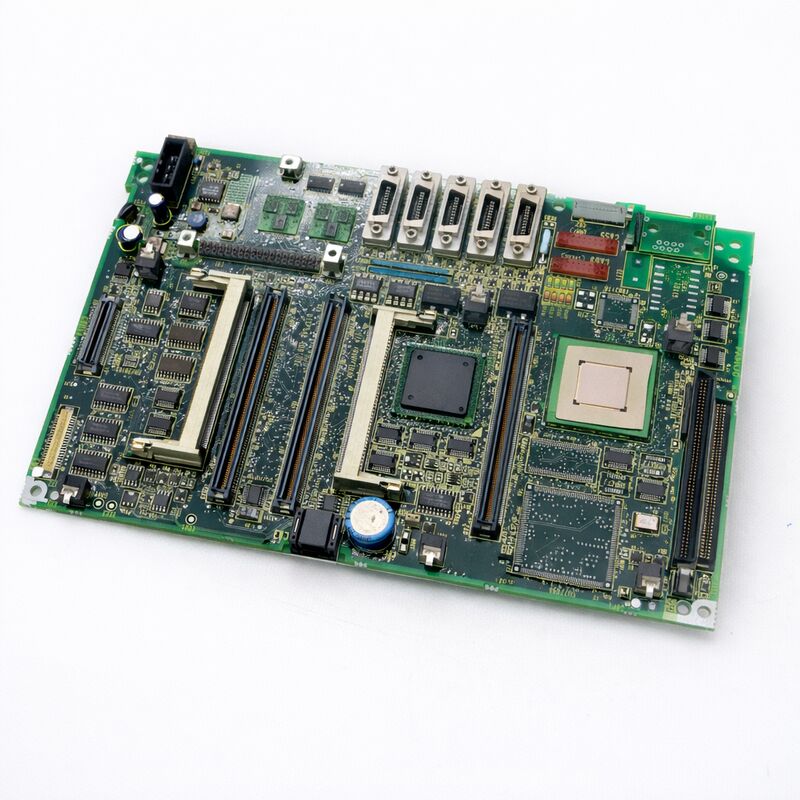

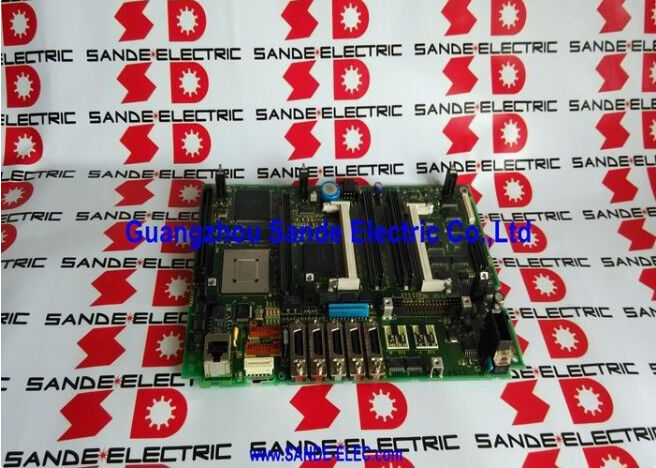

FANUC A20B-8100-0661 ██ Série 18i-B Contrôle du processeur principal PCB ██ Pour les contrôleurs CNC 18i-MB / 18i-TB, Série A20B-8100, monté sur LCD, origine japonaise

Numéro de la partie:A20B-8100-0661 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Catégorie de produit:PCB √ carte mère du processeur principal

Série:A20B-8100 Famille de cartes principales FANUC 16i-B / 18i-B / 21i-B

Résumé

LeLe nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.est la carte CPU principale des contrôleurs CNC de la série 18i-B FANUC, qu'il s'agisse d'une machine de 18i-MB (centre d'usinage), de 18i-TB (tournage) ou d'une autre variante de 18i-B,C'est la carte au centre du système de commande, le composant matériel le plus important du contrôleur 18i-B..

Le 18i-B se situe au milieu de la hiérarchie de la deuxième génération de la série i de FANUC.

Il offre une plus grande capacité d'axe et des fonctions d'usinage avancées que le 21i-B, tout en partageant la même architecture de baseet une conception modulaire de carte rechargeable ?? comme toute la génération 16i-B/18i-B/21i-B.

Ce positionnement a fait du 18i-B un choix populaire pour les tours complexes (en particulier les machines à tourelles multiples et à sous-fuseaux), les centres d'usinage à 5 axes,et autres machines-outils avancées nécessitant un nombre d'axes supérieur à 21i-B mais ne nécessitant pas la pleine capacité du 16i-B.

La carte est montée sur la face arrière de l'unité LCD/MDI.Les systèmes de machines construits autour de cette carte sont identifiés par les désignations des unités de commande commençant par A02B-0283-Bxxx.

Cette carte a été mise en service sur une vaste base installée de machines 18i-B et reste le principal élément de maintenance pour cette génération CNC.

Principales spécifications

Ce qui distingue le 18i-B du 16i-B et du 21i-B

Les trois cartes principales de la génération A20B-8100-066x ont trois désignations CNC distinctes.

18i-B contre 21i-B.Le 18i-B prend en charge des axes plus contrôlés et des fonctions d'usinage plus sophistiquées que le 21i-B.

Il utilise des modules de processeurs de spécifications plus élevées (A20B-3300-03xx) par rapport aux processeurs de faible puissance du 21i-B.

Les deux cartes principales ne sont pas interchangeables la substitution d'une carte 21i-B à une machine 18i-B n'est pas prise en charge.

18i-B contre 16i-B.La 16i-B est la carte de la plus haute spécification de cette génération.

Les 18i-B et 16i-B partagent la même famille de modules CPU (A20B-3300-03xx) et la même famille de modules DRAM (A20B-3300-0310/0311).Leurs cartes principales diffèrent par le nombre maximal d'axes et les ensembles de fonctions définis par leur logiciel CNC respectifLes cartes elles-mêmes ne sont pas compatibles.

L'assemblage du module du système de commande 18i-B

L'A20B-8100-0661 héberge les modules branchables suivants:

Module de processeur (A20B-3300-03xx).La carte processeur de la classe Pentium qui exécute le logiciel système 18i-B.

Une amélioration significative des performances par rapport aux processeurs 486DX utilisés dans la génération A du modèle,fournissant la puissance de traitement nécessaire à l'interpolation multiaxe complexe et aux fonctions d'usinage à grande vitesse.

Une carte servo du FSSB.Le module de commande de l'axe gérant la communication par fibre optique avec tous les servo-amplificateurs.

Pour les configurations multi-axes du 18i-B, les tours avec plusieurs tourelles et sous-spindles,centres d'usinage avec axes tournants la carte FSSB gère plus de communications simultanées sur les axes qu'une carte servo 21i-B ne le ferait.

Une carte graphique.Supporte l'affichage couleur sur les unités LCD couleur de 10,4 pouces et 8,4 pouces communément installées sur les machines 18i-B.

Module FROM/SRAM.Le logiciel du système et les données de la machine.

Les modules DRAM.La mémoire de travail. Le 18i-B prend en charge les configurations 16MB (A20B-3300-0310) ou 32MB (A20B-3300-0311).

Module d'alimentation (A20B-8100-0720)Il est monté directement sur la carte principale.

Questions fréquentes

Q1: Le contrôleur 18i-B est complètement mort ∼ pas d'affichage, pas de ventilateur, pas d'activité LED. Le module de l'alimentation est confirmé fonctionnel. Est-ce que la carte principale est en cause?

Avec une PSU fonctionnelle confirmée et aucun signe de vie, la carte principale devient le principal suspect.

Avant de conclure, vérifiez que la batterie n'est pas profondément déchargée et que le connecteur d'alimentation de l'appareil LCD est sécurisé.

Si elles sont confirmées et que la carte ne montre toujours aucune activité, le circuit de gestion de l'alimentation primaire de la carte principale a probablement échoué.

Le remplacement de la carte ou la réparation au niveau des composants est nécessaire.

Q2: Un A20B-8100-0661 d'une machine 18i-B peut-il remplacer directement une machine 18i-B différente?

Le type de carte principale est compatible. Cependant, les modules sur la carte FROM / SRAM, CPU, carte servo, DRAM appartiennent à la machine donneuse.

Après avoir transplanté la carte avec ses modules, la machine réceptrice aura les paramètres du donneur, l'échelle PMC et les données, pas les siennes.

Les données de la machine réceptrice doivent être restaurées à partir de sa propre mémoire SRAM de sauvegarde avant que la machine puisse reprendre le service.

Traiter toujours le remplacement de la carte principale comme une procédure critique pour les données nécessitant une sauvegarde en cours.

Q3: Le 18i-B affiche l'alarme 360 (FSSB: erreur d'initialisation) sur tous les axes à chaque démarrage, avec les servo-amplificateurs alimentés.

L'alarme 360 sur plusieurs axes avec amplificateurs électriques indique une défaillance de la chaîne FSSB.Vérifiez d'abord les connexions de fibre FSSB au port COP10A sur la carte servo FSSB de la carte principale .

La fibre doit être propre, intacte et entièrement verrouillée. Vérifiez la fibre pour détecter les courbes ou les dommages. Vérifiez également la connexion au premier amplificateur de la chaîne FSSB.

Si les deux sont confirmés et que l'alarme persiste, la carte servo FSSB de la carte principale peut être tombée en panne. Elle peut être remplacée indépendamment de la carte principale.

Q4: La batterie de secours a été trouvée morte lors de l'installation de la carte de remplacement. Les données SRAM ont-elles déjà été perdues?

Les données SRAM sont perdues pendant les périodes d'arrêt sans batterie fonctionnelle, pas au moment du remplacement.Les données SRAM peuvent déjà avoir été perdues avant le début des travaux de remplacement.

C'est pourquoi la sauvegarde de la SRAM sur un support externe doit toujours être effectuée avant tout travail de maintenance sur un CNC de la série i, indépendamment du fait que la batterie semble bonne.il doit être réintroduit à partir des fiches de paramètres et des fichiers de programme originaux du constructeur de la machine..

Q5: Après le remplacement de l'A20B-8100-0661 et la restauration de toutes les données, la broche ne fonctionne pas et affiche l'alarme SP9001.

SP9001 est une alarme de communication de fuseau en série, le 18i-B ne reçoit pas de communication valide de l'amplificateur de fuseau.ceci résulte le plus souvent d'un câble JA7A lâche ou déconnecté entre la carte principale et l'amplificateur SPM.

Si la connexion est sécurisée, vérifiez que les paramètres de la broche – en particulier les paramètres de la configuration de la broche série – ont été correctement restaurés.

Un paramètre de broche incorrect après une restauration peut produire cette alarme même avec une bonne connexion physique.
