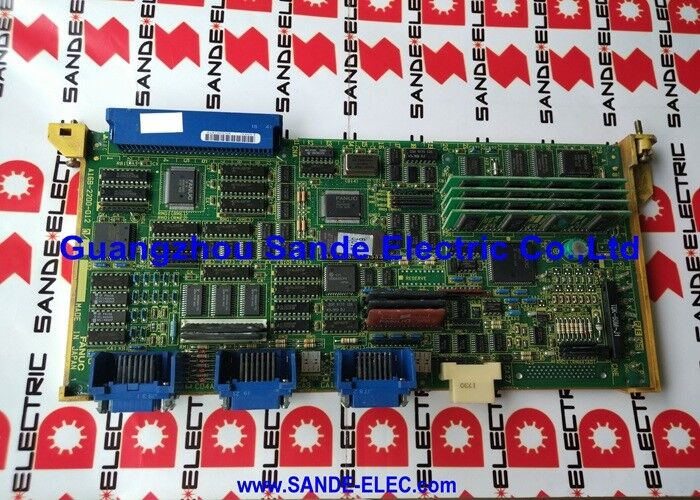

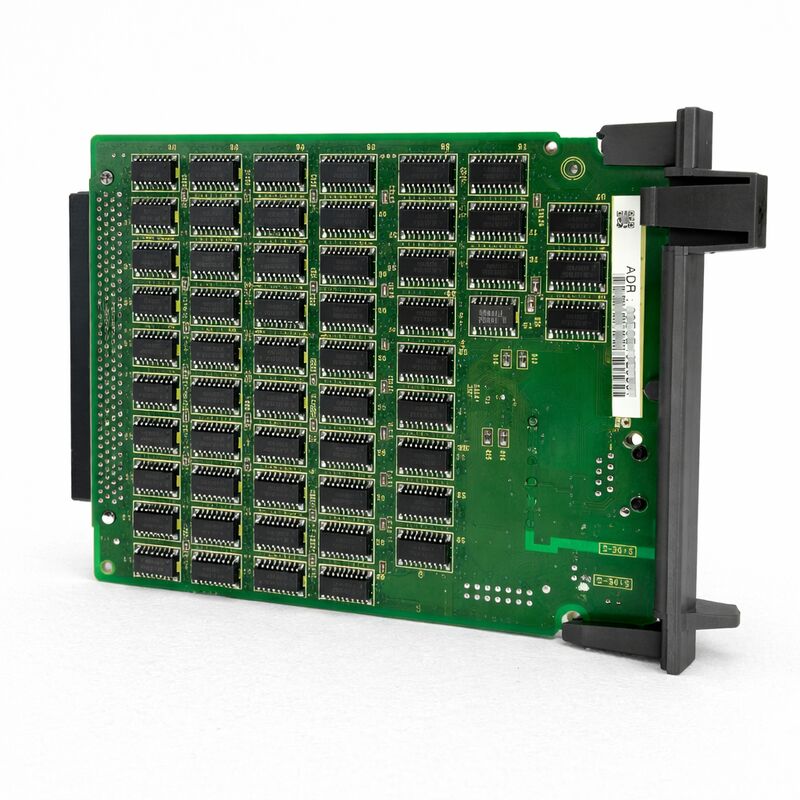

A20B-8100-0670 Fanuc PCB Board A20B81000670 A2OB-8IOO-O67O La carte de circuit imprimé de Fanuc est une carte de circuit imprimé de type A20B81000670

FANUC A20B-8100-0670 | Carte Fast Ethernet — Carte d'option Ethernet CNC autonome, interface réseau FOCAS1 / DNC1 / Factolink, série A20B-8100, origine Japon

Numéro de pièce : A20B-8100-0670

Fabricant : FANUC Corporation (Japon)

Catégorie de produit : Carte PCB — Carte d'option Ethernet (type CNC autonome)

Série : A20B-8100

Aperçu

La FANUC A20B-8100-0670 est une carte d'option Fast Ethernet pour les contrôleurs CNC i-series autonomes de FANUC. Elle s'installe dans l'emplacement d'option d'une unité de contrôle CNC autonome, ajoutant un port Ethernet 100BASE-TX qui permet au contrôleur de se connecter à un réseau local d'usine.

Sans cette carte — ou la fonction Ethernet intégrée disponible sur certaines variantes de cartes mères — un CNC i-series FANUC n'a pas de connexion réseau directe. Il ne peut communiquer que via un câble série RS-232C ou HSSB.

L'A20B-8100-0670 change cela. Une fois installée et configurée, la CNC devient un nœud réseau.

Elle peut recevoir et envoyer des programmes NC, répondre aux appels API FOCAS2 à partir d'un logiciel de surveillance, participer aux transferts de fichiers du serveur de données DNC1/Ethernet et afficher les écrans de guidage opérateur Factolink poussés par un serveur d'usine.

La désignation autonome dans la catégorie du produit est spécifique et importante.

Les contrôleurs i-series de FANUC existent en deux architectures physiques — intégrée (montée sur LCD, compacte) et autonome (l'électronique CNC dans une armoire séparée).

L'A20B-8100-0670 est conçue pour les unités de type autonome où les cartes d'option s'installent dans des emplacements de rack dédiés à l'intérieur de l'armoire de contrôle.

Spécifications clés

Ce que la carte Ethernet permet

Une fois l'A20B-8100-0670 installée et les paramètres Ethernet de la CNC configurés, plusieurs fonctions de connectivité deviennent disponibles :

FOCAS1/Ethernet. FOCAS (FANUC Open CNC API Specification) est l'API standard de FANUC pour accéder aux données CNC à partir d'applications externes.

Avec la carte Ethernet, les applications s'exécutant sur un PC ou un serveur peuvent se connecter via TCP/IP pour lire en temps réel la charge de la broche, la position de l'axe, l'état des alarmes, le nom du programme et des dizaines d'autres données CNC.

C'est la base de la surveillance des machines, des tableaux de bord OEE et de l'intégration MTConnect sur les machines i-series FANUC.

DNC1/Ethernet. La fonction DNC1 permet de charger les fichiers de programmes NC à partir d'un serveur de fichiers accessible par le réseau au lieu de les transférer à l'avance dans la mémoire interne de la CNC.

La CNC demande un fichier programme par son nom, et la carte Ethernet le récupère à partir du chemin du serveur DNC configuré sur le réseau.

C'est la manière standard dont les grands programmes — programmes d'usinage de moules à plusieurs milliers de blocs, par exemple — sont exécutés sur les machines CNC sans la surcharge d'une grande mémoire locale.

Factolink. Factolink est le système de guidage opérateur de FANUC.

Un serveur Factolink envoie des pages de texte à l'écran de la CNC, permettant de présenter directement sur le panneau opérateur les instructions de configuration, les invites de maintenance ou les données de production.

La carte Ethernet fournit le lien réseau qui rend possibles les mises à jour Factolink en temps réel à partir d'un serveur central.

Contexte d'installation

L'A20B-8100-0670 s'installe dans un emplacement d'option disponible dans le rack de contrôle de la CNC autonome. Comme les autres cartes d'option de la série A20B-8100 (maître Profibus, DeviceNet, CPU RISC, serveur de données), elle se branche sur le connecteur F-bus du fond de panier et est détectée par le logiciel système de la CNC au démarrage.

Après l'installation, les paramètres réseau de la CNC doivent être configurés — adresse IP, masque de sous-réseau, passerelle par défaut et les paramètres de fonction spécifiques pour FOCAS, DNC1 ou Factolink, en fonction des services qui seront utilisés.

Ces paramètres sont saisis via les écrans de paramètres SYSTEM / Ethernet de la CNC en mode MDI et stockés dans la mémoire non volatile.

La carte elle-même nécessite qu'une option logicielle Ethernet compatible soit activée dans le logiciel système (FROM) de la CNC. L'installation de la carte sans la licence d'option logicielle correspondante entraîne l'inactivité de la fonction Ethernet.

Vérifiez la configuration des options de la CNC avant de commander cette carte en remplacement autonome.

FAQ

Q1 : L'A20B-8100-0670 est installée mais la touche logicielle EMBED PORT n'apparaît pas sur l'écran SYSTEM. Que faut-il vérifier en premier ?

La cause la plus fréquente est que l'option logicielle Ethernet n'est pas activée dans le module FROM de la CNC. Le matériel de la carte Ethernet doit être associé à une option logicielle activée dans la licence de la CNC.

Vérifiez l'écran d'options de la CNC (SYSTEM → [OPTIONS]) pour la fonction Ethernet.

Si elle n'est pas répertoriée ou activée, la carte ne peut pas être activée sans l'option logicielle correspondante. Vérifiez également que la carte est correctement et complètement insérée dans son emplacement d'option.

Q2 : L'A20B-8100-0670 peut-elle prendre en charge les appels API FOCAS2 à partir de logiciels modernes de surveillance de machines ?

Oui. FOCAS1/Ethernet (que l'A20B-8100-0670 prend en charge) et FOCAS2 partagent une base de protocole compatible.

La plupart des logiciels modernes de surveillance de machines et adaptateurs MTConnect FANUC utilisant la bibliothèque FOCAS2 se connectent aux contrôleurs CNC i-series via le port Ethernet, que la carte soit dédiée (type A20B-8100-0670) ou une fonction Ethernet intégrée sur la carte mère.

Confirmez la version spécifique de la bibliothèque FOCAS2 et la série CNC compatible auprès du fournisseur du logiciel.

Q3 : La CNC est de type intégré (monté sur LCD) 16i-B ou 18i-B. L'A20B-8100-0670 rentrera-t-elle ?

L'A20B-8100-0670 est spécifiquement conçue pour les unités CNC de type autonome avec des emplacements d'options de rack dédiés. Les CNC intégrées (montées sur LCD) 16i-B/18i-B/21i-B utilisent une architecture d'emplacement d'option différente et des cartes d'interface Ethernet différentes.

Confirmez l'architecture physique de la CNC avant de commander — les unités autonomes ont l'électronique dans une armoire de rack séparée, tandis que les unités intégrées ont l'électronique intégrée derrière le panneau LCD.

Q4 : Combien de connexions FOCAS simultanées l'A20B-8100-0670 prend-elle en charge ?

La carte Ethernet prend en charge un nombre limité de connexions TCP/IP simultanées tel que défini par la spécification FOCAS1/Ethernet de FANUC — généralement jusqu'à trois connexions d'application concurrentes. Tenter d'ouvrir plus de connexions que la carte ne le supporte entraîne des refus de connexion ou des timeouts dans le logiciel d'application.

Pour les environnements nécessitant de nombreux consommateurs de données simultanés, un concentrateur de données FOCAS2 unique qui se connecte une fois à la CNC et redistribue les données est l'architecture standard.

Q5 : Après avoir remplacé l'A20B-8100-0670, les paramètres Ethernet apparaissent vides. Existe-t-il un moyen de les récupérer sans les enregistrements de configuration d'origine ?

Les paramètres Ethernet (adresse IP, masque de sous-réseau, chemin du serveur DNC, etc.) sont stockés dans la SRAM de la CNC.

Si la carte a été remplacée sans sauvegarder la SRAM au préalable, ou si les paramètres ont été effacés lors du remplacement, ils doivent être réentrer manuellement.

Les paramètres pour FOCAS, DNC1 et Factolink sont tous saisis dans les écrans de paramètres SYSTEM → Ethernet.

Contactez la documentation de service du constructeur de la machine-outil ou l'administrateur réseau de l'usine pour la configuration IP d'origine si les enregistrements ne sont pas disponibles localement.
