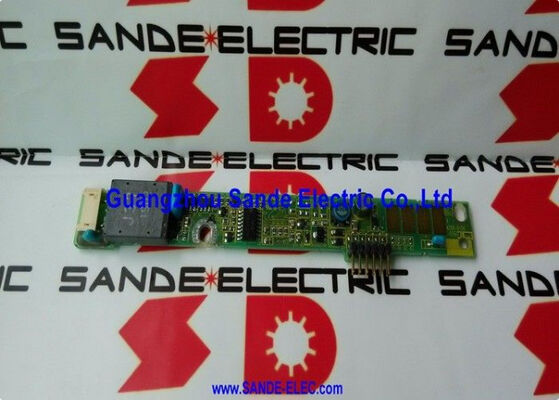

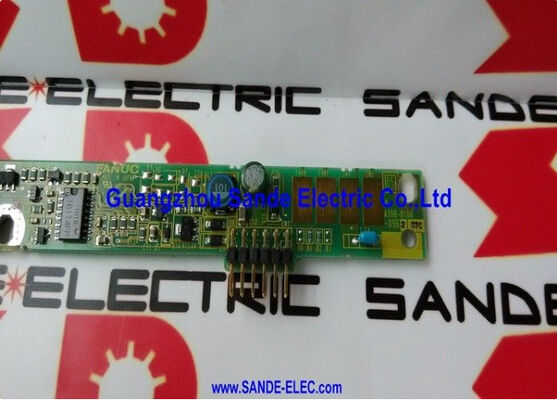

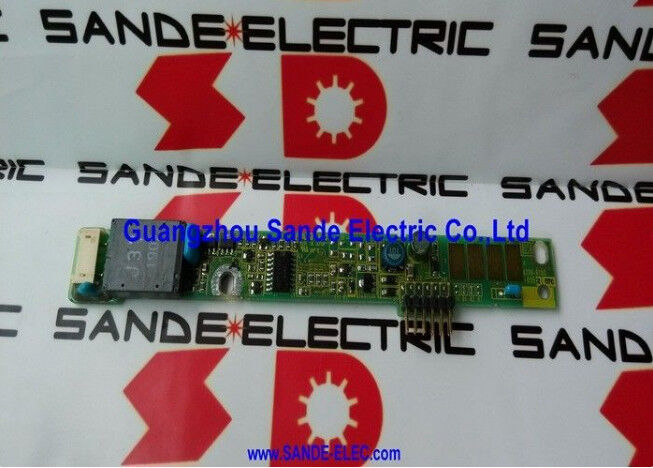

A20B-8100-0961 Fanuc carte de PCB A20B81000961 A2OB-8IOO-O96I

A20B-8100-0961 | FANUC 30i/31i/32i modèle A LCD rétro-éclairage PCB PCB — 7,2 pouces monochrome/CCFL/LCD/MDI intégré et autonome

Ce que fait cet onduleur

L'A20B-8100-0961 convertit le courant continu basse tension en courant alternatif haute fréquence et haute tension requis par une lampe de rétroéclairage CCFL.

Un panneau LCD monochrome de 7,2 pouces ne produit aucune image visible sans que sa lampe CCFL ne soit allumée. La lampe a besoin d'environ 600 à 1 000 V CA à 40 à 80 kHz pour amorcer et entretenir son arc – des tensions et des fréquences que l'on ne trouve nulle part ailleurs dans le système électrique CNC. L'A20B-8100-0961 génère ce courant alternatif haute tension à partir du courant continu basse tension disponible à partir de l'alimentation de la CNC.

Lorsque cet onduleur tombe en panne, l'écran s'assombrit. La CNC continue de fonctionner normalement — les programmes s'exécutent, la machine coupe — mais l'opérateur ne peut pas voir l'interface.

Spécifications clés

Deux configurations valides

Le même A20B-8100-0961 dessert deux types d'installation d'affichage physique dans la plate-forme 30i modèle A :

Contrôleur intégré de la série i :Le clavier LCD et MDI font partie de l'unité CNC intégrée. L'écran, le clavier et l'électronique principale de la CNC sont logés dans le même ensemble : l'onduleur se trouve à l'intérieur de cette unité intégrée.

Unité LCD/MDI numérique autonome :Un ensemble LCD/MDI séparé connecté par câble à l'armoire CNC. Le panneau de commande se trouve physiquement à l'avant de la machine ; l'électronique CNC se trouve dans l'armoire de la machine. L'onduleur réside à l'intérieur de l'unité LCD/MDI autonome.

Les deux configurations utilisent le même écran CCFL monochrome de 7,2 pouces et le même onduleur A20B-8100-0961.

Scénarios d'application

Panne soudaine d’affichage :L'écran d'un centre d'usinage FANUC 30i modèle A devient complètement sombre. La CNC continue de fonctionner normalement — la surveillance du cycle via la machine indique une coupe normale. L'onduleur A20B-8100-0961 est tombé en panne, coupant la tension du variateur CCFL. Le remplacement restaure l'affichage.

Gradation progressive de l'affichage :L'écran de 7,2 pouces d'une CNC 31i modèle A s'assombrit progressivement au fil des mois. L'épuisement du mercure CCFL atteint finalement le point où l'onduleur ne peut pas compenser. Le remplacement de la lampe A20B-8100-0961 et de la lampe CCFL rétablit la pleine luminosité.

FAQ

Q1 : A20B-8100-0961 est-il compatible avec les systèmes 30i modèle B ou LCD couleur 30i ?

Non. La description indique explicitement « 30i, 31i, 32i modèle A uniquement avec un moniteur monochrome Fanuc LCD 7,2″ ». Les variantes du modèle B et les configurations LCD couleur utilisent des PCB d'onduleur différents. Confirmez la désignation du modèle CNC et le type d'affichage à partir du matériel avant de commander.

Q2 : Comment puis-je savoir si l'A20B-8100-0961 est en panne par rapport à la lampe CCFL ?

Les deux produisent un affichage sombre ou faible. Mesurez la sortie de l'onduleur lorsqu'il est alimenté : un onduleur fonctionnel produit du courant alternatif haute tension au niveau du connecteur de la lampe même lorsque la lampe est en panne. Aucune sortie HT ne pointe vers l’onduleur. Sortie HT présente mais lampe non éclairée pointe vers la lampe CCFL. En pratique, le remplacement simultané de l'onduleur et de la lampe CCFL constitue la solution la plus fiable lorsque l'âge de l'écran est important.

Q3 : Un affichage faible peut-il indiquer une défaillance de l'onduleur, ou s'agit-il toujours de la lampe CCFL ?

Une gradation progressive au fil des mois correspond généralement au vieillissement de la lampe CCFL (épuisement du mercure). L'onduleur régule pour maintenir le courant de la lampe mais ne peut pas compenser complètement une lampe épuisée. Une atténuation soudaine ou un comportement d'affichage intermittent (fonctionnement puis obscurité) indique le plus souvent l'onduleur.

Q4 : Le remplacement de l'A20B-8100-0961 nécessite-t-il une configuration logicielle CNC ?

Non. L’onduleur est un composant matériel de conversion de puissance. L'installation du remplacement restaure le lecteur CCFL immédiatement à la mise sous tension. Aucun paramètre CNC ou modification du logiciel n'est impliqué.

Q5 : L'ensemble écran monochrome de 7,2 pouces est-il toujours utilisable ?

Oui. Le 30i modèle A est une plate-forme mature mais activement utilisée : ses pièces de rechange pour l'affichage restent sur le marché secondaire.
