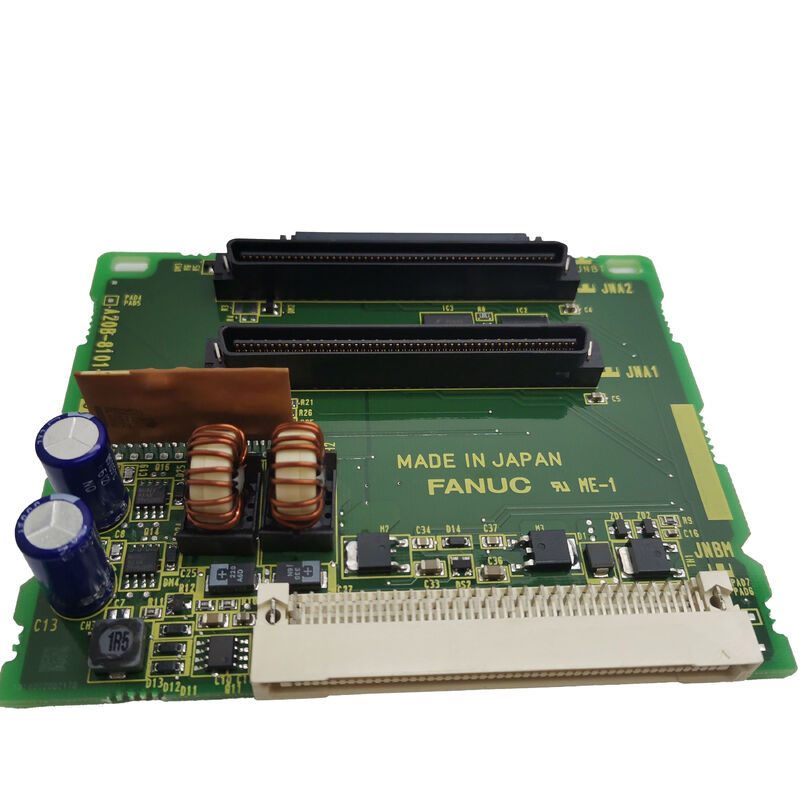

A20B-8101-0010 Fanuc PCB Board A20B81010010 A2OB-8IOI-OOIO Le tableau de circuits imprimés de Fanuc est un tableau de circuits imprimés de type Fanuc.

A20B-8101-0010 FANUC FS30i Module d'alimentation de la série 30i / 31i / 32i CNC / associé aux cartes principales A20B-8101-0400/0401

FS30i La Fondation de l'énergie

CNC-Shopping confirme de façon cohérente sur plusieurs listes de carte principale FS30i: "monté avec le module d'alimentation FANUC FS30i A20B-8101-0010. " Cela apparaît pour:le PCB A20B-8101-0400 (30i-A / 31i-A5 principal A4), le A20B-8101-0401 (30i/31i/32i PCB principal A5, sans fonction PC) et le A16B-3200-0520 (31i-A5 CPU principal).Tous les trois sont des cartes principales de la plateforme FS30i confirmant A20B-8101-0010 comme alimentation standard pour toute la famille de cartes principales FS30i.

La série 30i/31i/32i de FANUC représente la plateforme CNC la plus performante de FANUC.Le maintien d'un A20B-8101-0010 bien connu comme une pièce de rechange est une étape simple de gestion des risques pour toute installation exécutant ce CNC.

Informations clés sur le produit

Échec de l'alimentation électrique

Un défaut A20B-8101-0010 peut apparaître comme suit:

Pas de démarrage:Pas d'affichage, pas d'activité CNC ✓ silencieux complet du système en marche.

Réinitialisation intermittente:La corrélation avec la température de fonctionnement des condensateurs marginaux provoque une chute de tension du rail à mesure que l'unité se réchauffe.

défauts spécifiques à l'alarme:Un rail qui tombe en panne tandis que d'autres restent corrects produit des défaillances spécifiques à la fonction, des erreurs de mémoire, des défaillances d'affichage ou des défaillances de communication selon le rail affecté.

Scénarios d'application

Échec de l'alimentation FS30i:Un système FANUC 30i ne s'allume pas. La mesure de la tension du rail confirme que la sortie A20B-8101-0010 n'est pas conforme aux spécifications. Le remplacement rétablit l'alimentation en courant continu et l'initialisation CNC corrects.

Maintenance prévue:Un système de la série 31i-A5 est soumis à un remplacement de l'alimentation électrique.

Questions fréquentes

Q1: Quelles sont les cartes principales FS30i fournies par A20B-8101-0010?

A20B-8101-0400 (30i-A / 31i-A5 type A4), A20B-8101-0401 (30i/31i/32i type A5, sans fonction PC) et A16B-3200-0520 (31i-A5 CPU principale). Les trois sont des cartes principales FS30i standard,confirmant A20B-8101-0010 comme alimentation universelle FS30i.

Q2: Où est installé physiquement A20B-8101-0010 dans le système 30i?

L'alimentation s'installe dans l'armoire CNC, séparée de l'unité LCD/MDI où sont montées les planches principales.Les câbles d'alimentation relient l'A20B-8101-0010 dans l'armoire aux cartes principales dans l'unité de l'opérateur.

Q3: Le remplacement d'A20B-8101-0010 nécessite-t-il une sauvegarde des données SRAM?

Le module d'alimentation ne contient pas de données CNC, son remplacement n'affecte pas les paramètres, les programmes ou les réglages.Une sauvegarde des données est requise lors du remplacement des cartes principales ou des modules de mémoire non de l'alimentation.

Q4: Quels sont les signes avant-coureurs de dégradation de l'A20B-8101-0010?

Le vieillissement du condensateur dans l'alimentation électrique produit une augmentation de l'ondulation de sortie.et erreurs de mémoire dans des conditions chaudesCes symptômes justifient un remplacement proactif avant une défaillance totale.

Q5: L'A20B-8101-0010 est-il également utilisé dans la série 32i?

A20B-8101-0010 pour "série 30i, 31i, 32i" tous les trois sont confirmés. La plateforme FS30i couvre les trois variantes CNC et le module d'alimentation est commun à tous.
