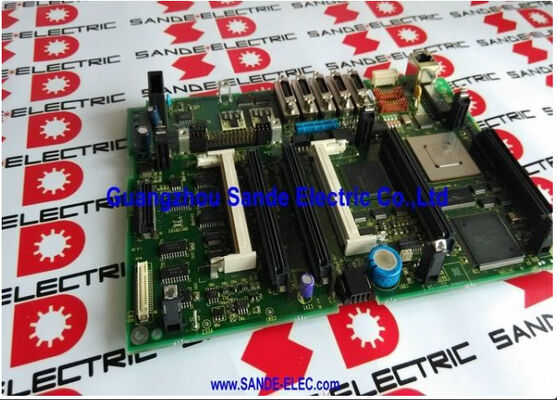

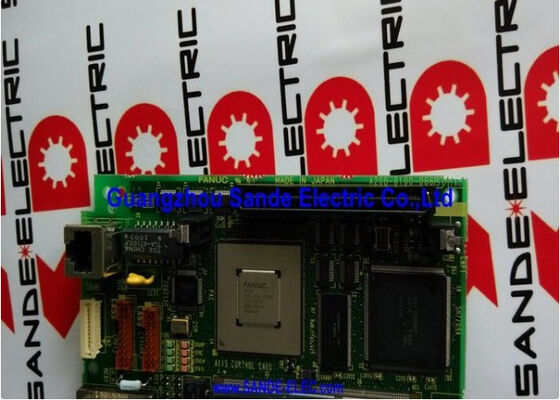

A20B-8101-0285 Planche à PCB Fanuc A20B81010285 A2OB-8IOI-O285 Pour le calcul de l'efficacité de l'équipement, il est nécessaire d'établir les caractéristiques suivantes:

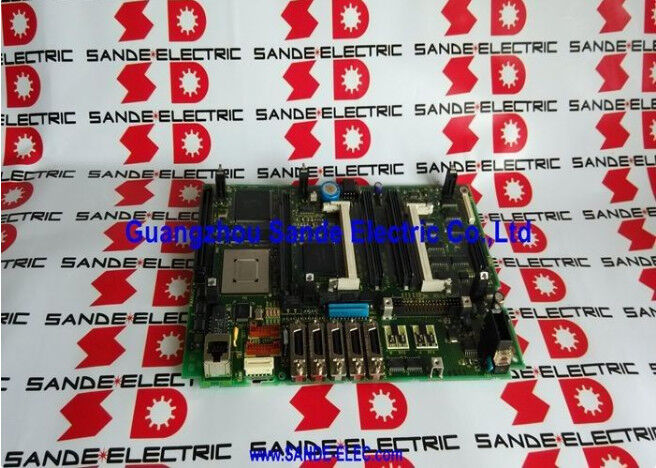

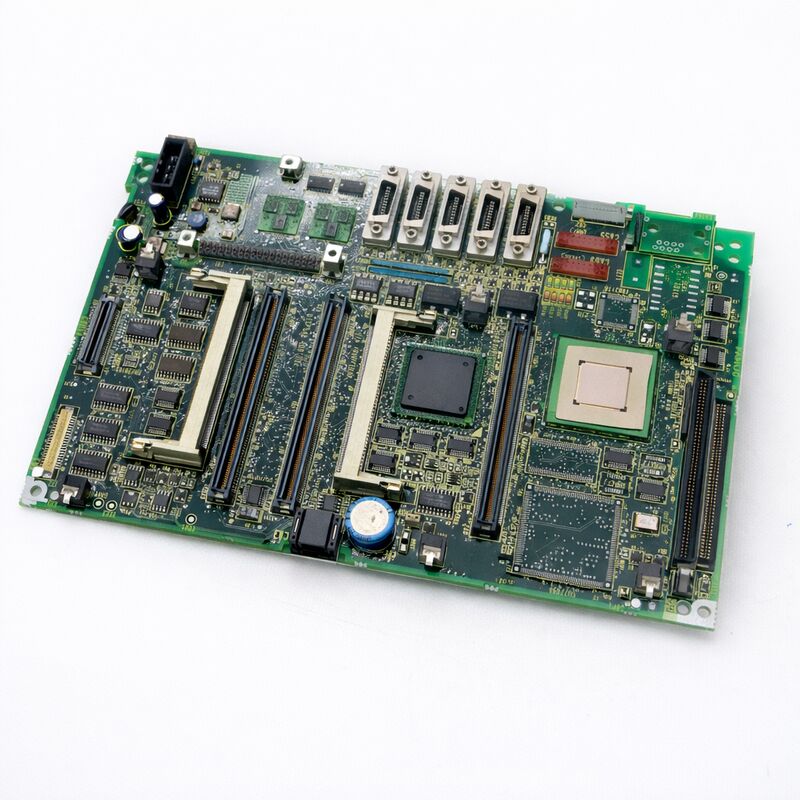

FANUC A20B-8101-0285

Résumé

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.est le PCB principal de la série 0i-C Mate de FANUC ̇ la première génération de la plate-forme 0i-Mate à utiliser la communication FSSB (servo bus en série en fibre optique) en standard,en apportant une fermeture numérique de la boucle servo à grande vitesse à un compact, un ensemble CNC orienté valeur.

La désignation "Mate" avait une signification spécifique au sein de la hiérarchie des produits de FANUC: elle identifiait la configuration d'entrée de gamme d'une génération CNC donnée,fourni à un coût du système inférieur à celui de la variante complète, avec des limites sur le nombre d'axes maximum et des options disponibles qui correspondaient aux besoins des machines-outils compactes sans sur-spécifier le contrôleur.

The 0i-C generation — both the full 0i-C and the 0i-Mate-C — appeared around 2003 as FANUC's response to the need for improved servo performance and digital bus connectivity in the mid-range CNC market.

Le 0i-B avant d'avoir établi la plateforme;le 0i-C l'a affiné avec une meilleure mise en œuvre du FSSB et un logiciel de servo mis à jour qui a amélioré les performances suite à l'erreur et la précision du contour à grande vitesse.

Pour les fabricants de machines-outils de tours CNC compacts et de centres d'usinage à trois axes, le 0i-C Mate avec carte principale A20B-8101-0285 offrait un ensemble convaincant: une plateforme de commande FANUC éprouvée,Servo-entraînements à base de FSSB, et un PMC suffisamment performant pour le contrôle des fonctions typiques de la machine ¥ à un prix qui permettait à la machine finie de rester compétitive.

L'écran monochrome de 7 pouces est le diagnostic de l'époque du Mate-C. C'était l'interface d'opérateur standard pour la version Mate tout au long de la génération 0i-C.et familiers aux machinistes qui ont travaillé sur les machines de la série 0i.

Ce n'est qu'à la génération 0i-D que l'écran LCD couleur est devenu disponible sur la plateforme Mate,et l'écran monochrome de 7 pouces reste l'un des identifiants reconnaissables des machines équipées de 0i-Mate-C sur le terrain.

Principales spécifications

0i-Mate-C dans l'écosystème de la machine-outil

Le 0i-C Mate a été le plus largement adopté dans le segment des tours CNC compacts ­ machines produisant des composants tournés pour sous-ensembles automobiles, fixations, raccords hydrauliques, connecteurs électriques,et pièces de précision similaires en grande quantité.

Pour ces machines, la configuration à 2 axes (X et Z) du 0i-Mate-TC avec commande de broche était exactement ce qu'il fallait.

Le PMC avait une capacité d'E/S suffisante et une complexité d'échelle pour gérer les fonctions auxiliaires d'un tour CNC normal ∙ interface d'alimentation à barres, contrôle du liquide de refroidissement, stock de résistance, surveillance de la pression du mandrin,et le convoyeur à puces sans nécessiter la capacité étendue de la 0i-TC complète.

Les 0i-Mate-MC desservaient des centres d'usinage verticaux à trois axes situés à l'extrémité inférieure du marché machines avec une table de déplacement dans la gamme de 400 600 mm, adaptées aux travaux de prototypage, à la production à court terme,et les applications éducatives.

Pour ces machines, l'interpolation simultanée sur 3 axes avec un servo-système de qualité FANUC était l'exigence principale, et la limitation du Mate à 3 axes n'était pas une contrainte.

Ce que le 0i-Mate-C n'offrait pas que le 0i-C complet fournissait: nombre d'axes au-delà de 3 (exclure l'intégration de la table tournante du 4e axe sans solutions de contournement créatives), capacité élargie de l'échelle PMC,saut à grande vitesse et autres options avancées, et l'affichage couleur.

Pour les machines où ces capacités étaient nécessaires, le plein 0i-C était le choix approprié.

La sauvegarde des données Essentiel avant tout remplacement de carte

L'A20B-8101-0285 transporte les données opérationnelles de la machine dans ses zones de mémoire FROM et SRAM intégrées. Avant de retirer la carte pour le remplacement, une sauvegarde complète des données suivantes est obligatoire:tous les paramètres CNC (plus de 1000 réglages individuels définissant les limites de déplacement des axes, les gains de servo, les limites de contrôle du programme, le comportement d'interpolation et toutes les autres fonctions CNC),tous les programmes de pièces stockés dans la mémoire CNC, le programme de l'échelle PMC et les paramètres PMC, la bibliothèque de macro, le cas échéant, ainsi que les données de décalage des outils et de coordonnées de travail.

Sur le 0i-Mate-C, le support d'entrée/sortie pour la sauvegarde dépend de ce que la machine a à sa disposition: carte mémoire (PCMCIA dans cette génération), connexion série RS-232C,ou dans certaines configurations une connexion de liaison E/S.

L'espace d'écran limité de l'écran monochrome de 7 pouces rend les menus de sauvegarde légèrement plus intensifs en navigation que les CNC à écran couleur ultérieurs,Mais la procédure est bien documentée dans le manuel de maintenance du Mate-C..

Après avoir installé la carte de remplacement et chargé toutes les données de sauvegarde,la machine doit passer par un cycle de retour à la maison et la précision de l'axe doit être vérifiée par une mesure d'essai ou d'échantillonnage avant de remettre la machine en production..

Array de diagnostic LED

La carte A20B-8101-0285, comme la plupart des cartes principales de FANUC, est munie d'une série d'indicateurs LED sur la face qui affichent l'avancement du démarrage et toute défaillance survenant lors de l'initialisation.

Ces LED passent par une séquence définie pendant que le processeur exécute son auto-test: vérification de l'alimentation, somme de contrôle ROM, test SRAM, tentative d'initialisation du système servo, etc.

Une défaillance à n'importe quel stade provoque l'arrêt de la séquence de LED à un motif spécifique.

Les modèles de LED et leur signification sont documentés dans le manuel de maintenance 0i-Mate-C. reading the LED state at the moment of failure is the first diagnostic step — it narrows the fault to a specific subsystem and helps determine whether the main board has failed or whether an external problem (SRAM battery depletion, une défaillance du câble FSSB, une défaillance du servo-amplificateur) empêche le démarrage normal.

Questions fréquentes

Q1: Après avoir remplacé l'A20B-8101-0285 et chargé toutes les données de sauvegarde, les axes ne bougent pas et le CNC affiche "Erreur de sortie analogique SV-417".

SV-417 indique généralement un problème avec la liaison FSSB ou l'initialisation du servo-amplificateur.la connexion du câble FSSB doit être inspectée ️ confirmer que le câble à fibre optique est correctement installé dans le connecteur FSSB de la carte principale et à l'extrémité du servo-amplificateur.

Vérifiez également que les paramètres d'affectation des axes du FSSB ont été correctement restaurés à partir de la sauvegarde.

Si le FSSB ne parvient pas à établir une communication, tous les servo-axes afficheront des erreurs de préparation.

Si le câble à fibre et les paramètres sont confirmés comme étant corrects, alimenter les servo-amplificateurs indépendamment (si possible) pour vérifier leur état LED.

Q2: L'écran 0i-Mate-C affiche "B-64305EN" ou un texte manuel similaire lors d'un écran spécifique.

Les écrans FANUC CNC affichent parfois des chaînes de référence internes ou du texte de la version du logiciel lors des écrans de diagnostic ou de configuration.

Les principaux indicateurs de problèmes d'affichage ou de tableau sont: l'affichage ne s'allume pas du tout, l'affichage affiche des caractères déformés sur tous les écrans (pas seulement un message de diagnostic),ou les écrans de fonctionnement normaux de la machine sont inaccessibles.

Si seulement un ou quelques écrans affichent du texte inattendu alors que le fonctionnement normal continue, il s'agit généralement d'un élément de configuration de paramètres plutôt que d'une défaillance matérielle.

Q3: Le numéro de série CNC de la machine (ID de la machine) est stocké sur la carte principale. Est-il récupérable après le remplacement de la carte?

Le numéro de série CNC et l'identification du logiciel système sont stockés dans la zone FROM de la carte et font partie de la procédure normale de sauvegarde/restauration.Si les données de la carte d'origine ont été sauvegardées avant l'échec et que la restauration est terminée, le numéro de série CNC tel qu'il est stocké dans la mémoire du contrôleur sera restauré.

Toutefois, l'étiquette physique du numéro de série sur la carte d'origine ne peut pas être transférée sur la carte de remplacement.

Si le numéro de série CNC est utilisé pour les enregistrements d'enregistrement des options ou les enregistrements de maintenance,mettre à jour ces enregistrements pour refléter le numéro de série physique de la nouvelle carte et noter que le numéro de série CNC fonctionnel dans le logiciel a été restauré à partir de la sauvegarde.

Q4: La machine 0i-Mate-C n'a que 2 servo-axes (configuration de tour). Le remplacement A20B-8101-0285 affiche les paramètres corrects mais un axe ne répond pas. Qu'est-ce qui doit être vérifié?

Sur le 0i-Mate-TC, les deux servo-axes (X et Z) sont connectés aux servo-amplificateurs par la chaîne FSSB.vérifier l'affectation de l'axe FSSB le paramètre qui définit quelle position correspond à quel axe CNC.

Si l'affectation FSSB ne correspond pas à l'ordre de la chaîne d'amplificateur physique, le CNC commande un axe mais l'autre amplificateur répond.

Vérifiez également que le câble d'encodage de l'axe non réactif est correctement connecté. Un câble d'encodage déconnecté empêche cet axe de s'initialiser même si la liaison de commande FSSB fonctionne.

Q5: Est-ce que l'A20B-8101-0285 est compatible avec la carte principale 0i-C complète (non-Mate), et peut-elle étendre une machine Mate à 4 axes?

Le 0i-Mate-C et le 0i-C complet utilisent des cartes principales différentes avec des configurations logicielles différentes.

L'A20B-8101-0285 est la carte spécifique Mate et son logiciel intégré prend en charge le nombre d'axes maximum du Mate.

L'ajout d'un quatrième axe à une machine 0i-Mate-C nécessiterait de remplacer l'ensemble du système CNC par une configuration 0i-C complète ∙ une carte principale différente, un enregistrement logiciel différent,et potentiellement différents servo-hardware.

Il ne s'agit pas d'un simple remplacement de carte et représente un projet de mise à niveau du système CNC plutôt qu'un remplacement de maintenance.
