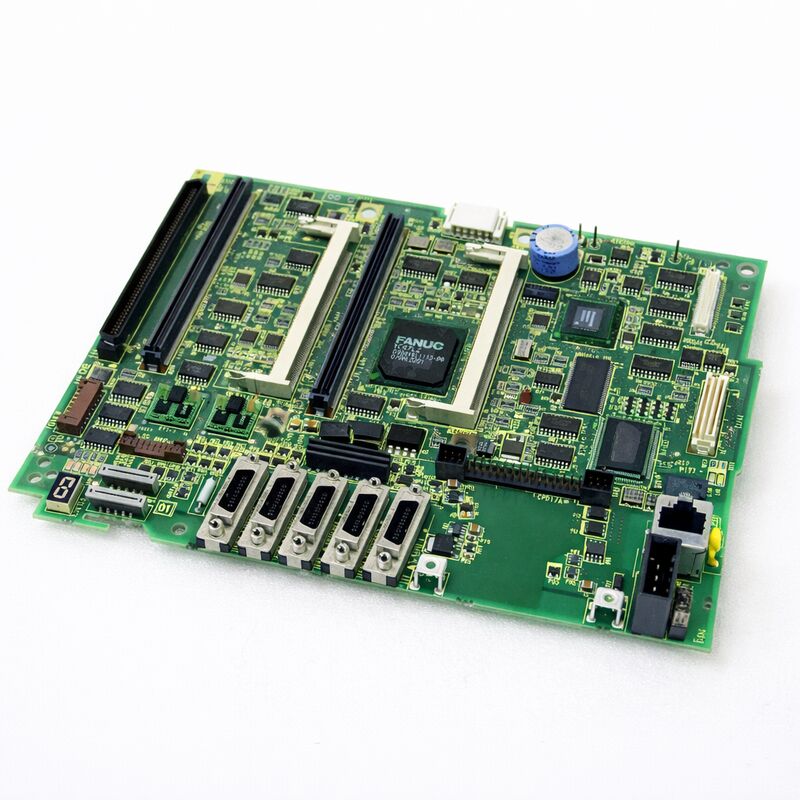

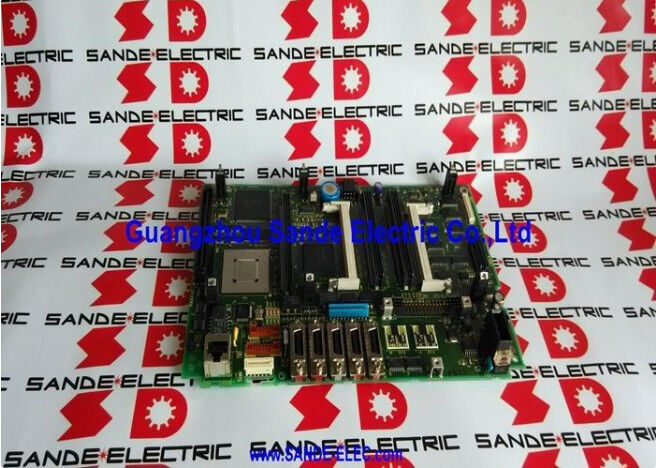

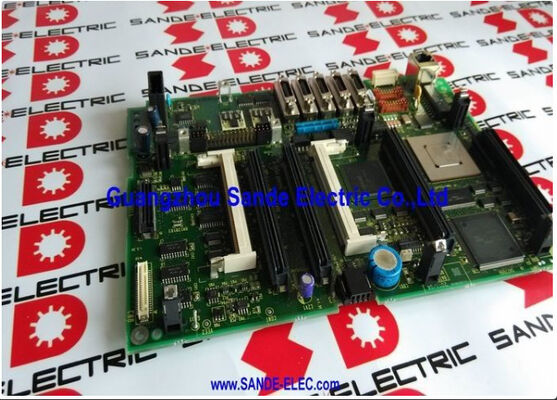

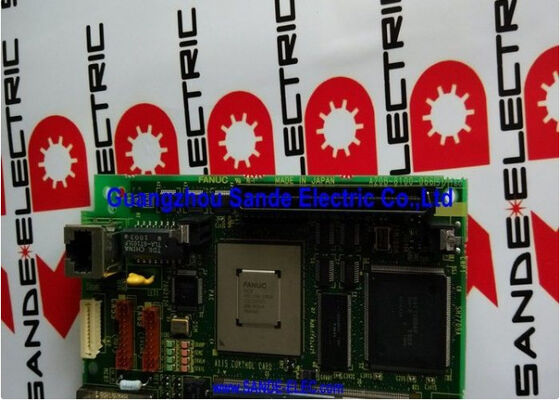

FANUC A20B-8101-0374 | Carte mère -- Série de contrôleurs CNC haut de gamme A20B-8101
La FANUC A20B-8101-0374 appartient à la famille de cartes A20B-8101 -- la série de cartes mères de FANUC pour la génération de CNC hautement performantes des séries 30i/31i/32i. Cette famille couvre le matériel de contrôle des contrôleurs CNC FANUC les plus performants produits à l'ère de la série i.
Les machines utilisant ces contrôleurs gèrent des travaux que les générations de CNC plus simples ne peuvent pas réaliser : interpolation simultanée à cinq axes, fonctionnement multi-chemins avec exécution indépendante de programmes sur chaque chemin, interpolation nano à haute vitesse pour les pièces critiques en termes de finition de surface, et synchronisation complexe entre les opérations de tournage, de fraisage et de rectification sur des machines composites.
Spécifications clés
| Paramètre |
Valeur |
| Série |
A20B-8101 |
| Plateforme CNC compatible |
FANUC Séries 30i/31i/32i-A et variantes |
| Fonction |
Carte mère de contrôle principale / hautement fonctionnelle |
| Tension de fonctionnement |
Interne fournie par le système (rack CNC) |
| Construction |
FR-4 de qualité industrielle, composants SMD |
| Interface |
FSSB, Broche série, I/O Link, Affichage |
| État |
Disponible -- rénové, testé |
| Origine |
Japon |
La plateforme 30i/31i/32i-A -- Ce que la carte de contrôle prend en charge
La génération de CNC des séries 30i/31i/32i-A se situe au sommet de la gamme CNC pour machines-outils de FANUC. Comprendre ce que cette plateforme contrôle aide à expliquer pourquoi la carte de contrôle principale est si importante.
- Usinage multi-chemins : La 30i/31i/32i-A prend en charge plusieurs chemins de programmes indépendants s'exécutant simultanément. Chaque chemin contrôle son propre ensemble d'axes et de broches.
- Nombre d'axes élevé : Une seule CNC 30i/31i/32i-A peut contrôler jusqu'à 40 axes sur tous les chemins, avec jusqu'à 20 axes servo et 4 broches dans certaines configurations.
- Interpolation à haute vitesse : La fonction d'interpolation nano traite les commandes d'interpolation à une résolution sub-micronique, nécessitant des temps de cycle très rapides.
- Contrôle simultané à cinq axes : Le contrôle du centre de l'outil, les fonctions de plan de travail incliné et l'interpolation simultanée à cinq axes s'exécutent tous via le processeur de la carte de contrôle.
Considérations de maintenance pour les cartes de la série A20B-8101
Le remplacement de toute carte de contrôle principale dans une CNC haut de gamme nécessite plus de préparation que le remplacement d'une carte périphérique ou optionnelle :
- La sauvegarde des données est essentielle : Toutes les données spécifiques à la machine doivent être capturées avant le retrait de la carte
- Le bon positionnement du module est important : Les modules enfichables doivent être correctement et entièrement insérés après la réinstallation
- Séquence de vérification : Après le remplacement, vérifiez systématiquement : les paramètres CNC, l'exécution de l'échelle PMC, la disponibilité des axes, la disponibilité de la broche et l'exécution complète du programme
Questions fréquemment posées
Q1 : La CNC de la série 30i démarre mais affiche immédiatement une alarme de configuration système "9001" ou similaire. La A20B-8101-0374 est-elle défectueuse ?
Une alarme de configuration système au premier démarrage après le remplacement de la carte indique généralement que le logiciel de la CNC ne peut pas reconnaître la configuration matérielle de la carte de remplacement. Vérifiez d'abord que les données SRAM ont été correctement chargées. Si la SRAM est correctement chargée et que l'alarme persiste, la variante de la carte peut nécessiter un ajustement de paramètre logiciel ou peut ne pas être la révision matérielle correcte.
Q2 : Les cartes optionnelles de la famille A20B-8101 peuvent-elles être utilisées de manière interchangeable sur différentes configurations de machines 30i/31i/32i ?
Les cartes optionnelles de la famille A20B-8101 sont généralement compatibles avec les systèmes 30i/31i/32i-A, à condition que le même protocole de communication soit installé et que le logiciel CNC prenne en charge cette option. Cependant, les cartes optionnelles nécessitent également que l'option logicielle correspondante soit enregistrée sur la CNC.
Q3 : Les cartes de la série A20B-8101 disponibles sur le marché secondaire ont parfois des lettres suffixes différentes. Cela affecte-t-il la compatibilité ?
Les lettres suffixes dans les numéros de pièce FANUC désignent généralement les niveaux de révision matérielle. Dans la plupart des cas, un suffixe de révision supérieur est rétrocompatible. Cependant, confirmez auprès du fournisseur de pièces que le suffixe spécifique proposé est compatible avec la configuration de la carte mère de la machine cible.
Q4 : Comment la A20B-8101-0374 doit-elle être transportée et stockée lorsqu'elle est conservée en tant que pièce de rechange ?
Conservez dans l'emballage antistatique d'origine ou un sac antistatique équivalent avec dessicant. Tenez à l'écart de l'humidité, des températures élevées et de la lumière directe du soleil. La carte contient des composants SMD à pas fin et une logique CMOS qui sont sensibles aux décharges électrostatiques.
Q5 : Après un remplacement de carte réussi et une restauration des données, la CNC fonctionne mais un axe affiche des alarmes d'erreur de suivi pendant le déplacement rapide. La carte de remplacement a-t-elle été correctement installée ?
Les alarmes d'erreur de suivi sur un seul axe après le remplacement d'une carte mère indiquent le plus souvent un problème de paramètre servo plutôt qu'une défaillance de la carte mère. Vérifiez les valeurs des paramètres servo pour l'axe concerné par rapport à la ligne de base documentée de la machine. Si les paramètres semblent corrects, inspectez la connexion fibre optique FSSB pour l'amplificateur concerné.
