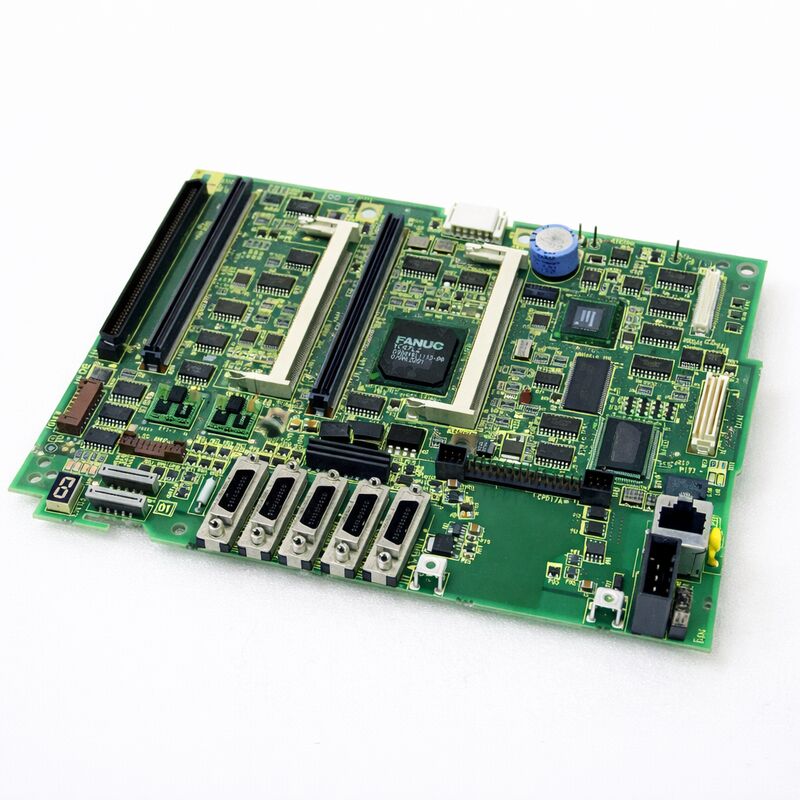

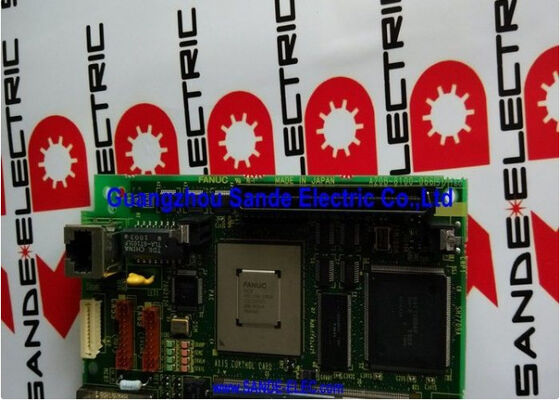

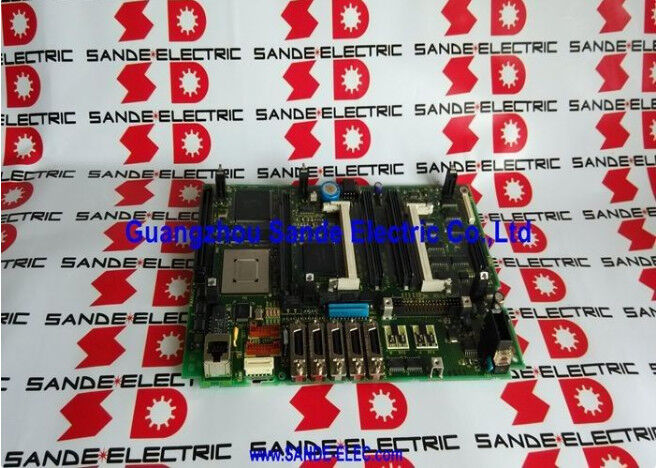

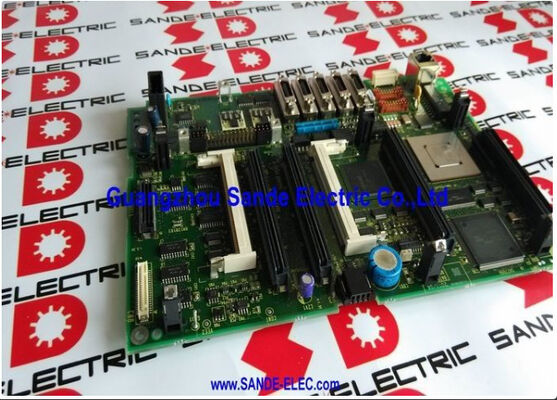

A20B-8101-0375 Planche à PCB Fanuc A20B81010375 A2OB-8IOI-O375

FANUC A20B-8101-0375. Le PCB principal G5 PANEL 310i-SA / 320i-SA est un contrôleur CNC de type autonome, série A20B-8101, d'origine japonaise.

Principales spécifications

Résumé

LeLe nombre d'heures d'attente est calculé en fonction de la fréquence d'écoulement.est la carte mère de la génération G5 pour les contrôleurs 310i-SA et 320i-SA.

Il s'agit des variantes de type autonome de la famille haut de gamme de la série i de FANUC, avec la même puissance de calcul que le 31i/32i-A monté sur écran LCD,mais emballés dans une configuration où l'électronique de commande se trouve dans un placard dédié plutôt que derrière le panneau de l'opérateur.

L'architecture autonome est logique pour les grandes machines-outils, les centres d'usinage lourds, les machines de coupe à engrenages, les machines de traitement des métaux et les machines de traitement des métaux.les lignes d'automatisation multi-palette ont souvent des armoires de commande montées à distance de la position de l'opérateur, les vibrations et les contraintes physiques du montage des panneaux.

Le 310i-SA / 320i-SA place la carte principale et tous les appareils électroniques associés dans ce boîtier distant, se connectant à l'écran PANEL i et à l'unité MDI via une liaison en fibre optique.

La désignation G5 marque une étape de révision du matériel.

Le G5 remplace les générations précédentes pour la famille 310i-SA / 320i-SA.la carte G5 remplit les mêmes fonctions que ses prédécesseurs et remplace les cartes principales de génération antérieure de la même famille CNC.

Architecture autonome ou LCD

La compréhension de l'architecture SA (Standalone) aide à clarifier ce qui rend cette carte différente des cartes principales de type LCD comme l'A20B-8101-0401.

Dans un écran LCD de type 30i/31i/32i-A, la carte principale se trouve directement à l'arrière du panneau d'opération.

L'électronique de commande et l'affichage sont intégrés physiquement à la station d'opération de la machine.

Dans un type autonome (SA / PANEL i), la carte principale se trouve dans un support de commande séparé.

L'écran PANEL i et le clavier MDI se trouvent à la station de l'opérateur, mais ils ne contiennent que l'électronique d'affichage et d'entrée, reliés à la carte principale distante par des câbles à fibre optique à grande vitesse.

Cette séparation offre:

• Isolement physique complet de l'électronique de commande de l'environnement d'usinage
• Liberté de montage du panneau d'opérateur dans la position optimale pour l'opérateur
• Accès plus facile au support de contrôle pour l'entretien
• Séparation EMC plus propre entre l'électronique d'entraînement à forte puissance et la carte principale du CNC

Pour les machines avec plusieurs stations d'opérateur, l'architecture autonome permet également à un seul contrôleur de servir des arrangements de panneau d'opérateur plus complexes.

Génération du conseil d'administration du G5 Quels changements entre les révisions

La numérotation de la révision matérielle de FANUC (G1, G3, G5...) suit les améliorations matérielles incrémentielles à la même conception fonctionnelle.les transitions vers de nouveaux circuits intégrés, améliore la gestion thermique ou corrige des problèmes mineurs identifiés sur le terrain.

La fonction de la carte ne change pas, le G5 fonctionne de la même façon que le G3 du point de vue du logiciel CNC.

Du point de vue de la maintenance, le G5 est le remplacement approprié des générations de matériel antérieures de la famille 310i-SA / 320i-SA.

Lors de la commande d'un remplacement, la spécification du G5 (A20B-8101-0375) assure la compatibilité avec le support actuel des pièces FANUC,les générations antérieures peuvent ne plus être disponibles et le G5 est conçu pour remplacer les générations.

Résumé de la procédure de remplacement

Le remplacement de l'A20B-8101-0375 par un système autonome 310i-SA / 320i-SA nécessite une attention particulière à la disposition de l'armoire autonome:

Étape 1: sauvegarde des données.Avant de toucher la carte, effectuez une sauvegarde SRAM complète via l'écran de démarrage CNC. Enregistrez sur une carte mémoire FANUC ou un PC via RS-232C. Capturez tous les programmes, paramètres et données PMC.

Étape 2 - Isolement électrique.Éteignez complètement l'appareil, confirmez la décharge du bus de commande, débranchez l'alimentation et verrouillez l'armoire.

Étape 3: documentation des câbles.Dans un cabinet autonome, plus de câbles sont connectés à la carte principale que dans une configuration LCD.

Étape 4 - Échange de planche.Retirez les modules de raccordement (carte CPU, modules mémoire, carte de contrôle servo) de la carte d'origine et transférez-les sur la carte de remplacement.

Étape 5 - Réconnexion.Reconnecter tous les câbles conformément à la documentation de l'étape 3.

Étape 6 - Restaurer la SRAM.En mode démarrage, chargez la sauvegarde SRAM, vérifiez que toutes les données sont chargées correctement avant de commencer le fonctionnement normal.

Questions fréquentes

Q1: Le contrôleur 310i-SA affiche l'alarme système "9001" après le remplacement de l'A20B-8101-0375. Quelle est la cause probable?

Une alarme 9001 immédiatement après le remplacement de la carte indique généralement un décalage de configuration entre la nouvelle carte et les données SRAM chargées, ou la restauration de la SRAM n'a pas été effectuée correctement.

Tout d'abord, vérifiez que tous les modules plug-in sont correctement installés, une carte servo ou une carte CPU partiellement insérée déclenche des alarmes de configuration.

Si l'alarme persiste, the board revision may require a specific software parameter to recognise the G5 hardware correctly — consult the FANUC maintenance manual or contact FANUC service for the specific board initialisation procedure.

Q2: La carte G5 (A20B-8101-0375) peut-elle remplacer une carte G3 (A20B-8101-0373) dans la même machine?

Le G5 est le remplacement prévu par FANUC des cartes principales de la famille 310i-SA / 320i-SA.

La génération matérielle ne modifie pas le fonctionnement du logiciel CNC.les modules de mémoire) transférés sur la carte G5 et continuer à fonctionner correctement.

La procédure de sauvegarde et de restauration des données SRAM est la même quelle que soit la génération de matériel installée.

Q3: L'affichage du PANEL i montre une "erreur de liaison" après le remplacement de la carte principale de l'armoire autonome.

Une erreur de liaison PANEL i après le remplacement de la carte principale indique presque toujours la connexion du câble à fibre optique entre l'armoire autonome et l'unité d'affichage PANEL i.les connecteurs à fibre optique ont peut-être été perturbés ou le câble a été tendu.

Vérifiez les deux extrémités de chaque câble à fibres optiques ¢ sur le connecteur COP de la carte principale et sur le connecteur de réception de l'unité PANEL i.

Nettoyez les extrémités des fibres avec une serviette sans peluche si une contamination est visible.

La connexion est rétablie et l'indicateur de l'état de la liaison (s'il est monté) s'affiche normalement.

Q4: En quoi le type 310i-SA autonome diffère-t-il d'une unité d'affichage connectée au réseau (Panel i) à des fins de maintenance?

La carte principale (A20B-8101-0375) dans l'armoire autonome génère tout le traitement CNC.L'unité d'affichage PANEL i à la station de l'opérateur contient uniquement de l'électronique d'affichage et un clavier MDI.

Pour la maintenance, cela signifie que toutes les données de diagnostic (journaux d'alarme, lecture des paramètres, surveillance de l'échelle) sont disponibles via l'écran PANEL i, même si le traitement se fait à distance.

Si l'affichage ne montre aucune image, le défaut peut être dans la liaison fibre, l'unité d'affichage PANEL i elle-même, ou les circuits de sortie d'affichage de la carte principale.

Q5: La batterie SRAM doit-elle être remplacée en même temps que la carte principale?

Si la batterie de secours SRAM de la machine a plus de 2 ans ou si l'alarme de la batterie était active avant la panne de la carte, la batterie doit être remplacée lors du remplacement de la carte principale.La batterie de secours SRAM maintient les données de la machine (paramètres, échelle PMC, programmes) lorsque le contrôleur est éteint.

Après avoir installé une nouvelle carte principale, charger les données SRAM du support de sauvegarde.

Une fois confirmée, l'installation d'une nouvelle batterie garantit que les données sont conservées de manière fiable pendant les futures périodes d'arrêt.

Remplacez toujours la batterie avec le CNC allumé pour éviter la perte de données SRAM.
