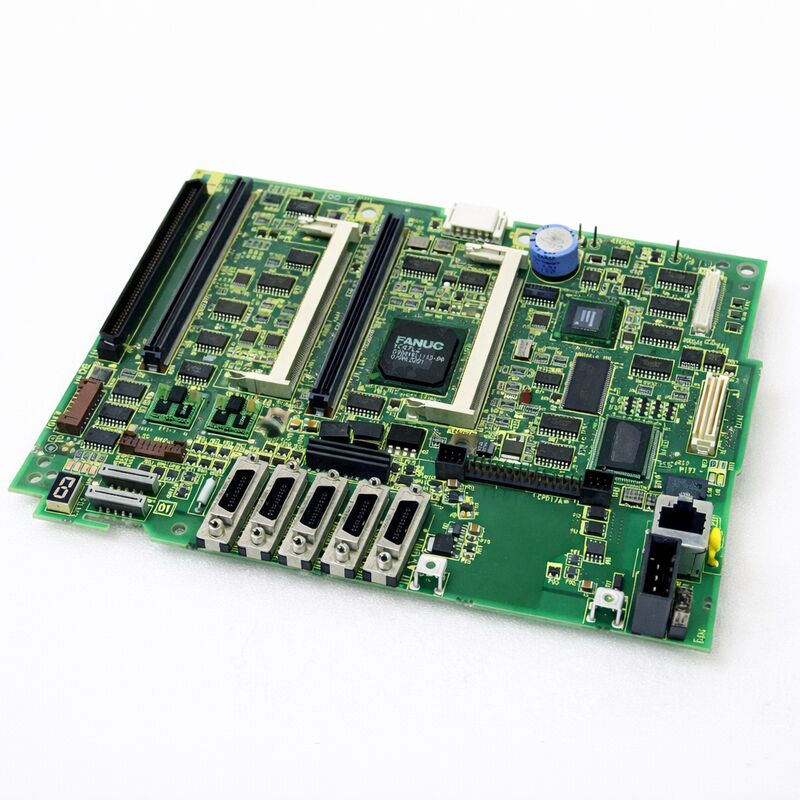

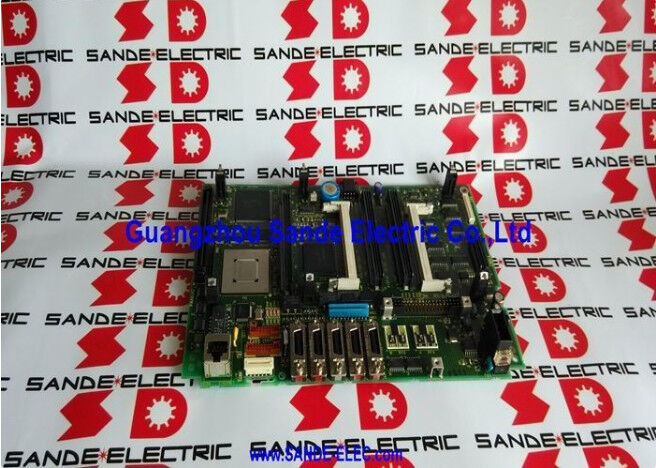

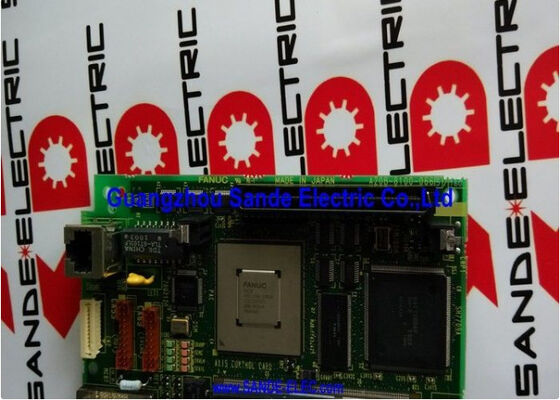

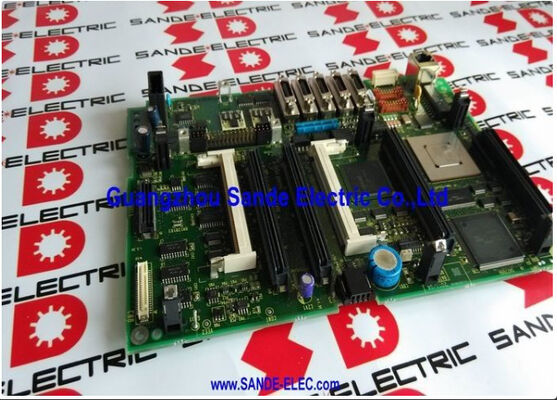

A20B-8101-0401 Fanuc PCB Board A20B81010401 A2OB-8IOI-O4OI La carte de PCB est une carte de type Fanuc.

FANUC A20B-8101-0401 | Carte mère A5 pour Series 30i/31i/32i-A — Sans fonction PC, Montage sur unité LCD/MDI, Origine Japon

Présentation

La FANUC A20B-8101-0401 est la carte maîtresse de l'une des générations de CNC les plus performantes de FANUC. La série 30i/31i/32i-A représente le segment haute performance de la série i de FANUC — des contrôleurs conçus pour les machines complexes, multi-chemins et multi-axes. Centres d'usinage à cinq axes.

Centres de tournage composés. Machines à rectifier les engrenages. Lignes FMS multi-palettes. Ce sont les machines où la famille 30i/31i/32i évolue.

La désignation A5 fait référence à la révision matérielle de cette carte dans le cycle de vie du produit Series 30i/31i/32i-A.

Elle succède à des variantes de cartes mères antérieures et intègre les mises à jour matérielles de FANUC pour répondre aux exigences de fiabilité et de compatibilité qui se sont accumulées lors du déploiement sur le terrain des versions antérieures.

Lorsqu'un fabricant comme FANUC publie une variante de carte mère mise à jour comme la A5, elle devient généralement le remplacement de toutes les variantes antérieures — ainsi, la A20B-8101-0401 sert non seulement de remplacement à l'identique pour sa génération matérielle exacte, mais aussi de remplacement approprié pour les versions antérieures de cartes mères de la famille 30i/31i/32i-A.

La spécification « sans fonction PC » est un détail d'approvisionnement important.

La série 30i/31i/32i était proposée en deux configurations : standard (sans PC intégré) et avec fonction PC intégrée.

La variante avec fonction PC exécute un PC embarqué basé sur Windows sur la même carte mère, permettant les fonctions CNC ouvertes de FANUC, le développement d'IHM personnalisées et les logiciels d'application basés sur PC.

La A20B-8101-0401 est la variante sans PC. Elle n'est pas interchangeable avec la carte mère avec fonction PC — le matériel, les connecteurs et la configuration logicielle diffèrent entre les deux.

Spécifications clés

Montage LCD/MDI — Pourquoi c'est important

La série 30i/31i/32i-A utilise une architecture physique différente de celle des contrôleurs FANUC i-series antérieurs. Dans la série 16i/18i, la carte mère se trouve à l'intérieur de l'armoire de commande sur un rack. Dans la série 30i/31i/32i-A, la carte mère est montée directement à l'arrière de l'unité LCD/MDI — le panneau opérateur.

Cette intégration réduit l'empreinte globale de l'armoire et simplifie le câblage, mais elle modifie la procédure de maintenance.

Pour accéder à la A20B-8101-0401, le panneau opérateur doit être ouvert ou l'unité LCD/MDI doit être retirée de la machine.

La carte est accessible par l'arrière du panneau. Cela signifie que le remplacement peut souvent être effectué sur la machine sans démonter complètement l'armoire de commande.

Cependant, l'emplacement de montage de l'unité LCD/MDI — parfois en hauteur sur la machine, parfois dans une console suspendue — signifie que les conditions d'accès varient considérablement entre les conceptions de machines.

Planifiez l'accès avant de commencer. Confirmez les outils nécessaires. Confirmez que la carte de remplacement est testée et prête.

La sauvegarde et la restauration des données SRAM constituent la partie la plus longue de la procédure — le remplacement physique de la carte elle-même, une fois l'accès établi, est simple.

Données SRAM — L'étape critique de sauvegarde

La A20B-8101-0401 s'interface avec des modules FROM/SRAM qui contiennent toutes les données spécifiques à la machine.

Cela comprend les paramètres CNC, le programme échelle PMC (Programmable Machine Controller), les données de compensation d'outil, les systèmes de coordonnées de travail et les programmes de pièce stockés.

Aucune de ces données ne se trouve sur la carte mère elle-même — elles se trouvent sur les modules FROM/SRAM.

Cependant, certaines configurations de contrôleurs stockent des données liées au démarrage dans la SRAM qui doivent être gérées avec soin lors du remplacement de la carte. Les instructions de maintenance de FANUC sont claires :

sauvegardez toutes les données SRAM avant de commencer. Utilisez la fonction de sauvegarde de l'écran de démarrage de FANUC, le transfert DNC ou une carte mémoire FANUC pour capturer l'ensemble des données. Après avoir remplacé la carte, restaurez les données SRAM avant de tenter un fonctionnement normal.

Ignorer cette étape crée une situation où la machine ne peut pas fonctionner — les paramètres sont aux valeurs par défaut, le PMC n'a pas d'échelle à exécuter et les programmes de pièce ont disparu.

La récupération est possible mais prend du temps. Cinq minutes de sauvegarde avant de commencer le travail permettent d'économiser potentiellement des heures de saisie après.

FAQ

Q1 : Après avoir remplacé la A20B-8101-0401, le CNC affiche l'alarme "SR" ou des erreurs de démarrage liées à la mémoire. Qu'est-ce que cela signifie ?

Les alarmes SR au démarrage indiquent généralement que les données SRAM n'ont pas été correctement restaurées après le remplacement de la carte. Vérifiez que la sauvegarde SRAM a été chargée complètement. Si le processus de sauvegarde a été interrompu ou si le mauvais fichier de données a été utilisé, le CNC démarrera avec des données de paramètres corrompues ou incomplètes.

Utilisez le menu de démarrage de FANUC pour recharger l'image SRAM à partir du support de sauvegarde. Si aucune sauvegarde n'a été effectuée avant le remplacement, contactez FANUC ou un ingénieur certifié — la récupération des paramètres par défaut est possible mais nécessite une ré-entrée manuelle minutieuse de toutes les valeurs spécifiques à la machine.

Q2 : La A20B-8101-0401 peut-elle remplacer la carte mère A20B-8101-0400 antérieure dans un CNC Series 30i/31i-A ?

Oui. La -0401 (révision A5) est le remplacement mis à jour pour la -0400 et les variantes de cartes mères antérieures de la famille 30i/31i/32i-A sans PC.

FANUC désigne les nouvelles révisions matérielles comme remplacement de toutes les variantes précédentes, donc la -0401 convient à toute machine 30i/31i/32i-A qui utilisait une carte mère antérieure sans PC.

Vérifiez que la machine utilise la configuration sans PC avant de commander — les variantes de cartes avec fonction PC ont des numéros de pièce différents et ne sont pas interchangeables.

Q3 : La machine utilise un écran LCD couleur de 15 pouces. La A20B-8101-0401 prend-elle en charge cet écran ?

La carte mère A20B-8101-0401 se connecte à l'unité LCD via l'interface d'affichage intégrée à l'ensemble LCD/MDI.

La compatibilité de la carte avec la taille de l'écran est généralement déterminée par la configuration globale du système CNC plutôt que par la carte mère seule.

Si la carte mère d'origine fonctionnait avec l'écran couleur de 15 pouces, un remplacement direct par la A20B-8101-0401 fonctionnera également avec cet écran.

En cas de doute, vérifiez que les spécifications de l'interface d'affichage correspondent entre la carte de remplacement et l'unité LCD installée.

Q4 : Combien de temps prend généralement une procédure complète de remplacement de la A20B-8101-0401 ?

Pour un technicien expérimenté avec le matériel 30i/31i/32i-A, la procédure complète — sauvegarde SRAM, remplacement physique de la carte, restauration SRAM et vérification fonctionnelle — prend généralement de 2 à 4 heures. Le remplacement physique lui-même prend 30 à 60 minutes selon l'accès au panneau.

La sauvegarde et la restauration SRAM, y compris la vérification, représentent une grande partie du temps restant.

Les procédures effectuées pour la première fois sur une configuration de machine inconnue prennent plus de temps. Avoir le manuel de maintenance FANUC pour la machine spécifique ouvert et disponible accélère considérablement le processus.

Q5 : Le CNC produit une "ALARME SYSTÈME" au démarrage après l'installation de la nouvelle A20B-8101-0401. L'écran affiche un code d'erreur. Comment cela doit-il être investigué ?

Une alarme système immédiatement après l'installation de la carte indique généralement l'une des trois choses suivantes : une restauration incomplète des données SRAM, une incompatibilité de configuration matérielle (telle qu'une carte CPU ou un module FROM/SRAM mal enclenché), ou un problème de connexion physique (un câble mal reconnecté lors de la réinstallation).

Vérifiez d'abord l'enclenchement de tous les modules — appuyez fermement sur chaque module enfichable dans son connecteur. Vérifiez que tous les câbles sont reconnectés. Ensuite, tentez la restauration SRAM à partir du menu de démarrage.

Si l'alarme persiste après ces vérifications, notez le code d'erreur spécifique et croisez-le dans le manuel de maintenance FANUC Series 30i/31i/32i-A (B-63945EN).
