FANUC A20B-8101-0440 | Carte de contrôle principale etmdash; Série A20B-8101 haut de gamme pour CNC, carte de contrôle CNC industrielle, origine Japon

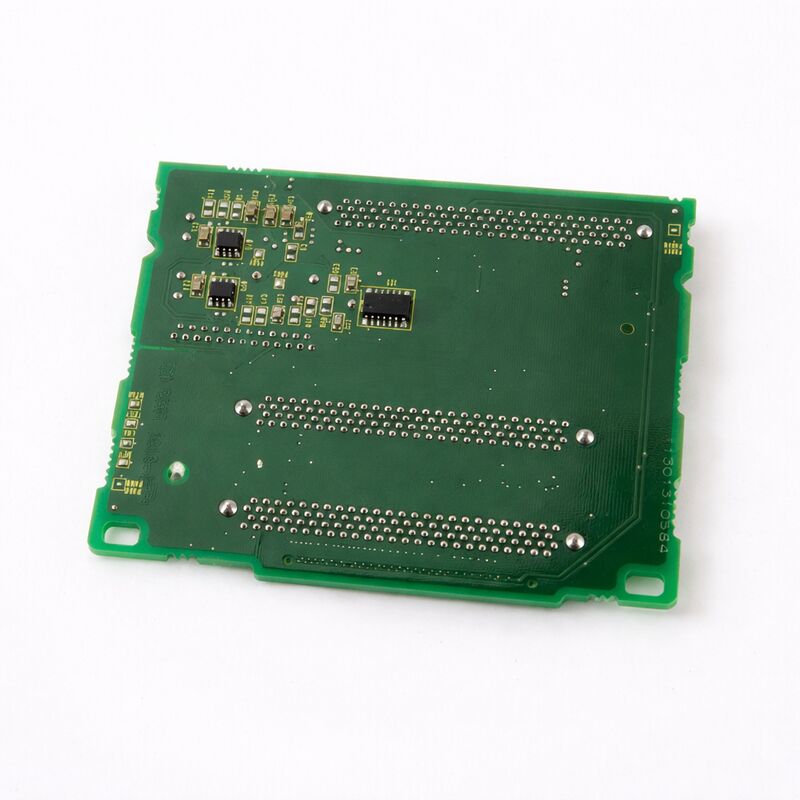

Aperçu

La FANUC A20B-8101-0440 appartient à l'une des familles de cartes les plus performantes techniquement que FANUC ait produites etmdash; la série A20B-8101 pour la génération CNC 30i/31i/32i.

C'est la famille de cartes pour les machines qui repoussent les limites de ce que l'usinage CNC peut faire : coupe simultanée à cinq axes sur des composants aérospatiaux, tournage et fraisage multipistes sur des centres d'usinage composés, nano-interpolation sur des surfaces de qualité optique, et opérations synchronisées multi-broches sur des lignes de transfert.

Chaque fonction exécutée par le CNC passe par le matériel de la série A20B-8101.

Le processeur de la carte principale gère simultanément les calculs d'interpolation, la communication des servomoteurs, l'interface de la broche et l'exécution de la logique PMC, le tout dans des temps de cycle qui maintiennent la machine en marche aux vitesses d'avance commandées sans interruption.

Les circuits de communication de la carte etmdash; FSSB pour les amplificateurs de servomoteurs, I/O Link pour les E/S de la machine, liaisons série pour les entraînements de broche etmdash; gèrent des dizaines d'échanges de données simultanés à haute vitesse chaque milliseconde.

L'A20B-8101-0440 représente ce niveau de matériel de contrôle.

Comme toutes les cartes de la famille, elle fonctionne dans l'environnement exigeant d'une machine-outil de production : cycles thermiques lorsque la machine chauffe et refroidit, vibrations du processus d'usinage transmises par la structure de la machine, et environnement électrique d'une armoire partagée avec des servomoteurs et des amplificateurs de broche de forte puissance.

FANUC conçoit ces cartes pour cet environnement etmdash; composants de qualité industrielle, disposition soignée du circuit imprimé pour l'immunité CEM, et systèmes de connecteurs classés pour les exigences mécaniques de l'utilisation en production.

Spécifications clés

Architecture de la famille A20B-8101

La série A20B-8101 est vaste et couvre de nombreuses fonctions distinctes. Comprendre où se situe le -0440 nécessite un bref aperçu de la structure de la famille.

Les cartes de plus bas numéro de la famille (A20B-8101-0010 à environ -0100) couvrent les cartes d'option et de communication : le -0030 est la carte Fast Ethernet, le -0050 est le maître Profibus, le -0100 est l'esclave Profibus, le -0220 est le maître DeviceNet, le -0330 est l'esclave DeviceNet.

Ce sont des cartes d'option qui se branchent sur les slots d'extension de la carte principale pour ajouter des capacités de communication.

Les cartes de numéro plus élevé comprennent les cartes CPU principales pour diverses générations et configurations matérielles 30i/31i/32i-A : les -0360 à -0403 couvrent la gamme des cartes principales, y compris les variantes SA (autonomes) et non-SA.

Au-delà de celles-ci, les cartes de la gamme -0440 et supérieure couvrent les variantes de génération ultérieure et les configurations spécialisées au sein de la famille 30i/31i/32i-A.

Toutes les cartes de la famille partagent les mêmes principes de conception : robustesse industrielle, architecture de bus propriétaire FANUC et compatibilité logicielle avec le logiciel CNC 30i/31i/32i-A.

Priorités de maintenance pour les cartes de la série A20B-8101

La maintenance des cartes de la famille A20B-8101 nécessite la même approche disciplinée pour toutes les variantes :

Protection des données avant intervention. Toutes les données SRAM etmdash; paramètres, logique PMC, programmes, données de coordonnées etmdash; doivent être sauvegardées avant le retrait de toute carte principale.

Les modules FROM/SRAM peuvent être sur ou séparés de la carte principale, mais le processus de sauvegarde est identique : utiliser la fonction de sauvegarde de l'écran de démarrage FANUC ou le transfert DNC vers un PC.

Gestion des modules. Les modules enfichables installés sur la carte d'origine (carte CPU, carte de contrôle de servomoteur, modules mémoire) sont transférés sur la carte de remplacement. Chaque module doit être correctement inséré etmdash; une insertion incomplète provoque des modes de défaillance qui imitent une défaillance de la carte principale.

Intégrité de la connexion. Après réinstallation, vérifiez que tous les câbles sont correctement engagés. Les connecteurs fibre optique FSSB sont particulièrement importants etmdash; une fibre qui semble connectée mais qui n'est pas complètement verrouillée produit des erreurs de communication intermittentes des servomoteurs qui sont difficiles à diagnostiquer sans savoir que la fibre a été dérangée.

Vérification systématique. Après la restauration des données et la mise sous tension, naviguez sur tous les écrans d'affichage du CNC, vérifiez le fonctionnement du PMC via le test des E/S de la machine, confirmez la disponibilité des axes de servomoteurs, et exécutez un cycle de test sur un programme connu avant de libérer la machine pour la production.

FAQ

Q1 : Comment puis-je confirmer que l'A20B-8101-0440 est la bonne carte de remplacement avant de commander ?

Croisez le numéro de pièce avec la documentation électrique de la machine ou l'étiquette de la carte principale existante. Les cartes principales FANUC ont leur numéro de pièce imprimé sur la carte elle-même, souvent avec un suffixe indiquant la révision matérielle.

Confirmez que le numéro de pièce de la carte correspond à celui de la carte de remplacement commandée, y compris tout suffixe. Si le numéro de pièce d'origine de la machine n'est plus disponible, contactez un fournisseur de pièces spécialisé FANUC pour confirmer quelles cartes actuelles sont des remplacements compatibles.

Q2 : Après l'installation de l'A20B-8101-0440, le CNC démarre mais les axes de servomoteurs affichent l'alarme 401 (servomoteur prêt désactivé). Que cela indique-t-il ?

L'alarme 401 (VRDY OFF) au démarrage après le remplacement de la carte indique généralement que la connexion fibre optique FSSB entre la carte principale et le premier amplificateur de servomoteur de la chaîne FSSB n'a pas été établie. Vérifiez le connecteur COP10A sur la carte etmdash; confirmez que le câble fibre optique est entièrement inséré et verrouillé.

Confirmez également que les amplificateurs de servomoteurs sont alimentés (alimentation de contrôle 24V appliquée) avant que le CNC ne tente la communication FSSB.

Si la topologie FSSB comporte plusieurs amplificateurs, le CNC doit communiquer avec chacun d'eux en séquence etmdash; un défaut sur un amplificateur interrompt la chaîne en aval.

Q3 : La machine dispose d'une option PC-fonction (CNC ouvert basé sur Windows). L'A20B-8101-0440 prend-elle en charge cela ?

La capacité PC-fonction dans la génération 30i/31i/32i-A est liée à des variantes spécifiques de cartes principales. Les cartes PC-fonction incluent un sous-système PC intégré (processeur, mémoire et interfaces côté PC) en plus des fonctions standard de la carte principale CNC.

Les cartes standard (non-PC) n'ont pas ce sous-système. Avant de commander, confirmez si la configuration d'origine de la machine incluait la fonction PC etmdash; cela détermine quelle variante de carte est nécessaire. L'utilisation d'une carte non-PC pour remplacer une carte PC-fonction (ou vice versa) ne fonctionnera pas correctement.

Q4 : Un centre de réparation spécialisé peut-il réviser une carte de la série A20B-8101 plutôt que de la remplacer ?

Oui. Les centres de réparation spécialisés FANUC révisent régulièrement les cartes de la série A20B-8101 etmdash; en remplaçant les condensateurs électrolytiques, les connecteurs endommagés et les circuits intégrés défectueux, et en testant sur des bancs d'essai dédiés aux contrôleurs FANUC.

Pour les installations où le remplacement direct de l'A20B-8101-0440 est coûteux, une révision testée par un centre qualifié est souvent l'option la plus rentable.

Assurez-vous que le centre de réparation a une expérience documentée avec les cartes de la série A20B-8101 spécifiquement, et pas seulement avec les cartes FANUC en général, car l'architecture des cartes CNC haut de gamme diffère considérablement des générations de cartes FANUC plus simples.

Q5 : Le CNC affiche l'alarme "SRVO-062 BZAL" après le remplacement de la carte principale. Que se passe-t-il ?

BZAL est l'alarme de batterie zéro etmdash; la batterie de secours pour les données SRAM du CNC a été déconnectée ou est défectueuse, et le contenu de la SRAM peut avoir été perdu ou corrompu. Cette alarme se produit couramment lorsque la batterie est déconnectée pendant le remplacement de la carte sans avoir d'abord restauré la SRAM à partir de la sauvegarde.

Si les données SRAM ont été sauvegardées avant le retrait de la carte, restaurez-les à partir du support de sauvegarde via l'écran de démarrage.

Remplacez la batterie par une unité neuve. Si aucune sauvegarde n'a été effectuée, la récupération nécessite la saisie manuelle de tous les paramètres de la machine etmdash; un processus long qui renforce la raison pour laquelle la sauvegarde de la SRAM avant tout travail sur la carte est obligatoire.
