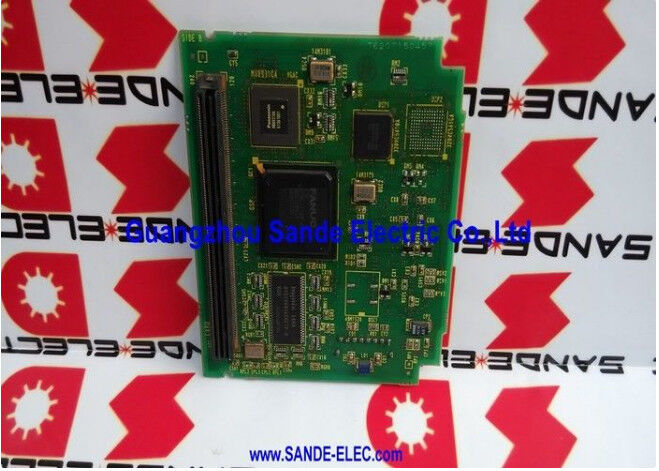

FANUC A20B-8200-0011 | Carte de contrôle d'affichage graphique CPU principale — Série A20B-8200, Contrôleur d'affichage CNC maître, Référence croisée A350-8200-T018, Origine Japon

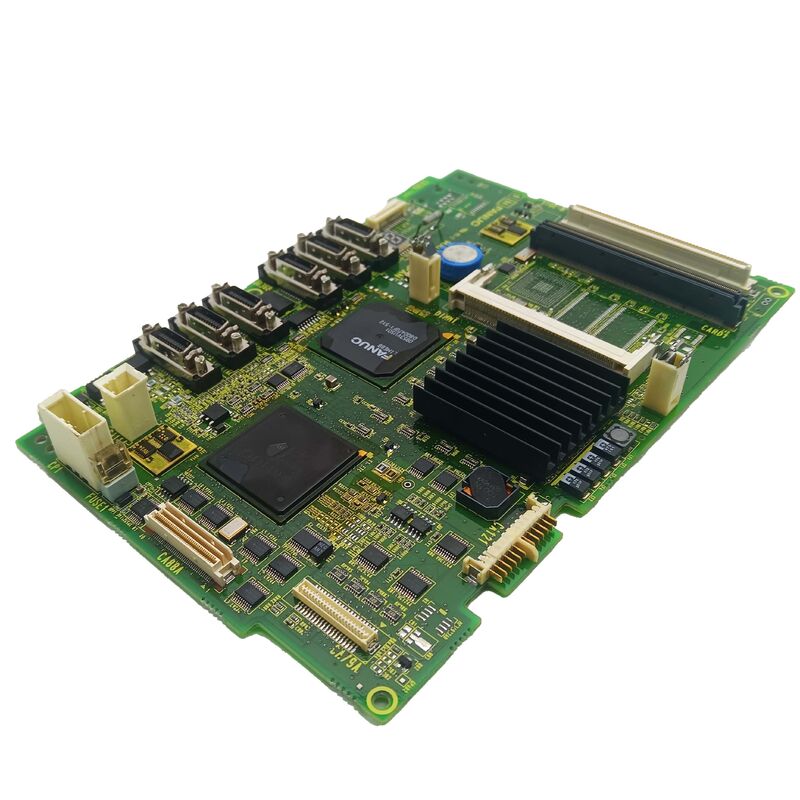

Présentation

La FANUC A20B-8200-0011 est une carte dont le rôle est facile à sous-estimer d'après son nom — "carte de contrôle d'affichage graphique" semble secondaire, mais dans une machine CNC en fonctionnement, un écran défaillant rend la machine effectivement inopérable.

L'opérateur ne peut pas voir les positions des axes, ne peut pas lire les messages d'alarme, ne peut pas naviguer dans les programmes, ne peut pas vérifier la vitesse de la broche ou le dépassement d'avance. Même si le système d'asservissement et le PMC sont entièrement fonctionnels, une machine avec un écran vierge ou corrompu est arrêtée pour la production.

La A20B-8200-0011 est la carte maîtresse de la chaîne de traitement de l'affichage — la carte qui possède à la fois une capacité CPU (pour traiter les données d'affichage) et une capacité de contrôle graphique (pour coordonner les modules d'affichage subordonnés).

Dans les générations précédentes de CNC FANUC, les fonctions graphiques étaient généralement gérées par des sous-cartes graphiques dédiées et séparées, sans fonction CPU propre ; la génération A20B-8200 représente le passage de FANUC vers un matériel de contrôle d'affichage plus intégré, plaçant l'intelligence CPU directement sur la carte d'affichage graphique elle-même.

Le numéro de référence croisée A350-8200-T018 apparaît dans la documentation des pièces FANUC à côté du numéro de pièce principal A20B-8200-0011 — ces deux numéros font référence à la même carte physique et sont interchangeables lors de la recherche dans les catalogues de pièces.

Avoir les deux numéros de référence disponibles simplifie l'approvisionnement en pièces car certains documents et systèmes de pièces FANUC utilisent une désignation tandis que d'autres utilisent l'autre.

Spécifications clés

Ce que signifie "CPU graphique principale" en pratique

La description de cette carte comme "CPU graphique principale" fait référence à sa conception à double fonction dans l'architecture d'affichage de FANUC. Dans un CNC FANUC avec plusieurs cartes de traitement graphique, il existe généralement une hiérarchie : la carte CPU graphique principale (comme la A20B-8200-0011) reçoit des données d'affichage de haut niveau du processeur de contrôle du CNC, interprète quels éléments de l'écran doivent être rendus et distribue les commandes de rendu aux modules graphiques subordonnés qui gèrent des portions spécifiques de la sortie d'affichage.

Cette architecture de contrôleur maître sert un objectif pratique.

Le processeur de contrôle principal du CNC a suffisamment à faire pour gérer les boucles d'asservissement, exécuter l'interpolation, analyser la logique échelle du PMC et surveiller l'état du système — décharger tout le rendu d'affichage vers un CPU d'affichage dédié signifie que le processeur de contrôle n'est pas interrompu par les tâches d'affichage.

Le CPU d'affichage sur la A20B-8200-0011 gère la tâche continue de maintenir l'écran de l'opérateur rafraîchi avec les données actuelles, indépendamment de si le CPU de contrôle principal est occupé.

Lorsque cette carte tombe en panne, les conséquences dépendent de la première de ses fonctions à échouer. Si la fonction CPU échoue, aucune donnée n'atteint les modules graphiques subordonnés, ce qui entraîne un écran complètement vierge ou statique. Si la fonction de contrôle graphique échoue, l'affichage peut montrer des données brouillées ou seulement un contenu partiel.

Savoir quel type de défaillance s'est produit aide l'ingénieur de maintenance à prioriser — un écran complètement vierge pointe directement vers la A20B-8200-0011, tandis qu'un affichage partiellement corrompu peut indiquer soit cette carte, soit un module graphique subordonné.

Diagnostic des défauts d'affichage — Isolation de la A20B-8200-0011

Le diagnostic d'un défaut d'affichage CNC nécessite de parcourir la chaîne de signaux, du processeur de contrôle principal du CNC jusqu'à l'écran :

Étape 1 : Confirmez si les autres fonctions du CNC sont opérationnelles. Si les axes répondent aux commandes de jogging (même sans voir l'affichage), si la broche démarre et si le PMC exécute les fonctions de la machine, le côté contrôle fonctionne — le défaut se situe dans la chaîne d'affichage.

Étape 2 : Vérifiez l'alimentation de l'unité d'affichage et le rétroéclairage (pour les écrans LCD). Un écran sombre mais avec un rétroéclairage chaud est alimenté — si aucune image n'apparaît même avec une alimentation de rétroéclairage correcte, l'électronique de l'écran ou le signal de la carte d'affichage a échoué.

Étape 3 : Si un écran de test ou un message de démarrage apparaît normalement à la mise sous tension, et que rien n'apparaît, la A20B-8200-0011 n'a pas initialisé sa sortie d'affichage. C'est le schéma qui pointe le plus probablement vers la carte CPU graphique principale.

Étape 4 : Si certains éléments de l'écran apparaissent correctement (étiquettes de touches programmables, par exemple) mais que d'autres zones sont vierges ou corrompues, le module graphique subordonné gérant la zone d'affichage affectée peut être la source du défaut plutôt que la carte CPU graphique principale.

Aucune perte de données avec le remplacement de la carte d'affichage

L'un des aspects rassurants du remplacement de la A20B-8200-0011 est que cette carte ne contient aucune donnée spécifique à la machine. Aucun paramètre, aucun programme pièce, aucun programme échelle PMC, aucun décalage d'outil n'est stocké dans la carte de contrôle d'affichage graphique.

Toutes ces données résident dans les modules FROM et SRAM du CNC, qui se trouvent sur la carte CPU principale et ne sont pas affectés par le remplacement de la carte graphique.

Le remplacement de la carte d'affichage est donc l'une des procédures de maintenance les plus simples disponibles — échangez physiquement la carte, appliquez l'alimentation et vérifiez l'affichage. Pas de sauvegarde, pas de restauration, pas de séquence de vérification des paramètres. Il suffit de confirmer que l'écran s'affiche correctement sur les différentes pages d'affichage du CNC.

FAQ

Q1 : Le panneau opérateur du CNC affiche un écran complètement vierge au démarrage, mais les axes de la machine répondent normalement aux commandes de jogging du clavier. Cela confirme-t-il que la A20B-8200-0011 est défaillante ?

Des axes opérationnels malgré un écran vierge soutiennent fortement un défaut du sous-système d'affichage plutôt qu'un défaut de la carte de contrôle principale. Confirmez que l'unité d'affichage elle-même est alimentée (vérifiez l'indicateur de rétroéclairage, mesurez la tension d'alimentation de l'affichage si accessible).

Si l'unité d'affichage est alimentée mais qu'aucune image n'apparaît, la carte de contrôle d'affichage est le principal suspect. Avant de la remplacer, vérifiez également la connexion du câble entre la carte d'affichage et l'unité d'affichage — un câble d'affichage desserré produit le même symptôme qu'une carte d'affichage défaillante, sans frais.

Q2 : La A20B-8200-0011 est-elle interchangeable avec la variante adjacente A20B-8200-0010 ?

Ces deux numéros de pièce sont des variantes de cartes proches mais distinctes au sein de la famille A20B-8200. Elles peuvent servir différentes configurations CNC ou différents niveaux de révision logicielle.

Avant de substituer l'une à l'autre, confirmez dans la documentation de référence croisée officielle de FANUC que les numéros -0010 et -0011 sont répertoriés comme interchangeables pour l'installation CNC spécifique. La substitution d'une variante incompatible peut entraîner un échec d'initialisation de l'affichage ou un rendu d'écran incorrect, même si la carte de remplacement est entièrement fonctionnelle.

Q3 : L'affichage montre les écrans d'état corrects du CNC, mais la fonction de prévisualisation graphique de la trajectoire d'outil montre une zone complètement vierge. Est-ce la A20B-8200-0011 ?

Un défaut sélectif de seulement l'affichage de la trajectoire graphique, tandis que tous les écrans en mode caractères (paramètres, décalages, liste des programmes) sont corrects, pointe vers la fonction de rendu graphique plutôt que vers la fonction CPU principale — le CPU communique correctement mais la sortie graphique échoue.

Ce schéma peut indiquer le module graphique subordonné plutôt que la carte maîtresse A20B-8200-0011, en fonction de l'architecture d'affichage spécifique.

Il vaut toujours la peine d'enquêter sur la A20B-8200-0011 si le remplacement du sous-module ne résout pas le défaut.

Q4 : Comment la A20B-8200-0011 est-elle testée après remplacement avant de remettre la machine en production ?

Naviguez systématiquement à travers chacune des pages d'affichage du CNC : POSITION, PROGRAMME, DÉCALAGE/RÉGLAGE, paramètres SYSTÈME, historique des MESSAGES/alarmes, GRAPH (simulation de trajectoire), et tout écran personnalisé par le constructeur de la machine.

Vérifiez que chaque page se charge correctement, se rafraîchit lorsque les données changent (modifiez un paramètre et vérifiez que l'écran se met à jour), et passe en douceur lors du changement de page. Testez la fonction MDI pour confirmer que les frappes apparaissent à l'écran.

Une carte qui réussit ce contrôle complet de navigation d'écran est peu susceptible d'avoir des défauts d'affichage résiduels.

Q5 : La A20B-8200-0011 peut-elle être réparée au niveau des composants après un dommage électrique ?

La réparation au niveau des composants est possible pour les centres de réparation spécialisés FANUC équipés du matériel approprié. Les modes de défaillance courants comprennent la défaillance des circuits intégrés d'alimentation, les dommages aux composants de protection d'entrée et, dans certains cas, la défaillance des circuits oscillateurs ou d'horloge.

Un circuit intégré CPU d'affichage complètement défaillant n'est généralement pas réparable à un coût économique. Les défaillances partielles — où certaines fonctions d'affichage fonctionnent et d'autres non — sont souvent causées par des circuits intégrés périphériques spécifiques qui peuvent être remplacés.

Pour les machines critiques pour la production où le coût d'arrêt est élevé, l'utilisation d'une unité d'échange pré-testée pendant que l'original est réparé est l'approche la plus pratique.
