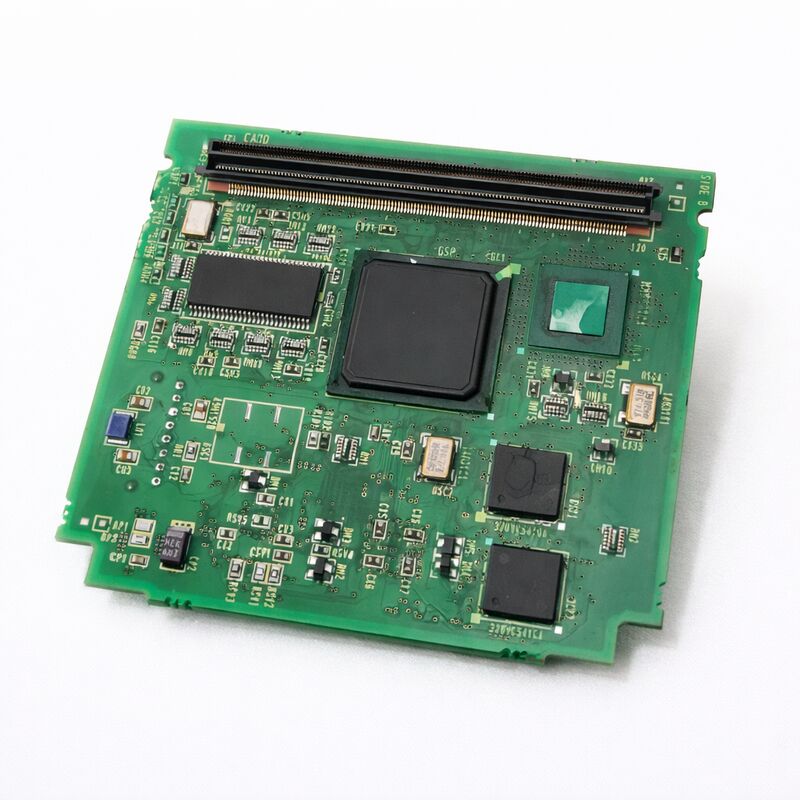

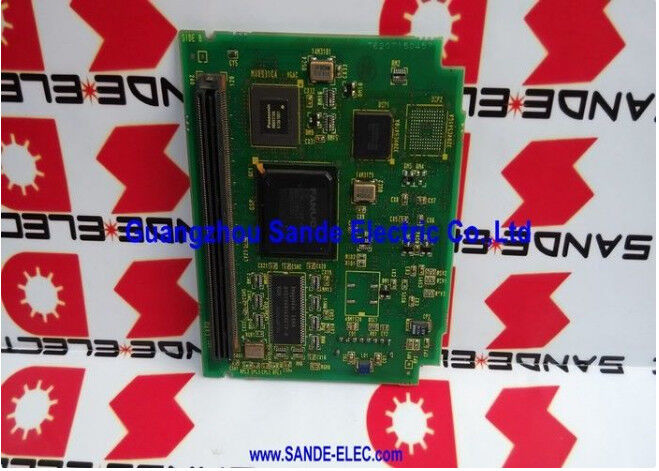

A20B-8200-0360 Fanuc carte de PCB A20B82000360 A2OB-82OO-O36O

FANUC A20B-8200-0360 -- Module de commande à quatre axes

Contrôle servo à 4 axes dans la plateforme 0i-C

The A20B-8200-0360 is the 4-axis servo control module for FANUC's 0i-C CNC platform — the PCB that handles servo axis command output and feedback processing for up to four controlled axes within the 0i-C control unitDans l'architecture interne du 0i-C, ce module se trouve entre la carte principale du processeur et le système de servo-amplificateur:il traite les commandes de mouvement d'axe à partir du stade d'interpolation CNC et gère l'interface de communication servo avec le système d'entraînement.

La désignation à quatre axes définit la capacité fonctionnelle du module et constitue le principal point de contrôle de compatibilité pour le remplacement. A different servo module with a different axis count — such as a 2-axis or 3-axis variant within the same A20B-8200 family — serves a different position in the control's axis architecture and cannot substitute without CNC configuration changes. Confirmez que le module installé spécifie 4 axes sur son étiquette avant de procurer un remplacement.

Principales spécifications

0i-C Context

La FANUC 0i-C était la plateforme CNC compacte de FANUC pour la génération qui a introduit le servo numérique complet avec communication FSSB dans un ensemble rentable pour les petites et moyennes machines-outils CNC.Le matériel de commande 0i-C se trouve encore dans un grand nombre de tours CNC actifs, centres d'usinage et machines à tourner fabriquées dans les années 2000 et au début des années 2010.

Lorsque le servo module de commande dans un 0i-C développe une défaillance,les axes affectés perdent le contrôle la CNC génère généralement une servo communication ou des alarmes FSSB à travers les axes qui traversent ce module.

Note sur le micrologiciel

Les listes de service pour l'A20B-8200-0360 indiquent que le choix du micrologiciel ou de la série peut être pertinent pour le remplacement.Le module peut contenir un firmware spécifique à la révision de la plateforme 0i-C ou à la configuration de l'axeAvant d'installer un module de remplacement, confirmez auprès du fournisseur que le firmware du module est compatible avec la version de commande 0i-C spécifique installée dans la machine.

Ceci est particulièrement pertinent si la machine a subi une mise à jour logicielle depuis la construction initiale.

Questions fréquentes

Q1: Que signifie la désignation à 4 axes dans la pratique?

Ce module contrôle la communication servo pour quatre axes de la machine simultanément. sur un centre d'usinage typique 0i-C ces quatre axes correspondent à X, Y, Z,et un quatrième axe (tel qu'un quatrième axe linéaire ou rotatif)Le module gère simultanément la distribution des commandes d'axe et le traitement de la rétroaction de position pour les quatre.Une variante différente du nombre d'axes de la série A20B-8200 n'est pas un substitut sans changement de configuration de l'axe CNC.

Q2: Quels symptômes indiquent que ce module a échoué?

Les alarmes de communication servo ou FSSB affectant plusieurs axes simultanément en particulier les quatre axes qui traversent ce module est le schéma de défaillance caractéristique.Si un seul axe fait défaut tandis que les autres restent normauxLa perte de tous les quatre axes simultanément lors de la mise sous tension, sans défaut de câblage, indique le module de commande servo.

Q3: Le remplacement de l'A20B-8200-0360 nécessite-t-il des modifications des paramètres CNC?

Pour un remplacement à 4 axes avec un firmware correspondant,Aucun changement de paramètre d'axe n'est généralement requis. Les paramètres de servo et les paramètres de type de moteur sont stockés dans la mémoire SRAM du CNC et ne sont pas affectés par l'échange de module.. Si le remplacement comporte une révision différente du firmware, des étapes de mise en service supplémentaires peuvent être nécessaires. Vérifiez la compatibilité du firmware avec le fournisseur avant l'installation.

Q4: Les variantes A20B-8200 avec des nombres d'axes différents peuvent-elles être utilisées à titre de remplacement?

La famille A20B-8200 comprend des servo-modules de commande avec différentes capacités d'axe pour différentes configurations 0i-C.Le remplacement d'un module avec un nombre d'axes différent modifie le routage de l'axe de commande et nécessite une reconfiguration des paramètres de l'axe CNC. Toujours correspondre à la spécification à 4 axes et confirmer le numéro de pièce complet A20B-8200-0360.

Q5: D'où provient le A20B-8200-0360?

Par l'intermédiaire du marché de rechange FANUC 0i-C CNC, des spécialistes des servomodules FANUC 0i-C et des concessionnaires de pièces FANUC CNC.Confirmer le numéro de pièce complet et demander au fournisseur de vérifier la compatibilité du firmware avec la révision 0i-C spécifique de la machineUne manipulation ESD-safe est requise pendant l'installation.
