Lieu d'origine Japon
Nom de marque FANUC
Certification CE ROHS
Numéro de modèle A20B-8200-0541
Détails du produit
Condition:
Nouveau / utilisé
Numéro d'article.:
A20B-8200-0541
Origine:
Japon
Certificat:
CE
Mettre en évidence:

carte pcb a20b fanuc

,

une plaque de circuit imprimé à cnc a20b

,

cartes de circuits imprimés à cnc

Conditions de paiement et d'expédition
Quantité de commande min
1 pièces
Détails d'emballage
Emballage d'origine
Délai de livraison
0-3 jours
Conditions de paiement
T/T, Paypal, Western Union
Capacité d'approvisionnement
100 pièces par jour
Description du produit

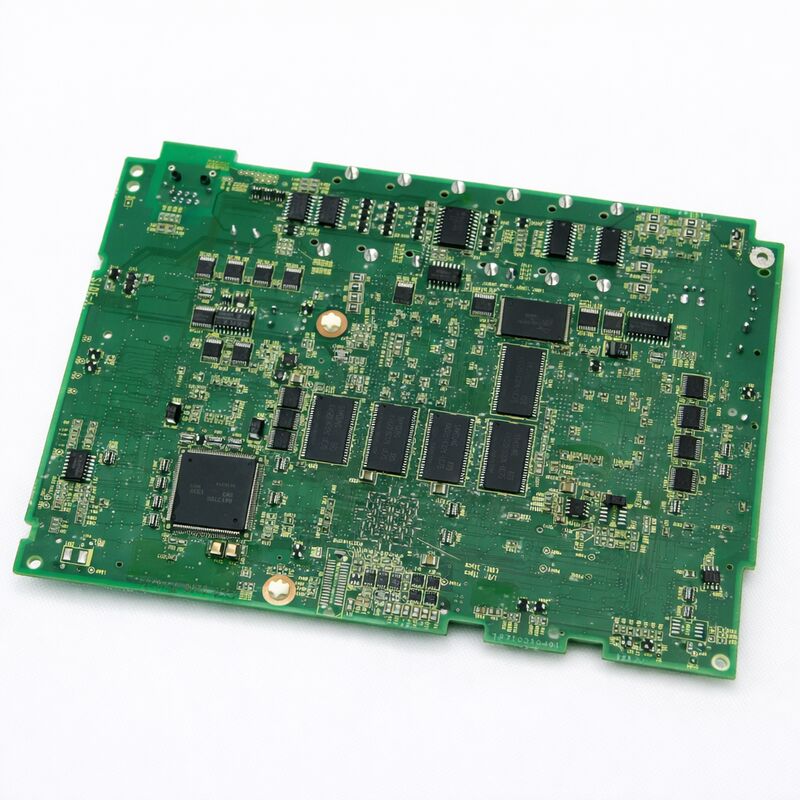

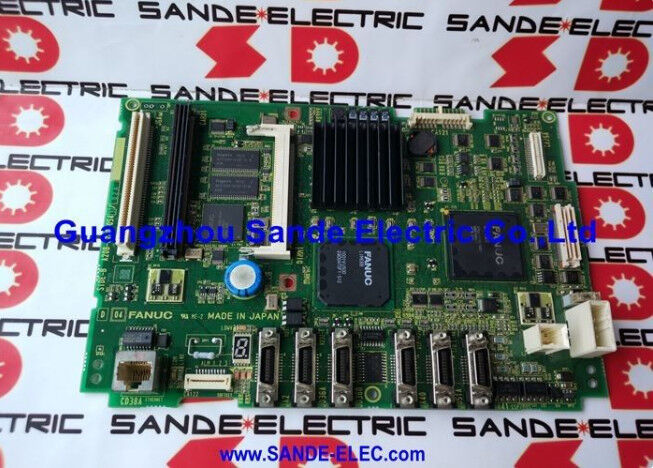

Carte PCB Fanuc A20B-8200-0541 A20B-8200-0541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Carte mère série 0i-D A1
Carte de contrôle centrale pour contrôleurs CNC 0i-TD / 0i-MD, série A20B-8200, origine Japon
Vue d'ensemble
La FANUC A20B-8200-0541 est la carte mère de génération A1 pour les contrôleurs CNC de la série 0i-D. Le 0i-D est le système CNC milieu de gamme de FANUC, conçu pour les machines-outils de production qui constituent le segment le plus important de la base installée mondiale de CNC. Cela comprend les tours à deux ou trois axes, les centres d'usinage à trois ou quatre axes, les centres de tournage-fraisage compacts et les rectifieuses autonomes.
La désignation A1 représente la génération matérielle d'origine de la carte mère 0i-D. FANUC a introduit des révisions matérielles ultérieures A3 et A5 à mesure que des améliorations de composants devenaient disponibles. D'un point de vue logiciel, toutes les révisions matérielles exécutent le même logiciel 0i-D et produisent un comportement CNC identique. Pour le remplacement des pièces de rechange, la carte A1 est le choix approprié pour les machines équipées à l'origine de matériel A1.
Spécifications clés
CNC compatible FANUC Série 0i-D (0i-MD, 0i-TD)
Révision matérielle A1
Interface Servo FSSB (Fibre-optic Serial Servo Bus)
Interface Broche Broche série (JA7x)
Réseau Ethernet embarqué
Bus d'E/S I/O Link
Modules enfichables Carte d'axe, FROM/SRAM, cartes d'option
Sauvegarde SRAM requise Oui — avant remplacement
Statut Disponible — remis à neuf, testé
Origine Japon
Architecture 0i-D — Ce que gère la carte mère
Le 0i-D utilise une architecture à carte intégrée qui consolide presque toutes les fonctions de contrôle sur une seule carte mère, contrairement aux générations FANUC antérieures qui distribuaient les fonctions sur plusieurs cartes dans de grands racks.
  • Communication Servo FSSB : Le circuit optique FSSB de la carte mère communique avec tous les amplificateurs servo via des liaisons série fibre optique à haute vitesse, transportant les commandes de position, les commandes de vitesse et les données de retour pour chaque axe servo simultanément.
  • Interface Broche Série : L'amplificateur de broche communique avec la carte mère via une liaison de broche série (connecteur JA7A), transmettant les commandes de vitesse, les demandes d'orientation de broche et les données de retour.
  • Ethernet Embarqué : Le port Ethernet intégré prend en charge les opérations DNC, la connectivité MTConnect et les fonctions de serveur Web CNC sans nécessiter de cartes de communication séparées.
  • I/O Link : Gère les E/S de la machine-outil, y compris les interrupteurs de fin de course, les palpeurs d'outil, les signaux de verrouillage de porte et les commandes de liquide de refroidissement via le bus série I/O Link connecté à des modules d'E/S distribués.
Procédure de remplacement — Étapes clés
  1. Sauvegarde SRAM : Avant le retrait de la carte, sauvegardez toutes les données SRAM via l'écran de démarrage du CNC, en capturant les paramètres, le programme échelle PMC, les données de compensation d'outil, les systèmes de coordonnées de travail et les programmes de pièce stockés.
  2. Inventaire des modules : Documentez tous les modules enfichables installés sur la carte d'origine (carte de contrôle d'axe, module FROM/SRAM, modules d'option) pour le transfert vers la carte de remplacement.
  3. Échange physique : Mettez hors tension, attendez la décharge des condensateurs, mettez-vous à la terre, retirez les modules de la carte d'origine, installez-les sur la carte de remplacement, puis installez la carte de remplacement.
  4. Restauration SRAM : Mettez sous tension en mode de démarrage et chargez la sauvegarde SRAM depuis la carte mémoire ou le PC, en confirmant le chargement réussi des données.
  5. Vérification fonctionnelle : Mettez sous tension en fonctionnement normal et vérifiez que tous les axes répondent, que la broche est prête, que le PMC s'exécute et que les états des E/S sont corrects.
Questions fréquemment posées
Q1 : Après avoir remplacé la A20B-8200-0541, le CNC affiche une alarme système de "série 900" au démarrage. Qu'est-ce que cela signifie ?
Les alarmes système de la série 900 indiquent généralement des erreurs de configuration matérielle après le remplacement de la carte mère. Vérifiez que les modules enfichables sont correctement insérés et réessayez la procédure de restauration SRAM depuis le mode de démarrage. Si l'alarme persiste, référez-vous au numéro d'alarme spécifique dans le manuel de maintenance FANUC Série 0i-D (B-64305EN).
Q2 : La A20B-8200-0541 (révision A1) peut-elle être remplacée par une carte mère de révision A3 ou A5 ultérieure ?
Les révisions matérielles ultérieures (A20B-8200-0847 pour A3, A20B-8200-0849 pour A5) sont des remplacements fonctionnellement compatibles pour la carte A1 dans les machines 0i-D. La procédure de sauvegarde et de restauration des données SRAM reste identique. Confirmez la compatibilité avec votre fournisseur de pièces concernant la révision spécifique et la version du logiciel/unité de contrôle de la machine.
Q3 : La machine 0i-D affiche une "alarme FSSB" immédiatement après le remplacement de la carte mère. Tous les amplificateurs servo sont alimentés. Que faut-il vérifier ?
Les alarmes FSSB après le remplacement de la carte indiquent généralement des connexions fibre optique FSSB déconnectées ou contaminées. Inspectez chaque connexion fibre FSSB aux deux extrémités, carte mère (connecteurs COP10A) et amplificateur, en vous assurant d'une insertion complète et d'un verrouillage correct. Nettoyez les extrémités des fibres avec un chiffon sec non pelucheux si une contamination est visible.
Q4 : Il s'agit d'une machine 0i-TD (tournage). La A20B-8200-0541 fonctionne-t-elle pour les configurations 0i-TD et 0i-MD ?
Le matériel de la carte mère A20B-8200-0541 est commun aux configurations 0i-TD et 0i-MD. La différence fonctionnelle réside dans le logiciel de contrôle CNC stocké dans le module FROM et les paramètres dans la SRAM. Assurez-vous que le module FROM/SRAM contient le logiciel de configuration correct pour votre application.
Q5 : Combien de temps prend le processus complet de sauvegarde et de restauration SRAM pour une machine 0i-D typique ?
Pour les machines de production typiques avec un PMC de taille modérée et plusieurs programmes stockés, les opérations de sauvegarde prennent 3 à 10 minutes et les opérations de restauration une durée similaire. La vérification des données ajoute 5 à 15 minutes. Le temps total de sauvegarde/restauration varie généralement de 20 à 40 minutes pour des techniciens préparés utilisant des cartes mémoire éprouvées.
