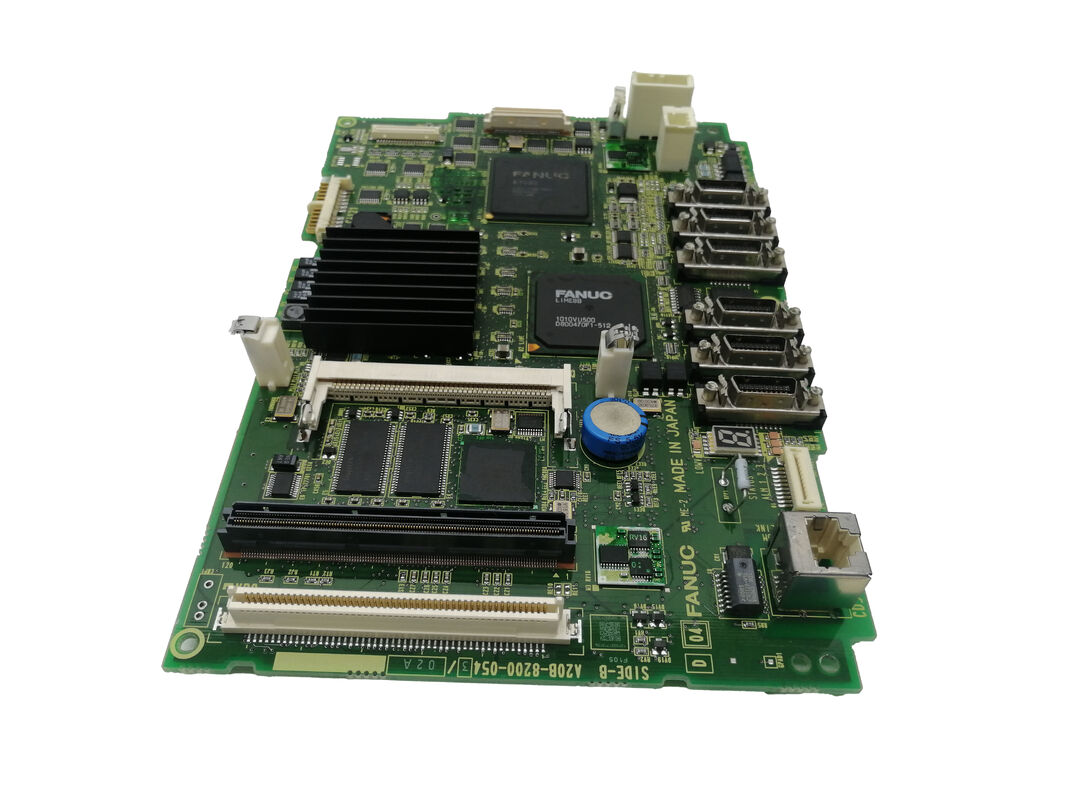

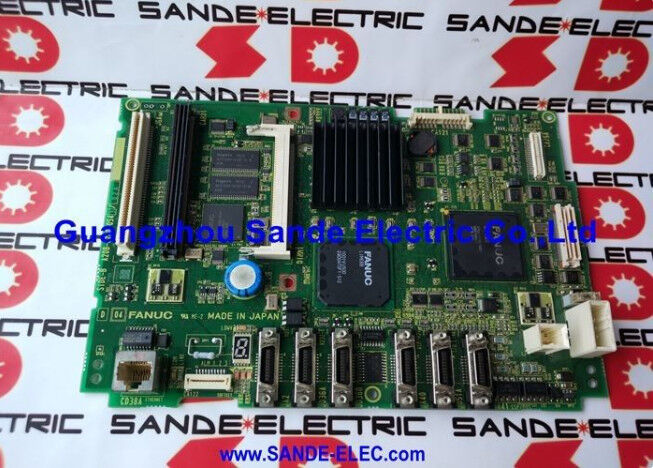

A20B-8200-0849 Fanuc carte de PCB A20B82000849 A2OB-82OO-O849 La carte de circuit imprimé est une carte de circuits imprimés.

FANUC A20B-8200-0849 | Carte mère série 0i-D A5 — Dernière révision matérielle pour les contrôleurs CNC 0i-MD / 0i-TD, série A20B-8200, origine Japon

Numéro de pièce : A20B-8200-0849

Fabricant : FANUC Corporation (Japon)

Catégorie de produit : Carte mère — Carte CPU principale (carte mère)

Série : A20B-8200 — Famille de cartes mères de contrôle CNC FANUC série 0i-D

Aperçu

La FANUC A20B-8200-0849 est la révision matérielle A5 de la carte mère pour les contrôleurs CNC FANUC série 0i-D. Au sein de la famille de cartes mères A20B-8200, la génération 0i-D a connu des niveaux de révision matérielle successifs à mesure que FANUC mettait à jour les spécifications des composants et améliorait la fiabilité de la carte tout au long de la durée de vie du produit.

La révision A1 (A20B-8200-0541) était l'originale.

La révision A3 a suivi (A20B-8200-0847). La révision A5 (A20B-8200-0849) est la révision la plus récente de la gamme de cartes mères 0i-D, intégrant les dernières sélections de composants tout en maintenant une compatibilité fonctionnelle complète avec le logiciel CNC 0i-D.

Le 0i-D est le CNC grand public de FANUC — le contrôleur derrière des centaines de milliers de tours, centres d'usinage, rectifieuses et machines-outils multifonctions produits par les principaux constructeurs de machines-outils tout au long des années 2000 et 2010.

Chaque machine 0i-D, qu'elle exécute un tour à deux axes ou un centre d'usinage à quatre axes, dépend de sa carte mère pour exécuter le logiciel système CNC, communiquer avec les amplificateurs d'asservissement via FSSB, contrôler la broche via une interface série, gérer les E/S de la machine via I/O Link et piloter l'affichage du panneau opérateur.

La carte A5 exécute toutes ces fonctions de manière identique aux révisions A1 et A3 antérieures.

Du point de vue du logiciel de la machine, aucune différence n'est visible entre les révisions matérielles. Pour l'ingénieur de maintenance, l'importance de la carte A5 est pratique : lors de l'approvisionnement d'une carte mère de remplacement pour une machine 0i-D, la carte A5 est la révision actuelle disponible et le remplacement approprié pour toute révision antérieure de carte mère 0i-D.

Spécifications clés

Révisions matérielles dans la famille de cartes mères 0i-D

Comprendre la séquence de révision de la carte mère A20B-8200 aide à la fois à l'approvisionnement et au diagnostic des pannes.

Révision A1 (A20B-8200-0541) : Le matériel de carte mère 0i-D d'origine. Trouvé dans les machines 0i-D produites pendant les premières années de cette génération de contrôleurs.

Révision A3 (A20B-8200-0847) : La mise à jour matérielle de deuxième génération. Les changements de composants ont amélioré les performances thermiques et la fiabilité à long terme.

Révision A5 (A20B-8200-0849) : La génération matérielle actuelle. Représente la dernière sélection de composants de FANUC pour la plateforme 0i-D. La carte A5 est le remplacement recommandé pour toutes les révisions antérieures de cartes mères 0i-D.

Dans les trois cas, le logiciel CNC chargé dans le module FROM est identique, et les paramètres de la machine dans la SRAM sont directement compatibles.

Une carte A5 installée dans une machine initialement équipée d'une carte A1, avec les mêmes modules FROM/SRAM et paramètres, se comporte exactement comme le matériel d'origine du point de vue du logiciel de contrôle de la machine.

Ce que contrôle la carte mère 0i-D

La carte mère est le composant unique le plus important du contrôleur 0i-D. Elle gère :

Communication d'asservissement FSSB. Tous les amplificateurs d'asservissement — qu'ils pilotent des axes X, Y, Z ou rotatifs — communiquent avec la carte mère via le bus optique FSSB. Les commandes de position, le retour de vitesse et les données d'alarme d'asservissement transitent par ce lien.

Un circuit FSSB défaillant sur la carte mère produit des codes d'alarme d'axe immédiats au démarrage.

Broche série. L'amplificateur de broche (Alpha i SPM ou Beta i SPM) reçoit les commandes de vitesse et les données de position via l'interface de broche série (connecteur JA7A).

L'orientation de la broche, la synchronisation du taraudage rigide et le contrôle de l'axe C dépendent tous de ce lien.

I/O Link. Les E/S de la machine — fin de course, interverrouillages de porte, palpeurs d'outils, commandes de liquide de refroidissement, changeurs de palettes — se connectent via le bus série I/O Link terminé sur JD51A sur la carte mère.

La chaîne I/O Link s'étend aux modules d'E/S distribués autour de la machine.

Ethernet embarqué. Le port Ethernet intégré du 0i-D (pour le fonctionnement DNC, la collecte de données MTConnect ou la surveillance à distance FOCAS2) est intégré à la carte mère.

Aucune carte de communication optionnelle séparée n'est nécessaire pour la connectivité Ethernet standard.

Panneau opérateur et affichage. La carte mère pilote l'interface du clavier MDI et la sortie d'affichage du CNC via son connecteur d'affichage, prenant en charge les unités LCD de 7,2 pouces et 8,4 pouces couramment installées sur les machines 0i-D.

Procédure de remplacement

Le remplacement de l'A20B-8200-0849 suit la procédure standard de carte mère 0i-D de FANUC :

Étape 1 — Sauvegarde SRAM. Avant de retirer la carte, effectuez une sauvegarde complète via l'écran de démarrage du CNC. Enregistrez sur une carte mémoire FANUC ou un PC via RS-232C.

La sauvegarde capture tous les paramètres, le ladder PMC, les données d'outils, les coordonnées de travail et les programmes de pièces stockés.

Étape 2 — Inventaire des modules. Notez quels modules enfichables se trouvent sur la carte d'origine.

Ces modules — carte de contrôle d'axe, module FROM/SRAM, toutes les cartes d'option — sont transférés sur la nouvelle carte A5.

Étape 3 — Échange physique. Mettez hors tension, attendez la décharge des condensateurs, retirez les modules de la carte d'origine, installez-les sur la carte A5, installez la carte A5.

Étape 4 — Restauration SRAM. Démarrez en mode boot, chargez la sauvegarde SRAM à partir du support de sauvegarde. Confirmez que toutes les données sont présentes.

Étape 5 — Vérification fonctionnelle. Mise sous tension normale, vérifiez que tous les axes sont prêts, la broche est prête, le PMC s'exécute, les états des E/S sont corrects.

FAQ

Q1 : Une machine 0i-D a la carte mère A1 d'origine (A20B-8200-0541). La carte A5 (A20B-8200-0849) peut-elle la remplacer directement ?

Oui. La carte A5 est le remplacement actuel pour toutes les révisions antérieures de cartes mères 0i-D. Tous les modules enfichables de la carte A1 s'installent directement sur la carte A5.

Les données SRAM sauvegardées de la machine A1 se restaurent sans modification sur la carte A5.

Après la restauration, la machine fonctionne de manière identique.

Q2 : Après l'installation de l'A20B-8200-0849, le CNC affiche une alarme "SR" au démarrage. Qu'est-ce que cela indique ?

Les alarmes série SR au premier démarrage après le remplacement de la carte mère indiquent des problèmes de données SRAM — soit la restauration est incomplète, le fichier de sauvegarde est corrompu, soit le processus de restauration a été interrompu. Réessayez la restauration SRAM depuis le menu de démarrage.

Si le fichier de sauvegarde est confirmé comme étant bon et que la restauration se termine sans erreur, l'alarme SR devrait disparaître. Si aucune sauvegarde n'a été effectuée avant le retrait de la carte, le contenu de la SRAM sera aux valeurs par défaut d'usine et tous les paramètres spécifiques à la machine devront être re-saisis.

Q3 : L'alarme FSSB apparaît immédiatement après l'installation de l'A20B-8200-0849, même si tous les amplificateurs d'asservissement sont alimentés. Que faut-il vérifier en premier ?

La cause la plus fréquente des alarmes FSSB immédiatement après un remplacement de carte mère est un câble de fibre optique FSSB perturbé. Lors de la manipulation de la carte, les câbles de fibre optique aux connecteurs COP10A sur la carte mère peuvent avoir été débranchés ou contaminés à la face d'extrémité de la fibre.

Inspectez chaque connexion de fibre FSSB sur la carte mère — confirmez que chacune est entièrement insérée et verrouillée. Nettoyez les faces d'extrémité des fibres avec un chiffon sec non pelucheux si une contamination est visible.

Q4 : L'A20B-8200-0849 peut-il être utilisé dans une machine 0i-F ?

Non. Le 0i-D (famille de cartes mères A20B-8200) et le 0i-F (une famille de cartes mères différente) sont des générations de contrôleurs distinctes avec des architectures matérielles différentes.

L'A20B-8200-0849 est spécifiquement pour la génération 0i-D. Le 0i-F nécessite sa propre carte mère, qui n'est pas rétrocompatible avec le matériel 0i-D.

Q5 : En quoi la révision matérielle A5 diffère-t-elle de la révision A1 du point de vue du technicien de réparation ?

D'un point de vue fonctionnel, il n'y a aucune différence — la carte A5 exécute le même logiciel et interagit avec le même matériel périphérique de la même manière que la carte A1.

D'un point de vue physique, certaines positions de connecteurs, placements de composants ou détails mineurs de la disposition de la carte peuvent différer entre les révisions, de sorte que les photographies d'installation de la carte A1 d'origine ne doivent pas être utilisées comme seule référence pour l'installation de la carte A5 — référez-vous aux connecteurs physiques et à leurs étiquettes sur la carte A5 elle-même.

La compatibilité des paramètres et des données est complète : aucune modification des paramètres de la machine n'est nécessaire lors du remplacement d'une carte A1 par une carte A5.
