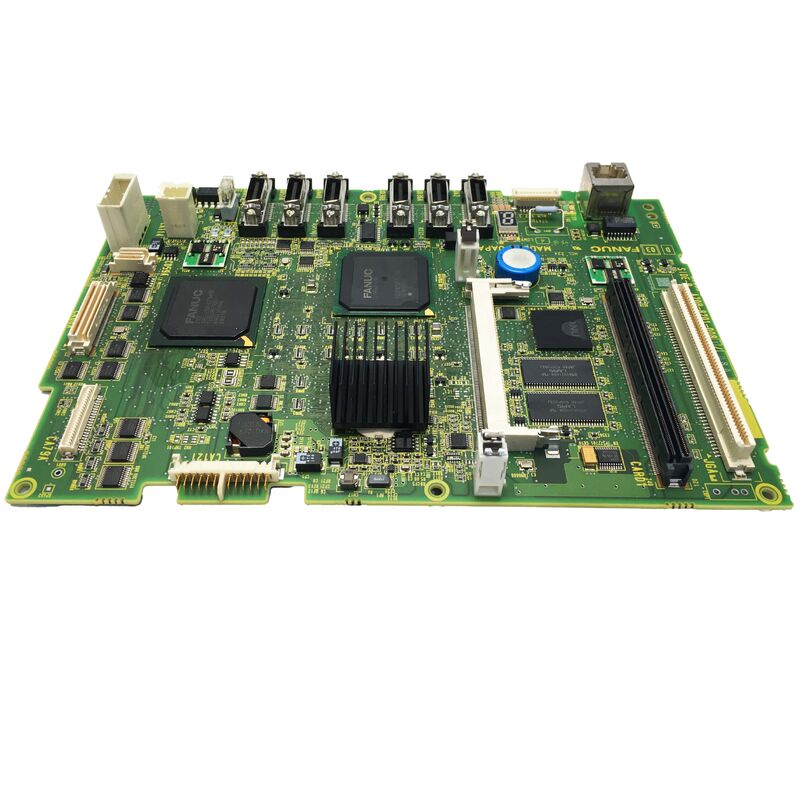

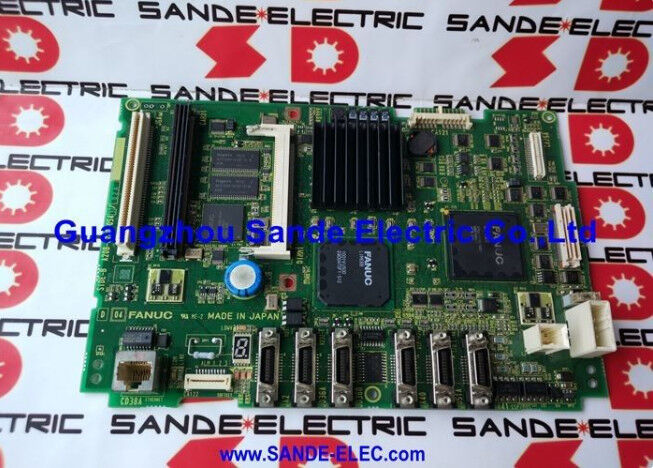

A20B-8201-0081 Fanuc PCB Board A20B82010081 A2OB-82OI-OO8I La carte de circuits imprimés Fanuc est une carte de circuits imprimés de type Fanuc.

FANUC A20B-8201-0081

Résumé

LeLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.est la carte de circuit imprimé principale de la série 0i-D de FANUC, la génération CNC que FANUC a introduite pour apporter un contrôle numérique par servo, un traitement de bloc à grande vitesse,et des capacités d'interpolation améliorées sur le marché des machines-outils de milieu de gamme et compactes.

Le 0i-D représentait une étape de génération par rapport au 0i-C, apportant des améliorations dans la bande passante de communication servo FSSB, un traitement de bloc plus rapide pour la découpe à haute vitesse par moule et moule,une meilleure synchronisation des broches, et des fonctions de sécurité intégrées dans un contrôleur de taille fixe pour répondre aux contraintes d'espace des tours CNC compacts et des centres d'usinage.

La famille de cartes A20B-8201 reflète l'évolution de FANUC d'une architecture plug-in modulaire (utilisée dans la série 16/18 et antérieure) vers une conception à haute intégration.

Lorsqu'un contrôleur de génération antérieure pourrait distribuer des fonctions sur quatre ou cinq sous-plaques branchables séparées, l'A20B-8201-0081 intègre le CPU de base, l'interface de bus servo FSSB,le canal de communication en série de la broche, l'interface du panneau d'opérateur et plusieurs connexions d'E/S sur une seule carte, réduisant le nombre de composants, le nombre de points de défaillance potentiels,et l'espace physique que l'électronique du contrôleur occupe.

La Série 0i-D est largement reconnue comme la CNC de définition des années 2010 pour les fabricants de machines-outils compactesLa qualité et le rapport coût-efficacité en ont fait le choix dominant pour les tours CNC et les centres d'usinage à 3 axes en Asie et de plus en plus en Europe et en Amérique du Nord..

La base installée de machines 0i-D est proportionnellement importante, ce qui entraîne une demande soutenue de cartes A20B-8201-0081 à mesure que les machines installées vieillissent et nécessitent une maintenance.

Principales spécifications

La génération du 0i-D ∙ Ce qui la distingue

Les améliorations de l'Oi-D par rapport à l'Oi-C se sont concentrées sur trois domaines qui étaient les plus importants pour les constructeurs de machines-outils: les performances du servo, la vitesse de traitement du programme et la sécurité.

Performance du servo FSSB:Le bus servo FSSB dans le 0i-D fonctionne à un cycle de communication plus rapide que le 0i-C ̇ la fréquence de rafraîchissement des commandes de servo est plus élevée,qui permet une fermeture de la boucle en position plus serrée et de meilleures performances de suivi à des vitesses d'alimentation élevées.

Pour les machines-outils qui coupent des contours complexes à grande vitesse,Cela signifie une finition de surface plus lisse et une meilleure précision aux transitions d'angle où la machine décélère et réaccélère entre les mouvements..

Traitement des programmes:Le processeur du 0i-D accédé via la carte A20B-8201-0081 atteint des vitesses de traitement de bloc plus élevées que son prédécesseur.

Ceci est pertinent pour les programmes d'usinage à grande vitesse avec de nombreux mouvements de segment court (typique de la finition de surface 3D), où le CNC doit lire, décoder,et exécuter des milliers de blocs par minute sans que l'axe se termine des mouvements programmés et momentanément habitant.

Un taux de traitement de bloc plus élevé permet des taux d'alimentation plus élevés sur des contours complexes sans ce problème de "faim".

CPMC et fonctions de sécurité:Le processeur PMC intégré du 0i-D, exécutant la logique de l'échelle du constructeur de machines-outils via la carte CPU principale, comprend un taux de balayage amélioré et une mémoire PMC plus disponible.FANUC a introduit des options de fonction de sécurité dans la génération 0i-D fonctionnalités de surveillance de la vitesse et de la position qui permettent un fonctionnement sécuritaire à vitesse réduite avec la protection de la machine ouverte, sans nécessiter un PLC de sécurité complètement séparé.

Remplacement de l'A20B-8201-0081 ¢ Étapes critiques de préparation

Le remplacement de la carte principale est la procédure d'entretien la plus risquée dans tout système CNC, et le 0i-D ne fait pas exception.

The consequences of an inadequate backup before proceeding can range from an afternoon of parameter re-entry to weeks of machine re-qualification — depending on what data was lost and whether backup copies existed.

Avant d'éteindre la machine pour le remplacement de la carte, les données suivantes doivent être sauvegardées sur un support externe (carte mémoire, connexion USB ou RS-232C,en fonction de ce que supporte l'unité MDI de la machine): tous les paramètres CNC, tous les programmes de pièces stockés dans la mémoire CNC, le programme d'échelle PMC et les paramètres PMC, toutes les données de décalage des outils et de coordonnées de travail,et tous les programmes macro personnalisés ou cycles définis par l'utilisateur.

Le manuel d'entretien du 0i-D fournit la procédure exacte pour chaque catégorie de données.

La batterie de secours SRAM du système 0i-D, qui maintient la mémoire CNC en marche pendant l'arrêt, doit être vérifiée pour vérifier la charge restante avant de commencer la procédure.

Une batterie presque épuisée peut perdre des données même pendant la brève coupure de courant nécessaire au remplacement de la carte.

Après l'installation de la carte de remplacement A20B-8201-0081, toutes les données sauvegardées doivent être restaurées dans la séquence correcte Ensuite, les programmes et les compensationsLa machine doit ensuite être remise à sa position d'origine et vérifiée pour la précision de l'axe avant de retourner à la production.

Questions fréquentes

Q1: Le CNC s'allume mais s'arrête à une alarme de système et ne passe pas au-delà de l'écran de démarrage.

Une alarme de démarrage du système peut provenir de plusieurs sources, pas nécessairement de la carte principale.la matrice LED affiche un code permettant d'identifier le sous-système dont l'auto-test a échoué lors du démarrage.

Les causes courantes en dehors de la carte à ce stade comprennent: la batterie SRAM s'est épuisée (causant une alarme de corruption de la mémoire), le module FROM a une erreur de somme de contrôle,ou la liaison de communication FSSB aux servo-amplificateurs n'a pas pu être établie.

Si le tableau LED affiche une alarme de processeur ou de bus interne, la carte principale est la cible de remplacement correcte.

Q2: L'A20B-8201-0081 peut-il être utilisé pour mettre à niveau une manette de la série 0i-C?

Le A20B-8201-0081 est conçu spécifiquement pour les plates-formes matérielles 0i-D, le châssis, le connecteur arrière-plan et le matériel de support (alimentation, cartes d'axe,Les panneaux d'opérateur sont différents de la génération 0i-C.L'architecture du logiciel est également différente.

Ces deux générations ne sont pas compatibles au niveau de la carte principale.

Q3: Quelles données sont stockées dans le modèle de remplacement A20B-8201-0081 lorsqu'il arrive neuf ou rénové?

Une carte neuve ou rénovée arrive avec une mémoire vierge (qui nécessite une charge complète de paramètres et de programmes) ou avec une configuration par défaut générique de l'usine FANUC.Aucune des deux conditions ne correspond à la configuration spécifique de la machine.

Tous les paramètres CNC, les enregistrements d'options, l'échelle PMC et les données du programme doivent être chargés à partir de la sauvegarde effectuée avant le retrait de la planche.

C'est normal et normal que le point critique soit une sauvegarde complète et actuelle avant le début de la procédure.

Q4: La machine est un tour CNC avec axe C et outillage en direct. Le A20B-8201-0081 prend en charge cette configuration?

Oui, le 0i-D prend en charge les configurations multi-axes, y compris l'axe C, l'axe Y sur les tours et les configurations simultanées multi-axes.en fonction des options logicielles enregistrées sur le système.

Ces options sont définies dans le logiciel FROM installé sur la carte principale et dans l'enregistrement des options FANUC du système.Confirmer que la version logicielle de la carte de remplacement et l'enregistrement de l'option correspondent au système original avant de procéder.

Les enregistrements d'options sur les systèmes FANUC sont liés à la configuration matérielle et doivent être réenregistrés après le remplacement de la carte principale.

Q5: Quel est le risque de manipulation de l'A20B-8201-0081 sans précautions appropriées en matière de DSE?

La carte contient plusieurs circuits intégrés CMOS à haute densité vulnérables aux décharges électrostatiques.

Les dommages causés par l'ESD sont particulièrement insidieux, car ils provoquent souvent des défaillances latentes.mais échoue prématurément des semaines ou des mois plus tard en raison de la dégradation de la tension de rupture de jonction dans les composants qui ont été soumis à des contraintes mais pas immédiatement détruits.

Toujours manipuler la planche en portant une sangle de poignet mise à la terre sur une surface de travail sûre contre les ESD, la planche restant dans son sac antistatique jusqu'au moment de l'installation.La carte de remplacement doit être conservée dans son emballage antistatique jusqu'à ce qu'elle soit nécessaire..
