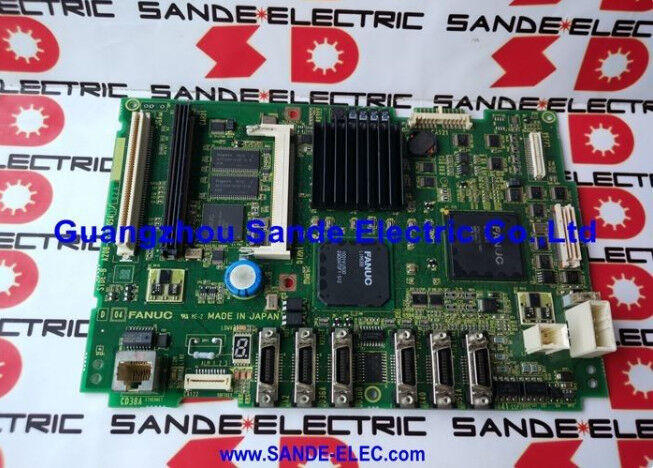

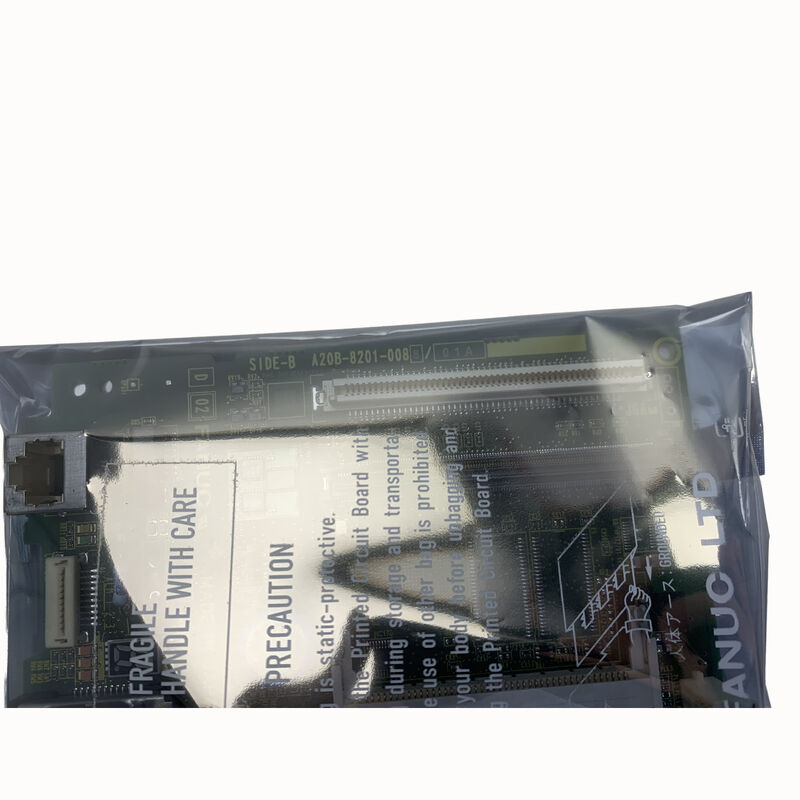

FANUC A20B-8201-0088 | Carte mère 0i-D Mate — Série A20B-8201, carte de contrôle maître pour contrôleurs CNC FANUC Série 0i-D Mate, origine Japon

Présentation

La FANUC A20B-8201-0088 est la carte mère principale pour le FANUC Série 0i-D Mate — une génération de CNC qui reflète une évolution fondamentale dans la manière dont FANUC regroupe son intelligence de contrôle.

La désignation "Mate" a une réelle signification technique : elle identifie la variante rationalisée et optimisée en coût de la plateforme 0i-D, conçue spécifiquement pour les configurations de machines-outils qui nécessitent la fiabilité totale et la précision du contrôle de mouvement du CNC i-series de FANUC, sans le nombre total d'axes et la profondeur d'options du produit phare 0i-D.

La famille de cartes A20B-8201 représente le changement d'architecture de FANUC vers des cartes à haute intégration dans la génération i-series.

Alors que la famille A16B-3200 (cartes mères pour les séries 16/18/0i-B) acceptait de nombreux modules DIMM enfichables séparés pour chaque zone fonctionnelle, la génération A20B-8201 intègre davantage de fonctions directement sur la carte.

La carte mère principale intègre la mémoire, l'interface du bus d'asservissement à fibre optique FSSB, l'interface série de la broche et les connexions d'E/S primaires — l'A20B-8201-0088 pour le 0i-D Mate représente cette philosophie de conception appliquée au format compact du contrôleur Mate.

La série 0i-D de FANUC, lancée à la fin des années 2000 et restant en production active bien dans les années 2010, a apporté une génération d'améliorations par rapport à la 0i-C : vitesse de traitement des blocs améliorée, communication d'asservissement FSSB plus avancée, performances de coupe à haute vitesse améliorées (en particulier pour l'usinage de matrices et de moules), et nouvelles fonctions de sécurité.

La variante Mate a rendu ces capacités disponibles dans un format adapté au segment des machines-outils compactes à grand volume — le tour CNC à 2 axes, le centre d'usinage à 3 axes et les marchés des machines spécialisées où les contrôles de classe Mate ont toujours dominé en termes d'unités installées mondiales.

Spécifications clés

0i-D Mate vs 0i-D complet — Comprendre la différence pour la maintenance

Le 0i-D Mate et le 0i-D complet partagent la même génération de CNC et bon nombre des mêmes capacités logicielles, mais les configurations matérielles diffèrent d'une manière qui est importante pour la gestion des pièces de rechange.

La carte mère du 0i-D complet (représentée par des cartes comme l'A20B-8200-0841 et ses variantes) est une carte physique différente avec des arrangements de connecteurs différents et une capacité d'extension différente de celle de l'A20B-8201-0088 utilisée dans le Mate.

La carte A20B-8201 Mate est physiquement plus petite et comporte moins de connecteurs d'interface que la carte mère du 0i-D complet — cela est approprié pour le nombre d'axes limité du Mate (généralement 2 à 3 axes contrôlés contre la limite plus élevée du 0i-D complet) et la configuration simplifiée des E/S.

Ces cartes ne sont pas interchangeables ; l'installation d'une carte mère 0i-D complète dans le rack ou le montage en panneau d'un contrôleur Mate n'est pas physiquement possible sans modification mécanique, et la configuration logicielle (enregistrements d'options, limites du nombre d'axes) devrait de toute façon correspondre à l'original.

Lors de l'approvisionnement d'un remplacement A20B-8201-0088, confirmez le numéro de pièce avec précision — d'autres variantes A20B-8201 (les -0081, -0083, -0212 et autres) servent différentes configurations 0i-D et contrôleurs robotiques et ne fonctionneront pas comme substituts.

Qu'est-ce qui est stocké sur l'A20B-8201-0088 et qu'est-ce qui ne l'est pas

Une question fréquente lors du remplacement de la carte mère concerne la rétention des données. Sur le 0i-D Mate, la carte elle-même contient certaines ressources matérielles fixes, mais les données spécifiques à la machine — paramètres, programmes de pièces, échelle PMC, décalages d'outils — résident dans des modules FROM et SRAM ou dans des zones de mémoire flash parfois intégrées à la carte mère ou dans des cartes enfichables séparées, selon la configuration matérielle spécifique du 0i-D Mate.

Avant de remplacer l'A20B-8201-0088, sauvegardez tout : tous les paramètres CNC via la fonction d'E/S, l'échelle PMC via la fonction d'E/S des paramètres PMC, tous les programmes de pièces via les E/S de la liste des programmes, et les données de coordonnées de travail et de décalage d'outils via les E/S de décalage.

Le 0i-D Mate prend en charge la carte mémoire (carte CF), la mémoire USB et le RS-232C comme supports d'E/S en fonction des options installées.

Après le remplacement, toutes les données sauvegardées doivent être rechargées et le système doit être vérifié pour le bon mouvement des axes, le fonctionnement de la broche et le fonctionnement des E/S PMC avant que la machine ne reprenne la production.

FSSB — Ce que cela signifie pour le système 0i-D Mate

L'un des changements les plus significatifs des générations CNC FANUC précédentes au 0i-D est l'utilisation universelle du FSSB (FANUC Serial Servo Bus) pour la communication des amplificateurs d'asservissement.

Alors que les contrôles précédents utilisaient des signaux analogiques ±10V ou des commandes de type PWM pour communiquer avec les amplificateurs d'asservissement, le 0i-D utilise un bus série à fibre optique — une liaison de communication dédiée à haute vitesse entre la carte mère et les amplificateurs d'asservissement, transportant les commandes de position, les commandes de vitesse et les données de retour dans un format numérique synchrone avec une latence très faible.

Sur la carte A20B-8201-0088, le circuit d'interface FSSB est intégré — les connecteurs à fibre optique et les puces de contrôle de communication FSSB sont intégrés à la carte mère, et non sur une carte de contrôle d'axe séparée comme dans les générations précédentes.

Cela signifie qu'une défaillance liée au FSSB qui aurait auparavant été isolée sur une carte d'axe amovible nécessite maintenant que la carte mère soit diagnostiquée ou remplacée si le matériel FSSB lui-même est défaillant.

FAQ

Q1 : Quelles procédures de sauvegarde sont obligatoires avant de remplacer l'A20B-8201-0088 ?

Sauvegardez tous les paramètres CNC (données SRAM), les programmes de pièces, l'échelle PMC et les tables de décalage sur un support externe avant de retirer la carte.

Sur le 0i-D Mate, ceux-ci sont accessibles via les menus MDI → SYSTEM → INPUT/OUTPUT.

Si la carte est tombée en panne d'une manière qui empêche le CNC de démarrer normalement, les paramètres doivent être récupérés à partir de la dernière sauvegarde externe.

Les installations sans sauvegarde actuelle font face à une ré-entrée des paramètres à partir de la documentation d'acceptation de la machine — un processus long qui souligne l'importance de maintenir des sauvegardes de paramètres planifiées dans le cadre de la maintenance de routine.

Q2 : Le CNC affiche une alarme système au démarrage qui empêche d'atteindre l'écran de fonctionnement normal. La carte peut-elle être déterminée comme défectueuse à partir de ce symptôme ?

Une alarme système au démarrage (alarme PS, alarme SV au démarrage, ou affichage d'un écran d'erreur CNC sans mouvement d'axe possible) peut résulter d'une défaillance de la carte mère, d'un amplificateur d'asservissement défaillant, d'une corruption des données SRAM ou d'un problème de communication FSSB.

Avant de conclure que la carte mère est défaillante, vérifiez le tableau de LED de diagnostic sur la face de la carte — chaque LED représente l'état d'un sous-système spécifique, et la combinaison de LED allumées/éteintes lors d'un démarrage défaillant identifie quel sous-système n'a pas été initialisé.

Le manuel de maintenance du 0i-D Mate fournit le tableau de diagnostic des LED. Ce n'est qu'après les diagnostics des LED et la confirmation que les tensions d'alimentation sont correctes que le remplacement de la carte doit être envisagé comme prochaine étape.

Q3 : La version Mate du 0i-D Mate prend-elle en charge les mêmes options logicielles que le 0i-D complet ?

L'ensemble des options logicielles disponibles sur le 0i-D Mate est un sous-ensemble du menu d'options du 0i-D complet.

Les options qui nécessitent plus que le nombre d'axes de base ou les ressources matérielles du Mate — telles que l'usinage simultané à 5 axes, le contrôle de trajectoire supplémentaire, ou le contrôle de contour AI haute performance — ne sont pas disponibles sur le Mate.

Les options qui sont enregistrées sur la carte A20B-8201-0088 (stockées dans la zone FROM de la carte ou via le système d'enregistrement d'options de FANUC) sont spécifiques à la configuration achetée de la machine d'origine.

Une carte de remplacement doit soit avoir les mêmes options enregistrées, soit être configurée pour correspondre via le processus d'enregistrement de clé d'option de FANUC.

Q4 : Comment la connexion FSSB échoue-t-elle et quels sont les symptômes lorsqu'elle se produit ?

La défaillance du FSSB sur le 0i-D Mate se manifeste généralement par des défauts d'axe d'asservissement qui apparaissent immédiatement à la mise sous tension, avant toute tentative de mouvement d'axe — les amplificateurs d'asservissement ne peuvent pas établir leur lien de communication avec la carte mère.

Les causes courantes de défaillance du FSSB comprennent : des dommages physiques au câble à fibre optique (cassé, plié ou contaminé à l'extrémité du connecteur), un émetteur-récepteur FSSB défaillant sur la carte mère ou l'amplificateur, ou une puce de communication FSSB défaillante sur la carte mère.

Le remplacement du câble FSSB est la première étape de diagnostic — ces câbles sont des articles consommables qui peuvent être achetés séparément.

Si le remplacement du câble ne rétablit pas la communication FSSB, la carte mère ou l'interface FSSB de l'amplificateur d'asservissement nécessite une investigation plus approfondie.

Q5 : L'A20B-8201-0088 est-elle réparable après une défaillance causée par une surtension ?

Une surtension suffisamment importante pour endommager la carte mère endommage généralement d'abord les circuits de protection d'entrée (diodes TVS, varistances) et peut également endommager les circuits intégrés de régulation de tension ou les puces de communication FSSB.

Les centres de réparation spécialisés FANUC ayant accès à des bancs d'essai 0i-D peuvent souvent réparer les cartes endommagées par des surtensions en remplaçant les composants de protection et de communication affectés, restaurant ainsi la pleine fonctionnalité de la carte.

Le coût de la réparation par rapport au coût d'une carte de remplacement dépend de l'étendue des dommages — les cartes avec des pistes de PCB brûlées ou des processeurs intégrés défaillants ne sont généralement pas économiquement réparables, tandis que les cartes avec des dommages localisés aux composants de protection sont fréquemment restaurées avec succès.
