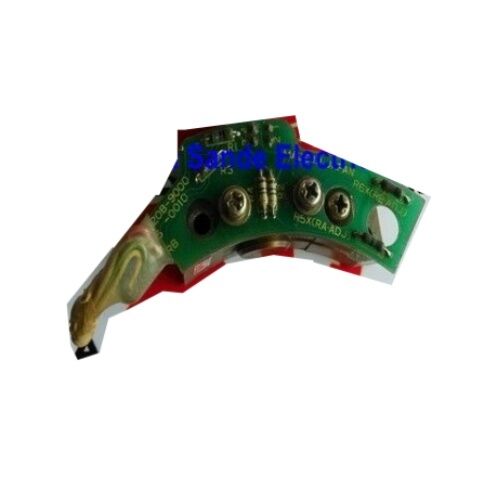

FANUC A20B-9000-0380 — Carte de capteur de moteur de broche

Ce que cette pièce est

Parcourez l'atelier de presque tous les ateliers d'usinage équipés de matériel contrôlé par FANUC des années 1980 au début des années 2000, et vous rencontrerez la série de capteurs FANUC A20B-9000 effectuant un travail discret et peu glamour à l'intérieur du moteur de broche. La A20B-9000-0380 est un circuit imprimé de capteur et de convertisseur de signal pour moteur de broche — une carte petite mais mécaniquement critique qui se trouve dans le carter du moteur, lit les signaux de prise optique générés par le rotor en rotation, et convertit ces formes d'onde sinusoïdales analogiques en signaux numériques propres en onde carrée que le système de contrôle CNC FANUC peut réellement utiliser.

Sans que cette carte fonctionne correctement, le contrôle n'a aucune image fiable de ce que fait la broche. Le retour de vitesse s'effondre, l'orientation de la broche échoue, et le taraudage rigide — qui dépend entièrement de la connaissance de la position angulaire exacte de la broche à tout moment — devient impossible. La machine peut encore fonctionner dans un mode dégradé, mais toute opération qui dépend d'un mouvement coordonné broche-avance échouera avec une alarme ou produira de la ferraille.

Fonction et chemin du signal

L'ensemble de capteurs d'un moteur de broche AC FANUC fonctionne en deux étapes. La première étape est l'élément de prise optique lui-même — un réseau de photodétecteurs qui lit un disque ou un anneau codé sur l'arbre du rotor, générant des sorties sinusoïdales analogiques (sin/cos) lorsque l'arbre tourne. Ces signaux analogiques transportent des informations de position et de vitesse mais ne peuvent pas être lus directement par le contrôleur CNC numérique.

La deuxième étape est le circuit imprimé de convertisseur de signal A20B-9000-0380. Il prend la sortie brute sin/cos du capteur, la traite via ses circuits intégrés, et produit :

• Sortie d'impulsions incrémentales en quadrature — signaux en onde carrée de phase A et B à partir desquels le contrôle calcule la vitesse et la direction de rotation
• Impulsion de référence zéro (impulsion d'un tour) — une impulsion de marqueur générée une fois par tour complet de l'arbre moteur, d'une durée d'environ 120 microsecondes, que le contrôle utilise pour établir une référence angulaire absolue chaque fois que la broche est mise à zéro.

Cette combinaison est ce qui rend possibles les fonctions d'orientation de broche, de contrôle d'axe C (sur les machines où la broche sert également d'axe de positionnement) et de taraudage rigide sur les systèmes FANUC hérités.

Informations sur la pièce en un coup d'œil

La série A20B-9000 en contexte

La série A20B-9000 couvre plusieurs variantes de cartes de capteur de broche qui se ressemblent superficiellement mais ne sont pas interchangeables. Les modèles -0300 et -0380 sont fréquemment répertoriés ensemble par les spécialistes des pièces FANUC et remplissent des fonctions comparables sur différentes générations de moteurs de broche. D'autres variantes de la même famille — y compris les -0120, -0180 et -0500 — couvrent différentes tailles de châssis de moteur, configurations de connecteurs ou dispositions de circuits révisées introduites à différents moments de l'histoire de la production des moteurs de broche FANUC.

Obtenir le bon suffixe n'est pas facultatif. Substituer la mauvaise variante A20B-9000 empêchera soit la carte de s'adapter au connecteur physique du moteur, produira des comptages d'impulsions incorrects qui causeront des erreurs de position, soit provoquera une alarme immédiate du CNC lors de l'activation de la broche. Lors de la commande d'un remplacement, vérifiez toujours le numéro de pièce sur la plaque signalétique du moteur ou l'étiquette de la carte de capteur d'origine plutôt que de vous fier uniquement à la taille du châssis du moteur.

Quand cette carte tombe en panne — symptômes à connaître

L'A20B-9000-0380 est un circuit imprimé passif sans refroidissement actif ni pièces mobiles, il a donc tendance à durer plus longtemps que de nombreux autres composants du système de broche. Lorsqu'il tombe en panne, les causes les plus courantes sont la contamination due à l'infiltration de brouillard d'huile dans le carter du moteur, la fatigue des joints de soudure induite par les vibrations, ou la dégradation due à l'âge des composants optiques du côté de la prise.

Les alarmes CNC typiques associées à la défaillance de la carte encodeur sur les systèmes FANUC comprennent :

• SP9001 / SP9002 — Erreur de retour de vitesse du moteur de broche
• SP9003 — Anomalie du signal du codeur de position de broche
• 434 / 435 — Déconnexion du capteur de broche ou perte de signal (le numéro d'alarme varie selon la génération du CNC)

Avant de condamner la carte A20B-9000-0380 elle-même, il convient de vérifier le connecteur entre la carte et le câble de rétroaction du moteur, car l'interface à 12 broches est un point faible connu sur les machines soumises à des vibrations élevées ou à une maintenance peu fréquente. Une broche lâche ou corrodée produira des symptômes identiques à ceux d'un circuit imprimé défectueux.

Considérations sur l'approvisionnement et la réparation

FANUC ne fabrique plus l'A20B-9000-0380 en tant que nouvel article de production. Les unités d'origine authentiques — souvent décrites comme des stocks OEM Japon — circulent sur le marché des surplus industriels et des spécialistes des pièces CNC. Avant d'acheter, confirmez avec le fournisseur que :

1. L'unité a été testée électriquement (pas seulement inspectée visuellement)
2. Le connecteur à 12 broches et tous les joints de soudure traversants sont intacts
3. La surface de la prise optique est propre et exempte de contamination

Pour les machines où le coût d'immobilisation est élevé, certaines sociétés de service CNC proposent la réparation au niveau de la carte des composants de la série A20B-9000, les restaurant à un état de service à un coût considérablement inférieur à celui de l'approvisionnement d'un remplacement à partir de stocks excédentaires. Cela vaut la peine d'être exploré si l'élément de prise optique lui-même est toujours intact et que la défaillance est limitée aux circuits de conversion de signal.

FAQ

Q1 : Quels moteurs de broche FANUC utilisent la carte encodeur A20B-9000-0380 ?

L'A20B-9000-0380 est conçu pour les moteurs de broche AC FANUC de première génération qui utilisent un capteur de prise optique interne avec une interface de rétroaction à 12 broches. Il est fréquemment associé à l'A20B-9000-0300 dans les listes de pièces, indiquant une utilisation commune dans une famille de châssis de moteurs de broche FANUC produits à la même époque. Comme FANUC ne publie pas de tableau de correspondance complet dans le domaine public, le moyen le plus fiable de confirmer la compatibilité est de comparer le numéro de pièce imprimé sur la carte de capteur existante à l'intérieur de votre moteur avec l'unité de remplacement avant l'achat. Si le moteur a déjà été réparé ou remanufacturé, le numéro de pièce d'origine de la carte peut avoir déjà changé.

Q2 : L'A20B-9000-0380 peut-il être remplacé par une autre variante A20B-9000 si la pièce exacte n'est pas disponible ?

Pas sans vérification. La série A20B-9000 couvre plusieurs variantes de capteurs de broche qui diffèrent par le brochage du connecteur, le nombre d'impulsions de sortie et la conception du circuit. Une carte physiquement similaire avec un suffixe différent peut ne pas produire la même fréquence d'impulsions ou se connecter à la même interface à 12 broches, entraînant des erreurs de calcul de vitesse ou des conditions d'alarme immédiates sur le CNC. Si le suffixe -0380 exact n'est pas disponible, un technicien de service qualifié FANUC ou un spécialiste expérimenté des pièces CNC devrait examiner les spécifications du moteur avant toute tentative de substitution croisée.

Q3 : Avec quelles générations de contrôle CNC cette carte est-elle compatible ?

L'A20B-9000-0380 a été produit pour fonctionner avec les systèmes CNC FANUC qui acceptent le format de rétroaction du capteur de broche utilisé par les moteurs de broche AC FANUC de première génération — couvrant des systèmes tels que la série 0, la série 10/11, la série 15 de FANUC et le matériel de contrôle associé de la période de production correspondante. Les machines utilisant ces contrôles avec des moteurs de broche compatibles sont l'application principale. Les systèmes de broche FANUC ultérieurs sont passés à des technologies d'encodeur différentes (telles que les familles de capteurs αi et βi), qui utilisent des cartes et des connecteurs entièrement différents. L'A20B-9000-0380 ne s'applique pas à ces générations de moteurs.

Q4 : Cette carte est-elle la même que le codeur de position de broche (pulsecoder série A860) ?

Non — ce sont deux composants distincts qui remplissent des rôles différents dans le système de broche FANUC. L'A20B-9000-0380 est une carte de convertisseur de signal de capteur montée à l'intérieur du carter du moteur de broche, convertissant la sortie de prise optique interne en signaux de rétroaction numériques. Les codeurs de position série A860 (tels que les familles A860-0309 ou A860-0382) sont des capteurs externes généralement montés sur le nez de la broche ou via un accouplement mécanique, utilisés spécifiquement pour l'orientation de broche à haute résolution et le contrôle d'axe C. Sur de nombreuses machines, les deux types de rétroaction existent simultanément — le capteur moteur interne gère la régulation de vitesse tandis que le codeur de position externe gère le positionnement angulaire.

Q5 : Comment l'A20B-9000-0380 doit-il être manipulé et stocké pour éviter les dommages avant l'installation ?

Comme tous les circuits imprimés d'encodeur FANUC de précision, l'A20B-9000-0380 doit être manipulé avec les précautions ESD standard — bracelet de mise à la terre et emballage antistatique. La surface de la prise optique (si exposée) doit être maintenue complètement exempte d'empreintes digitales, d'huile et de poussière ; même un film fin de contamination sur le trajet optique réduira la qualité du signal et peut provoquer des alarmes intermittentes sous vibration. Le stockage à long terme doit se faire dans un sac antistatique scellé, dans un environnement sec et à température stable, à l'abri des champs magnétiques et de la lumière directe du soleil. Avant l'installation, inspectez le corps du connecteur à 12 broches pour tout axe déformé ou enfoncé, car les dommages au connecteur pendant l'expédition sont la cause la plus fréquente de problèmes avec les cartes d'occasion provenant de fournisseurs de surplus.
