Encodeur FANUC A20B-9000-0500 — Carte encodeur de moteur de broche pour systèmes CNC FANUC

Ce que ce composant est — et pourquoi il est important

Le A20B-9000-0500 est une carte encodeur de moteur de broche FANUC, faisant partie de la série A20B-9000 de capteurs de rétroaction utilisés dans les systèmes d'usinage CNC FANUC. Son rôle est au cœur du contrôle en boucle fermée de la broche : monté sur le moteur de broche, il mesure en continu la position et la vitesse de rotation, renvoyant ces données à l'amplificateur de broche et à la commande CNC afin que le système puisse réguler exactement la vitesse de rotation de la broche et — surtout — sa position à tout moment.

Ce dernier point mérite d'être souligné. Le contrôle de la broche ne consiste pas simplement à atteindre un régime moteur cible. Des opérations telles que le taraudage rigide, le filetage et l'orientation de la broche exigent que la commande CNC connaisse la position angulaire précise de l'arbre de broche à tout instant. La carte encodeur est ce qui rend cette conscience de la position possible. Sans encodeur fonctionnel, la broche revient au mieux à un comportement en boucle ouverte — et plus couramment, la commande CNC génère une alarme de rétroaction de broche et refuse de lancer le programme.

Le A20B-9000-0500 est également référencé sous le nom de A20B90000500 dans certains catalogues de pièces — les deux désignations se réfèrent au même composant.

La série d'encodeurs A20B-9000 dans son contexte

FANUC utilise un système de numérotation structuré pour sa gamme d'encodeurs de broche. La série A20B-9000 englobe une famille de cartes encodeurs de moteur de broche conçues pour être intégrées dans les moteurs de broche AC FANUC. Chaque variante de la série — y compris les A20B-9000-0380, A20B-9000-0300, A20B-9000-0010 et A20B-9000-0500 — est adaptée à des types de moteurs spécifiques et à des configurations d'amplificateurs de broche.

Ces cartes encodeurs sont distinctes des codeurs à impulsions de la série A860 utilisés sur les axes d'avance servo FANUC. Alors que la famille A860 gère les exigences de rétroaction des axes d'avance linéaires et rotatifs, les cartes A20B-9000 sont spécifiquement conçues pour les exigences de vitesse et de puissance plus élevées des moteurs de broche — machines effectuant des opérations de coupe continues à des milliers de tours par minute, souvent avec des conditions de refroidissement et de vibration qu'un encodeur d'axe servo ne rencontrerait jamais.

Comprendre quelle variante est correcte pour une machine donnée nécessite de faire correspondre l'encodeur au modèle de moteur spécifique. L'utilisation d'un encodeur incorrect au sein du même facteur de forme physique peut entraîner des erreurs de comptage, des données de vitesse erronées ou des alarmes de commande, même si l'unité s'allume normalement.

Rôle technique dans la boucle de contrôle de la broche

Lorsqu'un opérateur saisit une commande S — par exemple, S3000 M03 — la séquence d'événements qui suit est plus complexe qu'il n'y paraît. L'amplificateur de broche alimente le moteur, la broche commence à accélérer, et la carte encodeur commence immédiatement à générer des impulsions de rétroaction proportionnelles à la rotation réelle de l'arbre. L'amplificateur compare ces impulsions à la vitesse commandée et ajuste sa sortie en continu pour réduire l'écart.

À l'état stable, l'encodeur maintient la boucle fermée : toute déviation du régime moteur cible causée par une variation de la charge de coupe, des effets thermiques ou une fluctuation de l'alimentation est détectée et corrigée en temps réel. C'est ce qui confère aux entraînements de broche FANUC leur stabilité de vitesse caractéristique sous des charges de copeaux variables — l'encodeur met à jour le calcul de commande de l'amplificateur en continu tout au long de la coupe.

Pour les opérations nécessitant un contrôle de position — le taraudage rigide étant le plus courant — l'encodeur fournit également une référence de phase absolue. La commande CNC connaît la position de la broche dans une révolution, ce qui lui permet de synchroniser la rotation de la broche avec l'avance de l'axe Z pour produire un pas de filetage précis, même face à de légères variations de vitesse pendant le cycle de taraudage.

Caractéristiques physiques et emplacement d'installation

La carte encodeur A20B-9000-0500 est conçue pour être montée à l'arrière du moteur de broche, généralement sous l'ensemble du ventilateur de refroidissement. Sur la plupart des configurations de moteurs de broche FANUC, le ventilateur se monte à l'arrière du bâti moteur, et l'encodeur se situe entre le carter du ventilateur et le flasque moteur, fixé à l'extension de l'arbre moteur.

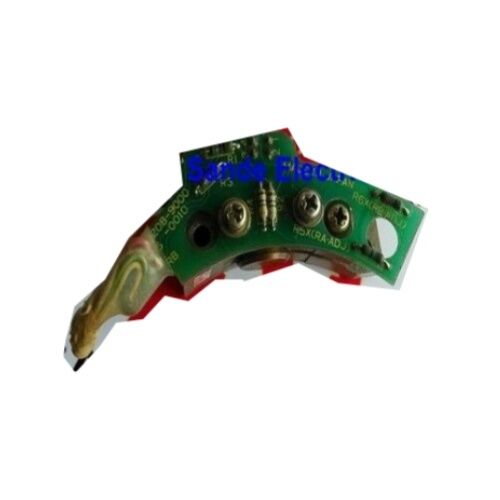

Physiquement, l'unité se compose d'un circuit imprimé de détection (l'élément stator) et d'un disque rotor ou cible qui se monte sur l'arbre en rotation. Le circuit imprimé détecte la rotation de la cible et génère le signal de rétroaction. Parce que le rotor est mécaniquement couplé à l'arbre, la carte encodeur nécessite un alignement soigneux lors de l'installation — même une légère excentricité dans le montage du rotor peut provoquer du bruit dans le signal de rétroaction, qui se manifeste par une instabilité, des vibrations ou des irrégularités de vitesse intermittentes pendant le fonctionnement.

La sortie de l'encodeur se connecte à l'amplificateur de broche — généralement via le bornier JY2 ou équivalent — à l'aide d'un câble blindé dédié. L'intégrité du câble est une source courante de défauts liés à l'encodeur qui n'impliquent pas la carte encodeur elle-même ; il est utile de vérifier cela avant de condamner la carte lors du dépannage.

Symptômes de défaillance courants indiquant ce composant

La défaillance de l'encodeur de broche se manifeste de plusieurs manières reconnaissables. Connaître ces schémas permet de gagner du temps de diagnostic et d'éviter des remplacements de pièces inutiles.

Alarme de rétroaction de broche au démarrage ou pendant l'accélération. C'est l'indication la plus directe. Sur les commandes FANUC 0i, 16i, 18i et similaires, le numéro d'alarme fera référence à un écart de vitesse de broche, à une déconnexion de l'encodeur ou à une anomalie du signal de rétroaction.

La broche oscille ou vacille à vitesse constante. Si le moteur atteint approximativement le régime moteur correct mais oscille ensuite et récupère rythmiquement, l'encodeur génère un signal bruyant ou intermittent plutôt qu'une défaillance franche. Cela peut être causé par un disque rotor endommagé, du matériel de montage desserré permettant au rotor de vaciller, ou des dommages aux éléments de détection sur le circuit imprimé lui-même.

Le taraudage rigide produit un pas inexact ou des filets déchirés. Les opérations dépendant de la position sont sensibles même à de petites erreurs de comptage dans l'encodeur. Des erreurs de pas systématiques dans les trous taraudés — où le filetage est systématiquement trop long ou trop court — peuvent indiquer une usure de l'encodeur qui n'a pas encore généré d'alarme franche.

Aucune rétroaction de broche, la broche fonctionne en boucle ouverte ou pas du tout. Une défaillance complète de la carte encodeur empêche généralement la commande CNC d'exécuter les commandes de broche, affichant une alarme immédiatement.

Avant de remplacer la carte encodeur, vérifiez toujours le câble et le connecteur de l'encodeur. L'infiltration de liquide de refroidissement dans le connecteur, les dommages au câble près du flasque moteur et les broches corrodées provoquent des symptômes identiques à une défaillance de la carte pour une fraction du coût de remplacement.

Considérations d'approvisionnement

Le A20B-9000-0500 est un composant FANUC d'origine. Pour les machines en production active, le choix entre un stock neuf ancien, une unité professionnellement remise à neuf et une unité d'occasion testée est largement une décision de gestion des risques.

Le stock OEM neuf, lorsqu'il est disponible, offre la plus grande confiance en matière de durée de vie — mais les cartes encodeurs FANUC des anciennes générations de machines ne sont pas toujours facilement disponibles par les canaux standard, et lorsqu'elles le sont, elles sont plus chères. Les unités remises à neuf par des spécialistes réputés de composants CNC qui testent sur des équipements de test d'entraînement de broche en fonctionnement avant l'expédition offrent une alternative pratique. Le critère clé est de savoir si le fournisseur teste sous charge dynamique, et pas seulement la continuité à la mise sous tension.

Quelle que soit l'historique de l'unité, une installation correcte et une inspection du câble sont aussi importantes que la qualité du composant lui-même. De nombreuses situations de « remplacement d'encodeur » se résolvent au niveau du câble ou du connecteur sans aucun travail au niveau de la carte requis.

Questions fréquemment posées

Q1 : Quelle est la différence entre le A20B-9000-0500 et les autres cartes encodeurs de la série A20B-9000 telles que les A20B-9000-0380 ou A20B-9000-0300 ?

Chaque variante de la série A20B-9000 est adaptée à un modèle de moteur de broche FANUC spécifique ou à une génération de moteur. Le numéro de suffixe (0500, 0380, 0300, etc.) identifie la révision de conception spécifique et le type de moteur pour lequel il est calibré. Ils partagent un concept physique commun — un circuit imprimé encodeur monté à l'arrière du moteur de broche — mais diffèrent par la géométrie de détection, la sortie d'impulsions et l'interface électrique. L'utilisation d'une variante incorrecte sur un moteur entraînera des lectures de vitesse incorrectes, des alarmes de broche ou des erreurs de comptage silencieuses. Confirmez toujours le numéro de pièce par rapport à la plaque signalétique du moteur ou à la liste des pièces de la machine plutôt que de supposer que l'ajustement physique signifie une compatibilité fonctionnelle.

Q2 : Cette carte encodeur peut-elle être réparée, ou doit-elle être remplacée purement et simplement ?

La réparation au niveau des composants est techniquement possible et pratiquée par des entreprises spécialisées dans la réparation de CNC avec l'équipement adéquat. Le circuit imprimé de détection peut subir des défaillances dans le circuit de détection optique ou magnétique, les composants de conditionnement du signal ou l'étage du pilote de sortie — tous réparables en principe. Cependant, la précision mécanique de la relation rotor-stator est aussi importante que l'électronique, donc toute réparation doit également vérifier que le matériel de montage et l'état du rotor sont dans les tolérances. Pour un encodeur de broche, où une erreur de comptage subtile entraîne des problèmes de qualité réels dans les pièces produites par la machine, les tests après réparation doivent inclure une vérification dynamique aux vitesses de fonctionnement réelles — pas seulement un test statique sur banc.

Q3 : La machine affiche une alarme d'encodeur de broche. Comment puis-je confirmer qu'il s'agit de la carte encodeur et non du câble ?

Commencez par le câble avant de toucher la carte encodeur. Débranchez le câble de l'encodeur à l'extrémité de l'amplificateur de broche et inspectez les broches du connecteur pour la corrosion, les contacts pliés ou les résidus de liquide de refroidissement. Vérifiez ensuite la continuité du câble entre le connecteur de l'amplificateur et le connecteur de l'encodeur au niveau du moteur, en recherchant particulièrement les ouvertures intermittentes dans les conducteurs blindés — le mode de défaillance de câble le plus courant. Si le câble est bon, et que l'alarme persiste avec un câble de substitution connu pour être bon, alors la carte encodeur elle-même est la cause la plus probable. Sur certaines commandes FANUC, la page de diagnostic affiche les données brutes de rétroaction de l'encodeur ; si ces données sont absentes ou erratiques avec un bon câble connecté, la carte encodeur a presque certainement échoué.

Q4 : Le A20B-9000-0500 est-il compatible avec les commandes FANUC série 0 et les séries plus récentes 16i/18i/0i ?

La compatibilité est déterminée par le moteur de broche et l'amplificateur de broche utilisés, et non directement par la série de commande CNC. La carte encodeur s'interface avec l'amplificateur de broche — si l'amplificateur n'est pas modifié et que le moteur n'est pas modifié, le remplacement d'un A20B-9000-0500 défectueux par une unité identique restaurera la fonction normale, quelle que soit la génération de commande CNC en amont. Les questions de compatibilité surviennent lorsqu'une machine a été recontrôlée ou lorsqu'un amplificateur de broche a été remplacé par une unité d'une génération différente — dans ces cas, les exigences d'interface de l'encodeur du nouvel amplificateur doivent être vérifiées par rapport à ce que fournit le A20B-9000-0500.

Q5 : Comment le A20B-9000-0500 doit-il être stocké s'il ne peut pas être installé immédiatement ?

Stockez l'unité dans son emballage antistatique d'origine ou un emballage équivalent de protection ESD, dans un environnement propre et sec avec une température stable — à l'abri de la lumière directe du soleil, de l'humidité et des sources de vibrations. Le circuit imprimé de détection contient des composants sensibles aux décharges électrostatiques, et l'élément rotor (s'il est inclus en tant qu'ensemble) peut être endommagé par des impacts qui ne marqueraient pas visiblement le boîtier. Évitez de stocker l'unité à proximité de champs magnétiques puissants. La plupart des spécialistes des composants CNC recommandent une installation dans les 12 à 18 mois suivant le retrait du stockage pour une fiabilité optimale ; les unités stockées au-delà de cette période doivent être testées fonctionnellement avant l'installation sur une machine de production.

La carte encodeur A20B-9000-0500 doit être adaptée au modèle de moteur de broche FANUC correct. Vérifiez toujours la compatibilité par rapport à la plaque signalétique du moteur et à la documentation de la machine avant l'installation. Le remplacement de l'encodeur doit être effectué avec la machine complètement verrouillée et le moteur de broche refroidi à température ambiante.
