A660-2005-T505 Le câble du servomoteur Fanuc A6602005T505 A66O-2OO5-T5O5

A660-2005-T505 | Câble d'encodeur pour codeur d'impulsions FANUC — Connecteur coudé/haute flexibilité/classé pour chaîne de traînage/servomoteurs Alpha et Beta

Câble d'encodeur à connecteur coudé — Même signal, direction de sortie différente

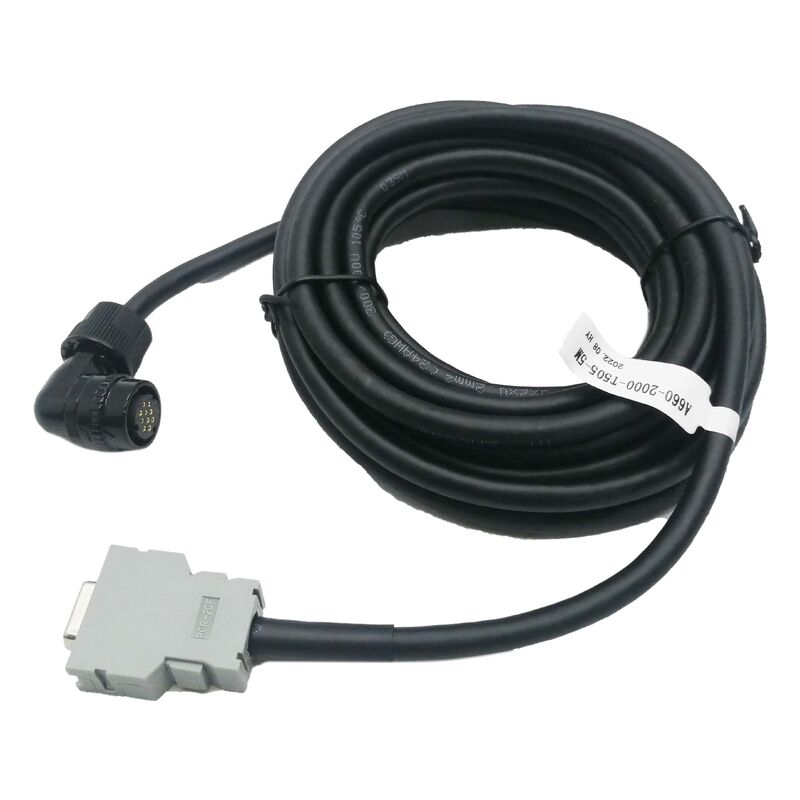

L'A660-2005-T505 est la version coudée (coudée) de FANUC du câble codeur d'impulsions — fonctionnellement identique au connecteur droit A660-2005-T506 en termes de contenu du signal, de flexibilité et de résistance à l'huile, mais avec le corps du connecteur côté moteur orienté à 90° par rapport à l'axe du câble. Là où le connecteur T506 droit sort du câble dans l'alignement du corps du câble, le connecteur coudé T505 sort du câble à angle droit : le câble quitte le boîtier du connecteur latéralement plutôt qu'axialement.

Cette différence de géométrie du connecteur est la seule distinction de spécification entre le T505 et le T506 : les deux connectent la même interface de codeur d'impulsions FANUC à la même entrée d'encodeur CN2 de l'amplificateur FANUC SVM.

Informations clés sur le produit

Quand choisir le T505 coudé plutôt que le T506 droit

Le choix de l'orientation du connecteur se résume à l'espace disponible au niveau de la prise codeur d'impulsions du moteur :

Espace derrière le connecteur de l'encodeur :Le connecteur T506 droit nécessite un espace libre directement derrière la prise du codeur du moteur – un espace pour que le corps du connecteur et le câble puissent s'étendre axialement. Dans de nombreuses installations de machines-outils CNC, les moteurs sont montés contre des murs, dans des évidements ou dans des orientations où cet espace axial n'existe pas.

Connecteur coudé lorsque l'espace axial est restreint :La sortie à 90° du T505 signifie que le câble s'écarte sur le côté : le connecteur peut être entièrement inséré et verrouillé sur la prise du codeur d'impulsions même lorsqu'il n'y a pas d'espace derrière le moteur. Dans les positions de montage du moteur confinées, le T505 permet l'installation de câbles là où le T506 ne peut pas être utilisé.

Sens d'acheminement des câbles :Le connecteur coudé permet également un acheminement plus propre des câbles où la direction naturelle d'acheminement des câbles est perpendiculaire à l'axe de l'arbre du moteur — le T505 aligne la sortie du câble avec la direction d'acheminement sans obliger le câble à faire un virage brusque près du connecteur.

Applications

Axes d'asservissement des centres d'usinage CNC - montage moteur confiné :Moteurs montés dans des renfoncements, à proximité d'éléments structurels ou contre des murs de panneaux où le T506 droit ne peut pas être installé en raison du manque de jeu axial derrière la prise du codeur d'impulsions.

Servomoteurs FANUC Beta BM :Confirmé dans la documentation de maintenance en tant que câble de service pour les connexions du codeur d'impulsions du moteur FANUC Beta BM — servomoteurs compacts où les contraintes de montage nécessitent fréquemment le connecteur coudé.

Broche de centre de tournage CNC et axes d'avance :Servomoteurs FANUC sur tours CNC où la géométrie d'installation du moteur nécessite une sortie de câble à 90°.

Entraînements des axes du bras du robot FANUC :Servomoteurs à entraînement commun dans les robots FANUC où la position de montage du moteur restreint l'accès au connecteur droit.

FAQ

Q1 : Quelle est la différence entre A660-2005-T505 et A660-2005-T506 ?

Le T505 est doté d'un connecteur coudé (90°, coudé) à l'extrémité du moteur ; Le T506 a un connecteur droit. Toutes les autres spécifications (protocole de signal, indice de flexibilité, résistance à l'huile, capacité de chaîne porte-câble et connecteur côté amplificateur) sont identiques. Sélectionnez T505 lorsque la position de montage du moteur ne permet pas d'espace axial derrière la prise du codeur d'impulsions ; sélectionnez T506 lorsque la sortie directe est préférable ou que l'espace le permet.

Q2 : Qu'est-ce que le moteur FANUC Beta BM et pourquoi utilise-t-il le câble T505 ?

Les moteurs FANUC Beta BM sont des servomoteurs compacts de la série Beta de FANUC — généralement utilisés pour les petits axes servo sur les machines CNC à moindre coût, les rectifieuses CNC et comme entraînements d'axes auxiliaires sur les centres d'usinage. Le facteur de forme compact du Beta BM et les contraintes de montage des configurations de machines-outils plus petites nécessitent plus fréquemment le connecteur T505 coudé. T505 est confirmé dans les spécifications du câble servo Beta BM de FANUC.

Q3 : Le connecteur coudé du A660-2005-T505 est-il fixe à 90° ou réglable ?

Le connecteur T505 a un angle fixe de 90° — la direction de sortie du câble par rapport à la face de contact du connecteur est fixée par la géométrie du boîtier du connecteur et ne peut pas être ajustée après la fabrication. Avant d'installer le T505, vérifiez que la direction de sortie fixe à 90° s'aligne avec le chemin d'acheminement prévu du câble, pour éviter de créer un coude brusque du câble à proximité du connecteur qui mettrait le câble sous tension.

Q4 : L'A660-2005-T505 peut-il être utilisé pour les mêmes moteurs que le T506 ?

Oui — Les T505 et T506 utilisent les mêmes types de moteurs (servomoteurs FANUC séries Alpha i et Beta avec interfaces de codeur d'impulsions) avec la même interface électrique. La compatibilité du moteur est déterminée par les spécifications électriques du câble (série de codeurs d'impulsions) et non par l'orientation du connecteur. Si le moteur et la position de montage sont compatibles avec l'une ou l'autre orientation du connecteur, T505 et T506 sont des sélections valides.
