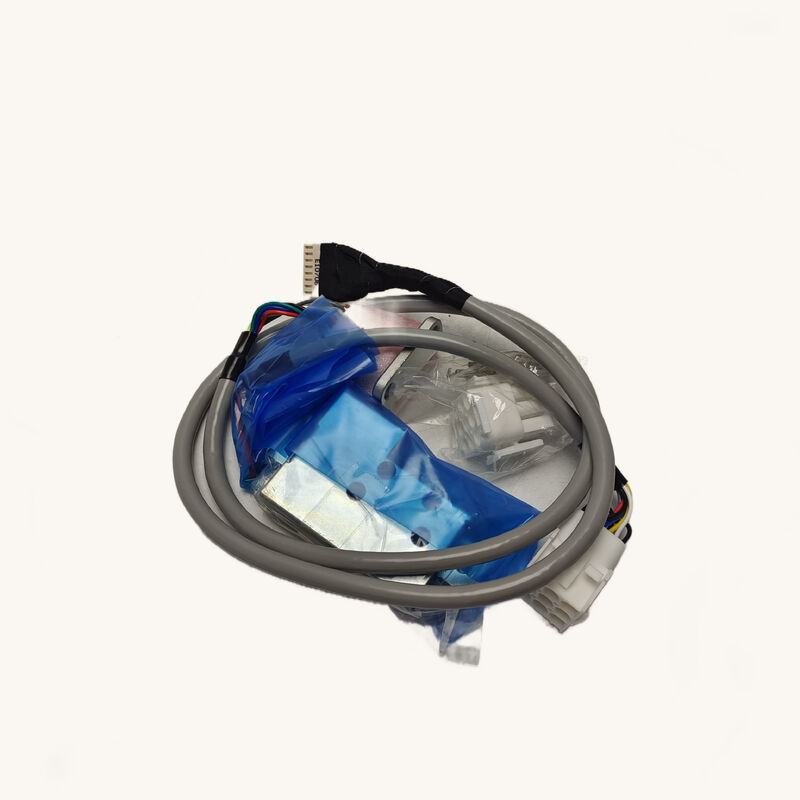

Encodeur d'arbre PLG Mitsubishi TS1860N1170 — Dispositif de retour d'origine pour les systèmes de broche Mitsubishi CNC

Lorsqu'un entraînement de broche Mitsubishi perd son signal de position, la machine s'arrête. Arrêt complet. Pas de retour de broche signifie pas d'orientation, pas de filetage, pas d'opération d'axe C — juste une alarme et une ligne de production à l'arrêt. Le Mitsubishi TS1860N1170 est l'encodeur d'arbre PLG qui empêche exactement ce scénario, servant de dispositif de retour de position et de vitesse dans les systèmes de broche CNC MELDAS de Mitsubishi.

Cette unité est proposée neuve, d'origine et non installée — Mitsubishi Electric emballé en usine, non reconstruit, non remis à neuf.

Ce que signifie « PLG » dans un système de broche Mitsubishi

PLG signifie générateur d'impulsions dans la terminologie CNC Mitsubishi, bien que les appareils modernes de la série TS soient beaucoup plus sophistiqués qu'un simple compteur d'impulsions. Le TS1860N1170 appartient à la famille des encodeurs PLG à sortie série de Mitsubishi — des appareils qui communiquent les données de position et de vitesse à l'entraînement de broche de la série MDS via une interface série à haute vitesse plutôt que de simples formes d'onde sinusoïdales analogiques.

Cette architecture de communication série est intentionnelle. Les entraînements de broche MDS de Mitsubishi stockent les paramètres du moteur, l'historique des alarmes et les données de configuration dans l'encodeur lui-même, ce qui signifie que l'encodeur et l'entraînement forment un système apparié qui vérifie son intégrité au démarrage. Si vous remplacez par un encodeur incompatible, l'entraînement s'alarme avant même que la broche ne tourne. C'est l'une des raisons pour lesquelles l'utilisation d'une pièce Mitsubishi d'origine est si importante pour cette classe de composants.

En bref — Faits clés

La boucle de retour de broche — Pourquoi cet encodeur est non négociable

Une broche de centre d'usinage fait bien plus que tourner à grande vitesse. Dans une machine moderne contrôlée par MELDAS, la broche doit :

• Accélérer et décélérer sur commande, répondant précisément aux profils de rampe programmés
• S'orienter à un angle fixe pour les changements d'outils automatiques — s'arrêtant à une fraction de degré près, à chaque fois
• Se synchroniser avec l'avance de l'axe Z pendant les cycles de taraudage rigide, faisant correspondre le régime de la broche à la vitesse d'avance pour la précision du filetage
• Fonctionner comme un axe C sur les centres de tournage-fraisage, maintenant la position angulaire sous charge de coupe

Aucune de ces fonctions ne fonctionne sans un retour d'information continu et précis de l'encodeur de broche. Le TS1860N1170 fournit ce retour d'information, communiquant directement avec l'amplificateur de broche MDS pour fermer les boucles de position et de vitesse à chaque rotation de broche.

Un encodeur défaillant ou dégradé ne produit pas toujours une alarme claire. Parfois, il se manifeste par une dérive de position intermittente, des échecs d'orientation occasionnels ou un pas de filetage incohérent — des symptômes qui prennent du temps à diagnostiquer et à remonter à l'encodeur. Un nouvel encodeur élimine cette variable.

Adapté à l'architecture d'entraînement MDS de Mitsubishi

Les encodeurs PLG de la série TS sont des composants validés au sein de l'écosystème CNC MELDAS de Mitsubishi. Ils sont conçus pour s'associer aux amplificateurs de broche série MDS — y compris les familles MDS-A, MDS-B, MDS-C, MDS-D et MDS-DH — que l'on trouve dans une large gamme de machines-outils construites avec des commandes Mitsubishi.

La documentation technique de Mitsubishi exige une procédure de réglage automatique du PLG chaque fois qu'un encodeur PLG ou une unité d'entraînement de broche est remplacé. Cette procédure recalibre le signal de référence de phase Z et vérifie la qualité de la sortie sinusoïdale — un processus qui ne peut réussir qu'avec un encodeur OEM authentique et fonctionnel. Un appareil de rechange ou cloné qui échoue à cette procédure de calibration empêchera la machine de redémarrer, quelle que soit son apparence physique.

Applications dans l'industrie des machines-outils

Le TS1860N1170 et les variantes d'encodeurs PLG associées apparaissent dans un large éventail de machines-outils fonctionnant avec des CNC MELDAS de Mitsubishi. Les plateformes courantes comprennent :

Centres d'usinage horizontaux — HMC à changement de palette où l'orientation de la broche régit le timing du changement d'outil et la précision de l'indexation de palette

Centres d'usinage verticaux — VMC où la profondeur de taraudage rigide et la précision du pas dépendent du retour d'information synchronisé broche-avance

Centres de tournage-fraisage — machines multitâches où la broche sert également d'axe C asservi pour les opérations de fraisage

Tours CNC avec outillage motorisé — centres de tournage qui utilisent l'axe C et l'orientation de la broche pour le perçage décentré et le fraisage de contour

Rectifieuses — rectifieuses cylindriques et planes où la précision de la vitesse de broche affecte directement la qualité de la finition de surface

Neuf d'origine — Pourquoi l'état est important pour cette pièce

Le TS1860N1170 est un encodeur optique de précision. Son disque interne, le précharge des roulements et les circuits de conditionnement du signal sont calibrés en usine en tant qu'ensemble apparié. Lorsque cet encodeur est retiré d'un moteur usagé — quelle que soit la précaution prise — cet état de calibration est perturbé. La réinstallation d'une unité usagée sur un autre moteur nécessite un réajustement complet du PLG, et même dans ce cas, l'historique d'usure des roulements de l'unité retirée est inconnu.

Une unité neuve en boîte a une durée de vie complète des roulements, un ensemble optique intact et des caractéristiques électriques connues. Pour un composant qui régit directement la précision de la broche et la disponibilité de la machine, cela compte.

FAQ

Q1 : Qu'est-ce qu'un encodeur PLG et en quoi est-il différent d'un encodeur incrémental standard ?

PLG (Pulse Generator) dans la terminologie Mitsubishi désigne l'encodeur de position côté broche qui communique via un protocole série avec l'entraînement de broche MDS. Contrairement aux simples encodeurs incrémentaux A/B/Z, les encodeurs PLG de la série TS transmettent des données série à haute résolution et stockent des paramètres système en interne. L'entraînement lit ces données pour gérer l'orientation de la broche, le positionnement de l'axe C et la régulation de la vitesse.

Q2 : Le TS1860N1170 est-il compatible avec tous les entraînements de broche de la série MDS ?

La compatibilité dépend de la génération spécifique de l'entraînement MDS et du moteur de broche sur lequel il est monté. Les encodeurs PLG de la série TS sont utilisés dans les familles d'amplificateurs de broche MDS-A, MDS-B, MDS-C, MDS-D et MDS-DH, mais la variante d'encodeur correcte doit correspondre à l'appariement moteur et entraînement. Vérifiez toujours le numéro de pièce de l'encodeur existant sur la plaque signalétique du moteur et les paramètres de l'entraînement de broche avant de commander.

Q3 : L'encodeur PLG doit-il être réglé après l'installation ?

Oui. Mitsubishi exige une procédure de réglage automatique du PLG chaque fois que l'encodeur ou l'unité d'entraînement de broche est remplacé. Ce recalibrage rétablit la référence de phase Z et vérifie la qualité du signal. La procédure est effectuée via l'écran des paramètres de service du CNC ou via l'interface de diagnostic MELDAS — votre documentation de machine-outil couvre les étapes exactes pour votre entraînement spécifique.

Q4 : Le TS1860N1170 peut-il être réparé en cas de défaillance, ou doit-il être remplacé ?

La réparation d'encodeur est techniquement possible dans des installations spécialisées, mais la position de Mitsubishi est que seules des pièces de rechange OEM doivent être utilisées pour les encodeurs de broche, compte tenu des exigences de calibration et de la précision de l'ensemble optique interne. Une unité réparée doit toujours passer la procédure complète de réglage PLG pour confirmer qu'elle répond aux spécifications du signal — la même procédure requise pour un nouvel encodeur.

Q5 : Quelle est la différence entre le TS1860N1170 et le TS1860N1171 ?

Le TS1860N1170 et le TS1860N1171 sont des variantes d'encodeurs très proches au sein de la même famille TS1860N. Le suffixe numérique indique généralement une révision mineure ou une variation dans le brochage du connecteur, la longueur du câble ou le conditionnement du signal. Les deux sont des encodeurs PLG de type arbre pour les applications de moteurs de broche Mitsubishi. Confirmez le suffixe exact requis en vérifiant l'étiquette du numéro de pièce sur le moteur ou la liste de compatibilité de l'entraînement de broche avant de substituer l'un à l'autre.
