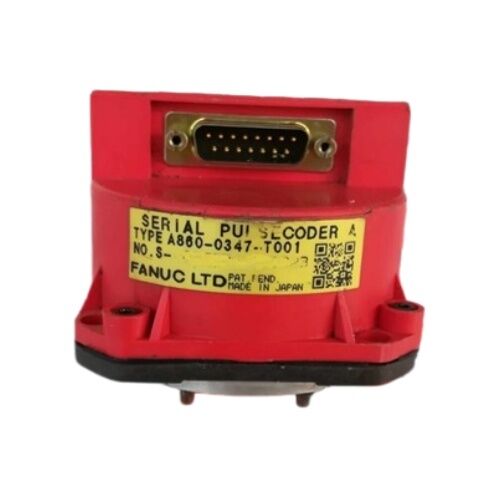

Encodeur de servomoteur absolu Fanuc A860-0347-T001

Fanuc A860-0347-T001 ∙ Série A Codificateur d'impulsion absolue ∙ Connecteur D-Sub, Fanuc Modèle 3-0S / 4-0S S-Série AC Servo Motors

Résumé

LeLe nombre d'équipements utilisés est déterminé par le fabricant de l'appareil.est un codeur d'impulsion absolue série A monté sur des modèles spécifiques de la gamme de servo-moteurs à courant alternatif de la série S de Fanuc, en particulier les moteurs modèle 3-0S et modèle 4-0S.

Le protocole Serial A était le format d'encodeur série de première génération de Fanuc pour la série S, fournissant une rétroaction de position absolue sur un lien série du moteur au servo-amplificateur,éliminant le besoin d'un retour de référence au démarrage de la machine tout en fournissant des données de position avec une résolution appropriée aux caractéristiques de fonctionnement du moteur de la série S.

Le connecteur D-Sub au corps du codeur est l'identifiant physique de cette variante au sein de la famille A860-0347.

Les connecteurs D-Sub ̇ la norme industrielle multi-points trapézoïdales ̇ étaient un choix courant pour les connexions de rétroaction servo à l'époque où les moteurs de la série S ont été produits,et les connecteurs D-Sub du T001 avec la prise correspondante sur le câble de rétroaction du moteurCette disposition des connecteurs permet de remplacer l'encodeur sans perturber le fonctionnement du câble. Le T001 de remplacement se branche directement dans la prise du moteur du câble existant.

Les moteurs de la série S avec lesquels l'A860-0347-T001 est associé représentent une génération antérieure de servo-moteurs Fanuc que la série alpha qui a suivi.

Les désignations 3-0S et 4-0S indiquent les moteurs de série S de milieu de gamme dans des classifications spécifiques de couple et de vitesse.Les équipements de production et de lignes de transfert des grands constructeurs de l'époque des années 1990 continuent à fonctionner dans les installations de production du monde entier, ce qui rend les codeurs d'impulsions de remplacement testés plus un besoin de maintenance active qu'une curiosité historique.

Comme tous les codeurs d'impulsions en série absolus dans l'écosystème Fanuc S-series,la capacité de position absolue de l'A860-0347-T001 repose sur une batterie de secours dans le servo-amplificateur pour maintenir le nombre de tours à travers les cycles de puissance de la machine.

Une batterie d'amplificateur en bonne santé est la condition préalable opérationnelle pour l'avantage "pas de retour de référence au démarrage" qui distingue cet encodeur des types incrémentiels utilisés sur les moteurs de la série S antérieurs.

Principales spécifications

Protocole de série A Contextes de série S

Le protocole Serial A place l'A860-0347-T001 dans la première génération d'encodeurs série Fanuc pour la série S. Avant la série A, les moteurs de la série S utilisaient des encodeurs d'impulsion incrémentiels (l'A860-0315,A860-0316 familles) qui produisaient des signaux de quadrature A/B/ZLa série A a remplacé ces sorties de quadrature analogiques par une liaison de données série compacte,réduire le nombre de conducteurs requis entre le codeur et l'amplificateur tout en permettant une rétroaction de position absolue que les types incrémentiels ne pouvaient pas fournir.

La transition vers la rétroaction absolue en série a été une amélioration opérationnelle significative pour les opérateurs de machines:Les machines équipées de codeurs série A peuvent reprendre la production immédiatement après une arrêt planifiée ou non, à condition que la batterie de l'amplificateur soit en bon état.augmentation du temps de démarrage et limitation de la flexibilité pendant la maintenance.

Le protocole série A utilisé sur la série S est distinct des protocoles série utilisés sur les générations ultérieures d'encodeurs alpha et alpha i.A860-0347-T001 n'est pas électriquement ou protocolairement compatible avec les codeurs de série alpha (A860-0346, familles A860-0356) ou alpha i encodeurs (série A860-2001) ¢ ils servent différentes générations de moteurs et communiquent avec différents circuits d'interface d'amplificateur.

Connecteur D-Sub  Notes d'identification et de remplacement

Le format de connecteur D-Sub sur l'A860-0347-T001 utilise le boîtier trapézoïdal standard avec des vis de retenue de verrouillage. the D-Sub socket at the cable's motor end — rather than an Amphenol or flat-pin connector — is the physical indicator that this T001 D-Sub variant is the correct encoder rather than a different A860-0347 series variant.

Avant de commander un remplacement, vérifiez que le câble de rétroaction du moteur dispose d'une prise D-Sub à l'extrémité du codeur; le T001 ne s'adaptera pas à un câble terminé avec un format de connecteur différent.

Questions fréquentes

Q1: Quelle alarme CNC apparaît lorsque l'A860-0347-T001 perd la communication, et quelle est la première étape de diagnostic?

Serial A encoder communication faults typically appear as SV-3xx series alarms on compatible CNC generations — commonly SV360 (serial data error) or an axis alarm indicating the servo cannot be energised.

Avant de condamner l'encodeur, déconnectez et remettez le connecteur D-Sub au corps de l'encodeur, en examinant toutes les broches pour la contamination ou des dommages physiques.ou déchirure aux bords du conduit.

Si l'alarme persiste lors de l'inspection du connecteur et du câble, remplacer par un câble de rétroaction connu pour être bon à partir d'un autre axe (s'il est compatible avec le connecteur).Une défaillance qui se dégage avec le câble de remplacement indique des dommages au câble; celui qui reste pointe vers le codeur ou son circuit d'interface d'amplificateur.

Q2: L'A860-0347-T001 est-il disponible comme pièce neuve ou uniquement en surplus et en échange?

La génération de moteurs de la série S est antérieure à la production actuelle de Fanuc,et l'A860-0347-T001 provient exclusivement du surplus du marché de l'après-vente provenant du démantèlement des machines de travail et des pools d'échange gérés par des spécialistes de la réparation de moteurs.

Les unités de remplacement testées et garanties par des fournisseurs de bonne réputation constituent la voie la plus pratique vers un remplacement en toute confiance de son état fonctionnel.

Un essai statique seul ne valide pas les performances de communication en série du codeur; l'essai en rotation sur un amplificateur compatible et un CNC est la qualification significative.

Q3: L'A860-0347-T001 peut-il être remplacé par un type d'encodeur absolu ultérieur si un remplacement direct n'est pas disponible?

Le protocole et l'interface de l'amplificateur de l'encodeur Serial A sont spécifiques aux servo-amplificateurs de la série S conçus pour recevoir des données Serial A.

Un remplacement par une famille d'encodeurs Fanuc différente nécessiterait un amplificateur capable d'accepter le protocole de cet encodeur, ce qui nécessiterait à son tour un changement de système de servo au-delà de l'encodeur.

Dans la pratique, la bonne approche consiste à se procurer un A860-0347-T001 compatible sur le marché des pièces détachées.

A reputable Fanuc S-series motor specialist can advise on whether the exact T001 D-Sub variant is available or whether a compatible alternative within the A860-0347 family with cable adaptation is an option.

Q4: Après l'installation d'un remplacement A860-0347-T001, quelle procédure de démarrage est requise?

Une déclaration de référence est requise après chaque remplacement du codeur. The new encoder has no stored multi-turn count relationship with the machine's mechanical position — the amplifier's SRAM has been reset or contains a count tied to the previous encoder's angular orientation.

Allumez la machine, confirmez que l'alarme de communication du codeur a été éliminée (indiquant que la liaison série est établie), puis conduisez l'axe à travers un cycle de retour de référence complet.Vérifiez que l'affichage de la position de l'axe montre la machine attendue coordonnée zéro après le retour de référence avant d'exécuter des programmes de production.

Q5: Quelles sont les défaillances les plus courantes pour l'A860-0347-T001 dans les machines de la série S à longue durée de vie?

L'usure du roulement liée à l'âge est la principale défaillance mécanique ̇ le roulement encodeur supportant l'assemblage du disque optique développe le jeu,qui introduit un bruit de signal et déclenche éventuellement des alarmes de communication en série.

La contamination du disque optique par le brouillard de liquide de refroidissement ou l'aérosol d'huile pénétrant par le joint de l'arbre du moteur est la deuxième voie de défaillance majeure; la surface du disque devient obscurcie,réduction de l'amplitude du signal en dessous du seuil de détection.

La corrosion des broches de connecteur D-Sub par l'humidité, la vapeur de liquide de refroidissement ou le brouillard de lubrifiant entrant dans le connecteur provoque des pannes de communication intermittentes qui s'aggravent avec le temps.le codeur n'est pas réparable sur le terrain; l'échange est la solution de service.
