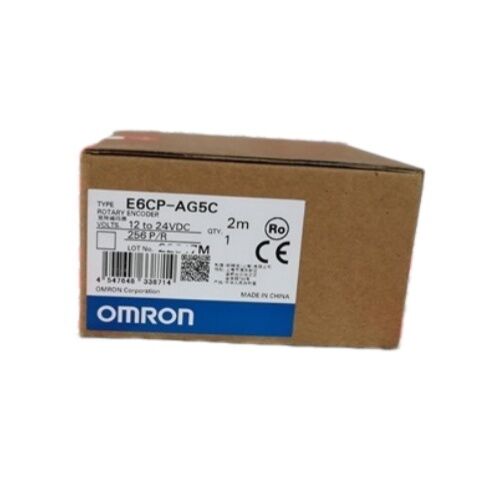

Encodeur rotatif OMRON E6CP-AG5C

Absolu | Code Gray 8 bits | 256 PPR | Boîtier 50 mm | 12–24 VDC | Compatible avec le positionneur de came H8PS

Le contrôle d'angle qui commence là où vous êtes

Les encodeurs incrémentiels comptent les impulsions à partir d'un point de référence. Les encodeurs absolus vous indiquent simplement où vous êtes. Cette distinction est importante chaque fois qu'une machine démarre, récupère d'un arrêt d'urgence ou reprend après un arrêt planifié — l'E6CP-AG5C émet un code de position angulaire unique dès le premier instant où il reçoit du courant, sans cycle de mise à zéro, sans course de référence, sans attente.

Faisant partie de la série E6CP-A d'OMRON, cet encodeur rotatif absolu compact fournit une sortie en code Gray 8 bits sur 256 positions par révolution — une résolution suffisante pour le contrôle de synchronisation des cames, les séquences d'indexation et la surveillance de la position angulaire sur toute la gamme des tâches d'automatisation industrielle générale. Son boîtier léger en ABS, son encombrement de 50 mm de diamètre et sa compatibilité directe avec le positionneur de came H8PS d'OMRON en font une référence standard dans les panneaux de contrôle d'automatisation et les systèmes de synchronisation de machines depuis des années.

Spécifications techniques

Sortie en code Gray : Précision sans les erreurs

La sortie binaire standard change plusieurs bits simultanément lors de certaines transitions de comptage, créant de brèves fenêtres où la sortie pourrait être mal interprétée. Le code Gray élimine cela en garantissant qu'un seul bit change à chaque étape — quelle que soit la position traversée par l'encodeur.

Pour les applications de synchronisation de machines et de contrôle de cames basées sur l'angle, cette propriété de changement de bit unique réduit directement le risque de lectures de position erronées qui pourraient déclencher des opérations de machine incorrectes. La sortie Gray 8 bits de l'E6CP-AG5C fournit 256 positions angulaires uniques et séquentielles sur une rotation complète, chacune avec un code unique qui ne peut pas être confondu avec ses voisins en fonctionnement normal.

Système optique : Pas de balais, moins d'erreurs

Les anciens capteurs de position angulaire utilisaient des contacts à balais — des éléments mécaniques qui s'usent, génèrent du bruit électrique et produisent des variations de sortie à mesure que leur résistance de contact dérive avec la température. L'E6CP-AG5C utilise un système de détection optique qui élimine complètement le bruit des balais et maintient la précision de sortie stable sur toute sa plage de température de fonctionnement de –10 °C à +55 °C sans nécessiter de compensation de température.

Ceci est important dans les environnements où le capteur est proche de sources de chaleur, subit de larges variations de température quotidiennes ou fonctionne en continu. Un système optique sans balais n'a pas non plus de pièces de contact d'usure dans le chemin du signal, ce qui contribue directement à la durée de vie dans les applications à cycle élevé.

Positionneur de came H8PS : La connexion conçue pour cela

Le H8PS d'OMRON est un contrôleur de positionneur de came dédié — un appareil qui surveille la sortie de position angulaire d'un encodeur et déclenche des sorties à des positions angulaires précisément définies, reproduisant la fonction d'un tambour de came mécanique sous une forme entièrement programmable et facilement reconfigurable.

L'E6CP-AG5C est spécifiquement répertorié par OMRON comme l'encodeur à utiliser avec le H8PS, et la variante avec le suffixe -C de cet encodeur comprend un connecteur spécifiquement conçu pour une interface directe avec le H8PS. La combinaison détecte le timing de fonctionnement de diverses machines automatiques avec une grande précision, selon la documentation officielle du produit d'OMRON — couvrant des applications allant du contrôle de cycle des machines d'emballage au timing des presses et des poinçonneuses, en passant par tout processus où plusieurs événements de sortie doivent se produire à des positions angulaires définies dans un cycle de rotation.

Pour les systèmes n'utilisant pas le H8PS, l'E6CP-AG5C standard (câble pré-câblé, sans connecteur) se connecte à tout contrôleur capable de lire le code Gray parallèle 8 bits sur des sorties collecteur ouvert.

Couleur des fils et affectation de la sortie

L'E6CP-AG5C utilise un câble pré-câblé codé par couleur avec l'affectation de sortie suivante selon la fiche technique officielle d'OMRON :

Important : Laissez au moins 1 seconde après la mise sous tension avant de lire la sortie de l'encodeur. La documentation d'OMRON spécifie que l'encodeur peut émettre des impulsions incorrectes pendant la première seconde suivant l'application de la tension.

Où cet encodeur est utilisé

La combinaison de sortie absolue, de boîtier compact de 50 mm et d'interface simple en code Gray parallèle de l'E6CP-AG5C convient à un large éventail de tâches de détection de position angulaire :

• Systèmes de positionnement de came — associé directement au H8PS d'OMRON pour le contrôle de synchronisation de machine programmable
• Machines d'emballage — enregistrement de film, positionnement d'étiquettes, synchronisation de remplissage par rapport à l'angle du conteneur
• Tables d'indexation et rotatives — confirmation de position absolue à chaque station d'indexation
• Équipements de presse et de poinçonnage — surveillance de la position du coulisseau et déclenchement de sortie à des angles définis
• Systèmes de synchronisation de convoyeur — position angulaire des arbres d'entraînement pour la synchronisation du cycle
• Contrôle d'angle à usage général — partout où une référence de position absolue à 256 pas est suffisante pour l'application

Questions fréquemment posées

Q1 : Quelle est la différence entre l'E6CP-AG5C et l'E6CP-AG5C-C ?

L'encodeur de base est identique — même sortie en code Gray 8 bits, mêmes spécifications électriques, même boîtier de 50 mm. Le suffixe -C désigne une version terminée par un connecteur spécifiquement conçue pour une connexion directe au positionneur de came H8PS d'OMRON. L'E6CP-AG5C standard a des fils volants (extrémités de fil nues) adaptés au câblage général vers tout contrôleur compatible. Choisissez en fonction de si vous vous connectez à un H8PS ou si vous câblez vers une interface personnalisée.

Q2 : Cet encodeur peut-il conserver sa lecture de position après une perte de courant ?

Oui — car c'est un encodeur absolu, l'E6CP-AG5C émet un code unique pour chaque angle d'arbre basé sur son motif de disque optique interne. Il n'y a pas de batterie, pas de condensateur, et pas de données stockées à perdre. Coupez l'alimentation, faites tourner l'arbre dans n'importe quelle position, rétablissez l'alimentation : l'encodeur émet immédiatement le code Gray correct pour l'endroit où se trouve maintenant l'arbre, sans aucune séquence d'initialisation requise.

Q3 : Pourquoi la vitesse de rotation maximale n'est-elle que de 1 000 tr/min ?

La limite de 1 000 tr/min reflète la combinaison de la sortie parallèle 8 bits et de la fréquence de commutation maximale de 5 kHz des sorties collecteur ouvert. À 1 000 tr/min avec 256 positions par révolution, les transitions de sortie se produisent à environ 4,27 kHz — approchant la limite de commutation. Pour les applications à plus haute vitesse, OMRON propose d'autres familles d'encodeurs avec sortie incrémentale haute vitesse. Pour les applications de positionnement de came et de synchronisation de machine pour lesquelles l'E6CP-AG5C est conçu, les vitesses de rotation approchent rarement 1 000 tr/min.

Q4 : L'E6CP-AG5C convient-il à une utilisation dans des environnements avec des fluides de coupe ou de lavage ?

L'indice de protection IP50 ne protège que contre l'intrusion de poussière — il n'offre aucune protection contre l'eau. L'E6CP-AG5C ne convient pas à une exposition directe aux liquides de refroidissement, aux zones de lavage ou à une installation extérieure sans blindage mécanique supplémentaire. Pour les applications nécessitant une résistance à l'eau, la série E6C3-A d'OMRON (indice IP65) est l'alternative appropriée. L'E6CP-AG5C est conçu pour une installation dans des panneaux de contrôle ou des positions de machine protégées où les éclaboussures et l'humidité ne sont pas des facteurs.

Q5 : Combien de fils de sortie doivent être connectés au contrôleur récepteur ?

L'E6CP-AG5C dispose de 8 fils de sortie de signal (un par bit, pour une sortie parallèle 8 bits) plus deux fils d'alimentation (alimentation et commun), soit 10 fils au total. Le contrôleur récepteur ou l'API a besoin de 8 canaux d'entrée numériques capables de lire des signaux collecteur ouvert (NPN, à drain) pour capturer le mot de position complet 8 bits. Si moins de bits sont nécessaires — par exemple, seulement 4 bits pour une résolution de 16 positions — les sorties de poids faible peuvent simplement être laissées déconnectées, et les bits connectés fourniront toujours une sortie en code Gray valide pour les canaux connectés.
