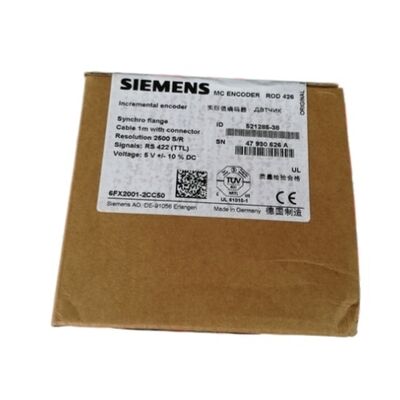

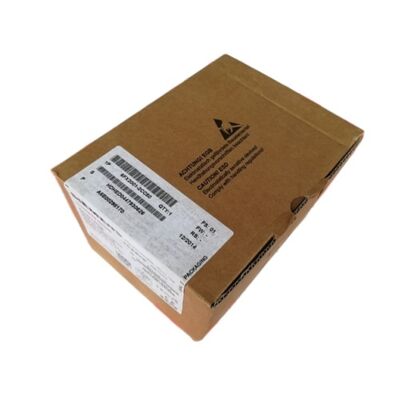

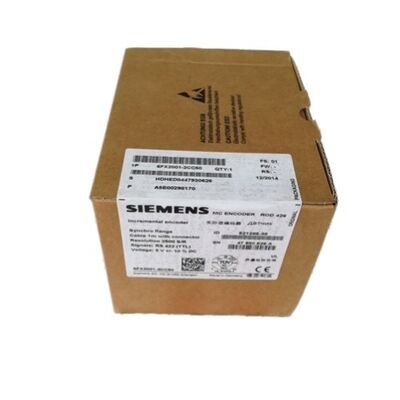

Encodeur incrémental Siemens 6FX2001-2CC50

RS 422 (TTL) | 2500 P/R | Bride synchro | Arbre 6mm | 5V | Sortie câble universelle | Compatible SINUMERIK / SIMODRIVE

Précision de retour pour chaque révolution

Le contrôle de mouvement n'est aussi bon que le retour d'information qui le sous-tend. Sur une machine-outil équipée de SINUMERIK ou un axe entraîné par SIMODRIVE, l'encodeur est le dispositif qui indique en continu à l'entraînement où se trouve réellement l'arbre — pas où il était censé aller, mais où il est physiquement arrivé. Si ce retour d'information est erroné, la boucle de régulation ne peut pas converger. Si vous l'obtenez correctement, 2 500 fois par révolution sur une interface de signal qui rejette le bruit sur des distances allant jusqu'à 100 mètres, l'axe se comporte exactement comme le CNC l'a prévu.

Le Siemens 6FX2001-2CC50 est un encodeur rotatif optique incrémental avec sortie différentielle RS 422 (TTL), 2500 impulsions par révolution, et une sortie câble universelle qui gère le routage des câbles axial et radial à partir du même boîtier. Il porte la norme de bride synchro qui a été la référence mécanique pour le montage des encodeurs de contrôle de mouvement Siemens au cours de décennies de construction de machines-outils — ce qui en fait un remplacement direct pour la plus large gamme d'installations SIMODRIVE et SINUMERIK.

Spécifications techniques

Interface RS 422 (TTL) : Pourquoi la signalisation différentielle est importante sur le plateau de la machine

Une armoire de machine-outil n'est pas un environnement électrique calme. Les variateurs de fréquence commutent des kilowatts à haute fréquence à proximité. Les contacteurs génèrent des pics inductifs. Les longs câbles traversent des conduits partagés avec le câblage d'alimentation. Dans ce contexte, un signal TTL d'encodeur asymétrique — référencé à la masse — capte des interférences proportionnelles à la longueur du câble et à la proximité des sources de bruit.

Le RS 422 élimine cette vulnérabilité en transmettant chaque signal sous forme de paire différentielle : deux fils transportant des tensions complémentaires. Le récepteur mesure la différence entre la paire, et non la tension absolue de l'un ou l'autre fil. Tout bruit qui se couple dans le câble affecte les deux fils de manière égale, de sorte que sa contribution s'annule au récepteur. Le résultat est un signal qui arrive proprement sur des câbles allant jusqu'à 100 mètres — bien au-delà de ce que le TTL asymétrique pourrait supporter dans le même environnement.

Pour la résolution de 2 500 P/R du 6FX2001-2CC50 à des vitesses de servomoteur typiques, la fréquence de balayage maximale de 300 kHz est le plafond électrique. À une vitesse de rotation de 6 000 tr/min, l'encodeur génère 250 000 impulsions par seconde — bien dans cette limite — donnant à la carte de contrôle SIMODRIVE une marge de qualité de signal suffisante tout en restant dans les spécifications de l'interface.

2500 impulsions par révolution : Assez de détails pour un usinage de haute qualité

La résolution d'un encodeur incrémental détermine le plus petit incrément angulaire que l'entraînement peut détecter et auquel il peut répondre. À 2 500 P/R, une impulsion correspond à 0,144° de rotation de l'arbre. Après le comptage en quadrature interne de l'entraînement (évaluation ×4 de A et B), la résolution effective atteint 10 000 comptes par révolution — des pas angulaires de 0,036°.

Pour un axe d'avance linéaire avec une vis à billes de pas de 5 mm, 10 000 comptes par révolution se traduisent par une résolution linéaire de 0,5 µm par compte. Pour une broche de centre de tournage fonctionnant en mode axe C lors du tournage de contour, 2 500 P/R fournissent la granularité angulaire nécessaire à une interpolation fluide. Ce niveau de résolution couvre les exigences de l'usinage de précision CNC pour la plupart des applications standard.

Sortie câble universelle : Un SKU, deux options de routage

La fonction de "sortie câble universelle" mérite d'être comprise avant de commander. Le point de sortie du câble du 6FX2001-2CC50 est conçu pour accueillir le routage axial (le câble sort parallèlement à l'axe de l'arbre) et le routage radial (le câble sort perpendiculairement à l'axe) à partir du même boîtier. Cette flexibilité signifie qu'un seul numéro de pièce fonctionne sur des configurations de machines où l'encodeur doit acheminer son câble dans différentes directions — éliminant ainsi le besoin de stocker des variantes axiales et radiales séparées pour la même résolution.

Les variantes associées 6FX2001-2EC50 (connecteur à bride radiale) et 6FX2001-2GC50 (connecteur à bride axiale) offrent des options de direction fixe lorsqu'un montage de connecteur câblé est préféré. Le modèle universel CC50 avec le câble pré-câblé de 1m est le choix le plus flexible pour les modernisations et les inventaires de maintenance à configuration mixte.

Bride synchro : La norme mécanique qui a fait ses preuves

La bride synchro est une interface mécanique standardisée pour le montage des encodeurs, utilisant un corps de bride rectifié avec précision qui se positionne contre un évidement correspondant dans la plaque d'extrémité du moteur ou de la machine, et un collier de serrage qui assure la concentricité sans ajustement rigide. Cette approche tolère les petits désalignements de couplage et les différences d'expansion thermique qui existent dans les assemblages de machines réels sans transmettre de charges de flexion à l'arbre de l'encodeur.

Le montage à bride synchro du 6FX2001-2CC50 est mécaniquement compatible avec la vaste population de machines-outils équipées de SINUMERIK et SIMODRIVE qui ont utilisé cette norme pendant des décennies, ce qui le rend facile à utiliser comme encodeur de remplacement sans modifier l'interface de montage de l'encodeur de la machine.

Compatibilité avec les systèmes de contrôle Siemens

Le 6FX2001-2CC50 est un composant de contrôle de mouvement Siemens testé en système et certifié, documenté pour une utilisation avec :

• SINUMERIK Systèmes CNC (y compris 840D sl, 810D et plateformes associées)
• SIMODRIVE 611 Systèmes d'entraînement (variantes analogiques et numériques avec entrée encodeur TTL)
• SIMOTION Systèmes de contrôle de mouvement
• SIMATIC Contrôleurs technologiques avec modules d'entrée encodeur
• SINAMICS Systèmes d'entraînement avec modules d'interface encodeur TTL appropriés

L'encodeur est classé dans la famille des encodeurs de contrôle de mouvement de Siemens comme étant adapté aux applications d'axe d'avance et de broche sur les machines-outils où l'encodeur est monté directement sur l'arbre du moteur d'axe ou du réducteur.

Questions fréquemment posées

Q1 : Quelle est la différence entre le 6FX2001-2CC50 et le 6FX2001-3CC50 ?

Les deux sont des encodeurs 2 500 P/R avec une bride synchro et un arbre de 6 mm, et les deux utilisent la sortie câble universelle. La principale différence réside dans l'interface de sortie. Le 6FX2001-2CC50 sort des signaux différentiels numériques RS 422 (TTL) directement utilisables par les contrôleurs d'entraînement avec une entrée encodeur TTL. Le 6FX2001-3CC50 sort des signaux sinusoïdaux de 1V pic à pic (format sin/cos 1Vpp), qui nécessitent une entrée compatible sin/cos sur l'entraînement ou le CNC pour obtenir une résolution de position plus fine par interpolation. Vérifiez la spécification d'entrée de l'encodeur de votre entraînement avant de commander — les entrées TTL et sin/cos ne sont pas interchangeables.

Q2 : Cet encodeur peut-il être utilisé avec les modules d'entraînement numériques SIMODRIVE 611 ?

Oui, à condition que l'unité de contrôle numérique 611 soit équipée d'une entrée d'évaluation d'encodeur TTL. De nombreuses unités de contrôle d'axe numériques SIMODRIVE 611 prennent en charge l'entrée d'encodeur incrémental RS 422 (TTL) dans le cadre de leurs spécifications standard. Confirmez la variante exacte de la carte de contrôle installée dans votre module d'entraînement et vérifiez qu'elle prend en charge l'évaluation d'encodeur TTL avant de connecter le 6FX2001-2CC50.

Q3 : L'encodeur comprend une impulsion de référence (signal Z). Comment est-elle utilisée ?

Le signal Z est une seule impulsion de sortie une fois par révolution à une position angulaire précise. Dans les systèmes d'encodeurs incrémentaux, l'impulsion Z est utilisée pour la procédure d'approche du point de référence (homing) — l'entraînement déplace l'axe jusqu'à ce que l'impulsion Z soit détectée, établissant une référence de position connue et répétable après la mise sous tension. Sans homing de référence, le comptage de position de l'encodeur incrémental n'a pas de point de départ défini. L'utilisation correcte de l'impulsion Z dans la configuration d'homing du CNC garantit que la machine se positionne toujours à la même position physique.

Q4 : Que se passe-t-il si la tension d'alimentation s'écarte de 5V exactement ?

Le 6FX2001-2CC50 tolère une variation de ±10% sur l'alimentation 5V, il fonctionne donc correctement entre 4,5V et 5,5V. En dehors de cette plage, la qualité du signal peut se dégrader. Si la tension d'alimentation est instable ou bruitée, une alimentation 5V régulée avec un découplage adéquat à proximité de l'encodeur est recommandée. Notez que d'autres variantes de la famille 6FX2001 avec le suffixe "-2N" prennent en charge des plages de tension de fonctionnement plus larges (10–30V), ce qui peut être plus approprié si une régulation précise de 5V est difficile.

Q5 : Comment l'encodeur doit-il être couplé mécaniquement pour éviter une défaillance prématurée des roulements ?

Le couplage rigide direct entre l'arbre de l'encodeur et l'arbre de la machine n'est pas recommandé. Tout désalignement résiduel — angulaire ou parallèle — se traduit directement par des charges radiales et axiales sur les roulements internes de l'encodeur, réduisant sa durée de vie. Un accouplement flexible qui tolère de petits désalignements (généralement moins de 0,1 mm de décalage parallèle et moins de 0,5° de désalignement angulaire) doit toujours être utilisé entre l'arbre de l'encodeur et l'arbre entraîné. N'entraînez pas l'arbre de l'encodeur par courroie ou chaîne sans accouplement intermédiaire — les forces latérales de la tension de la courroie peuvent dépasser la charge radiale admissible de l'arbre.
