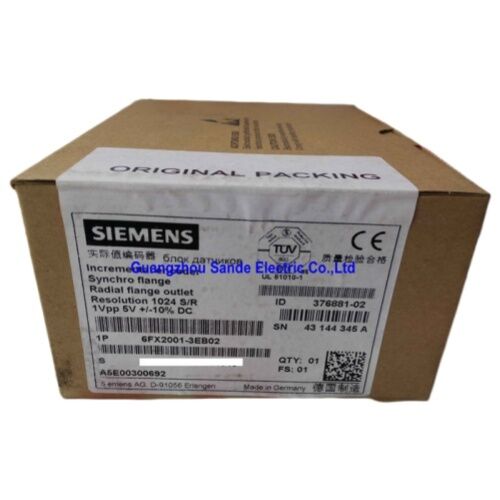

Codeur incrémental Siemens 6FX2001-3EB02 — Retour Sin/Cos de précision pour le contrôle de mouvement industriel

Lorsque votre machine CNC ou votre servomoteur exige un retour d'informations auquel vous pouvez réellement faire confiance, le Siemens 6FX2001-3EB02 est à la hauteur. Ce codeur rotatif optoélectronique combine une sortie sinusoïdale propre de 1 Vpp avec1 024 impulsions par tour, ce qui en fait un choix incontournable pour les ingénieurs exécutant des plateformes SINUMERIK, SINAMICS, SIMOTION ou SIMATIC.

Qu'est-ce qui distingue cet encodeur

À la base, le 6FX2001-3EB02 utilise le balayage optoélectronique d'un disque d'indexation : une LED illumine le motif de ligne du disque et des éléments photoélectroniques captent les transitions clair-obscur qui en résultent. Le résultat : deux signaux de piste sinusoïdaux (A et B) décalés de 90°, plus une impulsion de référence (R), délivrée à un niveau de signal de1 Vpp sin/cosà l’électronique en aval.

Cette interface sinusoïdale analogique est le véritable différenciateur. Contrairement aux codeurs TTL standard qui génèrent des ondes carrées numériques, le signal de 1 Vpp transporte des données de forme d'onde interpolables, ce qui signifie que le système de contrôle peut diviser mathématiquement chaque période en centaines de sous-comptes, poussant la résolution effective bien au-delà des 1 024 lignes de base.

Spécifications techniques en un coup d'œil

Conçu pour les écosystèmes de contrôle de mouvement Siemens

Cet encodeur n'est pas seulement un capteur générique, c'est uncomposant testé et certifié par le systèmeoptimisé pour toute la famille d'automatisation Siemens :

• SINUMERIKSystèmes CNC (fraisage, tournage, rectification)
• SINAMIQUESservomoteurs et entraînements vectoriels
• SIMOTIONcontrôleurs de mouvement
• SIMATICsystèmes logiques programmables

L'associer à des variateurs Siemens SIMODRIVE ou SINAMICS qui traitent nativement le signal différentiel de 1 Vpp signifie aucun matériel de conditionnement supplémentaire : un chemin de signal propre et validé de l'arbre au contrôleur.

Où cet encodeur est utilisé

Partout où une position angulaire précise ou un retour de vitesse ne sont pas négociables, le 6FX2001-3EB02 s'intègre parfaitement :

• Centres d'usinage CNC multi-axes— suivi de broche et d'axe linéaire en temps réel
• Lignes d'assemblage automatisées— garder le mouvement du convoyeur et du robot synchronisés
• Machines d'impression et d'emballage— enregistrement serré grâce à la gestion Web à grande vitesse
• Presses à former les métaux— retour fiable de la position de course sous vibration continue

La conception de la bride synchro rend le montage de l'arbre propre et reproductible, tandis que l'orientation radiale du connecteur offre une flexibilité d'acheminement des câbles dans les boîtiers étroits.

Note de commande et de compatibilité

Le 6FX2001-3EB02 appartient à la famille plus large de codeurs incrémentaux 6FX2001 de Siemens, qui couvre plusieurs interfaces de sortie — 1 Vpp sin/cos, RS 422/TTL et HTL — sur différentes résolutions. Si votre variateur de vitesse nécessite une sortie numérique TTL/RS 422 plutôt que le format analogique sin/cos, le6FX2001-2EB02Cette variante offre le même facteur de forme mécanique avec une interface électrique différente.

FAQ

Q1 : Qu'est-ce qui différencie la sortie sin/cos de 1 Vpp d'un encodeur TTL standard ?

Le signal sinusoïdal permet au contrôleur d'entraînement d'interpoler au sein de chaque cycle d'impulsion, offrant ainsi une résolution efficace bien plus fine que les 1 024 lignes brutes. Les codeurs TTL génèrent des impulsions discrètes sans données de sous-période — plus simples à câbler, mais sans marge d'interpolation.

Q2 : Pour quelles plates-formes Siemens cet encodeur est-il certifié ?

Il est certifié système pour les commandes CNC SINUMERIK, les entraînements SINAMICS, les contrôleurs de mouvement SIMOTION et les systèmes SIMATIC. Il est également largement utilisé avec les anciens entraînements SIMODRIVE 611. Vérifiez toujours que le port de retour de votre lecteur accepte une entrée analogique sin/cos de 1 Vpp avant l'installation.

Q3 : Cet encodeur fonctionnera-t-il avec des servomoteurs tiers ?

Oui — tout variateur ou contrôleur équipé d'une entrée codeur sin/cos différentielle 1 Vpp peut fonctionner avec le 6FX2001-3EB02. Cette interface est largement adoptée sur les plates-formes d'asservissement industrielles européennes et asiatiques. Vérifiez les spécifications d'entrée de l'encodeur de votre contrôleur spécifique pour confirmer la compatibilité.

Q4 : Jusqu'où le câble de l'encodeur peut-il aller de l'encodeur au variateur ?

La documentation technique de Siemens spécifie une longueur de câble maximale de150 mètrespour l'interface sin/cos 1 Vpp. Pour une meilleure intégrité du signal sur des distances plus longues, utilisez un câble codeur blindé à paire torsadée avec une mise à la terre appropriée aux deux extrémités.

Q5 : Quelles sont les exigences de montage mécanique ?

Le 6FX2001-3EB02 utilise unbride synchrone (synchro)pour montage direct sur arbre ou sur bout de moteur, acceptant un6mm de diamètrearbre. Le connecteur à bride radiale maintient la sortie du câble compacte, ce qui est utile lorsque l'espace d'installation est limité.

Numéro de pièce :6FX2001-3EB02 |Fabricant:Siemens SA |Série:SIMODRIVE / Codeurs Motion Control |Interface:Sin/Cos 1 Vpp |Résolution:1 024 P/R
