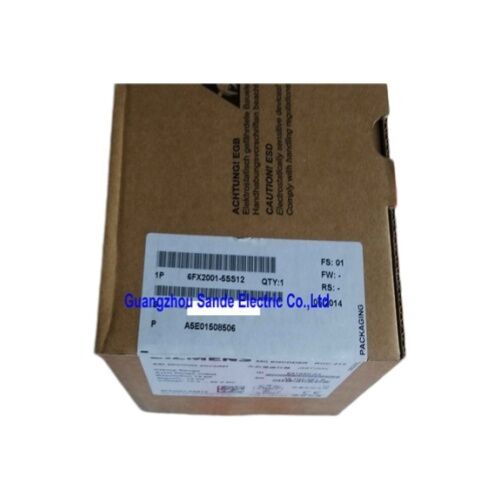

Encodeur de Valeur Absolue Siemens 6FX2001-5SS12

Monotour | 13 bits SSI | Bride à Serrage | IP67 | Conçu pour les Écosystèmes de Contrôle de Mouvement Siemens

La Précision Qui N'a Pas Besoin de Point de Départ

À chaque mise sous tension d'une machine, un codeur incrémental part de zéro et remonte vers un point de référence connu. C'est une routine qui consomme du temps, ajoute des cycles d'usure et introduit des erreurs de référencement occasionnelles lorsque les choses tournent mal en cours de cycle.

Le Siemens 6FX2001-5SS12 adopte une approche différente. En tant que codeur de valeur absolue monotour, il génère un code de position unique pour chaque position angulaire sur toute la plage de 360° – dès l'application de la tension. Pas de course de référence. Pas de perte de données de position. Le système de contrôle sait exactement où se trouve l'axe, instantanément.

Spécifications Techniques

Résolution 13 bits – Ce que cela signifie réellement sur le terrain

Treize bits se traduisent par 8 192 positions discrètes par tour. Autrement dit, le codeur résout le mouvement angulaire jusqu'à environ 0,044° par pas. Combinée à une précision mécanique de ±27 secondes d'arc – soit seulement ±0,0074° – ce niveau de précision convient parfaitement aux tâches de contrôle de mouvement exigeantes où la répétabilité de la position affecte directement la qualité des pièces.

Pour contexte : à un rayon de 100 mm, ±27 secondes d'arc correspondent à une incertitude de position linéaire d'environ ±0,013 mm. C'est le type de tolérance qui compte dans le contournage de machines-outils, le contrôle d'articulations robotiques et les équipements d'assemblage de précision.

Interface SSI – Fiable, Déterministe, Résistante au Bruit

L'interface série synchrone (SSI) est un pilier de la détection de position industrielle depuis des décennies, et pour de bonnes raisons. Elle utilise une transmission de signal différentielle, ce qui lui confère une forte immunité au bruit électrique dans les environnements avec variateurs de fréquence, gros moteurs ou autres sources d'EMI à proximité.

Le SSI est également déterministe : le contrôleur initie le transfert de données avec une séquence d'impulsions d'horloge, et le codeur répond avec son mot de position dans un laps de temps fixe et prévisible. Il n'y a pas de retards d'arbitrage de bus, pas de gestion de collisions – juste des données de position propres, synchronisées par horloge, à la demande. Pour les boucles de contrôle de mouvement critiques en temps, cette prévisibilité est aussi précieuse que la précision elle-même.

Conçu pour s'intégrer dans l'automatisation Siemens

Le 6FX2001-5SS12 n'est pas juste un codeur SSI générique – c'est un composant de contrôle de mouvement Siemens qui a été testé en système et certifié pour une intégration directe avec :

• SINUMERIK Systèmes CNC (y compris 840D sl et plateformes associées)
• SINAMICS Systèmes d'entraînement (connectés via les modules capteurs SMC ou SME)
• SIMOTION Systèmes de contrôle de mouvement
• SIMATIC Automates programmables avec modules technologiques

Cela est important en pratique. Les composants testés en système éliminent les incertitudes concernant la configuration des paramètres, les brochages des connecteurs et le timing des signaux. Lorsqu'une mise en service ou un dépannage est nécessaire, la chaîne de documentation Siemens couvre ce codeur dans le cadre de l'écosystème – et non comme un appareil tiers externe.

IP67 et -40°C : Caractéristiques environnementales sérieuses

L'indice de protection IP67 confirme la protection contre l'immersion temporaire complète dans l'eau – bien au-delà de ce que la plupart des machines-outils ou des environnements d'assemblage exigeront jamais. L'infiltration de poussière est totalement bloquée. Pour les applications proches des postes de lavage ou de refroidissement, cet indice offre une marge réelle, pas seulement une case à cocher.

La limite de fonctionnement à froid de -40°C est tout aussi remarquable. La plupart des codeurs industriels descendent à -10°C ou -20°C. Le 6FX2001-5SS12 gère les environnements de stockage à froid, les installations extérieures dans les climats froids ou les applications où la machine reste dans une installation non chauffée pendant la nuit avant un démarrage de poste le matin.

Bride à Serrage, M23 Axial – Spécificités d'Installation

La conception de la bride à serrage (bride de serrage) permet un montage axial sécurisé sur un arbre sans nécessiter un ajustement de précision – le collier de la bride serre mécaniquement l'arbre une fois serré. Combiné à l'arbre plein de 10 mm et à l'orientation du connecteur M23 axial, l'empreinte d'installation est compacte et le passage du câble se fait proprement le long de l'axe de l'arbre, réduisant le risque d'accrochage du câble dans les espaces restreints.

Le connecteur M23 est un format de connecteur circulaire industriel standard largement utilisé sur les produits de codeurs Siemens, de sorte que les câbles existants des systèmes compatibles sont souvent réutilisables.

Questions Fréquemment Posées

Q1 : Le 6FX2001-5SS12 nécessite-t-il une course de référence après la mise sous tension ?

Non. En tant que codeur absolu, il génère une valeur de position unique pour chaque angle d'arbre dès l'application de la tension. Le système de contrôle reçoit la position actuelle immédiatement – aucun cycle de référencement n'est nécessaire.

Q2 : Comment ce codeur est-il connecté à un système d'entraînement SINAMICS ?

Le 6FX2001-5SS12 se connecte aux entraînements SINAMICS via un module capteur SINAMICS – soit la variante SMC (montée en armoire) soit SME (montée sur moteur), selon votre topologie d'entraînement. Le module capteur gère le protocole SSI et présente les données de position au contrôleur de position interne de l'entraînement.

Q3 : Quelle est la différence entre le 6FX2001-5SS12 et le 6FX2001-5QS12 ?

Les deux sont des codeurs absolus monotours SSI 13 bits avec les mêmes spécifications électriques. La principale différence physique est l'orientation du connecteur : le 6FX2001-5SS12 a une prise à bride axiale (le câble sort le long de l'axe de l'arbre), tandis que le 6FX2001-5QS12 a une prise à bride radiale (le câble sort perpendiculairement à l'arbre). Choisissez en fonction de votre géométrie d'installation et de vos contraintes de passage de câbles.

Q4 : Ce codeur est-il compatible avec des contrôleurs SSI tiers, ou uniquement avec des systèmes Siemens ?

Le protocole SSI lui-même est une norme industrielle ouverte, donc le 6FX2001-5SS12 peut s'interfacer avec n'importe quel contrôleur compatible SSI à condition que la fréquence d'horloge, la longueur du mot de données et les exigences de tension d'alimentation soient satisfaites. Cela dit, il est spécifiquement conçu, testé et documenté dans le cadre de l'écosystème d'automatisation Siemens, de sorte que l'intégration native avec les plateformes SINUMERIK, SINAMICS et SIMOTION sera toujours le chemin le plus simple.

Q5 : Quelle est la longueur maximale de câble prise en charge avec le SSI à cette résolution ?

La longueur du câble SSI dépend de la fréquence d'horloge – des fréquences d'horloge plus basses permettent des longueurs de câble plus importantes. Aux fréquences d'horloge SSI typiques utilisées avec les codeurs 13 bits (environ 100 à 200 kHz), des longueurs de câble allant jusqu'à 100 mètres sont généralement réalisables en utilisant un câble blindé approprié. Pour des recommandations exactes, consultez la documentation du module capteur SINAMICS pertinente pour votre installation.
