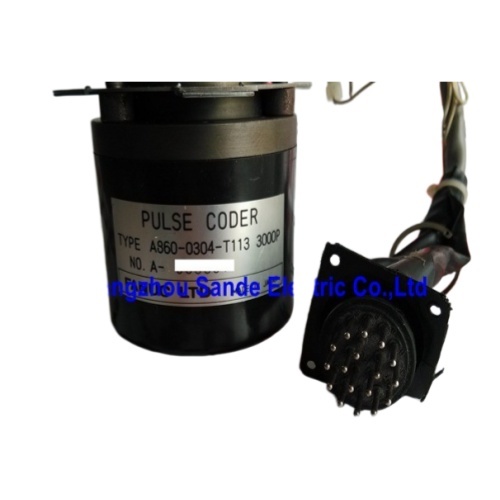

Codeur incrémental FANUC A860-0304-T113

3000 impulsions/tour | Type incrémental | Moteurs servo AC FANUC série S et anciens à capuchon rouge | Boîtier noir | Câble + connecteur inclus | Fabriqué au Japon

Lorsque le codeur tombe en panne, l'axe s'arrête

Une machine-outil CNC n'est aussi précise que le retour d'information qu'elle reçoit. Le servomoteur bouge — mais le système de contrôle ne sait où se trouve l'axe que parce que le codeur attaché à l'arrière de ce moteur rapporte la position en temps réel. Lorsqu'une panne survient au niveau du codeur, que ce soit par contamination, choc physique, vieillissement ou dégradation de l'élément optique, le résultat est immédiat : alarmes de position, comportement erratique de l'axe, ou une machine qui refuse tout simplement de fonctionner.

Le FANUC A860-0304-T113 est le codeur incrémental à 3000 impulsions par tour pour la famille de servomoteurs AC FANUC de première génération — les moteurs série S à capuchon rouge qui ont alimenté les entraînements d'axes d'innombrables centres d'usinage, tours et fraiseuses tout au long des années 1980 et du début des années 1990. Il se monte à l'arrière du servomoteur, lit le mouvement angulaire de l'arbre moteur optiquement, et délivre le flux d'impulsions en quadrature sur lequel l'amplificateur servo et le contrôle CNC s'appuient pour maintenir la précision de la position et la régulation de la vitesse.

Spécifications techniques

3000 impulsions par tour : pourquoi ce nombre existe

Au sein de la famille de codeurs A860-0304, trois variantes existent : le T111 (2000P), le T112 (2500P) et cette unité, le T113 (3000P). Le nombre d'impulsions n'est pas une spécification arbitraire — il correspond directement au dernier chiffre du numéro de pièce du servomoteur.

La convention de nommage des servomoteurs AC FANUC encode la spécification du codeur dans la désignation du moteur. Un moteur dont le numéro de pièce se termine par un suffixe "B003" ou "B203" a un "3" comme dernier chiffre de ce segment, ce qui spécifie un codeur 3000 impulsions en usine. Un moteur avec B001 ou B201 demande une unité 2000P ; B002 ou B202 nécessite le 2500P. Cette corrélation systématique signifie que lors de la recherche d'un codeur de remplacement, le numéro de pièce du moteur lui-même est la référence principale. Le A860-0304-T113 est correct pour tout moteur où ce dernier chiffre est 3.

Les exemples de moteurs vérifiés portant le A860-0304-T113 incluent le A06B-0317-B003 (servomoteur AC FANUC 10S/3000) et le A06B-0501-B203, parmi d'autres dans la gamme de désignation des séries 0, 0S, 0L, 5, 5S, 5L, 6L, 10, 10S, 20 et 20S.

La famille de moteurs à capuchon rouge et où se trouve ce codeur

La famille de servomoteurs AC FANUC visible dans les machines-outils plus anciennes se divise en deux générations facilement reconnaissables : les moteurs à capuchon noir (qui sont en fait des moteurs DC, identifiables par leurs capuchons d'extrémité jaunes ou noirs) et les moteurs à capuchon rouge, qui sont les unités AC sans balais représentant la première génération de la plateforme qui domine le CNC moderne. Le A860-0304-T113 appartient fermement à l'ère du capuchon rouge.

Physiquement, l'ensemble du codeur se monte à l'extrémité non motrice du moteur — la face arrière opposée à l'arbre de sortie. Le boîtier en plastique noir repose contre le carter de roulement arrière du moteur, fixé par des vis de montage, l'élément de détection du codeur lisant un disque de code interne qui tourne avec l'arbre moteur. Le câble et le connecteur inclus avec l'ensemble passent le long du corps du moteur vers l'entrée de retour d'information de l'amplificateur servo.

Parce que le codeur est un dispositif incrémental, il suit le mouvement relatif de l'arbre à partir de la dernière position de référence établie. Contrairement aux codeurs absolus qui conservent la position lors des interruptions de courant, le A860-0304-T113 incrémental nécessite que le contrôle CNC effectue un retour à la référence (cycle de mise à zéro) à la mise sous tension avant qu'une position absolue valide ne soit établie sur l'axe. C'est un comportement normal pour le système d'entraînement série S et il est géré automatiquement par le contrôle CNC via sa fonction de retour à la référence.

Principe de mesure incrémentale

Le codeur fonctionne optiquement. Une source lumineuse interne éclaire un disque de code rotatif qui porte un motif de segments transparents et opaques espacés uniformément — 3000 paires de segments autour de la circonférence complète de 360 degrés. Lorsque le disque tourne avec l'arbre moteur, deux photodétecteurs décalés d'un quart de période génèrent les signaux de sortie de phase A et B en relation de phase de 90 degrés (quadrature). Une troisième piste génère une seule impulsion par tour — l'impulsion Z, ou marqueur — qui sert de point de référence pour la séquence de mise à zéro.

La relation de quadrature entre A et B fait deux choses : elle double la résolution effective grâce au comptage des fronts à l'amplificateur (chaque cycle physique de 3000 impulsions produit 12 000 fronts comptables en mode de comptage en quadrature complet), et elle fournit des informations directionnelles — la séquence A-puis-B par rapport à B-puis-A indique à l'amplificateur servo dans quelle direction tourne l'arbre. Sans ces informations directionnelles, un régulateur de vitesse ne peut pas fonctionner en boucle fermée, et un régulateur de position ne peut pas suivre.

Le circuit de retour d'information de l'amplificateur servo surveille le flux d'impulsions en continu. Si le comptage s'écarte de la trajectoire commandée, l'amplificateur corrige le courant moteur pour rétablir la position. Si le signal disparaît complètement ou présente des anomalies de motif suggérant un dysfonctionnement du codeur, l'amplificateur génère une alarme de retour d'information de position qui empêche généralement tout mouvement d'axe supplémentaire jusqu'à ce que le défaut soit diagnostiqué et résolu.

Le A860-0304-T113 dans le contexte de la maintenance

Les techniciens de maintenance CNC FANUC travaillant sur des machines des générations de contrôle FANUC 0, 6, 10 et 15 rencontreront régulièrement ce codeur. Les machines qui utilisaient ces contrôles — et les moteurs série S qu'ils entraînaient — ont été installées en grand nombre dans le monde entier pendant les années de boom des machines-outils, et une proportion substantielle de ces machines reste en service de production actif aujourd'hui.

La présentation de panne la plus courante est une alarme soudaine de retour d'information de position sur le CNC, souvent accompagnée d'un comportement erratique de l'axe immédiatement avant que l'alarme ne bloque l'axe. La contamination atteignant le chemin optique du codeur — brouillard de liquide de refroidissement, particules métalliques ou lubrifiant — est une cause fréquente. Un choc physique dû à un dépassement mécanique peut endommager le disque de code ou le roulement dans l'ensemble du codeur. Les pannes de connecteur et de câble à l'extrémité du moteur se manifestent également comme des défauts de codeur, et doivent être vérifiées avant de supposer que le codeur lui-même est défaillant.

Les spécialistes CNC FANUC notent que tester le A860-0304-T113 de manière significative nécessite de le faire fonctionner installé sur le moteur réel, car les configurations de test sur banc qui ne reproduisent pas l'arbre et l'environnement de montage du moteur peuvent ne pas exposer les défauts intermittents qui n'apparaissent que sous charge rotative et conditions thermiques. C'est pourquoi les fournisseurs de maintenance FANUC réputés testent ces codeurs avec le moteur, et non séparément.

Référence croisée : A290-0561-V503

Le A860-0304-T113 porte une référence croisée établie : A290-0561-V503. Les deux numéros font référence à la même unité de codeur physique. Le format de numérotation A290-xxxx-Vxxx apparaît dans la documentation des pièces FANUC comme une désignation alternative pour certains ensembles de codeurs incrémentaux anciens, et c'est le numéro qui peut apparaître dans la documentation de maintenance de certains fabricants de machines-outils ou listes de pièces de rechange précédant la standardisation du format A860-xxxx-Txxx. Lors de la recherche de stock sur le marché secondaire ou de la référence croisée de la documentation des pièces de rechange d'une machine, les deux numéros doivent être vérifiés par rapport aux stocks disponibles.

Questions fréquemment posées

Q1 : Comment puis-je confirmer que le A860-0304-T113 est le codeur correct pour mon servomoteur FANUC spécifique ?

La méthode la plus sûre est de lire la plaque signalétique du moteur. Les numéros de pièce des servomoteurs AC FANUC anciens suivent un format structuré où le dernier chiffre du segment de désignation "B" encode le type de codeur : "1" = 2000P (T111), "2" = 2500P (T112), "3" = 3000P (T113). Un moteur dont le numéro de pièce se termine par B003, B103, B203, ou des constructions similaires où le dernier chiffre est 3 utilise le A860-0304-T113. Pour les moteurs des désignations de taille 0, 0S, 5, 5S, 10, 10S, 20 et 20S avec ce suffixe "3", c'est l'unité correcte. Si la plaque signalétique du moteur est endommagée ou illisible, les spécialistes FANUC peuvent faire une référence croisée des caractéristiques physiques du moteur et du type d'amplificateur pour confirmer la spécification correcte du codeur.

Q2 : Le A860-0304-T113 peut-il être remplacé par le A860-0304-T111 (2000P) ou T112 (2500P) si le T113 n'est pas disponible ?

Pas directement. Les calculs de la boucle de vitesse et de position de l'amplificateur servo sont calibrés sur le nombre d'impulsions spécifique du codeur qui était initialement spécifié pour le moteur. Changer pour un nombre d'impulsions différent nécessite des modifications de paramètres correspondantes dans l'amplificateur servo et le contrôle CNC — spécifiquement le nombre d'impulsions de retour par tour moteur utilisé dans la boucle de vitesse et les réglages CMR (rapport de multiplication de commande). Effectuer ces changements sans une compréhension approfondie des paramètres du système d'entraînement risque de mal calibrer l'axe. Dans un contexte de maintenance où un retour rapide au service est nécessaire, il est fortement préférable de se procurer le T113 correct plutôt que d'essayer d'adapter une variante de nombre d'impulsions différente.

Q3 : Quels codes d'alarme CNC indiquent généralement une défaillance du codeur A860-0304-T113 sur les contrôles FANUC séries 0, 6, 10 et 15 ?

Les numéros d'alarme spécifiques varient selon la génération CNC, mais la catégorie est systématiquement étiquetée comme alarmes de retour d'information servo ou de position. Sur les contrôles FANUC série 0, les alarmes dans la plage 400-499 couvrent les défauts d'axe servo, y compris les erreurs de retour d'information. Les séries FANUC 6 et 10 génèrent des catégories d'alarmes servo similaires. Les présentations courantes liées au codeur incluent "alarme servo : erreur de retour d'information de position", "codeur incrémental déconnecté" ou alarmes d'instabilité de la boucle de vitesse. Les indicateurs LED de l'amplificateur servo fournissent également des codes de diagnostic — la plupart des familles de modules servo FANUC utilisent un affichage allumé ou clignotant qui code des types de défauts spécifiques, la perte du signal de retour étant l'un des états définis. Vérifiez toujours l'affichage de diagnostic de l'amplificateur en parallèle avec la lecture de l'alarme CNC.

Q4 : Ce codeur est-il disponible à l'achat en tant que pièce autonome, ou doit-il être remplacé dans le cadre d'un échange moteur complet ?

La situation varie selon le fournisseur. Certains spécialistes FANUC, en particulier ceux axés sur la réparation et la remise à neuf des moteurs, ne réparent le A860-0304-T113 que dans le cadre d'une transaction de réparation de moteur — car un test fonctionnel significatif du codeur nécessite l'arbre, les roulements et l'ensemble mécanique du moteur. D'autres vendent des unités testées en vente directe ou en échange, généralement provenant de moteurs mis hors service ou de surplus d'usine. La qualité d'un achat de codeur autonome dépend entièrement de la question de savoir si le fournisseur a effectué des tests sous charge appropriés sur l'ensemble plutôt qu'une simple vérification de continuité électrique. Compte tenu de l'âge de cette génération de codeurs, les stocks neufs en boîte sont rares ; les unités d'occasion remises à neuf ou testées par des spécialistes des pièces FANUC réputés sont la source d'approvisionnement réaliste sur la plupart des marchés.

Q5 : Qu'est-ce qui cause la défaillance de ces codeurs, et quelles mesures de maintenance peuvent prolonger leur durée de vie ?

Les éléments optiques sont les principaux points d'usure — la source lumineuse LED s'affaiblit avec le temps et les heures de fonctionnement, et les segments transparents du disque de code peuvent accumuler des contaminants qui bloquent ou diffusent la lumière, dégradant la qualité du signal avant une défaillance complète. Le brouillard de liquide de refroidissement pénétrant dans le boîtier du codeur est l'une des causes environnementales les plus fréquentes de défaillance dans les applications de machines-outils, en particulier sur les centres d'usinage horizontaux où la gestion du liquide de refroidissement est plus difficile. Empêcher l'infiltration de contaminants au niveau du connecteur du codeur et s'assurer que le joint arrière du moteur est intact là où le codeur est en contact avec le carter du moteur sont les principales mesures préventives. Une inspection périodique du câble du codeur pour détecter des frottements ou de la corrosion du connecteur, en particulier sur les axes qui subissent des déplacements fréquents et des flexions de câble, est également utile. Lorsqu'un moteur est démonté pour remplacement de roulement ou bobinage, le codeur doit être inspecté et nettoyé par un technicien qualifié avant sa réinstallation.
