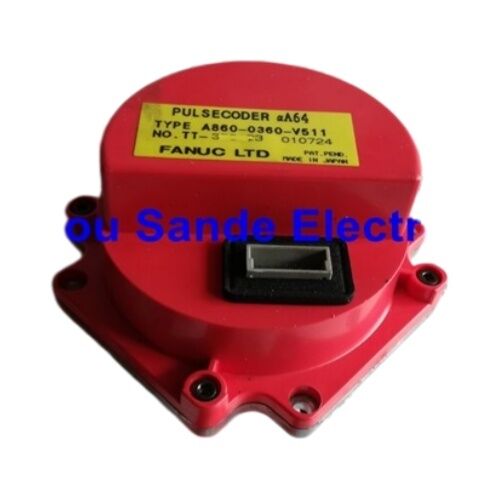

Encodeur FANUC A860-0360-V511 Pulsecoder — αA64 Encodeur Absolu avec Super Condensateur pour Servomoteurs FANUC Série Alpha

Marque: FANUC

Désignation: αA64 (Alpha Absolu 64K)

Numéros de pièce: A860-0360-V511 / A8600360V511 Connecteur 14 broches

Type Absolu | Super Condensateur | En stock

L'ère du capuchon rouge — des millions de machines toujours en fonctionnement

Avant que la série αi de FANUC ne devienne la plateforme dominante sur les machines-outils modernes, une génération antérieure de servomoteurs AC FANUC Alpha fonctionnait — et continue de fonctionner — dans les installations de fabrication du monde entier. Identifiables par le capuchon arrière en plastique rouge distinctif recouvrant l'ensemble de l'encodeur, ces moteurs ont été installés en très grande quantité sur les centres d'usinage, les tours et les équipements multi-axes entre la fin des années 1980 et les années 2000. Un grand nombre de ces machines sont encore en usage productif quotidien.

Le FANUC A860-0360-V511 est le pulsecoder de type αA64 pour les variantes de plus grande taille de cette série Alpha. Il s'agit d'un encodeur absolu — 64 000 impulsions par tour, rétention de position multi-tours, aucune batterie externe requise — qui se monte à l'arrière du servomoteur à l'intérieur du boîtier familier à capuchon rouge. Lorsque cet encodeur tombe en panne, la machine perd sa référence de position et l'axe s'arrête. La procédure de remplacement est simple : installer le bon A860-0360-V511 sur le moteur qui l'équipait à l'origine.

Qu'est-ce qui distingue le V511 au sein de la famille A860-0360

La série A860-0360 englobe plusieurs variantes de pulsecoders qui partagent la même désignation d'encodeur absolu αA64 mais diffèrent par leur configuration physique et leur technologie de rétention de position. Comprendre où se situe le V511 évite une erreur de commande coûteuse.

La caractéristique distinctive essentielle du V511 est son super condensateur intégré pour la rétention de position absolue. Alors que d'autres variantes de cette série s'appuient sur une batterie externe sur l'amplificateur de servomoteur pour préserver les données de position absolue multi-tours pendant les périodes d'arrêt, le V511 possède son propre stockage d'énergie capacitif interne. Lorsque l'alimentation de la machine est coupée, le super condensateur fournit l'énergie nécessaire pour maintenir le comptage de position interne de l'encodeur pendant l'intervalle d'arrêt, éliminant ainsi la dépendance à la batterie externe pour cette fonction côté encodeur.

La conséquence pratique au niveau de la machine dépend de la façon dont le système a été configuré à l'origine — mais pour les moteurs qui ont été livrés avec le V511, l'architecture de rétention de position fait partie de la conception du système. Comme pour tous les remplacements de pulsecoders, la correspondance exacte du numéro de pièce sur l'étiquette de l'encodeur du moteur est la procédure de vérification correcte avant de commander.

Référence Technique

Données recoupées à partir de la documentation des servomoteurs FANUC série Alpha et des dossiers techniques vérifiés de fournisseurs spécialisés.

64K Absolu — Ce que la résolution et le type signifient en pratique

Deux propriétés définissent le comportement d'un pulsecoder en tant que dispositif de rétroaction : sa résolution et s'il est absolu ou incrémental. Les deux sont importants pour le fonctionnement quotidien de la machine.

Résolution : 64 000 ppr. Chaque tour complet de l'arbre moteur est divisé en 64 000 intervalles de mesure discrets. Sur un axe de servomoteur entraînant une vis à billes avec un pas de 10 mm, 64 000 comptages par tour donnent à la boucle de rétroaction une granularité de position d'environ 0,16 micromètre par comptage à la sortie de la vis — bien au-delà de la précision des composants mécaniques de la machine-outil typique que cet encodeur dessert. La résolution de l'encodeur n'est pas le facteur limitant des performances de positionnement de ces systèmes. Ce que la résolution 64K influence de manière significative, c'est la qualité de la rétroaction de vitesse à de faibles vitesses d'avance, où la densité de comptage maintient la boucle de régulation de vitesse alimentée par des données de rétroaction fines et régulières plutôt que par des rafales d'impulsions grossières.

Type absolu. Un encodeur absolu maintient une adresse de position complète à travers les cycles d'arrêt. Lorsque la machine s'allume après un arrêt — qu'il soit planifié ou imprévu — le système de servomoteur lit la position stockée de l'encodeur et sait immédiatement où se trouve l'axe. Pas de retour de référence, pas de mouvement de mise en position, pas d'intervention de l'opérateur. La machine est prête à fonctionner depuis l'endroit où elle s'est arrêtée. C'est un avantage opérationnel significatif sur les équipements qui peuvent s'arrêter de manière inattendue en raison d'une interruption de courant, d'un arrêt d'urgence ou d'une condition de défaut, et où la remise en position de tous les axes avant de reprendre la production ajoute du temps et de la complexité procédurale à la récupération.

Le super condensateur du V511 est le mécanisme qui permet à la propriété absolue de fonctionner pendant les intervalles d'arrêt — il stocke suffisamment d'énergie pour maintenir l'électronique de suivi de position interne de l'encodeur pendant l'absence d'alimentation externe.

La famille de moteurs à capuchon rouge de la série Alpha

Le A860-0360-V511 appartient au groupe des châssis plus grands de la gamme d'encodeurs FANUC Alpha. FANUC a fabriqué deux tailles physiques distinctes de pulsecoders αA64 :

La variante plus petite — trouvée dans des moteurs Alpha très compacts, y compris les tailles de châssis α1, α2 et αM2.5 — utilise le numéro de pièce A860-0360-T001 et un boîtier physique différent. Il n'est pas interchangeable avec le V511.

La variante plus grande — utilisée sur la gamme plus large de moteurs Alpha à partir du châssis α3 et au-dessus — est la série A860-0360 sous ses formes T201, V501 et V511. Ceux-ci partagent le même boîtier physique et la même géométrie de couplage. Les différences de suffixe au sein de ce groupe reflètent la génération, la configuration du connecteur et la méthode de rétention de position. Les moteurs équipés d'encodeurs A64 dans le système de numérotation des pièces FANUC sont identifiés par les chiffres "75" à la fin du numéro de modèle du moteur à 12 caractères (par exemple, A06B-0xxx-Bx75), ce qui est une méthode de vérification croisée fiable lorsque l'étiquette de l'encodeur elle-même est peu claire ou endommagée.

Variantes A860-0360 — Navigation dans la famille

Plusieurs numéros de pièce partagent la désignation αA64 et la même compatibilité avec les moteurs de la série Alpha. Les différences entre eux sont importantes pour l'approvisionnement :

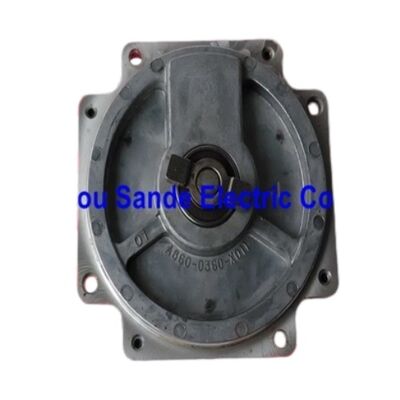

La référence croisée entre A860-0360-V511 et A860-0356-X011 apparaît également dans la documentation des fournisseurs — les deux identifiants ont été utilisés en association avec cette configuration d'encodeur. Comme toujours, l'étiquette de l'encodeur sur le moteur en cours de maintenance est la référence définitive.

Pourquoi ces encodeurs tombent en panne — et à quoi s'attendre

Les encodeurs à capuchon rouge de la série FANUC Alpha sont en production continue depuis des décennies, et les modes de défaillance sont bien compris dans la communauté de service FANUC.

Contamination ou dégradation du disque optique. L'encodeur fonctionne en faisant passer la lumière à travers un disque optique gravé avec précision. La contamination par les vapeurs de liquide de refroidissement, la brume d'huile ou la poussière métallique qui pénètre dans le fond de cuve — que ce soit par usure du joint, points d'entrée de câble ou cycles thermiques répétés — peut dégrader la qualité du signal au fil du temps. Les premiers signes incluent des conditions d'alarme marginales qui apparaissent par intermittence et disparaissent au redémarrage ; finalement, le signal tombe en dessous du seuil d'acceptation de l'amplificateur et une alarme encodeur franche en résulte.

Dégradation du super condensateur. Dans le V511, le condensateur qui maintient la position absolue pendant les arrêts a une durée de vie limitée. Un condensateur suffisamment dégradé ne conservera plus les données de position même lors de brèves interruptions de courant. Le symptôme est la perte de la référence de position absolue de la machine après un cycle d'alimentation — nécessitant un retour de référence qui ne devrait pas être nécessaire avec un encodeur absolu fonctionnel. Le condensateur est interne à l'ensemble de l'encodeur et n'est pas un composant remplaçable sur le terrain séparément.

Usure du couplage mécanique. Le couplage entre l'arbre moteur et l'entrée de l'encodeur transfère la rotation sans permettre au faux-rond de l'arbre d'appliquer une force radiale au roulement interne de l'encodeur. L'usure du couplage au fil du temps permet au désalignement d'atteindre le roulement de l'encodeur, produisant du bruit, une augmentation de la traînée du roulement et finalement des erreurs de signal de l'encodeur.

Lorsqu'une alarme liée à l'encodeur apparaît, la séquence de diagnostic doit toujours commencer par le câble de l'encodeur — vérifiez l'intégrité de la connexion et l'état du câble avant de conclure que l'encodeur lui-même est défectueux. Si l'inspection du câble est claire et que l'alarme persiste, l'encodeur est le candidat suivant pour le remplacement.

Notes sur la manipulation et l'installation

Le A860-0360-V511, comme tous les pulsecoders optiques FANUC, nécessite une manipulation appropriée à un instrument optique de précision. L'ensemble du disque interne et le roulement sont les composants qui déterminent les performances de l'encodeur, et tous deux sont sensibles aux chocs mécaniques et à la contamination.

Gardez l'encodeur dans son emballage jusqu'au moment de l'installation. Ne frappez pas le boîtier et n'appliquez pas de force axiale sur l'arbre de l'encodeur. Lors du retrait de l'ancien encodeur du moteur, notez l'orientation du couplage — le couplage de remplacement (recommandé d'installer un nouveau couplage à chaque changement d'encodeur) doit être positionné correctement pour engager les éléments d'entraînement de l'arbre moteur avant que l'encodeur ne soit en place.

Le boîtier à capuchon rouge en plastique doit être manipulé sans toucher la fenêtre optique ou les surfaces d'interface du couplage. Une fois installé, vérifiez l'état d'étanchéité du capuchon avant de remettre le moteur en service — la protection du fond de cuve dépend de la bonne assise et de l'étanchéité du capuchon.

FAQ

Q1 : Le A860-0360-V511 a un super condensateur au lieu de s'appuyer sur une batterie externe. Cela signifie-t-il que la batterie de l'amplificateur n'est plus du tout nécessaire ?

Le super condensateur du V511 gère la rétention de position au sein de l'encodeur lui-même, mais la configuration de la batterie du système de servomoteur global dépend de la manière dont l'amplificateur FANUC et le contrôleur CNC gèrent les données de position absolue au niveau du système. Les amplificateurs de servomoteurs FANUC de cette époque maintiennent généralement leur propre batterie pour des fonctions de sauvegarde au-delà de l'encodeur — y compris le stockage des paramètres et, dans certaines configurations, le suivi du comptage absolu multi-tours au niveau de l'amplificateur. Que l'amplificateur nécessite toujours sa batterie lorsque le V511 est installé dépend du modèle d'amplificateur spécifique et de la configuration du système. Le condensateur autonome de l'encodeur élimine la dépendance à la batterie pour la rétention de position au niveau de l'encodeur, mais avant de retirer la batterie de l'amplificateur en vous basant sur cette hypothèse, vérifiez les exigences de la batterie de l'amplificateur pour le stockage des paramètres ou du comptage dans son propre manuel d'instructions. Le retrait d'une batterie dont l'amplificateur dépend pour la rétention des paramètres ou du comptage peut entraîner une perte de données supplémentaire.

Q2 : Le A860-0360-V511 peut-il être remplacé par le A860-0360-V501 ou le A860-0360-T201 si le V511 n'est pas disponible ?

L'ajustement physique est compatible entre les variantes A860-0360 de grand châssis — les dimensions du boîtier et l'interface de couplage sont les mêmes pour les T201, V501 et V511. La différence fonctionnelle réside dans la méthode de rétention de position : le V511 utilise un super condensateur intégré, tandis que les T201 et V501 s'appuient sur la batterie externe de l'amplificateur pour la rétention de position absolue. La substitution d'un T201 ou d'un V501 dans un système conçu autour du V511 signifie que la rétention de position absolue pendant les arrêts dépendra désormais de la batterie de l'amplificateur plutôt que du propre condensateur de l'encodeur. Si la batterie de l'amplificateur est présente et fonctionnelle, la position absolue devrait toujours être maintenue correctement. Cependant, pour les installations où le V511 a été spécifié pour une raison — comme les applications où la batterie de l'amplificateur a été intentionnellement omise de la conception du système — cette substitution modifie la dépendance de la batterie du système d'une manière qui doit être prise en compte avant de procéder. Vérifiez toujours la configuration installée de la machine spécifique avant de supposer une substituabilité directe.

Q3 : Ma machine affiche une alarme d'encodeur au démarrage après une coupure de courant. La position absolue a été perdue. Cela confirme-t-il que le super condensateur du V511 est défaillant ?

La perte de position après une coupure de courant est un fort indicateur que le super condensateur ne maintient plus la charge pendant la période d'arrêt, mais ce n'est pas la seule cause possible. Avant de conclure que le condensateur est défaillant, considérez la durée de la coupure de courant — un super condensateur stocke une quantité finie d'énergie, et une panne très prolongée (plusieurs heures ou plus, selon l'état du condensateur et la consommation d'énergie interne de l'encodeur) peut épuiser même un condensateur sain. Si la perte de position ne se produit qu'après des événements d'arrêt de longue durée mais pas après de brèves interruptions, le condensateur peut encore avoir une capacité partielle restante. Si la position est perdue même après des cycles d'alimentation très brefs — quelques secondes ou moins — le condensateur est défaillant. Dans les deux cas, l'ensemble de l'encodeur doit être remplacé car le condensateur est intégré à l'unité et ne peut pas être remplacé séparément sur le terrain.

Q4 : Comment puis-je confirmer quelle variante A860-0360 est actuellement installée dans mon moteur sans lire l'étiquette de l'encodeur ?

Le numéro de modèle du moteur fournit une vérification croisée : les moteurs FANUC série Alpha équipés d'encodeurs A64 portent "75" comme deux derniers chiffres de leur désignation de modèle à 12 caractères — par exemple, un moteur étiqueté A06B-0xxx-Bx75 a un encodeur A64. Cela confirme le type d'encodeur mais n'identifie pas le suffixe de variante spécifique (T201 vs V501 vs V511). Pour l'identification de la variante, l'étiquette de l'encodeur sur le fond de cuve arrière est la seule source fiable — elle indiquera le numéro de pièce complet A860-0360-VXXX ou A860-0360-TXXX. Si l'étiquette est illisible en raison de l'usure, de la contamination par l'huile ou de dommages physiques, un représentant du service FANUC ou un centre de réparation spécialisé disposant d'équipements de test peut identifier la variante de l'encodeur par des tests fonctionnels. Ne supposez pas la variante uniquement à partir du numéro de modèle du moteur, et ne substituez pas entre les variantes sans comprendre les implications de rétention de position décrites dans la FAQ précédente.

Q5 : Le A860-0360-V511 est-il réparable si le super condensateur tombe en panne, ou faut-il remplacer tout l'encodeur ?

Les pulsecoders FANUC série Alpha ne sont généralement pas réparables à un niveau qui rétablit la fiabilité des performances d'origine. L'ensemble optique intégré, le couplage rectifié avec précision, le roulement interne et le super condensateur sont fabriqués comme une unité appariée dans des conditions contrôlées. La réparation sur site du condensateur seul — soudage d'un condensateur de remplacement sur le circuit imprimé de l'encodeur — est techniquement possible mais comporte des risques importants : le disque optique et le roulement sont exposés lors du démontage, la contamination ou les perturbations mécaniques pendant la réparation peuvent dégrader la qualité du signal même si le remplacement du condensateur lui-même réussit, et l'unité réparée n'a aucune base de performance vérifiée après le remontage. Les centres de réparation de servomoteurs spécialisés disposant d'équipements de test appropriés et de conditions de salle blanche proposent des services de reconstruction d'encodeurs avec des conditions de garantie variables. Pour la plupart des opérations de maintenance industrielle, le remplacement pur et simple par une unité éprouvée et le retour de l'unité défectueuse pour un crédit d'échange est la voie la plus rapide et la moins risquée pour rétablir la disponibilité de la machine.
