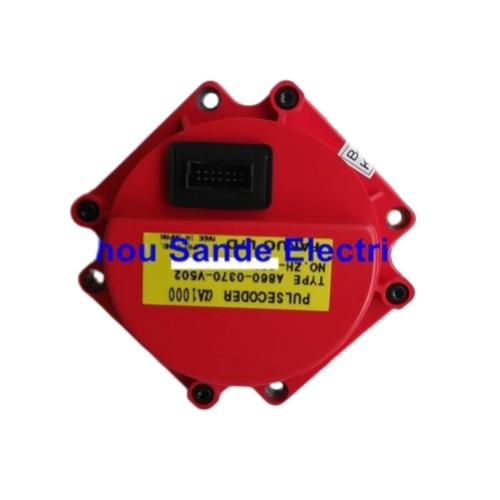

Le codeur d'impulsions FANUC A860-0370-V502 Alpha (aA1000)

Le type absolue 1,0001000 impulsions/Rev. Sortie en série. FANUC Alpha AC Servo Motors série a3 / a6 / a12 / a22 / a30 / a40 / aM. Pas de câble intégré.

Le codeur qui se souvient où il est

En quelques secondes, chaque axe sait exactement où il se trouve, pas de cycle d'orientation, pas de lenteur de retour de référence,pas d'attente pour chaque axe à ramper à un point de référence avant que la machine peut accepter un programmeCette information de position absolue immédiate et active n'est pas fournie par le servo-amplificateur ou la commande CNC, mais par le codeur d'impulsions à l'arrière de chaque servo-moteur.

Le FANUC A860-0370-V502 est le codeur d'impulsions absolu aA1000 le dispositif de rétroaction optique intégré pour la famille de servo-moteurs AC de la série FANUC Alpha.000,000 impulsions par révolution à travers une interface série, c'est le composant qui ferme la servo-boucle, assure un maintien de la position absolue à travers les cycles de puissance,et permet la précision de positionnement raffinée qui définit les performances du moteur FANUC Alpha dans le centre d'usinage, centre de tournage et applications d'automatisation de précision.

Spécifications techniques

Ce que signifie aA1000 dans la hiérarchie des codeurs FANUC

La dénomination des codeurs à impulsions de la série Alpha de FANUC suit un système clair: le préfixe "A" identifie le type absolu,et "1000" se réfère à la classe de résolution de millier ¢ un million ¢ pulsations par révolutionCela place l'aA1000 dans le niveau haute résolution de la famille d'alpha pulsecodeurs d'origine, bien au-dessus des 2000P, 3000P,et variantes incrémentielles qui ont équipé les moteurs à courant alternatif de la série S et des premiers moteurs à capuche rouge.

Le saut de 3000 impulsions par tour (la norme sur les anciens servo-encodeurs FANUC AC) à 1,000Pour les calculs de la position du servo-amplificateur et de la boucle de vitesse, ce changement est fondamental.000 tours par minute atteint environ 150,000 compte par seconde un chiffre qui fonctionne pour le positionnement général mais laisse la douceur de la vitesse à la merci du bruit de quantification à des vitesses plus faibles.000Avec un moteur de 3000 tours par minute, le taux de rétroaction monte à 50.000La fréquence de commande est de 10 000 fois par seconde, ce qui rend le contrôle de la vitesse en douceur à basse et haute vitesse nettement plus réalisable.

Cette résolution est la raison pour laquelle la documentation de FANUC pour la série Alpha note spécifiquement que le000,000 ppr pulsecoder enables applications ranging from simple positioning to those requiring high precision — the same hardware serves everything from coarse rapid traverse to fine-finish contouring without degradation in position quality.

Position absolue: caractéristique qui modifie le fonctionnement de la machine

La classification "absolue" de l'A860-0370-V502 n'est pas une note technique mineure.

Un encodeur incrémentiel perd sa référence de position au moment où l'alimentation est retirée.La commande CNC n'a pas de mémoire de l'axe où s'est arrêté le nombre de position qui existait dans l'amplificateur de servo lorsque la machine est arrêtée est partiAvant qu'un programme puisse être exécuté, il est nécessaire d'éteindre le système.chaque axe incrémentiel doit retourner à un point de référence fixe à une vitesse contrôlée afin que la commande puisse rétablir sa position à partir de zéroSur un grand centre d'usinage avec six axes ou plus, un retour de référence complet peut prendre plusieurs minutes.

L'A860-0370-V502 fonctionne différemment.monté dans un servo-amplificateur ou un boîtier CNC) alimente en continu le compteur de position absolue par des interruptions de courantLorsque l'alimentation principale revient,l'interface sérielle du codeur transmet immédiatement la position stockée. Le CNC connaît la position de chaque axe avec la même confiance que pendant le fonctionnement.Allumez, vérifiez et lancez.

Cela est particulièrement significatif dans les environnements où la pression de production est constante.et après chaque interruption de courant accumule un temps mort significatifLe système d'impulseur absolu élimine complètement cette catégorie de temps d'arrêt.

Interface série: un câble, informations complètes

Les précédents codeurs d'impulsions FANUC utilisaient une sortie électrique parallèle fils séparés pour les signaux de phase A, phase B, phase Z et de commutation,avec une résolution limitée par les caractéristiques électriques de ces lignes parallèlesL'alpha A1000 a complètement changé l'architecture de l'interface.

L'aA1000 utilise un protocole de communication en série entre le codeur et le servo-amplificateur.et l'identification interne de l'encodeur, tout cela circule sur une seule paire de lignes sérielles différentielles plutôt que sur un faisceau de signaux parallèlesLe servo-amplificateur décode le flux de données en série pour extraire la valeur de position dont il a besoin pour la boucle de commande,exécuter cet échange à une vitesse suffisamment rapide pour mettre à jour la boucle de position à la fréquence de commande interne de l'amplificateur.

Une conséquence pratique de cette architecture: il n'y a pas de sortie de quadrature incrémentielle du codeur d'impulsions série qu'un compteur externe ou un contrôleur de mouvement peut simplement lire.Les données de position existent exclusivement dans le protocole en sérieC'est pourquoi, pour les applications de retrofit et d'entraînement tiers, l'interface à l'A860-0370-V502 nécessite soit le matériel d'amplificateur propre à FANUC, soit un adaptateur d'interface d'impulseur série spécialement conçu..

Compatibilité moteur: la famille Alpha que sert ce codeur

L'A860-0370-V502 s'intègre à la famille de servo-moteurs Alpha de FANUC, la génération de servo-moteurs à courant alternatif qui a succédé aux moteurs à capuche rouge de la série S et a précédé la série Alpha i actuelle.Dans cette génération, ce codeur a été monté sur une large gamme de moteurs de taille: les petits moteurs à châssis A3 et A6 utilisés sur les axes légers,à travers les modèles A12 et A22 de milieu de gamme qui alimentaient la majorité des axes d'alimentation du centre d'usinage, jusqu'aux moteurs a30 et a40 plus grands sur les applications à axe lourd et à portique.

Variations au sein de la famille Alpha ̇ la série Alpha (α) standard, la série Alpha M (αM) pour les applications à grande vitesse,l'Alpha L (αL) pour les besoins de couple élevé de grand format La conception du corps de l'encodeur et la disposition de montage sont cohérentes sur toute la gamme de moteurs compatibles, et l'absence d'un câble intégré est une caractéristique de conception délibérée:il permet d'échanger l'ensemble du codeur sans perturber le routage du câble du moteur, ce qui est d'une importance significative lors de la réparation et de la rénovation du moteur.

L'A860-0370-V502 est spécifiquement identifié pour les moteurs comprenant les dimensions de cadre a12, a22, a30 et a40, ainsi que les variantes aM, bien que la gamme complète d'applicabilité s'étend à travers la série Alpha.Confirmer le codeur correct par rapport au numéro de pièce d'un moteur spécifique est toujours l'étape recommandée avant le remplacement.

Aucun câble intégré: un avantage en matière d'entretien

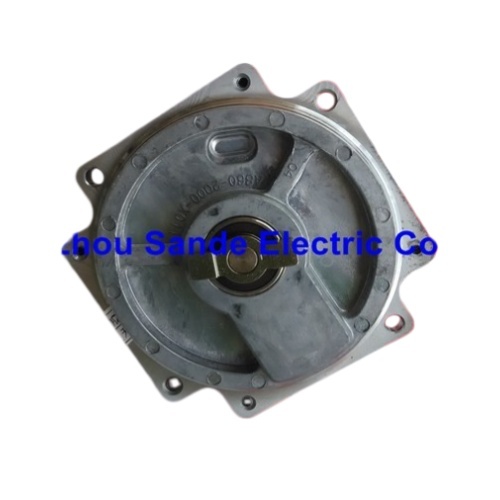

Contrairement aux anciens codeurs d'impulsions FANUC qui intègrent le câble de signal directement dans le corps du codeur,l'A860-0370-V502 utilise une interface de connecteur séparée le corps du codeur se connecte au moteur et se termine à un connecteur qui accepte le câble de signal du codeur comme un ensemble séparéCette conception sépare deux modes de défaillance distincts qui sont souvent confondus sur le terrain.

Les câbles d'encodeur des servomotors tombent en panne plus fréquemment que les encodeurs eux-mêmes, en particulier sur les axes à long trajet.les dommages mécaniques aux points de virage sont des causes courantes de ce qui semble être des alarmes de codeur. Si le câble est séparé du corps de l'encodeur, le remplacement ou l'inspection du câble est simple: l'encodeur reste monté sur le moteur, le câble est débranché et remplacé,et le système est retestéSi l'alarme disparaît, le codeur n'a jamais été le problème, si elle persiste, le codeur lui-même peut être remplacé sans que le câble complique le diagnostic.

This architecture also simplifies stocking for repair shops and maintenance departments — encoder bodies and cables are separate line items that can be held in independent inventory rather than one SKU that represents both components together.

Le A860-0370-V502 contre le V501: notes de version

La famille A860-0370 existe en deux variantes principales: V501 et V502.000Dans la plupart des contextes de maintenance, l'un peut remplacer l'autre fonctionnellement.

Cependant, FANUC CNC specialists advise confirming compatibility with the specific servo amplifier software version in use before cross-substituting V501 and V502 units in systems where software interaction between the encoder version and amplifier firmware may be relevantPour le remplacement de la maintenance générale sur les systèmes standard de la série Alpha, la grande majorité de la base installée, ce n'est pas une préoccupation pratique.

Questions fréquemment posées

Q1: Comment puis-je confirmer que l'A860-0370-V502 est le codeur d'impulsions correct pour mon moteur FANUC Alpha spécifique?

La vérification la plus fiable est le numéro de pièce de la plaque d'immatriculation du moteur.la désignation du type de rétroaction du moteur est insérée dans le segment du suffixe "B";. Pour les moteurs équipés du codeur d'impulsions en série absolu aA1000, le numéro de pièce du moteur reflète cette spécification par un suffixe se terminant par la désignation appropriée du codeur d'impulsions absolu.Si la plaque de nom est illisible, l'encodeur physique lui-même, si l'unité défectueuse est toujours connectée, porte généralement le numéro de pièce A860-0370-V502 (ou V501) sur son étiquette.Comparer cela avec le remplacement confirme la correctionLes spécialistes de FANUC Alpha peuvent également faire une référence croisée entre le numéro de pièce complet du moteur et le codeur correct si la documentation du moteur est disponible.

Q2: L'A860-0370-V502 nécessite-t-il une batterie de secours, et que se passe-t-il si la batterie tombe en panne?

La rétention de position absolue nécessite une batterie pour maintenir le compteur de position interne du codeur en cas d'interruption de courant.La batterie est généralement un type de lithium 3V monté dans le servo amplificateur ou, dans certaines configurations de système, dans l'armoire CNC plutôt que dans le corps de l'encodeur lui-même ∙ le circuit de la batterie fournit de l'énergie à l'encodeur par le câble de signal.Lorsque la tension de la batterie tombe en dessous du seuilSi la batterie est complètement épuisée, les données de position absolue dans l'encodeur sont perdues.À la prochaine mise sous tension, the CNC will generate an APC (Absolute Pulse Coder) alarm and require a reference return to re-establish the axis zero position — essentially a one-time homing procedure after which absolute operation resumes normally once the battery is replaced.

Q3: Quels codes d'alarme CNC indiquent une défaillance de l'A860-0370-V502 sur les commandes FANUC 0i, 16i et 18i?

Les défauts absolus du codeur d'impulsions sur les commandes de classe FANUC 0i/16i/18i apparaissent principalement dans la catégorie des servo-alarmes.Nécessité de revenir à la position de référence), à la suite d'une panne de batterie ou d'un remplacement du codeur; SV0360 (Erreur de communication du codeur par impulsion), indiquant une défaillance de transmission de données en série entre le codeur et l'amplificateur;et SV0368/SV0369 (alarme matérielle de codeur d'impulsions), indiquant une défaillance interne du codeur détectée par les données d'auto-diagnostic en série.Le numéro d'alarme spécifique fournit une orientation diagnostique. Les alarmes de communication désignent souvent des problèmes de câble ou de connecteur.Vérifiez toujours le câble de signal du codeur et ses connecteurs aux deux extrémités du moteur et de l'amplificateur avant de condamner le corps du codeur.

Q4: L'A860-0370-V502 peut-il être réparé ou doit-il être remplacé en cas de panne?

Les encodeurs FANUC Alpha aA1000 ne sont généralement pas réparables à un niveau qui rétablit un fonctionnement fiable à long terme.Les éléments optiques et l'électronique interne de ces encodeurs sont fabriqués avec des tolérances serrées et sont des ensembles scellés , et les centres de réparation spécialisés notent constamment que ces unités sont rarement réparables.l'échange avec une unité testée d'un spécialiste réputé des pièces FANUC est l'approche standard. Testing should always be performed with the encoder mounted on an actual Alpha motor running on FANUC drive hardware — bench electrical tests that do not exercise the encoder on its intended motor cannot replicate the thermal and vibration conditions that reveal intermittent faults.

Q5: L'A860-0370-V502 est-il compatible avec les moteurs de la série Alpha i de FANUC ou les amplificateurs de la série αi de génération actuelle?

Le A860-0370-V502 est un codeur de la série Alpha de première génération de FANUC, conçu pour la famille de moteurs Alpha (α).Les moteurs ultérieurs de la série Alpha i (αi) et les moteurs actuels de la série αi utilisent différentes générations d'encodeurs, y compris l'A860-2001-T321 (αi A16000)., 16 millions d'impulsions/rev) et des successeurs similaires avec un montage physique différent, différentes implémentations de protocole série et différentes interfaces électriques.L'A860-0370-V502 ne peut pas être installé sur un moteur de la série αi, et les servo-amplificateurs de la série αi ne sont pas conçus pour communiquer avec le protocole série aA1000 antérieur.Pour les machines utilisant des moteurs de la série α (non-i) Alpha et des amplificateurs originaux de la série Alpha (SVU)Pour les machines utilisant le système αi ultérieur, l'encodeur approprié provient de la série A860-20xx.
