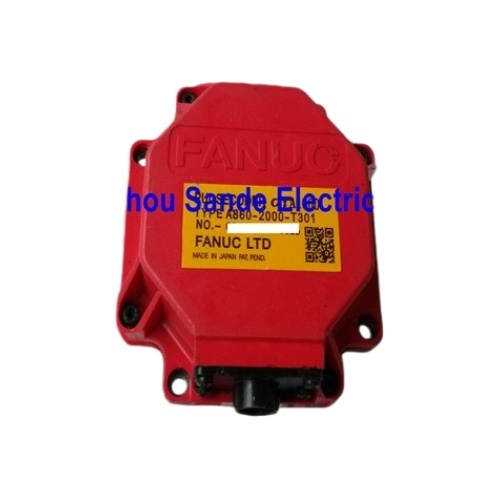

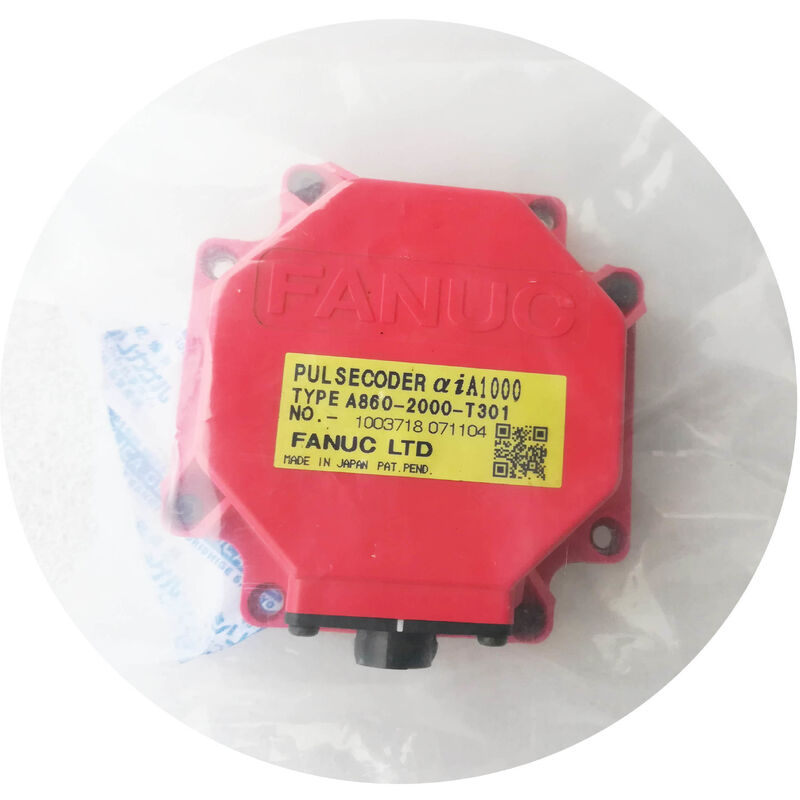

FANUC A860-2000-T301 Pulsecoder (αiA1000)

Type Absolu | 1 000 000 impulsions/tour | Interface Série | Servomoteurs CA FANUC Alpha i (αi) | Accouplement Oldham | IP65 | Connecteur 10 broches | Fabriqué au Japon

L'encodeur au cœur du système servo αi

Chaque mouvement sur une machine équipée de FANUC αi — une incrémentation de 0,001 mm sur un centre de tournage CNC, une interpolation à 6 axes sur un robot industriel, une translation rapide couvrant 500 mm en une fraction de seconde — dépend des données de position qui proviennent d'un petit dispositif optique monté à l'arrière de chaque servomoteur. Sans un retour d'information précis, continu et fiable de ce dispositif, il n'y a pas de contrôle en boucle fermée. Il n'y a que du mouvement en boucle ouverte : rapide, approximatif et inadapté à la fabrication de précision.

Le FANUC A860-2000-T301 est le pulsecoder absolu αiA1000 — le capteur de retour d'information conçu spécifiquement pour la famille de servomoteurs CA FANUC Alpha i (αi). Avec 1 000 000 d'impulsions par tour transmises via une interface série, une rétention de position absolue lors des cycles d'alimentation et une conception d'accouplement Oldham qui tolère les désalignements d'arbre sans compromettre la précision, cet encodeur est à la fois le composant le plus largement déployé et le plus critique en termes de maintenance du système servo αi.

On le trouve sur les centres d'usinage CNC, les centres de tournage, les découpeurs laser et les robots industriels FANUC dans les usines du monde entier, dans toutes les industries manufacturières majeures.

Spécifications Techniques

D'Alpha à Alpha i : où cet encodeur s'inscrit dans l'histoire de FANUC

La gamme de produits de servomoteurs FANUC a évolué à travers des générations clairement définies, et la dénomination des encodeurs reflète directement cette progression. La série Alpha (α) d'origine — les moteurs équipés de l'encodeur A860-0370-V502 (αA1000) — représentait la plateforme de pulsecoder série de première génération de FANUC. La série Alpha i (αi) qui a suivi a apporté des avancées significatives en termes de performances moteur, de communication du système d'entraînement et d'intégration des fonctions de sécurité, et a nécessité une nouvelle génération de matériel de pulsecoder pour correspondre.

Le A860-2000-T301 est cette nouvelle génération. Le « i » dans αiA1000 n'est pas cosmétique — il signifie un protocole d'interface série révisé, un matériel interne mis à jour et une compatibilité avec les amplificateurs de la série αi (familles A06B-6114, A06B-6117, A06B-6130) et la génération de contrôleurs CNC et de robots FANUC qui fonctionnent avec eux. Les moteurs αi et le A860-2000-T301 sont des composants parfaitement adaptés au système ; l'ancien αA1000 de la série Alpha d'origine ne peut pas remplacer le αiA1000, et le matériel de l'amplificateur le rejettera.

Comprendre cette limite générationnelle est le plus important lors de l'approvisionnement de pièces de rechange. Une machine avec des moteurs de la série αi nécessite le A860-2000-T301. Une machine plus ancienne avec des moteurs Alpha d'origine (non-i) a besoin du A860-0370-V502. Le mélange des deux n'est pas possible sans modifications de l'amplificateur et du moteur.

1 000 000 d'impulsions par tour : ce que cette résolution offre

Un million de comptes par tour d'arbre n'est pas un chiffre qui existe à des fins marketing. Il a une signification physique concrète pour la capacité de positionnement de la machine.

La documentation de la série d'amplificateurs servo αi de FANUC (B-65262EN) indique explicitement que la classe de résolution de 1 000 000 ppr permet au moteur de servir des applications allant du simple positionnement à celles exigeant la plus haute précision. La raison est directement liée au fonctionnement des boucles de contrôle de position et de vitesse. À 1 000 000 ppr, un moteur tournant à 3 000 tr/min génère 50 000 000 de comptes de retour d'information par seconde — une fréquence si élevée par rapport à la fréquence de mise à jour de la boucle de contrôle que le bruit de mesure de vitesse disparaît efficacement. Le servo peut calculer une vitesse instantanée précise à n'importe quel régime sans les artefacts de quantification que les encodeurs de résolution inférieure introduisent, en particulier à basses vitesses.

Pour un centre d'usinage coupant à une vitesse d'avance de 100 mm/min sur un axe à vis à billes, le servomoteur peut ne tourner qu'à 50-200 tr/min. À ces vitesses, la résolution de l'encodeur est primordiale. Un encodeur de 3 000 ppr ne produit que 150 à 600 comptes par seconde dans ces conditions — à peine suffisant pour maintenir un retour de vitesse fluide. Les 1 000 000 ppr du αiA1000 fournissent 833 000 à 3 333 000 comptes par seconde aux mêmes vitesses mécaniques, donnant à la boucle de vitesse la résolution dont elle a besoin pour des coupes fluides et sans bavures à basses vitesses.

Position Absolue : Zéro retour à zéro, Zéro attente

La différence opérationnelle entre un encodeur absolu et un encodeur incrémental se fait sentir à chaque mise sous tension d'une machine.

Un encodeur incrémental n'a pas de mémoire. La position est réinitialisée à zéro à la mise sous tension. Le CNC doit effectuer un retour à la référence — commandant à chaque axe de se déplacer vers sa butée mécanique ou son interrupteur de came de référence à vitesse contrôlée — avant qu'une position valide n'existe. Sur un grand centre d'usinage à quatre ou cinq axes, l'achèvement des retours à la référence prend plusieurs minutes. Si la machine est arrêtée en urgence en cours de cycle, des retours à la référence sont nécessaires avant que la production ne puisse reprendre.

Le A860-2000-T301 maintient son compte de position absolue en continu, sauvegardé par une batterie lithium 3V dans l'armoire de l'amplificateur servo. Lorsque l'alimentation principale revient après toute interruption — un arrêt contrôlé, un arrêt d'urgence, une panne de courant — l'interface série de l'encodeur transmet immédiatement la position absolue stockée. Chaque axe est connu. Le CNC vérifie les positions, l'opérateur accuse réception, et la production reprend.

Le mécanisme de protection de la batterie est gradué : l'amplificateur servo surveille la tension de la batterie et génère une alarme d'avertissement de batterie faible avant que la tension n'atteigne le niveau auquel les données de position pourraient être perdues. Un remplacement de batterie en temps voulu — effectué pendant que les données de position sont encore en sécurité — n'entraîne aucune perturbation de l'étalonnage de l'axe.

L'accouplement Oldham : ingénierie pour éliminer les défaillances de désalignement

L'une des caractéristiques les plus distinctives mentionnées dans les listes de produits Radwell et IQ Electro pour le A860-2000-T301 est l'interface d'accouplement Oldham. Ce détail mécanique mérite d'être compris car il affecte directement la longévité de l'encodeur.

Un accouplement Oldham est un dispositif mécanique à trois pièces qui transmet la rotation entre deux arbres qui peuvent ne pas être parfaitement coaxiaux. Les deux disques extérieurs se connectent respectivement à l'arbre moteur et au disque de l'encodeur, tandis qu'un disque flottant central avec des fentes orthogonales sur chaque face compense à la fois le décalage parallèle et le léger désalignement angulaire entre les deux arbres. Cette compensation se fait sans transmettre les forces de désalignement aux roulements internes de l'encodeur.

Pourquoi est-ce important ? Dans la conception du pulsecoder des séries α et αi, l'encodeur est monté à l'arrière du moteur et entraîné par cet accouplement. Au cours de la durée de vie du moteur, le cyclage thermique, les chocs mécaniques dus aux dépassements d'axe et l'usure générale peuvent introduire de petites quantités de faux-rond de l'arbre qui chargeraient autrement les roulements de l'encodeur de manière asymétrique. L'accouplement Oldham absorbe ce désalignement en continu, réduisant considérablement la contrainte sur les roulements à l'intérieur de l'encodeur. Les accouplements défectueux — qui peuvent se fissurer ou s'user après un nombre d'heures de fonctionnement important — sont eux-mêmes un mode de défaillance documenté dans les systèmes de pulsecoder αiA1000 et doivent être inspectés chaque fois que l'encodeur est accessible.

Gamme d'applications : machines CNC et robots

Le A860-2000-T301 couvre deux domaines d'application FANUC distincts, ce qui reflète l'adoption généralisée de la plateforme de servomoteurs αi.

Machines-outils CNC — Les centres d'usinage, les centres de tournage, les machines de tour-fraisage et les systèmes de rectification utilisant les commandes FANUC 0i, 16i, 18i, 21i, 30i, 31i et 32i avec les entraînements de la série αi portent couramment ce pulsecoder sur leurs axes d'avance et auxiliaires. Les familles de moteurs αiS (inertie standard) et αiF (haute vitesse) dans la plage de puissance 4/4000 à 40/4000 représentent la population principale des machines-outils.

Robots industriels FANUC — Les contrôleurs de robot R-J3, R-J3iB, R-30iA et R-30iB associés aux moteurs d'articulation αi utilisent également le A860-2000-T301. Sur les articulations de robot, la rétention de position absolue est particulièrement critique — un robot sans positions d'articulation valides ne peut pas se déplacer en toute sécurité, et une procédure de retour à la référence sur un bras de robot industriel à 6 axes est un processus lent et encombrant que les environnements de production préfèrent fortement éviter. Le pulsecoder absolu élimine cette exigence dans le fonctionnement normal.

Un exemple vérifié par la communauté des spécialistes des pièces FANUC : le moteur A06B-0243-B100 (un moteur d'axe αiS 4/4000) porte le A860-2000-T301 comme pulsecoder spécifié en usine. Une spécification similaire s'applique à la famille plus large de moteurs αiS et αiF.

Câble d'encodeur : trouver le bon compagnon

Le A860-2000-T301 n'inclut pas de câble intégré — le corps de l'encodeur se termine par un connecteur 10 broches IP65 qui accepte un ensemble de câble de signal séparé. La famille de câbles spécifiée par FANUC pour cet encodeur comprend les A660-2005-T505 (5 mètres, connecteurs droits) et A660-2005-T506 (spécification alternative de 5m), avec des versions plus longues disponibles dans la série A660-2005 jusqu'à 15 mètres.

L'importance de l'état du câble dans le diagnostic des défauts d'encodeur ne peut être surestimée. Les défaillances du câble de signal de l'encodeur — corrosion du connecteur à l'extrémité du moteur ou de l'amplificateur, frottement de l'isolation aux points d'entrée de la gestion des câbles et rupture de la continuité du blindage — sont documentées comme des causes fréquentes d'alarmes liées à l'encodeur sur les systèmes FANUC αi. Avant de condamner le corps de l'encodeur lui-même, l'inspection et le remplacement du câble de signal sont la première étape de diagnostic recommandée par les spécialistes CNC de FANUC. Le câble est un composant séparé, moins coûteux, et son mode de défaillance est indiscernable de celui du corps de l'encodeur au niveau de l'alarme.

Questions fréquemment posées

Q1 : Quelle est la différence entre le A860-2000-T301 et l'ancien A860-0370-V502, et peuvent-ils être utilisés de manière interchangeable ?

Les deux encodeurs proviennent de différentes générations de servomoteurs FANUC et ne sont pas interchangeables. Le A860-0370-V502 (αA1000) a été conçu pour les moteurs et amplificateurs de la série Alpha (α) d'origine. Le A860-2000-T301 (αiA1000) est le successeur, construit pour la série Alpha i (αi) avec un protocole d'interface série révisé. Les dimensions de montage physiques peuvent être similaires, mais l'interface électrique et le protocole de communication diffèrent entre les deux générations. L'insertion d'un A860-0370-V502 dans un système d'amplificateur de la série αi entraînera une erreur de communication ; l'amplificateur ne peut pas décoder les données série de l'ancien encodeur. Confirmez toujours que la génération de l'encodeur correspond à la série du moteur et de l'amplificateur avant de commander.

Q2 : Quelles alarmes CNC indiquent une défaillance de l'encodeur A860-2000-T301 sur les commandes FANUC séries 0i et 30i ?

Les défauts de pulsecoder sur les commandes FANUC 0i/16i/18i/30i entrent dans la catégorie des alarmes servo. Les plus pertinentes sont SV0300 (Alarme APC : Nécessité de retour à la position de référence), qui apparaît après une défaillance de la batterie ou un remplacement de l'encodeur ; SV0360 (Erreur de communication du pulsecoder), indiquant un problème de liaison de données série — câble, connecteur ou électronique de l'encodeur ; et SV0368/SV0369 (Alarme matérielle du pulsecoder), indiquant un défaut détecté dans l'autodiagnostic interne de l'encodeur. Une alarme SV0362 (Alarme de phase du pulsecoder) peut indiquer une dégradation de l'élément optique. Avant de remplacer le corps de l'encodeur, inspectez toujours et, si nécessaire, remplacez le câble de signal de l'encodeur, car les défauts de câble génèrent des présentations d'alarme identiques à celles des défaillances du corps de l'encodeur et sont beaucoup plus fréquents.

Q3 : Le remplacement du A860-2000-T301 nécessite-t-il un retour à la référence après l'installation ?

Oui, mais une seule fois. Lorsqu'un pulsecoder absolu est remplacé, le compteur de position absolue interne de l'encodeur démarre à zéro — il n'a pas d'historique de la position de l'axe. Le CNC générera une alarme APC (SV0300) demandant un retour à la référence. Après avoir effectué le retour à la référence — qui établit la position zéro de l'axe — l'encodeur stocke les données de position absolue sauvegardées par la batterie, et le fonctionnement absolu normal reprend. Aucun autre retour à la référence n'est nécessaire, sauf si la batterie est autorisée à se vider complètement, si l'encodeur est remplacé à nouveau, ou si le moteur est déconnecté du système d'entraînement pendant une période prolongée qui épuise la batterie de secours.

Q4 : Qu'est-ce que l'accouplement Oldham, et comment sa défaillance affecte-t-elle les performances de l'encodeur ?

L'accouplement Oldham est un coupleur mécanique flexible à trois pièces qui relie l'arbre arrière du moteur au disque de mesure de l'encodeur, compensant de petites quantités de désalignement d'arbre sans transmettre les forces de désalignement aux roulements internes de l'encodeur. Lorsque l'accouplement Oldham s'use ou se fissure — une condition qui peut se développer après un grand nombre d'heures de fonctionnement, en particulier dans les environnements avec des accélérations et décélérations rapides fréquentes — l'encodeur peut produire des anomalies de signal intermittentes, des comptages de position irréguliers, ou un bruit accru dans le signal de retour de vitesse. Ces symptômes peuvent ressembler à une dégradation de l'élément optique ou à une interférence de câble. Lors de tout échange de pulsecoder ou de maintenance moteur, l'inspection et le remplacement de l'accouplement Oldham aux côtés du corps de l'encodeur sont considérés comme une bonne pratique par les spécialistes de la maintenance FANUC. Les ensembles de remplacement d'accouplement sont généralement disponibles en tant qu'articles de service séparés.

Q5 : Le A860-2000-T301 est-il compatible avec les systèmes de robot FANUC en plus des machines-outils CNC ?

Oui. Le A860-2000-T301 est utilisé dans les applications de machines-outils CNC et de robots industriels FANUC. Les contrôleurs de robot FANUC R-J3, R-J3iB, R-30iA et R-30iB utilisent des moteurs d'articulation de la série αi avec ce pulsecoder comme dispositif de retour d'information. La fonction de rétention de position absolue est particulièrement importante dans les applications robotiques — une articulation de robot sans données de position absolue valides ne peut pas exécuter de mouvement sûr, et le référencement des positions d'articulation de robot nécessite de déplacer physiquement chaque articulation vers une marque de référence, ce qui est long et nécessite que l'espace de travail du robot soit dégagé. La rétention de position absolue du αiA1000 élimine cette procédure dans des conditions de fonctionnement normales. Lors de la maintenance des robots, les mêmes procédures de maintenance de la batterie, d'inspection des câbles et de remplacement de l'encodeur s'appliquent que pour les axes des machines-outils CNC.
