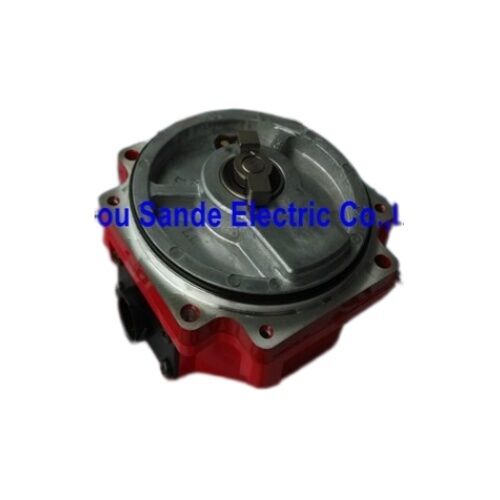

Encodeur d'impulsions FANUC A860-2020-T301 — Série Beta i BiA128 Encodeur absolu pour servomoteurs CNC | Neuf

Chaque servomoteur FANUC de la série Beta i dépend d'un petit composant pour fonctionner : l'encodeur d'impulsions fixé à son extrémité non motrice. Sans lui, l'amplificateur de servomoteur ne peut pas fermer la boucle de position et de vitesse, et l'axe ne bouge pas. Le FANUC A860-2020-T301 — désigné BiA128 — est l'encodeur d'impulsions absolu standard d'usine monté sur les servomoteurs AC FANUC de la série Beta i pour une large gamme de machines-outils CNC. Des centaines de milliers de ces encodeurs fonctionnent sur des machines de production dans le monde entier. Cette annonce concerne une unité neuve, prête pour une installation directe.

Spécifications confirmées

Ce que fait réellement le BiA128

Le A860-2020-T301 n'est pas un appareil autonome — il réside à l'intérieur du carter du servomoteur, monté à l'extrémité arrière de l'arbre, tournant avec l'arbre du moteur. Son rôle est de rapporter en continu la position angulaire de l'arbre à l'amplificateur de servomoteur connecté via une liaison de données série à haute vitesse.

Étant un encodeur encodeur absolu, le BiA128 fournit une valeur de position unique pour chaque position angulaire de l'arbre — les 128 000 par révolution. Ceci est fondamentalement différent d'un encodeur incrémental, qui ne signale que le mouvement à partir d'un point de référence. Avec un retour d'information absolu, l'amplificateur de servomoteur sait toujours exactement où se trouve l'arbre du moteur, y compris lors des interruptions de courant. Lorsque la commande numérique s'allume, chaque axe équipé d'un A860-2020-T301 fonctionnel et d'une batterie de secours chargée signale sa position actuelle immédiatement. Pas de séquence de retour à l'origine, pas de retour de référence, pas d'attente — la machine est prête.

128 000 ppr — Densité de position qui assure la précision de l'axe

La résolution de 128K du BiA128 fournit 128 000 comptages de position distincts par révolution complète de l'arbre. L'amplificateur de servomoteur utilise ces données en continu pour calculer la vitesse, détecter l'erreur de position et émettre des commandes de courant correctives au moteur — le tout dans le cycle de contrôle à l'échelle de la microseconde sur lequel fonctionne le système de servomoteur de FANUC.

Avec des réglages d'interpolation élevés dans le variateur de servomoteur, les comptages effectifs par révolution au niveau de la commande peuvent dépasser même la résolution native de l'encodeur. En pratique, la résolution de 128K ppr signifie que le servomoteur peut détecter et corriger des erreurs de position inférieures à une seconde d'arc — une précision de positionnement qui se traduit directement par la précision dimensionnelle de la pièce finie sur la machine-outil.

Les moteurs qui utilisent cet encodeur

L'encodeur B128iA s'adapte aux servomoteurs FANUC de la série Bi, à partir du modèle βi2 — jusqu'aux βi4, βi8, βi12, βi22, et d'autres variantes de servomoteurs Beta i. Ces moteurs Beta i sont les chevaux de bataille des applications CNC plus petites : entraînements de bras ATC, indexation de tourelle, entraînements d'axe 4, et axes d'avance plus petits sur les tours et les centres d'usinage.

Le A860-2020-T301 est l'encodeur spécifié pour ces moteurs lorsqu'ils font partie des systèmes d'entraînement des séries Alpha i et Beta i utilisant les amplificateurs de la série 61xx (A06B-6114, A06B-6130, etc.). Cet encodeur d'impulsions absolu BiA128 est monté sur des centaines de machines-outils CNC, fournissant un retour d'information absolu pour les servomoteurs FANUC dans la gamme des moteurs ai et βi.

Un ensemble autonome et scellé

Le A860-2020-T301 est un ensemble optique scellé monté à l'intérieur du moteur. En raison de la façon dont FANUC fabrique ces encodeurs — avec des éléments optiques, une électronique de traitement du signal et un accouplement d'arbre scellés ensemble comme une seule unité de précision — le remplacement se fait toujours au niveau de l'ensemble complet.

En raison de cette méthode de construction, l'encodeur n'est essentiellement pas réparable au niveau des composants. C'est en fait un avantage pratique du point de vue de la planification de la maintenance : le mode de défaillance est clair, le remplacement est une pièce connue et tarifée, et l'installation est simple une fois que le moteur est correctement démonté et que l'accouplement d'arbre est accessible.

Modes de défaillance courants et comment les identifier

Lorsqu'un A860-2020-T301 tombe en panne, les symptômes sont reconnaissables. Les codes d'alarme typiques sur la commande numérique FANUC ou l'amplificateur de servomoteur incluent des erreurs de communication de l'encodeur, des alarmes de déconnexion de l'encodeur d'impulsions et des alarmes d'anomalie de retour d'information de position. Sur le module d'amplificateur de servomoteur lui-même, les codes d'alarme indiquant une défaillance du retour d'information série pointent directement vers l'encodeur ou son câblage comme première zone à investiguer.

Avant de condamner l'encodeur, il est utile de vérifier le câble de l'encodeur — le câble de retour d'information série entre le moteur et l'amplificateur — car les dommages au câble sont une cause fréquente d'alarmes liées à l'encodeur qui peuvent être confondus avec une défaillance de l'encodeur. Si le câble est vérifié, l'encodeur lui-même est la cause la plus probable.

Où cet encodeur se trouve dans la production

Le A860-2020-T301 est essentiellement universel sur la base installée des moteurs FANUC Beta i. Les types de machines où cet encodeur est un équipement standard comprennent :

Centres d'usinage CNC — carrousel ATC, bras de changeur d'outils et entraînements de table rotative d'axe 4 sur les centres d'usinage verticaux et horizontaux fonctionnant avec des commandes FANUC 0i, 16i, 18i ou 21i avec des systèmes d'amplificateurs βi

Tours CNC — moteurs d'indexation de tourelle et entraînements d'axes auxiliaires sur les tours CNC où les moteurs de la série Beta i fournissent la fonction de positionnement du servomoteur

Robots équipés de FANUC — axes articulés sur les systèmes robotiques FANUC qui utilisent des servomoteurs de la série βi pour les segments de bras à charge plus légère

Machines EDM et machines-outils spécialisées — entraînements d'axes sur les machines d'électroérosion à fil, les centres de perçage-fraisage et autres équipements CNC spécialisés où les moteurs Beta i fournissent l'entraînement de l'axe d'avance

T301 vs. T321 — La différence d'étanchéité

Le A860-2020-T301 et son proche parent A860-2020-T321 partagent la même désignation d'encodeur BiA128 et la même résolution absolue de 128K. La distinction réside dans la protection environnementale : le T321 est classé IP67 pour une meilleure résistance à l'infiltration de liquides, ce qui en fait le choix correct pour les moteurs dans des positions exposées au liquide de refroidissement. Le T301 est la version standard adaptée aux environnements typiques des machines-outils. Les deux variantes offrent des performances électriques et de retour d'information identiques. Le choix de la bonne variante dépend de l'emplacement du moteur sur la machine et de son exposition au liquide de refroidissement ou au fluide de coupe.

FAQ

Q1 : Quels servomoteurs FANUC sont compatibles avec le A860-2020-T301 ?

L'encodeur A860-2020-T301 BiA128 est monté sur les servomoteurs AC FANUC de la série Beta i, couvrant les modèles de βi2 à βi22 et les variantes associées. Il est également utilisé sur certains moteurs de petite capacité de la série Alpha i (gamme ai4 à ai50) lorsqu'ils sont installés dans des systèmes utilisant les amplificateurs de la série 61xx. La plaque signalétique du moteur ou la documentation de maintenance des moteurs FANUC identifie le numéro de pièce de l'encodeur correct pour chaque modèle de moteur spécifique.

Q2 : Quelle est la différence entre les encodeurs d'impulsions absolus et incrémentaux sur les systèmes FANUC ?

Un encodeur absolu comme le A860-2020-T301 stocke les données de position et fournit une valeur de position unique pour chaque angle d'arbre — 128 000 positions par révolution. La position est conservée lors des cycles d'arrêt de l'alimentation via une batterie de secours dans l'amplificateur de servomoteur. Au démarrage, la position de l'axe est immédiatement connue. Un encodeur incrémental ne compte que le mouvement à partir d'un point de référence ; après toute interruption de courant, une séquence de retour à l'origine est nécessaire avant que l'axe puisse être utilisé. Les systèmes absolus éliminent cette étape de retour à l'origine, ce qui permet de gagner du temps à chaque démarrage de machine.

Q3 : La commande numérique affiche une alarme d'encodeur d'impulsions sur l'axe utilisant cet encodeur — est-ce définitivement l'encodeur qui est défaillant ?

Pas nécessairement. Les alarmes d'encodeur d'impulsions peuvent être causées par un encodeur défaillant, un câble de retour d'information série endommagé, un connecteur desserré ou corrodé, ou dans certains cas un amplificateur de servomoteur défaillant. Avant de remplacer l'encodeur, inspectez le câble pour détecter tout dommage sur toute sa longueur et vérifiez que tous les connecteurs sont bien en place. Si le câble et les connecteurs sont bons et que l'alarme persiste, l'encodeur lui-même est la cause la plus probable. Tester le moteur sur un amplificateur fonctionnel avec un câble vérifié peut confirmer ou exclure l'encodeur comme source de la panne.

Q4 : Une batterie de secours est-elle nécessaire pour que le A860-2020-T301 fonctionne ?

L'encodeur fonctionne sans batterie — il émet des données de position absolue chaque fois que l'amplificateur de servomoteur fournit de l'alimentation. La batterie (généralement installée dans l'amplificateur de servomoteur, pas dans l'encodeur) est nécessaire pour conserver les données de position multi-tours lors des cycles d'arrêt de la machine. Sans batterie de secours, la position absolue sur un seul tour est toujours correcte au démarrage, mais le compteur multi-tours est réinitialisé — nécessitant un retour de référence. Pour les machines qui doivent démarrer sans séquence de retour à l'origine, le maintien de la batterie de l'amplificateur est essentiel.

Q5 : Le A860-2020-T301 peut-il être réparé, ou doit-il toujours être remplacé en tant qu'unité complète ?

Le A860-2020-T301 est un ensemble optique scellé — la réparation au niveau des composants n'est pas une option viable pour les utilisateurs finaux et n'est généralement pas recommandée, même par les installations de réparation spécialisées. L'encodeur contient des éléments optiques de précision et une électronique de traitement du signal scellés ensemble en usine. Lorsqu'un A860-2020-T301 tombe en panne, le remplacement de l'unité complète est la procédure correcte et pratique. C'est pourquoi le maintien d'une unité de rechange dans l'inventaire des pièces est la recommandation standard pour toute machine CNC qui utilise ces encodeurs.
