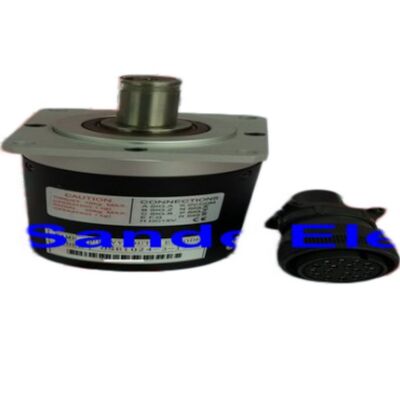

Encodeur optique d'arbre Mitsubishi Electric OSE1024-3-15-8 — Retour d'information de broche CNC, 1024 P/R

Marque : Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Type : Encodeur optique d'arbre incrémental

Numéros de pièce : OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

État : Nouveau

Disponibilité : En stock — Expédition rapide dans le monde entier

L'encodeur qui maintient les broches CNC honnêtes

Le retour d'information de la broche n'est pas glamour — jusqu'à ce qu'il échoue. Lorsqu'un encodeur optique commence à donner de mauvais signaux sur une broche CNC, toute la machine cesse d'être utile : le taraudage rigide devient peu fiable, les cycles de filetage génèrent des erreurs et le positionnement de l'axe C dérive hors tolérance. La machine est physiquement en bon état. La commande est en bon état. Mais sans un signal de position propre et précis provenant de la broche, rien de tout cela n'a d'importance.

Le suffixe Mitsubishi Electric OSE1024-3-15-8 est l'encodeur optique d'arbre sur lequel les systèmes CNC Mitsubishi — et les machines Mazak construites autour d'eux — comptent pour ce retour d'information de broche. Il s'agit d'un encodeur rotatif incrémental produisant 1024 impulsions par révolution, conçu pour se monter directement sur l'arbre de la broche et fournir une sortie cohérente des phases A, B et Z à la commande CNC dans des conditions d'usinage continues.

Si vous recherchez des erreurs d'encodeur sur un centre d'usinage, un tour ou un centre de tournage contrôlé par Mitsubishi, c'est probablement la pièce dont vous avez besoin.

Spécifications du produit

Spécifications provenant des données produit Nemicon / Nidec-Nemicon et documentation de référence croisée vérifiée.

Comment fonctionne cet encodeur — et pourquoi 1024 P/R est important pour le CNC

Les encodeurs incrémentaux génèrent un train d'impulsions lorsque l'arbre tourne. Le OSE1024-3-15-8 produit 1 024 impulsions uniformément espacées par révolution complète sur ses canaux A et B. Ces deux canaux sont décalés l'un par rapport à l'autre de 90 degrés — une configuration appelée sortie quadrature — ce qui permet à la commande de déterminer simultanément la vitesse et la direction de rotation.

Le troisième signal, la phase Z (impulsion d'index), se déclenche exactement une fois par révolution à une position angulaire fixe. C'est ainsi que la commande CNC trouve sa référence de zéro de broche après un cycle d'alimentation, et c'est ce qui rend les fonctionnalités telles que le taraudage rigide et le filetage à point unique fiables. Sans une impulsion Z propre, la broche ne peut pas établir de relation de phase cohérente avec la commande — et ces opérations échouent.

À 1 024 impulsions par révolution, le système de commande reçoit des mises à jour de position 1 024 fois par rotation de broche. Cela se traduit par une résolution angulaire de 0,352 degrés par impulsion — suffisamment fine pour les exigences de synchronisation du contrôle de broche CNC moderne.

Où cet encodeur est utilisé

Le OSE1024-3-15-8 a été spécifié comme équipement d'origine sur les machines-outils CNC fonctionnant avec des systèmes CNC Mitsubishi, et il apparaît largement dans la base installée des centres d'usinage et centres de tournage Mazak équipés de commandes Mitsubishi.

Les applications principales comprennent :

Taraudage rigide — L'application d'encodeur de broche la plus exigeante. La commande doit synchroniser précisément la rotation de la broche avec le mouvement d'avance de l'axe Z à chaque cycle de filetage. Un signal d'encodeur dégradé provoque la rupture du taraud, des erreurs de filetage ou des erreurs de suivi d'axe. C'est généralement le premier symptôme que les machinistes remarquent lorsqu'un OSE1024-3-15-8 commence à tomber en panne.

Positionnement de l'axe C — Sur les centres de tournage avec outillage motorisé, la broche fonctionne comme un axe C rotatif pour les opérations de fraisage, de perçage et de perçage transversal. Le positionnement précis dépend entièrement de la capacité de l'encodeur à fournir des comptages d'impulsions cohérents et une référence de phase Z fiable.

Synchronisation de filetage et de tournage — Le filetage à point unique sur un tour nécessite que l'outil suive le même chemin hélicoïdal à chaque passe. L'encodeur de broche fournit la synchronisation de position qui rend cela possible.

Surveillance de la vitesse de broche — Au-delà du positionnement, la commande utilise le retour d'information de l'encodeur pour surveiller et réguler la vitesse réelle de la broche par rapport à la valeur commandée — essentiel pour le contrôle de la vitesse de surface en mode de tournage à vitesse de surface constante.

Référence croisée et compatibilité

Le OSE1024-3-15 est confirmé comme étant compatible avec plusieurs références équivalentes, notamment Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa et les variantes Tamagawa TS1508.

Cette référence croisée est utile pour les installations qui ont rencontré le OSE1024-3-15-8 répertorié sous différents catalogues de fournisseurs. Les spécifications de base — 1024 P/R, 5V CC, sortie incrémentale à 3 canaux, arbre de 5/8 pouce — restent cohérentes sur ces références équivalentes.

Lors de l'approvisionnement d'un remplacement, vérifiez le diamètre de l'arbre, le nombre de broches du connecteur et le type de sortie par rapport aux spécifications d'origine de votre machine avant de commander. Les références croisées sont fonctionnellement équivalentes dans la plupart des cas, mais confirmez avec votre documentation de service lorsque cela est possible.

Signes courants de défaillance — Quand il est temps de remplacer

Le OSE1024-3-15-8 est un appareil optique de précision dont la durée de vie dépend fortement des conditions environnementales : la chaleur, la contamination, les vibrations et l'âge contribuent tous à sa dégradation. Voici les signes avant-coureurs les plus courants indiquant que l'encodeur approche de la défaillance :

Erreurs de taraudage rigide ou rupture de taraud — La commande ne peut pas maintenir la synchronisation broche-avance lorsque les impulsions de l'encodeur sont incohérentes ou absentes.

Échecs d'orientation de la broche — La machine s'arrête pendant les cycles d'orientation, ou la broche dépasse sa position cible de manière répétée. Cela indique généralement un signal de phase Z dégradé ou bruyant.

Codes d'alarme sur la commande CNC — Les systèmes CNC Mitsubishi génèrent des alarmes spécifiques liées à l'encodeur de broche lorsque les signaux de retour d'information sortent des paramètres attendus. Les codes d'alarme liés à la déviation du retour d'information de broche ou aux erreurs de communication de l'encodeur sont un indicateur direct.

Erreurs de filetage intermittentes — Erreurs de pas de filetage occasionnelles mais pas constantes lors du tournage à point unique, en particulier à des vitesses de broche plus basses où l'intégrité du signal est la plus critique.

Affichage erratique de la vitesse de broche — L'affichage de la vitesse de broche de la commande fluctue ou affiche des valeurs invraisemblables même à des vitesses commandées stables.

Si l'un de ces symptômes apparaît sur une machine qui utilise cet encodeur, le remplacement du OSE1024-3-15-8 est la première étape standard avant d'entreprendre des diagnostics plus approfondis.

Note sur l'approvisionnement et la disponibilité

Le OSE-1024-3-15-8 est indiqué comme étant discontinué par le fabricant d'origine. Le stock sur le marché existe principalement par le biais de canaux de surplus industriels et de fournisseurs spécialisés de pièces CNC qui maintiennent des stocks pour la grande base installée de machines-outils contrôlées par Mitsubishi toujours en service de production actif dans le monde entier.

Les unités disponibles auprès de fournisseurs de surplus réputés sont généralement testées avant la vente et sont accompagnées d'une période de garantie — une alternative pratique et rentable au remplacement OEM, qui peut ne plus être disponible via les canaux de distribution standard.

Lors de la commande, confirmez le numéro de pièce complet, y compris le suffixe -8, qui désigne la configuration du connecteur à 8 broches. Des variantes avec des désignations de connecteur différentes (telles que -68 ou -68-8) existent dans la famille OSE1024-3-15 et peuvent ne pas être un remplacement direct sans vérifier le câblage du connecteur de votre machine.

Résumé de référence rapide

OSE1024-3-15-8 en un coup d'œil : Encodeur optique incrémental 1024 P/R, 5V CC, arbre 5/8", connecteur 8 broches, vitesse nominale 800 tr/min, sortie quadrature A/B/Z. Conçu pour le retour d'information de broche CNC sur les centres d'usinage contrôlés par Mitsubishi et les machines Mazak. Pièce OEM discontinuée — stock excédentaire disponible pour la maintenance et le remplacement.

FAQ

Q1 : Pour quelles machines et commandes CNC le OSE1024-3-15-8 est-il conçu ?

Le OSE1024-3-15-8 est un encodeur de broche utilisé sur les machines-outils CNC équipées de systèmes CNC Mitsubishi, y compris les commandes des séries M50, M60, M64, M500, M700 et apparentées. Il apparaît comme équipement d'origine sur une large gamme de centres d'usinage et centres de tournage Mazak construits avec des commandes Mitsubishi — en particulier les modèles produits de la fin des années 1980 aux années 2000. Si votre machine Mazak ou contrôlée par Mitsubishi génère des alarmes d'encodeur de broche ou rencontre des défaillances de taraudage rigide, cet encodeur est une cible de diagnostic principale.

Q2 : Que signifie le "-8" à la fin du numéro de pièce, et est-ce important ?

Le suffixe -8 désigne la configuration du connecteur à 8 broches sur cet encodeur. Au sein de la famille de produits OSE1024-3-15, différentes variantes de connecteurs existent — le plus couramment le -68 (une configuration multipin différente) et le -8. Ceux-ci ne sont pas interchangeables sans recâbler le câble de l'encodeur de la machine. Confirmez toujours que le numéro de pièce complet, y compris le suffixe, correspond à l'encodeur installé dans votre machine avant de commander. Si vous remplacez une unité défaillante, l'approche la plus sûre est de faire correspondre exactement le numéro de pièce complet tel qu'il apparaît sur l'étiquette de l'encodeur.

Q3 : Puis-je utiliser un Tamagawa TS1508 ou un SANSEI NE-1024-2MDa comme remplacement direct du OSE1024-3-15-8 ?

Ces unités sont confirmées comme étant des équivalents fonctionnels en termes de résolution, de tension et de type de sortie — toutes produisant 1024 P/R à 5V CC avec une sortie quadrature A, B, Z. Cependant, la broche du connecteur physique et la compatibilité du câble doivent être vérifiées avant de substituer l'une à l'autre. Les références croisées sont techniquement équivalentes au niveau du signal, mais les différences de câblage des connecteurs entre les variantes peuvent nécessiter une adaptation. En cas de doute, consultez le schéma de câblage de votre modèle de machine spécifique avant d'échanger une pièce de référence croisée.

Q4 : Comment savoir si mon encodeur de broche est défaillant par rapport au câble de l'encodeur ou à la carte de commande CNC ?

Une séquence de terrain utile : d'abord, inspectez le câble de l'encodeur pour tout dommage physique, broches tordues, contamination au niveau du connecteur ou blindage cassé — les défauts de câble sont courants et plus faciles à réparer qu'un remplacement d'encodeur. Ensuite, vérifiez l'historique des alarmes sur la commande CNC pour identifier le code de défaut spécifique. Les alarmes CNC Mitsubishi distinguent les défauts de signal de l'encodeur des défauts de communication ou d'alimentation. Si l'alarme se reproduit après avoir rebranché le câble et que la machine présente des erreurs de taraudage rigide ou des défaillances d'orientation de la broche, l'encodeur lui-même est la cause la plus probable. Tester avec un encodeur de remplacement fonctionnel est l'étape de confirmation définitive.

Q5 : Cet encodeur est-il disponible neuf en boîte, ou seulement en unité reconditionnée ?

Le OSE1024-3-15-8 a été discontinué par Mitsubishi Electric, ce qui signifie qu'il n'est plus fabriqué ni disponible via les canaux de distribution OEM standard. Les unités actuellement disponibles sur le marché sont soit du stock ancien neuf (NOS) — unités non utilisées des séries de production d'origine conservées en stock — soit des unités reconditionnées professionnellement qui ont été nettoyées, testées et inspectées avant la revente. Les deux sont des options légitimes pour la maintenance CNC ; le stock ancien neuf est préférable lorsqu'il est disponible, mais une unité reconditionnée entièrement testée par un fournisseur réputé est une alternative solide soutenue par une garantie de service. Confirmez le processus de test du fournisseur et les conditions de garantie avant d'acheter.
