Encodeur absolu AFM60A-BHNB018X12 AFM60ABHNB018X12 AFM6OA-BHNBO18X12

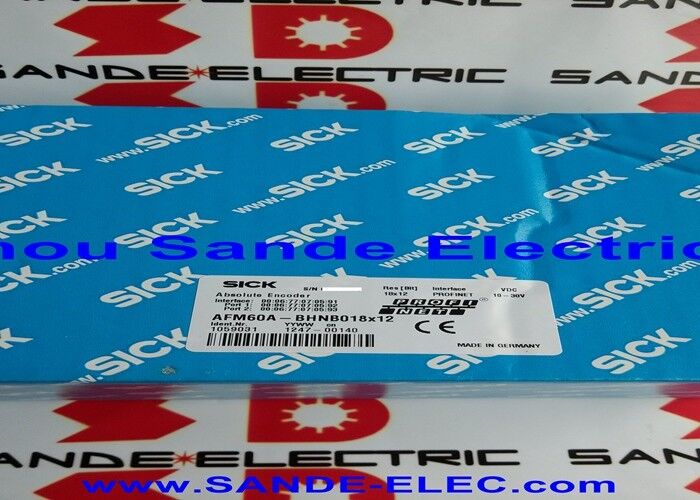

SICK AFM60A-BHNB018X12 PROFINET Encodeur absolu

Résumé

L'AFM60A-BHNB018X12 est un codeur absolu conçu pour les systèmes de mouvement industriels qui nécessitent une rétroaction de position stable, une communication prête au réseau et une longue durée de vie mécanique.

Dans la famille Ethernet AFM60, cette version est construite autour d'une interface PROFINET et d'une conception d'arbre creux aveugle, ce qui en fait un choix pratique pour les lignes d'automatisation modernes, les équipements d'emballage,systèmes de manutention des matériaux, et des axes de machines qui ont besoin de données de codeur fiables dans un environnement de commande en réseau.

Ce qui rend ce modèle particulièrement utile est l'équilibre entre la rétroaction de position haute résolution et l'intégration simple de la machine.

Les données officielles montrent une résolution de tour unique de 18 bits, une capacité de multi-tour de 12 bits, jusqu'à 4 096 tours et un temps de cycle allant jusqu'à 1 ms.

En termes d'ingénierie pratique, cela signifie que l'encodeur peut fournir une rétroaction angulaire précise tout en s'adaptant aux applications où la communication rapide et le contrôle répétable du mouvement sont essentiels.

Mécaniquement, ce modèle est destiné à une utilisation industrielle réelle plutôt qu'à une utilisation d'instruments légers.

Il utilise un arbre creux aveugle de 15 mm, un concept de montage à pince avant, un boîtier en aluminium, des composants d'arbre en acier inoxydable et une durée de vie du roulement de 3 × 10 ^ 9 tours.Combiné avec une vitesse de fonctionnement maximale de 6,000 tr/min et protection IP67 du côté du boîtier, il convient aux installations d'automatisation exigeantes où la durabilité et la faible maintenance sont aussi importantes que la qualité du signal.

Principales spécifications

Communication PROFINET et précision du codeur

Dans les systèmes de commande modernes, le choix de l'encodeur n'est plus uniquement une question d'ajustement mécanique ou de nombre d'impulsions;Il s'agit aussi de la facilité avec laquelle l'appareil échange des données avec le réseau d'automatisation.

Ce modèle prend en charge PROFINET avec des débits de transmission de 10 Mbit/s et 100 Mbit/s, ce qui le rend adapté aux architectures de mouvement intégrées où la paramétrisation, le diagnostic,et les informations de position en temps réel.

L'encodeur offre également un équilibre technique entre précision et facilité d'utilisation.il convient aux applications où un positionnement angulaire précis doit être préservé sur des cycles de machine répétés et des événements de puissance.

Cela le rend plus adapté aux tâches de positionnement industriel qu'un dispositif incrémentiel plus simple lorsque le système a besoin d'informations de position absolue directement du codeur.

Format mécanique et utilisation industrielle à long terme

Le format d'arbre creux aveugle donne à l'AFM60A-BHNB018X12 un avantage pratique d'installation dans les ensembles d'entraînement et les structures de machines rotatives où l'accouplement direct de l'arbre est préférable.Dans de nombreuses machines industrielles, qui peuvent simplifier le montage et réduire le besoin de dispositifs d'accouplement externes plus complexes.

Le concept de pince avant permet également une installation sécurisée dans les applications où un alignement mécanique stable est important.

Sa durée de vie et sa capacité de vitesse le rendent également adapté à un service à long terme.

Une durée de vie nominale du roulement de 3 × 10^9 tours et une vitesse de fonctionnement allant jusqu'à 6 000 tr/min indiquent que le dispositif est destiné à un usage industriel continu,pas seulement une opération de laboratoire intermittente.

Pour les équipementiers et les équipes de maintenance, cela se traduit par une plus grande confiance lors du choix du codeur pour la production quotidienne.

Questions fréquentes

Q1: Pour quel type d'applications l'AFM60A-BHNB018X12 est-il le plus adapté?
Il est le mieux adapté aux applications industrielles de mouvement et de rétroaction de position qui nécessitent des données d'encodeur absolues sur PROFINET.

Les utilisations typiques comprennent les machines d'emballage, les convoyeurs, les axes tournants, les systèmes de manutention et les sections de machines où la précision de position et l'intégration réseau sont importantes.

Q2: Pourquoi un codeur absolu est-il un meilleur choix qu'un codeur incrémentiel de base dans certains systèmes?
Un codeur absolu peut fournir directement des informations de position définies, ce qui est précieux dans les machines qui ont besoin d'une rétroaction fiable de position après des cycles d'alimentation ou pendant des séquences de mouvement contrôlées.

Dans la pratique, cela réduit la dépendance à la simple rétroaction basée uniquement sur le nombre d'impulsions et améliore la confiance de la position au niveau du système.

Q3: Quelle est la valeur pratique de la structure à 18 bits et à 12 bits?
Il donne à l'encodeur une position angulaire haute résolution à l'intérieur d'une révolution tout en gardant une trace de plusieurs révolution.

Cette combinaison est utile dans les applications où l'axe peut tourner au-delà d'un seul tour mais nécessite toujours une rétroaction absolue précise dans toute la plage de mouvement.

Q4: Ce codeur est-il adapté à des environnements industriels exigeants?
Ses données publiées incluent le boîtier en aluminium, le matériau de l'arbre en acier inoxydable, la protection IP67 du côté du boîtier et une longue durée de vie du roulement.

Ce sont tous des indicateurs d'un codeur conçu pour une utilisation régulière dans l'automatisation industrielle plutôt que pour un service léger.

Q5: Que doivent vérifier les acheteurs avant de commander ce codeur?
Les acheteurs doivent confirmer l'interface de communication, le diamètre de l'arbre, le type d'arbre, la disposition des connecteurs, le concept de montage et la structure de résolution requise.

Pour les travaux de remplacement, il est particulièrement important de vérifier à la fois l'ajustement mécanique et la compatibilité du côté réseau.
