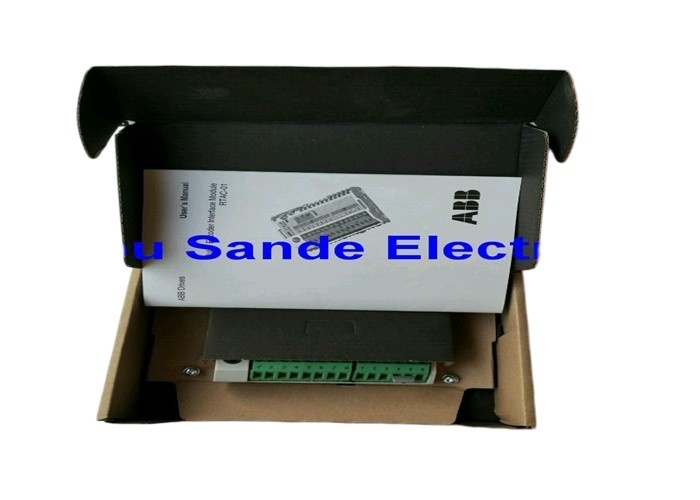

Module d'interface d'encodeur à impulsions ABB RTAC-01

Pour variateurs ACS800 et DCS800 | 15V / 24V CC | Différentiel et asymétrique | Canaux A/B/Z | Max 200 kHz | IP20 | Isolation 1,5 kV | EMPLACEMENT 1 / EMPLACEMENT 2 | N° de pièce 3AFE64610805

Quand la précision du retour de vitesse compte vraiment

Le contrôle de variateur AC en boucle ouverte est suffisant pour de nombreuses applications. Ventilateurs, pompes, systèmes de convoyage simples — ceux-ci n'ont pas besoin de savoir exactement à quelle vitesse tourne l'arbre du moteur. Mais dès qu'un processus exige une régulation de vitesse précise sous des charges variables, un mouvement contrôlé en position ou une synchronisation coordonnée de plusieurs variateurs, le fonctionnement en boucle ouverte atteint rapidement ses limites.

La fermeture de la boucle nécessite un retour d'information. Un retour d'information réel, au niveau de l'arbre. L'ABB RTAC-01 est le module d'option qui le fournit pour les plateformes de variateurs ABB ACS800 et DCS800 — une carte d'interface compacte qui traduit la sortie d'impulsions brutes d'un encodeur incrémental standard en données de vitesse et de position dont le micrologiciel de contrôle du variateur a besoin pour exécuter un véritable contrôle vectoriel en boucle fermée.

S'installant directement dans l'emplacement de la carte RMIO du variateur ou sur un adaptateur de module d'E/S externe AIMA-01 sur un rail DIN, le RTAC-01 comble le fossé entre un encodeur physique sur l'arbre moteur et l'intelligence de contrôle à l'intérieur du variateur — avec des dispositions pour les types d'encodeurs différentiels et asymétriques, une tension d'alimentation sélectionnable et une isolation électrique qui protège les circuits logiques sensibles du variateur des perturbations du côté terrain.

Spécifications techniques

À l'intérieur du module : ce qu'il fait et comment

La fonction principale du RTAC-01 est de traduire le flux d'impulsions en quadrature d'un encodeur incrémental standard en retour d'information que le micrologiciel de contrôle moteur de l'ACS800 utilise. Physiquement, le module possède deux borniers sur sa face : X1 pour les connexions d'alimentation de l'encodeur (avec le cavalier de sélection de tension pour sortie 15V ou 24V) et X2 pour les connexions de signal de l'encodeur — les paires différentielles pour les canaux A, B et Z.

Lors de l'insertion dans l'emplacement 1 ou 2 de la carte RMIO de l'ACS800, un connecteur à 38 broches établit automatiquement toutes les connexions de signal et d'alimentation avec le variateur. Deux vis fixent mécaniquement le module tout en fournissant simultanément le point de mise à la terre du blindage du câble d'E/S et en interconnectant les signaux GND entre le RTAC-01 et la carte RMIO. Cet arrangement de connexion mécanique et électrique combiné est un détail de conception pratique : une installation correcte des vis est documentée dans le manuel ABB comme essentielle à la fois pour la conformité CEM et le bon fonctionnement du module.

Les canaux de signal de l'encodeur sont électriquement isolés des circuits logiques du variateur, de l'alimentation et de la terre, testés à 1,5 kV CA pendant une minute. Cette isolation permet d'installer le RTAC-01 dans des environnements industriels où l'arbre moteur — et l'encodeur qui y est fixé — peuvent subir des perturbations électriques qui atteindraient autrement directement la carte RMIO du variateur.

Types d'encodeurs pris en charge et implications sur la longueur des câbles

Quatre types de sorties d'encodeur physiques sont pris en charge :

Push-pull différentiel est la configuration la plus performante, prenant en charge des câbles allant jusqu'à 300 mètres. La paire différentielle (A+/A−, B+/B−, Z+/Z−) offre un rejet du bruit en mode commun qui rend les longs câbles viables dans des environnements électriquement bruyants — la norme dans les applications de variateurs industriels où les câbles d'encodeur partagent les chemins de câbles avec les conducteurs d'alimentation moteur.

Push-pull asymétrique prend en charge jusqu'à 200 mètres. Seul le signal positif de chaque canal est utilisé ; l'entrée négative est laissée non connectée ou gérée par la configuration interne du module.

Collecteur ouvert et émetteur ouvert les encodeurs sont pris en charge jusqu'à 100 mètres, avec des configurations de résistances de rappel appropriées requises côté module. Pour les sorties à émetteur ouvert (source), le manuel ABB spécifie des valeurs de résistance de rappel de 1,0 à 1,5 kΩ à 0,5W pour un fonctionnement à 15V et de 1,8 à 2,2 kΩ à 0,5W pour un fonctionnement à 24V.

La fréquence d'entrée maximale de 200 kHz est le plafond pour tous les types d'encodeurs. Pour un nombre donné d'impulsions par révolution de l'encodeur, cela se traduit directement par une vitesse moteur maximale prise en charge — un encodeur de 1024 ppr atteint la limite de 200 kHz à environ 11 700 tr/min, ce qui couvre confortablement la plupart des applications moteur industrielles.

Considérations sur l'alimentation de l'encodeur

Le RTAC-01 consomme 55 mA de l'alimentation interne de 250 mA de l'ACS800 pour son propre fonctionnement. Lorsque l'alimentation interne du variateur est également utilisée pour alimenter l'encodeur via le module (via la borne V OUT sur X1), la consommation de courant combinée du RTAC-01 et de l'encodeur ne doit pas dépasser le budget de 250 mA disponible du variateur.

Le manuel et la documentation produit d'ABB sont clairs sur cette contrainte : lorsque l'alimentation interne du variateur alimente l'encodeur, des modules d'option supplémentaires ne peuvent pas être installés. Il s'agit d'une considération pratique d'intégration système pour les configurations multi-options — si l'application nécessite à la fois le RTAC-01 et d'autres modules d'option alimentés (tels que l'extension d'E/S numériques RDIO-01), le budget de courant d'alimentation de l'encodeur doit être calculé avant de s'engager dans la configuration.

La solution pour les configurations à alimentation limitée est une alimentation externe pour encodeur. Lorsqu'une alimentation externe est utilisée, le cavalier de sélection de tension sur le bornier X1 doit être retiré pour déconnecter l'alimentation interne du variateur de la borne V OUT.

Les trois LED de diagnostic : ce qu'elles indiquent

Le RTAC-01 est équipé de trois LED de diagnostic qui fournissent un état visuel immédiat sans nécessiter de connexion à l'affichage des paramètres du variateur :

CHA (vert) — Active lorsque l'encodeur produit des impulsions du canal A. Un motif clignotant confirme que l'encodeur tourne et que le signal est reçu. Une LED constamment éteinte pendant la rotation du moteur suggère une perte de signal sur le canal A — vérifiez la connexion de l'encodeur et l'intégrité du câble.

CHB (vert) — Même fonction pour le canal B. Les LED CHA et CHB allumées et actives pendant la rotation confirment la réception d'un signal de quadrature valide.

WD/INIT (jaune) — Indique l'état de fonctionnement du module. Le manuel ABB indique que cette LED est allumée lorsque le variateur configure le module (pendant l'initialisation à la mise sous tension). Une illumination persistante après la période d'initialisation peut indiquer un problème de communication entre le module et la carte RMIO du variateur.

Ces LED sont le premier point de diagnostic lors du dépannage des problèmes de retour de vitesse sur une installation ACS800. Si CHA ou CHB ne montre aucune activité malgré le fonctionnement du moteur, l'isolement de la panne est simple : matériel de l'encodeur, câble de l'encodeur ou module RTAC-01 — dans cet ordre.

Programmation via les paramètres du variateur

Le RTAC-01 n'a pas d'interface de configuration autonome — il est entièrement programmé via les paramètres du variateur ACS800, spécifiquement les groupes de paramètres 50 et 51 (configuration du retour d'information) et le groupe 98 (configuration du module d'option). Ces paramètres définissent le nombre d'impulsions de l'encodeur par révolution, la logique de direction, et indiquent au variateur quel emplacement contient le module et comment les données de retour d'information doivent être appliquées à l'algorithme de contrôle moteur.

Le comportement de la LED WD/INIT lors de la mise sous tension est l'indicateur visuel que cet échange de paramètres a lieu : le variateur lit l'identité du module via le connecteur à 38 broches, confirme la compatibilité et charge la configuration appropriée. Pas de commutateurs rotatifs, pas de commutateurs DIP, pas d'outil de mise en service autonome — toute la configuration est gérée via l'environnement de paramètres standard du variateur, ce qui signifie que le retour d'information de l'encodeur est configuré dans le même flux de travail que toutes les autres tâches de mise en service du variateur.

Lorsque le module est monté sur un adaptateur de module d'E/S externe AIMA-01 plutôt que directement sur la carte RMIO, le sélecteur d'ID de nœud (S1) doit être réglé sur une adresse unique dans la plage 16 à 31. La position par défaut 0 correspond à l'ID de nœud 16. Cette adresse de nœud permet au variateur de distinguer le RTAC-01 des autres modules sur le même adaptateur.

Questions fréquemment posées

Q1 : Le RTAC-01 peut-il être utilisé avec des encodeurs dont la tension d'alimentation est différente de 15V ou 24V ?

Le module fournit soit 15V CC (par défaut, cavalier entre les bornes 4-5 sur X1) soit 24V CC (cavalier entre les bornes 5-6 sur X1) à l'encodeur via sa borne V OUT. Les encodeurs nécessitant d'autres tensions d'alimentation — les encodeurs TTL 5V étant l'exemple le plus courant — doivent être alimentés par une alimentation externe, le cavalier étant retiré de la borne X1 du module pour déconnecter l'alimentation interne de V OUT. Notez que le RTAC-01 est spécifiquement conçu pour les niveaux de signal des encodeurs 15V et 24V ; pour les encodeurs TTL 5V, ABB propose le module RTAC-03, spécialement conçu pour l'interface de niveau TTL. La connexion de signaux d'encodeur TTL 5V à un RTAC-01 configuré pour une alimentation de 15V ou 24V ne produira pas une réception de signal valide.

Q2 : Quelle est la longueur maximale du câble de l'encodeur lors de l'utilisation du RTAC-01 avec un encodeur push-pull différentiel ?

Le manuel d'utilisation RTAC-01 d'ABB spécifie une longueur de câble maximale de 300 mètres pour les connexions d'encodeur push-pull différentiel. Cela représente la capacité de portée de câble dans le meilleur des cas et s'applique uniquement lors de l'utilisation d'un câble à paire torsadée correctement blindé, le blindage étant mis à la terre sur la borne SHLD du module (vis de mise à la terre sur le module). Des portées plus longues avec un blindage marginal, ou un routage parallèle à proximité de câbles moteur à courant élevé, réduisent la marge de bruit effective même dans la longueur de câble spécifiée. Pour les installations exigeantes à proximité de variateurs de fréquence, la ségrégation des câbles et une bonne pratique de blindage sont les principaux déterminants de la qualité fiable du signal de l'encodeur à de longues distances.

Q3 : La LED WD/INIT reste allumée après la mise sous tension et le variateur affiche un défaut. Que faut-il vérifier en premier ?

La LED WD/INIT s'allume pendant la séquence d'initialisation lorsque le variateur configure le module via le connecteur à 38 broches. Si elle reste allumée au-delà de la période de démarrage normale, la communication variateur-module n'a pas abouti. Les causes les plus courantes sont mécaniques : le module n'est pas complètement inséré dans l'emplacement (les clips de retenue ne se sont pas verrouillés), les deux vis ne sont pas complètement serrées (ce qui affecte les connexions GND et les performances CEM), ou le module est inséré dans le mauvais emplacement (vérifiez par rapport à la documentation du variateur pour la variante ACS800 utilisée). Si l'insertion mécanique est confirmée, vérifiez que la version du programme d'application de l'ACS800 est ASXR7000 ou ultérieure, car les versions antérieures ne prennent pas en charge le RTAC-01. Enfin, vérifiez que les paramètres du variateur dans le groupe 98 sont configurés pour reconnaître le module dans le bon emplacement.

Q4 : Le RTAC-01 peut-il être installé dans un ACS800 qui a déjà d'autres modules d'option dans les deux emplacements ?

Le RTAC-01 occupe l'un des deux emplacements d'option (EMPLACEMENT 1 ou EMPLACEMENT 2) sur la carte RMIO de l'ACS800. Si les deux emplacements sont déjà occupés par d'autres modules d'option, le RTAC-01 peut alternativement être installé sur un adaptateur de module d'E/S AIMA-01, qui se monte sur un rail DIN et se connecte au variateur via un câble séparé. Lors de l'utilisation de l'AIMA-01, le sélecteur d'ID de nœud sur le RTAC-01 doit être réglé sur une adresse unique. De plus, le budget d'alimentation de 250 mA partagé par tous les modules d'option doit être vérifié : si la consommation de 55 mA du RTAC-01, combinée aux exigences de courant des autres options installées et de l'encodeur lui-même, approche la limite de 250 mA, une alimentation externe pour encodeur est nécessaire.

Q5 : Le RTAC-01 est-il compatible avec les séries de variateurs ACS800 et DCS800 ?

Oui. Le RTAC-01 est spécifié par ABB pour être utilisé avec la plateforme de variateurs AC ACS800 et la plateforme de variateurs DC DCS800. La compatibilité ACS800 nécessite la version du programme d'application ASXR7000 ou ultérieure. Pour les installations DCS800, la version du micrologiciel applicable doit être vérifiée par rapport à la documentation du système DCS800. La procédure d'installation physique — EMPLACEMENT 1 ou EMPLACEMENT 2 sur la carte RMIO, connexion automatique à 38 broches, fixation par deux vis et mise à la terre — est la même pour les deux familles de variateurs. La programmation s'effectue via les groupes de paramètres respectifs du variateur, les numéros de paramètres spécifiques différant entre les environnements de micrologiciel ACS800 et DCS800.
