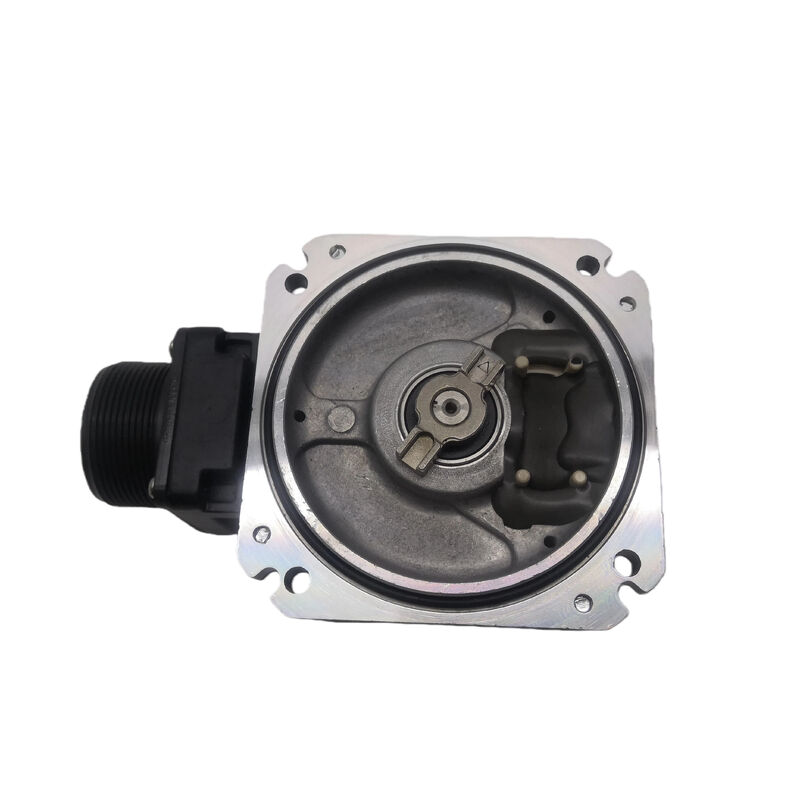

Moteur servo AC Mitsubishi Encodeur OSE105S2 OSE1O5S2 0SE105S2

Le composant qui rend le positionnement possible

Les servomoteurs retiennent toute l'attention. Les codeurs font le travail réel. Chaque fois qu'un axe de CNC s'arrête à quelques microns de sa cible, chaque fois qu'un servomoteur maintient sa position sous une charge de coupe, chaque fois qu'un variateur détecte que l'arbre a dérivé d'une fraction de degré — ces informations proviennent du codeur. Le Mitsubishi OSE105S2 est le codeur optique rotatif incrémental utilisé sur les servomoteurs Mitsubishi des séries HC et HCR, et comprendre ce qu'il fait explique pourquoi le remplacer correctement est aussi important que de remplacer le moteur lui-même.

Il s'agit d'un codeur incrémental à montage par bride qui se monte à l'arrière du servomoteur, lisant la position et la vitesse de l'arbre en temps réel et renvoyant ces données au variateur de servomoteur via une interface à connecteur 8 broches. Il génère des signaux de phase A, B et Z — les canaux A et B en quadrature pour le comptage de direction et de position, et l'impulsion d'index Z une fois par révolution pour les opérations de référence et de retour à l'origine. La résolution est de 1 000 000 de impulsions par révolution, un chiffre qui se traduit directement par la granularité de positionnement fin pour laquelle ces moteurs sont connus dans les applications CNC.

Fabriqué au Japon selon les normes de précision de Mitsubishi Electric, l'OSE105S2 est le pilier de rétroaction d'une large base installée de machines-outils contrôlées par Mitsubishi qui sont toujours en service de production actif dans le monde entier.

Un codeur incrémental ne stocke pas la position — il compte le mouvement. Chaque fois que l'arbre tourne, le disque optique à l'intérieur du codeur passe une source lumineuse, générant des impulsions électriques sur les canaux A et B. Le variateur compte ces impulsions et suit la position par rapport à un point de référence connu. L'impulsion de phase Z marque une révolution complète et est utilisée pour établir ou confirmer ce point de référence au démarrage.

À 1 000 000 d'impulsions par révolution, l'OSE105S2 offre une résolution suffisante pour donner au variateur de servomoteur une discrimination angulaire extrêmement fine — la différence entre les comptages de position est suffisamment faible pour que le système de contrôle en boucle fermée puisse réagir en douceur à de minuscules déviations plutôt qu'à des corrections grossières. C'est pourquoi les moteurs de la série HC équipés de ce codeur semblent fluides et réactifs sur toute la plage de vitesses, plutôt que de présenter le comportement de pas ou de chasse que produit une rétroaction de résolution inférieure.

La technologie de détection optique rend le codeur résistant aux interférences électromagnétiques — pertinent dans les environnements de machines CNC où le bruit du variateur de broche, la commutation des VFD et d'autres sources d'EMI sont présents et corrompraient autrement les données de position sur un système de rétroaction magnétiquement sensible.

L'OSE105S2 est associé à l'ancienne génération de moteurs Mitsubishi de la série HC qui utilisaient un codeur monté séparément plutôt qu'un codeur intégré en usine. Les moteurs connus pour utiliser ce codeur comprennent des variantes des familles HC-SF, HC-SFS, ainsi que des moteurs des séries HC-MF et HCR. Il apparaît également aux côtés de moteurs désignés pour être utilisés avec des amplificateurs de la série MR-J dans ces générations.

Cela contraste avec les servomoteurs Mitsubishi plus récents — tels que les séries HC-MFS ou HF-SP — qui ont le codeur intégré directement dans le boîtier du moteur sous forme d'unité scellée. Pour ces moteurs, le codeur n'est pas un composant remplaçable séparément. L'architecture d'unité séparée de l'OSE105S2 signifie que lorsqu'un codeur tombe en panne sur un moteur compatible de la série HC, le corps du moteur lui-même peut être parfaitement réparable — seul le codeur doit être remplacé.

L'OSE105S2 est l'une des pièces de rechange de codeur les plus couramment recherchées pour les systèmes de servomoteurs Mitsubishi hérités. La défaillance du codeur se présente généralement comme suit :

Avant de remplacer le codeur, il est utile d'exclure les dommages au câble et la contamination du connecteur — le connecteur à 8 broches à l'extrémité arrière du moteur est exposé au liquide de refroidissement et aux débris dans de nombreuses installations CNC et est une source courante de problèmes de signal qui imitent une défaillance du codeur.

Lors de l'achat d'un remplacement OSE105S2, vérifiez que l'unité a été testée sur un système de servomoteur Mitsubishi compatible, pas seulement mise sous tension. Un test fonctionnel authentique confirme l'intégrité du disque optique, la qualité du signal de sortie et la précision de l'impulsion de phase Z — aucun de ces éléments ne peut être vérifié par simple inspection visuelle.
