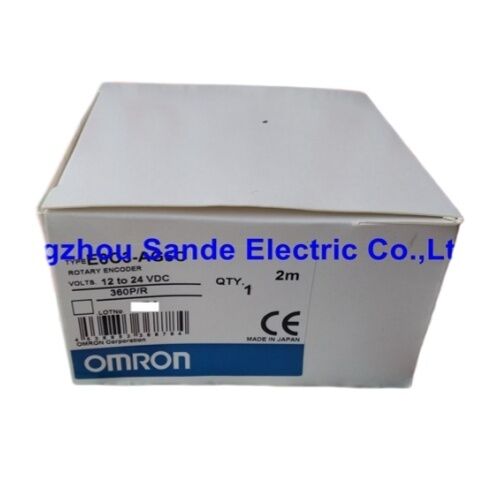

Encodeur rotatif OMRON E6C3-AG5C 360P/R

Absolu | Code Gray 9 bits | IP65 | Boîtier 50 mm | 12–24 VDC

Position sans devinettes

La plupart des capteurs de position vous indiquent la distance parcourue. Un encodeur absolu vous indique exactement où se trouve quelque chosese trouve — même après une coupure de courant, même après un redémarrage de la machine. Cette distinction est extrêmement importante sur une ligne de production où les routines de réinitialisation coûtent du temps et où les dérives inattendues coûtent des pièces.

L'OMRON E6C3-AG5C 360P/R est un encodeur rotatif absolu robuste construit selon ce principe. Avec 360 impulsions par révolution et une sortie en code Gray, il fournit des données de position angulaire sans ambiguïté sur toute la rotation de 360° — pas besoin de compter les impulsions à partir d'un point de référence, pas de séquence d'initialisation requise après le rétablissement du courant.

Spécifications techniques

Construit suffisamment résistant pour l'atelier

La série E6C3 a mérité son label "robuste" dès les matériaux. Le boîtier est en alliage d'aluminium — léger mais rigide — tandis que l'arbre est en acier inoxydable SUS303, qui résiste à l'exposition corrosive légère courante dans les environnements de transformation alimentaire et adjacents aux produits chimiques. Les roulements étanches et l'indice de protection IP65 signifient que les jets d'eau et les particules en suspension dans l'air ne sont pas une préoccupation dans des conditions de fonctionnement normales.

Fonctionnant à des températures allant de -10°C à +70°C, cet encodeur couvre la plage des environnements froids d'entrepôt aux zones de processus chaudes sans contournements de compensation thermique. Pour le stockage, la plage s'étend encore plus loin : -25°C à +85°C, ce qui est important lorsque les unités passent du temps sur des étagères non chauffées entre les cycles de déploiement.

Pourquoi le code Gray et pourquoi il est important ici

La sortie binaire standard a une faiblesse connue : à certains points de transition, plusieurs bits changent simultanément, ce qui crée une fenêtre — aussi brève soit-elle — où la sortie peut lire une valeur intermédiaire incorrecte. Le code Gray élimine cela en garantissant qu'un seul bit change à chaque transition.

Pour la détection de position angulaire, cette propriété est particulièrement précieuse. Que vous suiviez une came rotative, une position d'indexation de convoyeur ou un mécanisme de cadran, la sortie en code Gray de l'E6C3-AG5C élimine la catégorie d'erreurs de position causées par le timing de transition des bits. Ce n'est pas un raffinement mineur — c'est un avantage fondamental en matière de fiabilité dans les applications à cycle élevé.

Où cet encodeur est déployé

L'E6C3-AG5C s'intègre naturellement dans toute application nécessitant un retour de position angulaire fiable sans dépendre d'une routine de référence à la mise sous tension. Les cas d'utilisation courants incluent :

• Positionneurs de came — fonctionne directement avec le positionneur de came H8PS d'OMRON pour un contrôle de synchronisation de haute précision des machines automatisées
• Lignes d'emballage et d'étiquetage — enregistrement et indexation basés sur l'angle
• Systèmes de convoyage — suivi de la position des produits le long des bandes indexées
• Tables tournantes et plateaux rotatifs — surveillance de la position absolue sur 360°
• Machines d'impression et presses — synchronisation de phase et enregistrement
• Contrôle de mouvement général basé sur PLC — la sortie collecteur ouvert NPN se connecte directement à la plupart des modules d'entrée PLC standard

Sortie collecteur ouvert NPN — Praticités de câblage

La configuration du collecteur ouvert NPN signifie que les sorties de l'encodeur tirent vers la masse lorsqu'elles sont actives, la charge étant connectée entre la sortie et le rail d'alimentation positif. C'est le type de sortie le plus compatible pour les automates OMRON, Mitsubishi, les cartes d'entrée numérique Siemens S7 et la plupart des autres contrôleurs industriels fonctionnant dans la plage de 12–24 VDC. Les résistances de rappel sont généralement intégrées dans les modules d'entrée des automates, de sorte qu'aucun composant supplémentaire n'est nécessaire dans la plupart des schémas de câblage standard.

Questions fréquemment posées

Q1 : L'E6C3-AG5C conserve-t-il sa lecture de position après une perte de courant ?

Oui — c'est l'avantage principal d'un encodeur absolu. Contrairement aux types incrémentiels qui doivent revenir à une position de référence après chaque cycle d'alimentation, l'E6C3-AG5C fournit un code de position unique pour chaque angle d'arbre. Remettez-le sous tension et la position est immédiatement disponible.

Q2 : Quelle est la différence entre l'E6C3-AG5C et l'E6C3-AG5C-C ?

Le suffixe "-C" indique une terminaison de connecteur pré-câblé plutôt que des fils volants nus. Les deux partagent des spécifications électriques et mécaniques identiques. Le choix dépend de votre préférence de câblage de panneau et si un connecteur correspondant est déjà utilisé sur la machine.

Q3 : Cet encodeur peut-il se connecter directement à une entrée numérique PLC standard ?

Dans la plupart des cas, oui. La sortie collecteur ouvert NPN est compatible avec les entrées numériques de type sourcing (PNP) courantes sur les automates OMRON, Siemens et Mitsubishi. Vérifiez toujours que la plage de tension d'entrée de votre automate correspond à la tension d'alimentation de l'encodeur et que l'impédance d'entrée convient à la puissance de sortie de 35 mA.

Q4 : Que se passe-t-il si la vitesse de l'arbre dépasse 5 000 tr/min ?

Fonctionner au-dessus de la vitesse maximale nominale risque des problèmes d'intégrité du signal et une usure accélérée des roulements. La limite de fréquence de commutation de 20 kHz devient également une contrainte à des régimes plus élevés — à 5 000 tr/min avec 360 P/R, la fréquence de sortie est déjà de 30 kHz, c'est pourquoi la limite de vitesse mécanique est la contrainte déterminante plutôt que la contrainte électrique pour cette résolution.

Q5 : L'E6C3-AG5C convient-il aux environnements humides ou de lavage ?

L'IP65 protège contre les jets d'eau à basse pression de toutes les directions, ce qui couvre la plupart des éclaboussures et des expositions indirectes au lavage. Il n'est pas conçu pour une immersion complète ou un lavage à haute pression. Pour les environnements de transformation alimentaire ou de boissons avec des routines de nettoyage agressives, vérifiez que la pression et les produits chimiques de nettoyage sont dans les paramètres IP65 avant l'installation.
