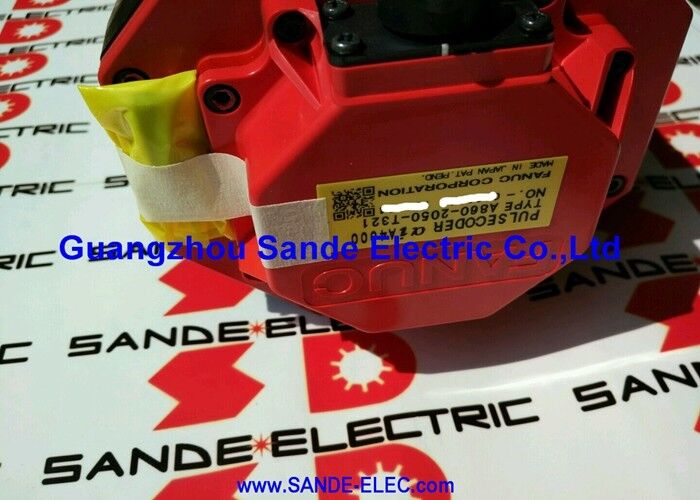

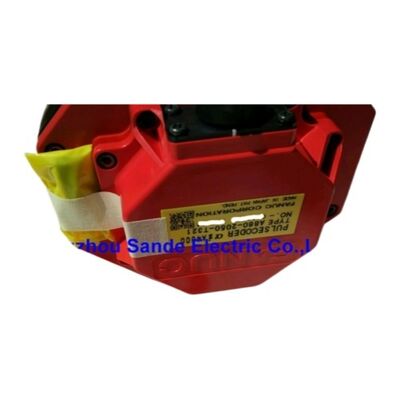

Codeur d'impulsions FANUC Encodeur Fanuc A860-0310-T023 A8600310T023 A860-0310-T023

Fanuc A860-0310-T023 | Codeur incrémental — 3000P, Encodeur de servomoteur CNC, Remplacé par A290-0561-V568

Présentation

Le Fanuc A860-0310-T023 est un codeur incrémental 3000P de la famille d'encodeurs A860-0310 de Fanuc — une génération d'encodeurs incrémentaux compacts utilisés sur les servomoteurs AC Fanuc des séries S et des premières générations de moteurs alpha.

À 3 000 impulsions par révolution, cet encodeur fournit un retour d'information incrémental en quadrature à l'amplificateur de servomoteur CNC, qui traite le train d'impulsions pour calculer la position, la vitesse et la direction du moteur.

Fanuc a officiellement arrêté la production du A860-0310-T023 et a désigné le A290-0561-V568 comme son remplaçant.

Cette succession est une pratique standard de Fanuc pour la gestion de l'obsolescence des encodeurs : le préfixe A290 indique un facteur de forme mécanique et électrique différent qui remplit la même fonction, empaqueté pour la génération de moteurs qu'il prend en charge.

Lors de l'approvisionnement en encodeurs de remplacement pour les machines qui utilisaient à l'origine le A860-0310-T023, la première étape essentielle consiste à confirmer que le A290-0561-V568 s'adapte mécaniquement et électriquement au moteur spécifique de la machine — la documentation du moteur Fanuc liste le suffixe de l'encodeur qui correspond à chaque variante de moteur, et cela doit être vérifié plutôt que supposé.

La résolution 3000P place cet encodeur dans un contexte historique spécifique au sein de la gamme d'encodeurs Fanuc.

Les premiers servomoteurs AC Fanuc utilisaient des codeurs incrémentaux allant de 2000P à 3000P — plus le nombre d'impulsions est élevé, plus la mesure de la vitesse et de la position est précise.

La classe 3000P était parmi les options les plus précises disponibles à l'époque de la production de ces moteurs.

Pour les machines où ces moteurs restent en service, maintenir un stock d'encodeurs 3000P fonctionnels est une nécessité pratique de maintenance, car les moteurs eux-mêmes sont souvent en excellent état mécanique par ailleurs.

Étant de type incrémental, le A860-0310-T023 ne conserve pas d'informations de position absolue entre les cycles d'alimentation. Chaque fois que la machine démarre, la CNC doit effectuer un cycle de retour de référence — l'axe se déplace vers son point de référence matériel fixe, le comptage des impulsions de l'encodeur est réinitialisé à la référence, et à partir de ce point, la CNC suit la position cumulative.

C'est une caractéristique fondamentale de tous les encodeurs incrémentaux et c'est le comportement attendu sur les machines équipées de cette génération d'encodeurs.

Spécifications clés

Incrémental vs. Absolu — Implications opérationnelles

La distinction entre les encodeurs incrémentaux et absolus est très importante dans les environnements de production.

Un encodeur incrémental comme le A860-0310-T023 est intrinsèquement sans état au démarrage : il sait de combien le moteur a tourné depuis la dernière impulsion de référence, mais il n'a pas de référence stockée pour la position absolue de la machine.

Le cycle de retour de référence au démarrage résout ce problème en déplaçant l'axe vers un interrupteur de référence physique connu et en rétablissant la référence de position à partir de ce point fixe.

Sur les machines où cette génération d'encodeurs est encore en service, les opérateurs et les ingénieurs de maintenance sont familiers avec le retour de référence comme étape de démarrage de routine.

La limitation devient significative uniquement dans les applications où une perte de courant en cours de cycle laisserait l'axe dans une position inconnue — une considération plus pertinente pour les installations d'encodeurs absolus.

Pour les applications typiques de machines-outils que ces moteurs desservent, le retour incrémental est opérationnellement adéquat lorsque la routine de retour de référence est suivie de manière cohérente.

Approvisionnement en encodeurs arrêtés — Le chemin A290-0561-V568

La succession officielle de Fanuc du A860-0310-T023 au A290-0561-V568 signifie que les nouveaux stocks d'encodeurs provenant de canaux autorisés seront sous la forme A290.

La confirmation de la compatibilité implique de vérifier trois choses : premièrement, que le A290-0561-V568 se monte physiquement sur le moteur en question (l'adaptateur mécanique, le couplage d'arbre et la méthode de fixation doivent correspondre) ; deuxièmement, que l'interface de signal du A290-0561-V568 se connecte à l'amplificateur existant de la machine et au câble de retour sans modification ; et troisièmement, que les paramètres de servomoteur de la CNC sont correctement réglés pour le nombre d'impulsions et le format de signal de l'encodeur de remplacement.

Lorsque le A290-0561-V568 n'est pas un ajustement physique direct, l'alternative consiste à s'approvisionner en unités excédentaires A860-0310-T023 auprès de canaux de marché secondaire réputés, en sachant qu'elles seront d'occasion et devront être testées sous charge avant d'être engagées dans une production.

FAQ

Q1 : Pourquoi le A860-0310-T023 a-t-il été arrêté, et le A290-0561-V568 est-il un équivalent authentique ?

Fanuc rationalise régulièrement sa gamme de produits d'encodeurs pour réduire le nombre de références distinctes en production. L'arrêt signifie généralement que les outils de fabrication de la variante spécifique ont été retirés, et non que la technologie a échoué.

Le A290-0561-V568 est le remplacement publié par Fanuc, indiquant que Fanuc le considère comme fonctionnellement équivalent pour les applications moteur que le T023 desservait. "Équivalent" dans ce contexte signifie qu'il fournit la même résolution 3000P et le même format de signal — les détails d'installation mécanique peuvent différer, c'est pourquoi la confirmation de l'ajustement sur le moteur spécifique reste essentielle.

Q2 : Quelle est la procédure de retour de référence requise après le démarrage sur une machine équipée de cet encodeur incrémental ?

Sur une machine-outil typique contrôlée par Fanuc avec des encodeurs incrémentaux, le retour de référence (également appelé retour à zéro ou zéro machine) exige que l'opérateur sélectionne le mode Référence sur la CNC et initie le déplacement de l'axe dans la direction du retour de référence.

L'axe se déplace à une vitesse définie jusqu'à ce qu'il touche l'interrupteur de référence, puis se déplace lentement jusqu'à ce que l'impulsion Z de l'encodeur (une impulsion par marque d'index de révolution) se déclenche, moment auquel la CNC enregistre la référence de position de l'axe.

L'affichage de la position de l'axe indique alors la coordonnée de départ de la machine, et le fonctionnement normal de la CNC peut commencer. Cette procédure doit être répétée pour chaque axe équipé d'un encodeur incrémental après chaque cycle d'alimentation de la machine.

Q3 : Quels sont les symptômes d'un encodeur A860-0310-T023 défaillant en service ?

Un encodeur incrémental dégradé produit généralement des erreurs de position intermittentes — la CNC peut générer des alarmes servo (série SV400 sur les CNC Fanuc), des erreurs de déviation de position ou des mouvements d'axe erratiques lors d'opérations à basse vitesse.

Un symptôme caractéristique est un axe qui se positionne correctement à certaines vitesses mais génère des alarmes à d'autres, ce qui reflète la dégradation de la qualité du signal de l'encodeur à des fréquences d'impulsions spécifiques.

La perte de comptages d'encodeur entraîne une dérive de la position de l'axe : la machine coupe une dimension légèrement incorrecte sans alarme si la dérive est dans la tolérance d'erreur de suivi. L'usure des roulements dans l'encodeur produit du bruit dans les signaux de quadrature détectables par oscilloscope.

Ces symptômes devraient inciter à une inspection immédiate de l'encodeur et au retrait du moteur pour des tests.

Q4 : Cet encodeur 3000P peut-il être remplacé directement par un encodeur incrémental de résolution supérieure d'une référence différente ?

Pas sans ajustement des paramètres servo sur la CNC. Le paramètre d'axe de la CNC pour la résolution de l'encodeur (généralement exprimé en impulsions par révolution ou en rapport d'engrenage CMR/DMR) doit être réglé pour correspondre au nombre d'impulsions de l'encodeur installé.

Installer un encodeur 2500P à la place d'un 3000P modifie le calcul de position de la boucle servo — sans correction des paramètres, des erreurs de positionnement de l'axe et une instabilité de la boucle de vitesse en résulteront.

Si un encodeur de résolution différente est installé mécaniquement, les paramètres CNC correspondants doivent être mis à jour avant que la machine ne soit remise en production.

Q5 : Comment les unités excédentaires A860-0310-T023 doivent-elles être évaluées avant l'installation ?

Au minimum, testez l'encodeur électriquement avec un testeur d'encodeur dédié ou un oscilloscope : vérifiez des trains d'impulsions propres sur les phases A, B et Z sans pics de bruit, vérifiez que tous les niveaux de signal sont conformes aux spécifications, et faites tourner l'encodeur sur plusieurs révolutions pour vérifier la précision du comptage des impulsions.

Inspectez physiquement le joint d'arbre et le connecteur pour détecter tout dommage ou toute contamination, et vérifiez le roulement pour détecter toute rugosité ou jeu en faisant tourner l'arbre à la main.

Un encodeur qui réussit les tests électriques statiques doit ensuite être installé et surveillé pendant le premier cycle de retour de référence et la première exécution de production — les erreurs de position qui apparaissent dans des conditions thermiques ou de charge se manifesteront pendant cette période de validation initiale.
