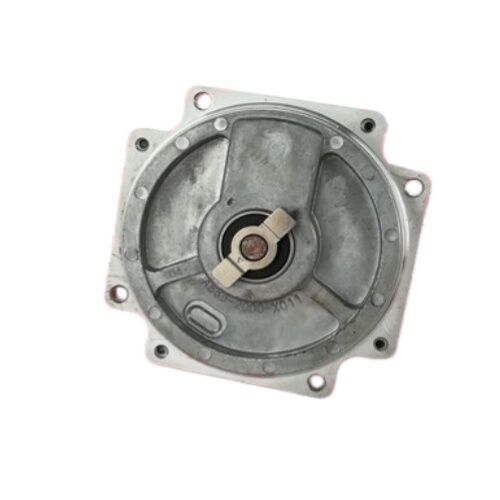

Encodeur incrémental FANUC A860-0365-V501 Alpha i64 — Retour d'information de servomoteur à 64 000 impulsions pour systèmes CNC FANUC

Demandez à n'importe quel technicien de servomoteurs FANUC quelle famille d'encodeurs il voit le plus souvent lors des réparations de machines-outils CNC, et la série Alpha i64 revient de manière fiable. L'A860-0365-V501 de FANUC est la variante incrémentale de cette famille — un codeur d'impulsions série à 64 000 impulsions monté sur une énorme base installée de servomoteurs AC FANUC Alpha i dans les centres d'usinage, les tours et les lignes de production automatisées du monde entier.

Cette unité est proposée testée et entièrement fonctionnelle — retirée d'une machine en état de marche, vérifiée par rapport à un servodistributeur FANUC, et confirmée pour produire une sortie propre et stable avant expédition.

Incrémental à une résolution de 64K — Ce que cela offre

La désignation "I64" vous indique immédiatement le chiffre important : 64 000 impulsions par révolution sur cet encodeur incrémental. Grâce au protocole de communication série haute résolution de FANUC entre le codeur d'impulsions et l'amplificateur de servomoteur, le système de contrôle traite les données de position avec une finesse qui rend possible un positionnement d'axe sub-micronique au niveau de la machine.

Comparez cela aux générations FANUC précédentes — l'encodeur DC à 2 000 impulsions des moteurs de première génération, ou même les encodeurs à 8 000 impulsions sur les premiers servomoteurs AC — et le saut de résolution illustre pourquoi la série Alpha i a relevé la barre en matière de précision de positionnement et de régulation de vitesse lors de son introduction.

Les sorties quadrature A et B, déphasées de 90 degrés, fournissent au servodistributeur à la fois le comptage de position et la direction de déplacement simultanément. Ce suivi bidirectionnel signifie que le contrôle sait exactement où se trouve l'axe à chaque mouvement, dans les deux directions, sans ambiguïté aux points d'inversion.

Spécifications techniques

L'Alpha i64 dans l'écosystème des moteurs FANUC

Les servomoteurs AC de la série Alpha i de FANUC ont remplacé la série Alpha (capuchon rouge) antérieure à partir du début des années 2000 et sont devenus la plateforme servo dominante dans les machines-outils contrôlées par FANUC pendant environ deux décennies. La distinction clé entre la génération d'encodeurs absolus Alpha (aA64) et la génération Alpha i (aI64) incrémentale réside dans l'architecture de retour d'information :

L'aI64 est un encodeur incrémental — il compte les impulsions à partir d'une référence de départ connue plutôt que de sortir un mot de position absolue. Cela signifie que le contrôle CNC établit les positions de référence de l'axe par une opération de retour à la référence (homing) au démarrage de la machine, après quoi le comptage incrémental fournit un suivi de position continu et très précis.

Le protocole série haute résolution de FANUC transmet ces données entre l'encodeur et l'amplificateur sur une liaison série dédiée à deux fils, fournissant le débit de données élevé nécessaire pour supporter la résolution 64K à pleine vitesse moteur sans les problèmes d'intégrité du signal du câblage parallèle.

Variante de connecteur V501 — Sans câble

Le suffixe V dans les numéros de pièce des codeurs d'impulsions FANUC indique généralement une unité d'encodeur nue sans le câble d'interconnexion. L'A860-0365-V501 est expédié sans câble — l'ensemble de câble correspondant (A860-0360-V906) est commandé séparément et connecte le corps de l'encodeur au port d'encodeur CN2 de l'amplificateur.

Pour un remplacement sur une machine existante, le câble d'origine est généralement réutilisé s'il n'est pas endommagé. Le câble est un point de défaillance courant — en particulier les broches du connecteur et les quelques centimètres de câble adjacents au connecteur où une flexion répétée se produit — il est donc utile de l'inspecter avant réutilisation.

Où cet encodeur se trouve

L'A860-0365-V501 est monté sur une très large gamme de modèles de servomoteurs FANUC Alpha i, couvrant les applications d'entraînement d'axe sur des équipements construits du début des années 2000 aux années 2010 :

Centres d'usinage CNC — entraînements d'axes X, Y, Z et rotatifs sur centres d'usinage verticaux et horizontaux de Mazak, Makino, Okuma, Haas, DMG Mori, et des dizaines d'autres fabricants utilisant des systèmes de servomoteurs FANUC Alpha i

Tours CNC — retour d'information de servomoteur sur les axes Z et X sur les tours à deux axes et multi-axes, ainsi que les entraînements de sous-broche et d'axe C sur les tours plus complexes

Joints de robot — robots industriels FANUC des familles M et R utilisés des servomoteurs Alpha i avec des codeurs d'impulsions aI64 dans leurs axes articulés

Systèmes de fabrication flexibles — changeurs de palettes, systèmes de manutention automatisée, et lignes de transfert construits autour de la technologie CNC et servo FANUC de la même époque

Acheter d'occasion et testé — L'argument pratique

Il s'agit d'une unité testée et d'occasion — et pour l'A860-0365-V501, c'est un choix d'approvisionnement raisonnable et courant. Les unités neuves, lorsqu'elles sont disponibles, ont un prix nettement plus élevé. Un encodeur d'occasion testé qui a été vérifié sur un système servo fonctionnel a un état fonctionnel connu, et les roulements à l'intérieur ont généralement fonctionné pendant des années sans problème — ce sont des dispositifs optiques de précision, pas des composants à forte usure dans des conditions de fonctionnement normales.

La prudence avec les codeurs d'impulsions d'occasion concerne toujours l'état des roulements et l'intégrité de l'ensemble de détection optique. Une unité retirée d'une machine défaillante pour des raisons indépendantes et testée par rapport à un servodistributeur est significativement différente d'une unité de surplus non testée. La vérification que l'encodeur produit des sorties propres sur les canaux A, B et Z à une vitesse représentative avant l'expédition est la norme de diligence raisonnable qui fait d'une unité d'occasion testée un achat fiable.

FAQ

Q1 : L'A860-0365-V501 est-il un encodeur absolu ou incrémental ?

C'est un incrémental. Le "I" dans Alpha i64 signifie incrémental — il suit la position en comptant les impulsions à partir d'un point de référence. La machine établit les références d'axe par un cycle d'homing au démarrage. Ceci est distinct des encodeurs absolus, qui sortent la position directement sans nécessiter de retour à la référence.

Q2 : Cet encodeur est-il livré avec le câble ?

Non. La variante V501 est fournie sans câble (SANS câble). L'ensemble de câble correspondant est A860-0360-V906, qui connecte l'encodeur à l'entrée d'encodeur CN2 du servodistributeur. Lors d'un remplacement, le câble de la machine existante peut généralement être réutilisé s'il est en bon état.

Q3 : Quels servomoteurs et amplificateurs FANUC utilisent l'A860-0365-V501 ?

Ce codeur d'impulsions est monté sur les servomoteurs AC FANUC série Alpha i (série A06B-0xxx avec désignation d'encodeur aI64). Il fonctionne avec les servodistributeurs FANUC séries αi et αiS et est compatible avec les contrôles CNC des familles 0i, 16i, 18i, 21i, 30i, 31i et 32i. Confirmez avec le numéro de pièce sur la plaque signalétique du moteur avant de commander.

Q4 : Que signifie "testé" pour un codeur d'impulsions d'occasion ?

Un codeur d'impulsions testé a été vérifié électriquement sur un système de servodistributeur FANUC réel — confirmant que les sorties des canaux A, B et Z sont présentes, propres et correctement en phase à la vitesse de fonctionnement. Ceci est plus significatif qu'une simple vérification visuelle ou de continuité et confirme que l'ensemble de détection optique et l'électronique fonctionnent comme prévu.

Q5 : L'A860-0365-V501 peut-il être réparé en cas de défaut ?

Oui — des services spécialisés de réparation de moteurs et d'encodeurs FANUC peuvent remplacer les roulements, repositionner le disque optique et réparer les dommages du connecteur sur le codeur d'impulsions aI64. La réparation est une voie viable lorsque le boîtier de l'encodeur et le disque optique sont intacts, mais qu'une défaillance de roulement ou un défaut de connecteur a rendu l'unité non fonctionnelle. Pour les unités avec des dommages physiques au disque ou des boîtiers fissurés, le remplacement est l'option pratique.
