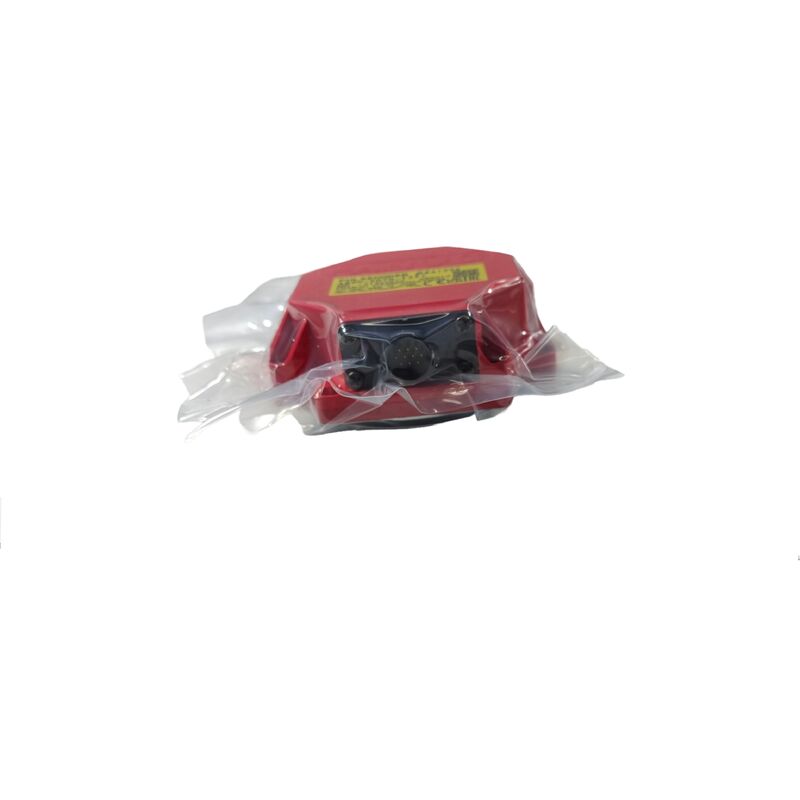

Encodeur de moteur de broche FANUC A860-2120-T511 — Capteur Alpha i BZi pour systèmes de broche AC FANUC

Lorsqu'une broche CNC ne s'oriente pas, le taraudage rigide produit des filetages défectueux ou la commande génère une alarme de capteur de broche, le problème remonte souvent à un seul composant : l'encodeur du moteur de broche. Le FANUC A860-2120-T511 est le capteur de rétroaction apparié en usine pour les moteurs de broche AC de la série Alpha i de FANUC — un capteur magnétique à dents d'engrenage qui fournit à l'amplificateur de broche les données continues de vitesse et de position dont il a besoin pour exécuter l'orientation, l'axe C et les cycles d'avance synchronisés en toute confiance.

Ce qu'est réellement cet encodeur

Le A860-2120-T511 appartient à la famille de capteurs Alpha i BZi (BZ) de FANUC — une gamme d'unités de détection magnétique conçues spécifiquement pour la rétroaction des moteurs de broche AC dans l'écosystème CNC de FANUC. Contrairement aux codeurs optiques à impulsions qui comptent la lumière à travers un disque à fentes, le capteur BZi lit les dents d'une bague d'engrenage de précision montée sur l'arbre du moteur de broche, générant un signal à haute fréquence que le variateur de broche convertit en données de vitesse et de position angulaire.

Cette approche de détection magnétique confère au capteur BZi un avantage pratique dans l'environnement difficile d'un moteur de broche : il n'est pas affecté par la brume d'huile, la poussière métallique, ni par les vibrations et les cycles thermiques qui caractérisent les applications de broches industrielles fonctionnant à des régimes élevés soutenus.

Spécifications techniques

Architecture du capteur BZi — Détection magnétique des dents

La technologie de capteur BZi de FANUC repose sur un principe simple mais fiable. Une bague dentée est montée avec précision sur l'arbre du moteur de broche et tourne avec lui. La tête de capteur BZi, fixée au corps du moteur, détecte le passage de chaque dent magnétiquement et génère des impulsions proportionnelles à la vitesse de l'arbre et à la position angulaire.

Cette méthode de comptage des dents d'engrenage est robuste par conception. L'espace de détection est relativement tolérant à la contamination par rapport à la détection optique, et le champ magnétique n'est pas perturbé par les pulvérisations de liquide de refroidissement, les vapeurs d'huile et les copeaux qui finissent inévitablement par se retrouver dans les environnements de broches à haute vitesse. Le guide technique de FANUC pour la série BZi met spécifiquement en garde contre l'accumulation de poussière magnétique sur les dents d'engrenage — et recommande un soufflage d'air périodique lors de la maintenance — ce qui confirme à quel point ces capteurs fonctionnent près de l'environnement de coupe.

Ce que permet la rétroaction de broche

Le A860-2120-T511 ne fonctionne pas seulement en arrière-plan. Chaque fonction de broche de haute valeur sur une machine contrôlée par FANUC dépend d'une rétroaction de broche précise et à faible latence :

Orientation de la broche — Arrêt de la broche à une position angulaire précise pour le changement d'outil, le réglage de la tête d'alésage ou le chargement de la pièce. Sans données de capteur propres, la broche dépasse la position cible ou oscille.

Taraudage rigide — Synchronisation de la rotation de la broche avec l'avance de l'axe Z pendant les cycles de filetage. Le contrôleur calcule le pas du filetage en corrélant les impulsions de l'encodeur de broche avec la position du servomoteur. Un défaut de capteur ici produit un pas de filetage incorrect ou des tarauds cassés.

Positionnement de l'axe C — Sur les centres de tournage-fraisage, la broche fonctionne comme un axe rotatif contrôlé. La rétroaction de position du capteur BZi permet au variateur de broche de maintenir la position angulaire sous charge de coupe — une exigence pour le perçage décentré et le fraisage de contour.

Synchronisation du filetage et de l'avance — Sur les tours, les données de vitesse de broche alimentent directement le calcul du cycle de filetage G32/G76. La dégradation du capteur de broche se manifeste généralement d'abord par un pas de filetage irrégulier avant de progresser vers des défauts francs.

Famille de capteurs Alpha i BZi — Série A860-2120

La série A860-2120 couvre plusieurs variantes de connecteurs et de câbles de l'ensemble de capteur Alpha i BZi. Le suffixe du numéro de pièce indique la configuration de connexion spécifique :

• Série V (par exemple, A860-2120-V004, A860-2120-V005) — variantes d'assemblage de capteur, généralement sans câble ou avec des connecteurs alternatifs
• Série T (par exemple, A860-2120-T401, A860-2120-T511) — assemblages de capteur avec câble et connecteur intégrés pour une installation directe

La variante T511 est livrée avec son câble et sa fiche pré-installés, prête pour un montage et une connexion directs au moteur de broche et à l'amplificateur sans assemblage supplémentaire. Pour les équipes de maintenance remplaçant un capteur défectueux, cela permet de gagner un temps d'installation considérable par rapport à la reconstruction d'une terminaison de connecteur sur site.

Machines CNC où cet encodeur est trouvé

Les moteurs de broche FANUC Alpha i avec la famille de capteurs BZi A860-2120 sont installés sur un large éventail d'équipements CNC produits des années 2000 à nos jours :

Centres d'usinage CNC — centres d'usinage horizontaux et verticaux de Mazak, Makino, DMG Mori, Okuma, Doosan et d'autres fabricants utilisant des commandes FANUC des séries 0i, 16i, 18i ou 30i

Tours et centres de tournage CNC — tours à deux axes et multi-axes où la rétroaction de vitesse de broche régit les cycles de filetage et la finition de surface de la pièce

Centres de tournage-fraisage — machines multitâches nécessitant un positionnement de broche sur axe C et une synchronisation des outils entraînés

Lignes d'usinage dédiées — têtes de broche de lignes de transfert et machines-outils spéciales avec des variateurs de broche FANUC de la série SPM

Installation du capteur — Ce qui est important

Le capteur BZi nécessite un réglage précis de l'entrefer entre la tête de capteur et les dents de la bague d'engrenage. Un entrefer trop grand et l'amplitude du signal diminue, entraînant des erreurs de détection intermittentes. Trop étroit et un contact physique lors de l'expansion thermique ou des vibrations peut endommager le capteur.

La procédure d'installation de FANUC consiste à centrer le capteur à l'aide de l'écran de diagnostic de l'amplificateur tout en faisant tourner lentement la broche, puis à verrouiller le montage une fois le signal stable. Cette étape de centrage est obligatoire après chaque remplacement de capteur — et c'est aussi pourquoi le câble pré-câblé de la variante T511 est utile, car il élimine une variable du processus d'installation.

FAQ

Q1 : Quelle fonction le A860-2120-T511 remplit-il sur une machine CNC FANUC ?

C'est le capteur de rétroaction de position et de vitesse du moteur de broche. Il détecte le passage des dents d'engrenage sur l'arbre moteur et envoie ces données à l'amplificateur de broche FANUC, qui les utilise pour le contrôle de la vitesse de broche, l'orientation, la synchronisation du taraudage rigide et les fonctions de positionnement de l'axe C.

Q2 : Quels amplificateurs de broche et contrôles CNC FANUC sont compatibles avec ce capteur ?

Le A860-2120-T511 est conçu pour les moteurs de broche AC de la série FANUC Alpha i associés aux variateurs de la série SPM (Spindle Amplifier Module). Il est compatible avec les systèmes CNC des familles FANUC 0i, 16i, 18i, 21i, 30i, 31i et 32i. Confirmez toujours par rapport à la plaque signalétique du moteur et à la documentation de l'amplificateur avant de commander.

Q3 : Le capteur nécessite-t-il un calibrage ou un réglage après remplacement ?

Oui. Après l'installation du A860-2120-T511, une procédure de centrage est requise pour régler l'entrefer correct entre la tête de capteur et la bague d'engrenage. Ceci est effectué à l'aide de l'affichage de diagnostic de l'amplificateur de broche tout en faisant tourner la broche à basse vitesse. Omettre cette étape entraîne des erreurs de détection et des alarmes de broche.

Q4 : Qu'est-ce qui cause la défaillance de ce capteur et quels sont les signes avant-coureurs ?

Les causes courantes comprennent l'usure des roulements du moteur entraînant un faux-rond excessif de l'arbre, la contamination de la bague d'engrenage par des copeaux magnétiques, les dommages au câble dus à la chaleur ou au liquide de refroidissement, et la corrosion des connecteurs. Les signes avant-coureurs comprennent des échecs intermittents d'orientation de la broche, une profondeur de taraudage rigide incohérente, des alarmes de capteur de broche (codes d'alarme SV ou SP sur les systèmes FANUC) et une vitesse de broche instable à bas régime.

Q5 : Quelle est la différence entre les variantes à suffixe T et à suffixe V de la série A860-2120 ?

Les deux sont des assemblages de capteurs Alpha i BZi pour les mêmes moteurs. Les variantes à suffixe V (par exemple, A860-2120-V004, V005) sont des unités de capteur généralement sans anneau de montage ou avec des configurations de câble alternatives. Les variantes à suffixe T (par exemple, A860-2120-T511) comprennent un câble et un connecteur intégrés, prêts pour une installation directe par branchement. Confirmez la variante requise par rapport au numéro de pièce du capteur existant du moteur avant l'achat.
