Fanuc A860-0316-T101 | Codeur incrémental haute résolution — 10 000 PP, capuchon en plastique rouge, servomoteurs CA S-Series récents, servomoteurs numériques CNC

Présentation

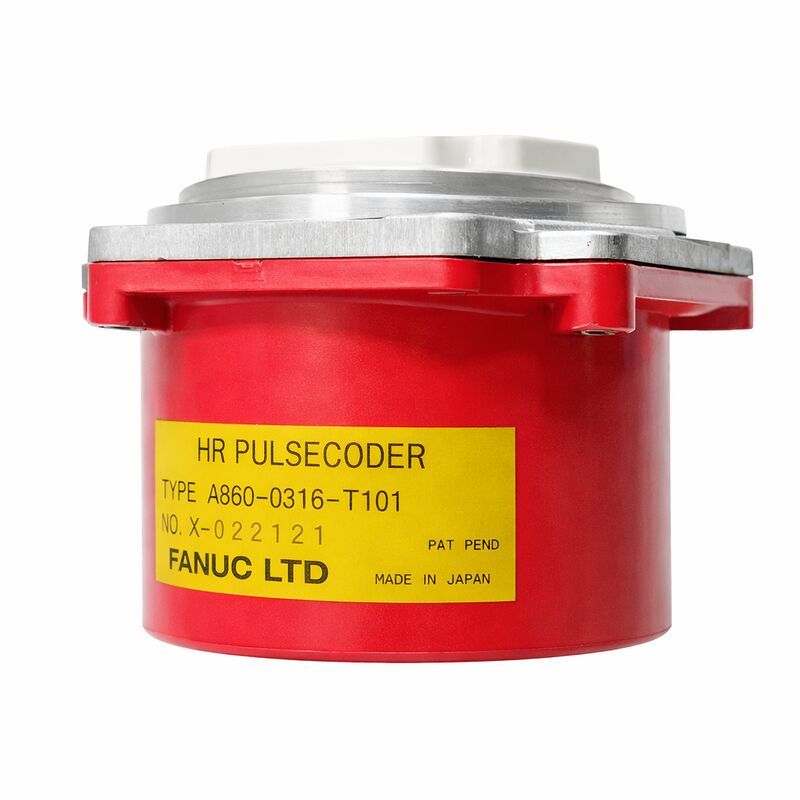

Le Fanuc A860-0316-T101 est le codeur incrémental haute résolution (HR) monté sur les servomoteurs CA Fanuc S-Series de dernière génération.

Avec 10 000 impulsions par révolution, il offre plus de trois fois la résolution brute des codeurs incrémentaux 3 000 PP utilisés sur les moteurs S-Series plus anciens, le positionnant comme le dispositif de rétroaction incrémentale le plus performant de l'ère des moteurs S-Series avant que les codeurs absolus Serial A et Serial C ne deviennent la norme pour les variantes de moteurs ultérieures.

La désignation HR — qui apparaît également sur le modèle A860-0316-T201 associé — identifiait spécifiquement ces codeurs comme une amélioration de résolution par rapport aux codeurs incrémentaux de base des S-Series.

Lorsque Fanuc a équipé des moteurs à vitesse plus élevée ou à exigences de précision plus élevées dans la dernière génération S-Series, la résolution du codeur 3 000 PP n'était plus adéquate pour la qualité de la boucle de servocommande à la vitesse de fonctionnement nominale du moteur.

Le codeur 10 000 PP à 3000 tr/min génère 500 000 comptes de front par seconde (en utilisant un décodage en quadrature 4x), contre 150 000 pour un codeur 3 000 PP dans les mêmes conditions — l'amélioration de la qualité de l'estimation de la vitesse est directement proportionnelle.

Le boîtier à capuchon en plastique rouge est la marque de fabrique de toute la génération de codeurs S-Series, plaçant le A860-0316-T101 clairement dans la même famille que les codeurs Serial A et Serial C de la même époque.

Contrairement à ces codeurs série absolus, le T101 est de type incrémental — il produit des impulsions de quadrature A/B et une impulsion d'index Z à mesure que l'arbre du moteur tourne, sans conserver de mémoire de position entre les cycles d'alimentation.

Chaque démarrage de machine nécessite un cycle de retour de référence pour rétablir la référence de l'axe.

C'est un comportement attendu pour les machines équipées de ce codeur et fait partie intégrante de la séquence de démarrage.

L'approvisionnement du A860-0316-T101 suit le schéma commun à tous les codeurs S-Series récents : il n'est pas vendu séparément des moteurs en tant qu'article de catalogue standard, et la disponibilité auprès d'un fournisseur spécialisé dépend entièrement du nombre de moteurs S-Series fonctionnels avec codeurs T101 ayant transité par leur flux de réparation.

Maintenir l'accès à un fournisseur d'échange fiable est la stratégie de pièces de rechange la plus pratique pour les installations exploitant des machines équipées de ce codeur.

Spécifications clés

Codeurs 10 000 PP vs S-Series antérieurs — Résolution en contexte

La progression des codeurs incrémentaux S-Series de Fanuc a suivi les spécifications du moteur. Les premiers moteurs S-Series utilisaient des codeurs 2000 PP et 2500 PP ; les moteurs standard sont passés à 3000 PP ; la dernière génération de moteurs à vitesse et précision plus élevées est passée à 10 000 PP avec le A860-0316-T101.

Cette spécification de 10 000 PP plaçait le codeur HR S-Series de Fanuc à un niveau de résolution comparable à ce que de nombreux autres fabricants de servomoteurs spécifiaient pour leurs lignes de servomoteurs de précision haut de gamme de la même époque.

L'impulsion d'index Z (une par révolution) qui accompagne les canaux de quadrature A et B sert de marque de référence pour le cycle de retour de référence de la CNC.

La CNC déplace l'axe vers le commutateur de référence matériel à une vitesse d'avance définie, ralentit lorsque le commutateur est déclenché, puis avance lentement jusqu'à ce que la première impulsion Z soit détectée après le déclenchement du commutateur.

La position de l'impulsion Z par rapport au commutateur de référence est mécaniquement fixe par le disque et le montage du codeur, de sorte que le retour de référence atterrit toujours à la même position absolue de la machine — répétable à moins d'un compte de codeur de la position de l'impulsion Z.

Contraintes d'approvisionnement et gestion pratique des pièces

Le fait que le A860-0316-T101 ne soit pas vendu séparément du moteur en tant qu'article de catalogue Fanuc est une considération opérationnelle importante.

Cela signifie que le canal d'approvisionnement principal est l'échange de moteurs : un spécialiste révise un moteur, remplace le codeur, et le codeur excédentaire ou d'échange résultant devient disponible.

Cette chaîne d'approvisionnement est moins prévisible que les pièces standard en stock, et il n'existe pas de voie d'approvisionnement standard « neuf dans la boîte » auprès du réseau de distribution agréé de Fanuc.

Les installations gérant des machines équipées de codeurs T101 ont deux options pratiques : maintenir un codeur de rechange testé acquis par le biais de canaux d'échange, ou identifier un fournisseur de services de moteurs fiable qui dispose de moteurs ou de codeurs compatibles T101 dans son stock de réparation régulier et qui peut réagir rapidement en cas d'arrêt de machine.

FAQ

Q1 : Comment le codeur incrémental 10 000 PP affecte-t-il les réglages des paramètres de servomoteur de la CNC par rapport à un codeur 3 000 PP ?

Les paramètres de servomoteur de la CNC comprennent des réglages pour la résolution du codeur (généralement exprimée en impulsions par révolution ou en paramètre de rapport d'engrenage qui relie les comptes du codeur au déplacement de la machine).

Si un moteur 3 000 PP est remplacé par un moteur 10 000 PP, ou vice versa, les paramètres de servomoteur CMR et DMR doivent être mis à jour pour refléter le nouveau nombre d'impulsions du codeur. Des paramètres de servomoteur incorrects avec le mauvais codeur produisent une instabilité de la boucle de vitesse, un dépassement ou des conditions d'alarme d'axe lors du premier mouvement commandé.

Mettez toujours à jour les paramètres de servomoteur pour qu'ils correspondent au codeur installé avant de lancer la production.

Q2 : Le A860-0316-T101 peut-il être remplacé par un type de codeur absolu ?

Pas directement. L'amplificateur et la CNC doivent être configurés pour le type de rétroaction spécifique — les codeurs série absolus (Serial A, Serial C) nécessitent un amplificateur de servomoteur numérique avec l'interface de codeur série correspondante, et la CNC doit être capable de traiter les données du codeur absolu.

Le codeur incrémental HR S-Series fonctionne avec les systèmes d'amplificateurs de servomoteur analogiques ou numériques anciens compatibles avec les moteurs S-Series récents.

L'installation d'un codeur absolu là où un type incrémental était spécifié nécessite une vérification de compatibilité physique et des modifications de configuration des paramètres, et dans certains cas, une carte d'interface d'amplificateur différente.

Il s'agit d'un projet de mise à niveau du moteur plutôt que d'un simple échange de codeur.

Q3 : Quelle est la procédure de diagnostic lorsque la machine présente des erreurs de vitesse ou de position erratiques sur un axe avec ce codeur ?

Commencez par vérifier le câble de rétroaction du codeur pour tout dommage, en vous concentrant sur les zones soumises à des mouvements (chaînes porte-câbles, coudes près des entrées de conduit). Inspectez les deux extrémités du connecteur pour des contacts propres et entièrement insérés.

Connectez un oscilloscope aux sorties A et B du codeur et tournez lentement l'arbre du moteur à la main — une onde carrée propre avec un déphasage de 90° sur les deux canaux, sans interruptions ni variations d'amplitude, indique un codeur et un câble en bon état.

Des signaux erratiques indiquent un câble endommagé, une intermittence du connecteur ou un disque optique dégradé à l'intérieur du codeur.

Si le câble et le connecteur sont propres mais que l'oscilloscope montre des problèmes de qualité de signal lors de la rotation, le codeur doit être remplacé.

Q4 : Le codeur est dans un capuchon en plastique rouge — comment le capuchon est-il retiré et le codeur est-il accessible pour le remplacement ?

Le capuchon en plastique rouge se clipse ou se visse à l'arrière du châssis du moteur, enfermant l'ensemble du codeur et l'entrée du câble. Le retrait nécessite généralement de défaire les fixations ou les clips de maintien du capuchon (la conception exacte varie selon le modèle de moteur), puis de séparer soigneusement l'ensemble du disque du codeur de l'accouplement de l'arbre moteur.

La méthode d'accouplement varie — certains utilisent un accouplement Oldham qui tolère un léger désalignement de l'arbre ; d'autres utilisent un engagement direct par cannelure ou clavette.

Consultez la documentation de maintenance du moteur pour la séquence de démontage spécifique, en particulier la séquence de retrait du codeur de l'accouplement de l'arbre sans endommager le disque.

Forcer le capuchon ou le corps du codeur sans suivre la séquence de retrait correcte risque de fissurer le disque optique, ce qui constitue une faute irréversible.

Q5 : Le A860-0316-T101 est-il compatible avec les mêmes amplificateurs que le A860-0346-T101 (codeur Serial A) ?

Non. Le T101 est un codeur incrémental ; le A860-0346-T101 est un codeur absolu Serial A.

Ces deux types de codeurs communiquent avec l'amplificateur de servomoteur par des interfaces fondamentalement différentes — le codeur incrémental utilise des lignes de signaux différentiels A/B/Z discrètes, tandis que le codeur Serial A utilise un protocole série propriétaire à haute vitesse.

Un amplificateur de servomoteur conçu pour un codeur Serial A ne peut pas accepter directement les signaux incrémentaux A/B/Z du T101, et vice versa.

Les générations de moteurs et de codeurs sont des ensembles assortis ; confirmez toujours que l'ensemble du système — moteur, codeur, amplificateur et CNC — provient de générations compatibles avant de commander des pièces de rechange.
