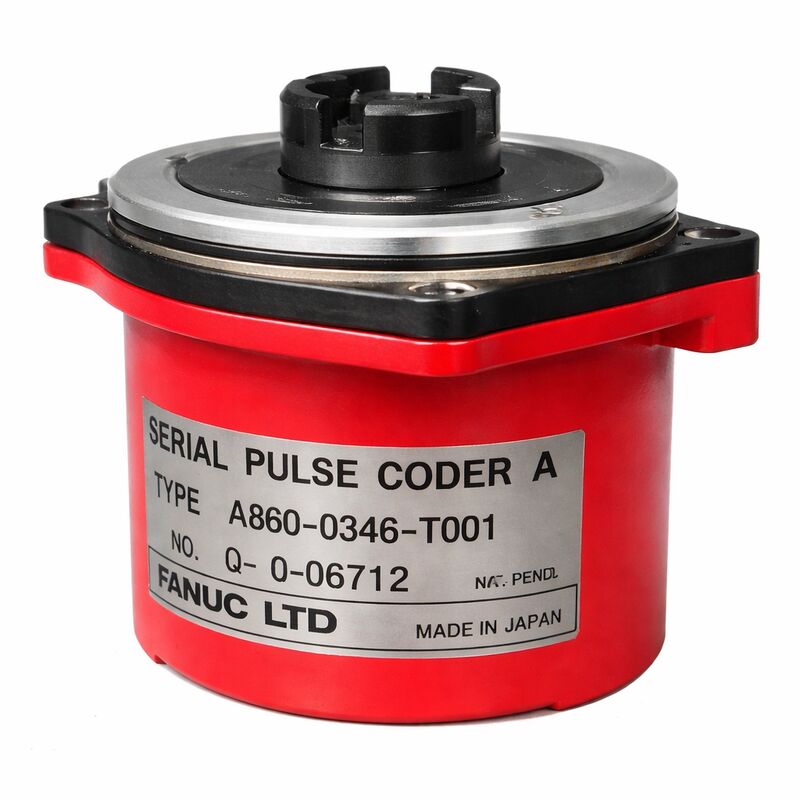

Fanuc A860-0346-T001 | Codeur série A — Non-Alpha, connecteur D-Sub, absolu 40 000 impulsions, capuchon rouge, servomoteurs AC Fanuc série S

Présentation

Le Fanuc A860-0346-T001 est la variante la plus ancienne et la plus fondamentale de la famille des codeurs série A A860-0346 — le suffixe T001 désignant la version de base de la série.

Il conserve le même boîtier à capuchon en plastique rouge, l'architecture de rétroaction série A absolue de 40 000 impulsions/tr et le facteur de forme monté sur moteur qui caractérisent tous les membres de la gamme d'encodeurs A860-0346, mais se distingue par sa configuration de connecteur D-Sub au point de connexion du câble.

Cette interface D-Sub reflète la norme de connecteur des machines-outils et des installations de câblage pour lesquelles cette variante a été spécifiée.

La désignation "Non-Alpha" dans la documentation Fanuc pour cet encodeur est un contexte important. Elle distingue toute la famille A860-0346 des gammes d'encodeurs alpha, alpha i et beta ultérieures.

Non-Alpha signifie que cet encodeur appartient à la génération pré-alpha — les servomoteurs AC de la série S qui ont précédé l'introduction de la gamme de servomoteurs alpha.

Pour les ingénieurs de maintenance rencontrant une machine équipée de moteurs de série S et de cet encodeur, cette étiquette "Non-Alpha" est l'identifiant de génération du système : elle indique quels amplificateurs, commandes CNC et procédures de service s'appliquent, et quels encodeurs modernes des séries alpha ou beta sont incompatibles avec cette installation.

La désignation de la série de produits A860-0346 couvre toute la gamme des variantes de codeurs série A pour la génération de moteurs de série S.

Au sein de cette série, le T001 est la variante fondamentale — la forme originale à partir de laquelle d'autres variantes à suffixe T ont évolué à mesure que Fanuc adaptait le style du connecteur et les détails mécaniques pour différentes tailles de corps de moteur et spécifications de constructeurs de machines.

Les machines qui ont été construites avec des encodeurs T001 dès les premières séries de production de machines-outils CNC équipées de moteurs de série S sont probablement les machines où cette référence spécifique est encore nécessaire aujourd'hui.

Spécifications clés

Positionnement du produit Non-Alpha dans l'historique des encodeurs Fanuc

Les générations d'encodeurs Fanuc suivent les générations de moteurs qu'elles supportent : codeurs conventionnels (incrémentaux, série A860-0300) pour les premiers servomoteurs DC et AC ; codeurs série A (série A860-0346) pour les moteurs AC de série S ; encodeurs de la série alpha (familles A860-0360, A860-0370) pour les moteurs alpha ; et encodeurs des séries alpha i / beta i (familles A860-2000 et A860-2020) pour la génération actuelle.

Le A860-0346-T001 se situe au stade Série A de cette évolution — la génération où Fanuc est passé des trains d'impulsions bruts à la communication série, et de l'incrémental à l'absolu, tout en utilisant toujours le boîtier à capuchon rouge devenu familier du design des moteurs de série S.

Les machines équipées d'encodeurs A860-0346-T001 ont été construites pendant une période où de nombreux centres d'usinage à haut volume d'aujourd'hui étaient installés pour la première fois.

Le fait que ces machines restent en production des décennies plus tard témoigne de la durabilité du moteur sous-jacent et de la structure mécanique — mais cela signifie également que les encodeurs sur ces moteurs sont bien avancés dans leur durée de vie, et que les pièces de rechange comme le A860-0346-T001 sont essentielles pour maintenir ces actifs productifs en fonctionnement.

Connecteur D-Sub — Contexte de l'interface de câble

Le connecteur D-Sub sur le A860-0346-T001 le distingue des variantes ultérieures du A860-0346 qui utilisent des connecteurs ronds de type MS ou d'autres types. Les connecteurs D-Sub étaient courants dans l'électronique industrielle et le câblage des machines CNC de l'époque, offrant une norme de connecteur fiable et largement disponible avec une bonne protection des contacts lorsqu'ils sont correctement accouplés.

Le câble existant dans une machine construite avec des encodeurs T001 se terminera par un connecteur D-Sub correspondant à l'extrémité de l'encodeur — un encodeur T001 de remplacement direct s'accouplera sans modification du câble, tandis que l'utilisation d'une variante T-suffixe différente avec un type de connecteur différent nécessiterait une adaptation du câble.

Lors de l'achat d'encodeurs T001 de remplacement, vérifiez que le connecteur D-Sub est présent et intact sur l'unité d'échange.

Les dommages au connecteur — broches tordues, clips de boîtier cassés ou contamination des cavités de contact — sont un résultat courant d'une manipulation brutale sur le marché secondaire et doivent être inspectés avant l'installation.

FAQ

Q1 : Qu'est-ce qui distingue le A860-0346-T001 du T041 et du T101 au sein de la même famille ?

Tous trois sont des codeurs série A absolus de 40 000 impulsions/tr avec le même capuchon rouge et le même protocole de communication Série A.

Le T001 est la variante de base avec un connecteur D-Sub ; les variantes T041 et T101 utilisent des types de connecteurs différents et ont des plages de compatibilité spécifiques avec les modèles de moteurs.

Le T101 est confirmé spécifiquement pour les moteurs des modèles 0S à 30S ; le T001 est la variante d'origine qui convenait aux premières versions de moteurs de série S.

Ces différences mécaniques et de connecteur signifient que les trois variantes ne sont pas directement interchangeables sans confirmer au préalable que le connecteur et les dimensions de montage du remplacement correspondent à l'installation d'origine.

Q2 : Le produit est décrit comme "Non-Alpha" — cela affecte-t-il la compatibilité avec quelle commande CNC ?

Oui. "Non-Alpha" indique que cet encodeur appartient à la génération de moteurs de série S, et les commandes CNC qui communiquent avec lui sont celles équipées de la carte d'interface de codeur série A : spécifiquement les systèmes de contrôle de servomoteurs numériques Fanuc pour la série Zéro (0-C, 0-D) et les commandes 16/18/21 Modèle A.

Les moteurs de la série Alpha utilisent des encodeurs alpha qui communiquent sur un protocole série différent ; les moteurs alpha i utilisent un protocole série encore plus évolué.

Connecter un encodeur Non-Alpha Série A à un amplificateur conçu pour la rétroaction de la série Alpha produit une erreur d'incompatibilité — l'amplificateur ne peut pas décoder le protocole Série A. Le moteur, l'amplificateur, l'encodeur et la commande CNC doivent tous appartenir à des générations compatibles.

Q3 : La position absolue peut-elle être maintenue indéfiniment, ou se dégrade-t-elle avec le temps ?

La position absolue est maintenue tant que la batterie de secours de l'amplificateur de servomoteur ou de l'unité de batterie reste au-dessus de son seuil de décharge.

La chimie de la batterie (généralement des piles primaires au lithium) a une durée de vie limitée — généralement de trois à cinq ans selon les modes d'utilisation, le fonctionnement continu de la machine consommant la batterie plus lentement que les cycles d'alimentation fréquents. Lorsque la tension de la batterie descend au seuil d'alerte, la commande CNC génère une alarme BAT.

La batterie doit être remplacée avant que la machine ne soit mise hors tension pour une maintenance prolongée, car le remplacement de la batterie pendant que la machine reste sous tension évite la perte de données. Une fois que les données de position sont perdues en raison d'une décharge complète de la batterie, une procédure de retour de référence rétablit la référence.

Q4 : Est-il possible de tester l'encodeur A860-0346-T001 sans le retirer du moteur ?

Des diagnostics de base sont possibles sur place. Sur la commande CNC, la surveillance de l'état de la rétroaction du servomoteur pendant un mouvement lent de l'axe (à l'aide de l'écran de diagnostic ou des données de diagnostic du servomoteur) peut révéler la qualité de la communication — des données série propres sans demandes de retransmission indiquent un encodeur sain.

La vérification du connecteur de l'encodeur à l'extrémité du moteur pour un bon enclenchement et des contacts propres est une première étape non invasive.

Cependant, pour une évaluation définitive de l'encodeur, en particulier lorsqu'une contamination, une usure du disque ou une détérioration des roulements sont suspectées, le moteur doit être retiré et l'encodeur testé sur un banc d'essai série A dédié avec vérification par oscilloscope de la sortie série en rotation — un test d'atelier approprié qui ne peut pas être reproduit sur place.

Q5 : Quelles sont les options de service disponibles pour une situation de panne de machine impliquant cet encodeur ?

L'échange est la voie de récupération la plus rapide : un A860-0346-T001 échangé, testé et garanti (ou une alternative compatible confirmée) peut être expédié et installé en quelques heures dans les régions où le stock est disponible.

Soumettez le moteur complet avec l'encodeur défectueux à un fournisseur de services spécialisé — cela permet de changer l'encodeur, d'inspecter les roulements, de tester la résistance des enroulements et de vérifier l'isolation dans le cadre d'une révision complète du moteur plutôt que d'un simple échange d'encodeur, ce qui est la meilleure pratique pour un moteur de cet âge.

Lorsque le stock d'échange n'est pas disponible, l'approvisionnement du A860-0346-T001 auprès de canaux de surplus est l'alternative — les unités de surplus doivent être testées électriquement sur un banc série A avant l'installation, car une inspection physique seule ne suffit pas à confirmer la fonctionnalité de l'encodeur.
