Fanuc A860-0346-T041 | Codeur série A — 40 000P absolu, capuchon rouge, servomoteurs AC Fanuc série S, CNC Zero / 16 / 18 / 21

Présentation

Le Fanuc A860-0346-T041 est une variante du codeur série A de la famille A860-0346, partageant le boîtier à capuchon en plastique rouge et l'architecture de retour absolu série 40 000 ppr commune à tous les codeurs de cette génération de moteurs série S.

Le suffixe T041 le place dans la gamme des codeurs A860-0346, distinguant sa configuration de connecteur spécifique et son interface mécanique des autres variantes de la même série — une distinction qui est importante lors de la mise en correspondance physique du codeur avec le moteur qu'il dessert, car les différents membres à suffixe T ont des nombres de broches de connecteur et des détails d'ajustement mécanique différents.

L'A860-0346-T041 porte les caractéristiques définissant toute la génération des codeurs série A : la capacité de position absolue qui élimine le retour de référence à la mise sous tension, la liaison de communication série à haute vitesse avec l'amplificateur et le boîtier en plastique rouge qui encapsule l'ensemble du disque optique et l'électronique contre l'environnement de la machine. Sur les machines où cette variante de codeur était initialement installée, elle apparaît aux côtés des servomoteurs AC série S de Fanuc — la gamme de moteurs qui a défini la transition de Fanuc de la technologie servo DC à la technologie servo AC dans les années 1980.

Ce qui distingue l'A860-0346-T041 au sein de la famille, c'est principalement la variante de connecteur et mécanique qu'il représente.

Dans toute la gamme A860-0346, Fanuc a produit plusieurs variantes à suffixe T pour s'adapter aux différentes configurations de corps de moteur, aux exigences de routage des câbles et aux normes de connecteurs qui variaient selon la taille du moteur, l'orientation de montage et les préférences du constructeur de machines.

Le T041 est l'une de ces variantes, servant des configurations de moteur spécifiques dans la gamme série S où les variantes T101 ou T141 ne conviendraient pas physiquement.

Spécifications clés

L'identité du capuchon rouge — Génération de moteurs série S

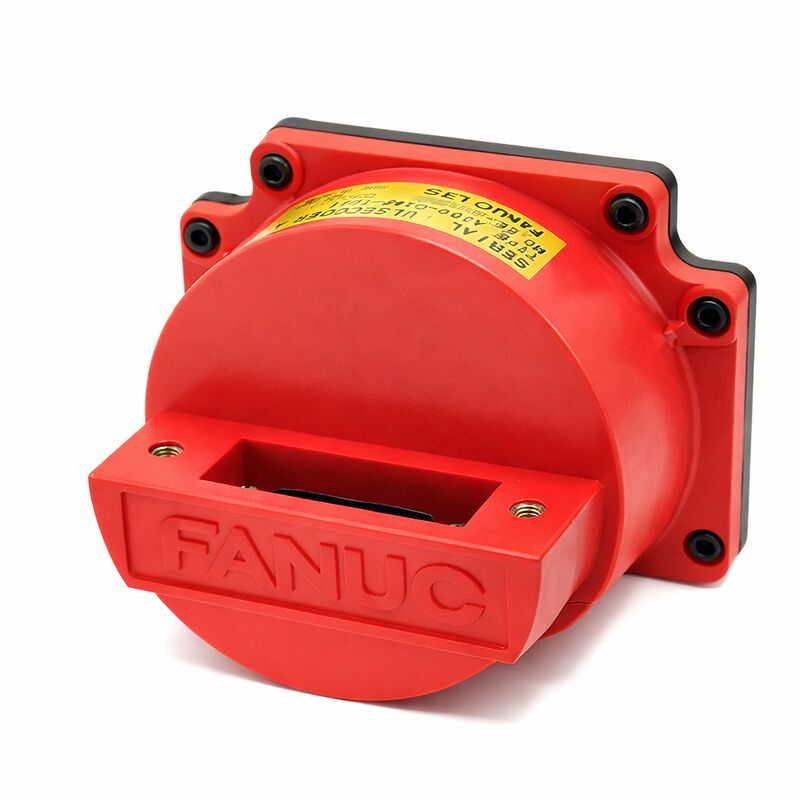

Le capuchon rouge du codeur est l'un des identifiants les plus reconnaissables de l'histoire des moteurs Fanuc. Lorsqu'un moteur est équipé d'un codeur de la série A860-0346, l'ensemble du moteur se présente comme un "moteur à capuchon rouge" — un nom familier qui persiste dans l'industrie de la maintenance CNC.

Cette identification est pratique : le capuchon rouge indique immédiatement à un technicien de maintenance quelle génération de codeur et de moteur il a affaire, avant même que les numéros de pièce ne soient vérifiés.

Il signale le codeur série A, le moteur série S, la compatibilité avec les CNC servo numériques et la position absolue sauvegardée par batterie — autant d'informations clés pour diagnostiquer et entretenir la machine.

Le capuchon rouge de l'A860-0346-T041 sert également de joint d'étanchéité environnemental.

Le disque du codeur et l'électronique sont logés à l'intérieur du capuchon, qui se clipse ou se visse à l'arrière du bâti moteur pour protéger le codeur des éclaboussures de liquide de refroidissement, des copeaux et des interférences électromagnétiques générées par les propres bobinages du moteur.

Bien qu'il ne soit pas classé selon la norme IP67 des codeurs alpha i plus récents, le capuchon rouge offre une protection significative dans un environnement typique de machine-outil lorsque le joint et les fixations de maintien sont intacts.

Position absolue série A — Contexte opérationnel

La résolution absolue de 40 000 ppr de l'A860-0346-T041, bien que modeste par rapport aux codeurs alpha i modernes avec des millions de pas par révolution, était appropriée pour la précision d'usinage requise des applications des moteurs série S.

À 40 000 pas par révolution et avec une vis à billes typique de 10 mm de pas, la résolution de position brute est de 0,25 µm par pas — plus que suffisant pour les tolérances couramment maintenues par les machines-outils CNC équipées de cette génération de moteurs.

La nature absolue du codeur série A signifie que le CNC n'a pas besoin de rétablir la position zéro de l'axe à chaque démarrage.

Pour les environnements de production où la machine fonctionne en continu avec des cycles d'arrêt minimaux, cela élimine l'étape de retour de référence dont les machines à codeur incrémental ont besoin.

La position est maintenue tant que la batterie de secours reste chargée — faisant de la surveillance de la batterie une responsabilité de maintenance de première ligne pour toutes les machines de cette génération de codeurs.

FAQ

Q1 : Quelle est la différence entre l'A860-0346-T041 et les T101 et T141 de la même famille ?

Les trois sont des codeurs absolus série A 40 000 ppr avec le même boîtier à capuchon rouge et la même compatibilité CNC.

Les différences résident dans le type de connecteur, le nombre de broches et l'interface de montage moteur.

Le T041 a une disposition de connecteur spécifique adaptée aux configurations de moteur sur lesquelles il a été installé ; le T101 est confirmé pour les modèles 0S à 30S ; le T141 est noté pour une variante de connecteur à 19 broches. La substitution entre les variantes à suffixe T n'est pas simple — les dimensions de la bride de montage et le connecteur du câble côté moteur doivent correspondre exactement.

Confirmez toujours le modèle du moteur et le suffixe T du codeur d'origine à partir de la documentation du moteur ou de la plaque signalétique avant de commander un remplacement.

Q2 : Les descriptions sur eBay et le marché de surplus étiquettent le T041 comme "ABS" (absolu) — le Série A est-il toujours absolu ?

Oui. Toutes les variantes de codeur série A A860-0346 sont des codeurs de type absolu.

L'étiquette "ABS" sur les annonces de surplus le confirme, distinguant le Série A des codeurs à impulsions purement incrémentiels (tels que la série A860-0300) qui étaient utilisés sur les moteurs Fanuc plus anciens.

Absolu signifie que le codeur rapporte une référence de position complète à la mise sous tension, maintenue par une sauvegarde de batterie, sans nécessiter de cycle de retour de référence mécanique.

C'est une caractéristique fondamentale de la conception Série A et elle s'applique aux T001, T041, T101, T141 et à toutes les autres variantes à suffixe T de la gamme A860-0346.

Q3 : Quelles séries de contrôleurs CNC sont confirmées comme compatibles avec ce codeur ?

Les CNC Fanuc à servo numérique avec une interface de codeur série A : les séries Zero-C et Zero-D (la génération clé où les moteurs série S étaient prédominants), et les contrôles séries 16, 18 et 21 modèle A.

Les séries 0-C et 0-D représentent la majorité des installations où ce codeur est trouvé — ces contrôles et les moteurs série S étaient la spécification dominante du système Fanuc de la fin des années 1980 à une grande partie des années 1990.

La série 15A est également compatible. Les anciens CNC non servo numériques et les contrôles plus récents de la série 0i (qui utilisent des codeurs alpha ou bêta) ne sont pas compatibles avec ce type de codeur.

Q4 : L'A860-0346-T041 est-il réparable, et si non, pourquoi ?

Le codeur série A est un ensemble scellé et monolithique — le disque optique, le roulement, la carte de traitement du signal, le connecteur et le boîtier à capuchon rouge forment une unité intégrée qui n'a pas été conçue pour être démontée sur le terrain.

La précision mécanique du codeur dépend de l'alignement contrôlé en usine du disque optique avec l'ensemble du roulement ; cet alignement ne peut pas être reproduit de manière fiable dans un atelier de service.

Pour cette raison, Fanuc ne fournit pas de pièces de rechange pour la série A860-0346, et les fournisseurs de services réputés proposent des services de test et d'échange plutôt que des réparations au niveau des composants. L'échange avec une unité testée et garantie est la voie de service pratique.

Q5 : Quel est le processus de diagnostic lorsqu'une alarme de communication du codeur série A s'affiche sur la machine ?

Tout d'abord, vérifiez le câble de retour du codeur pour tout dommage physique — une broche tordue au niveau du connecteur du codeur ou de l'amplificateur est la cause la plus fréquente des défauts de communication série et est souvent négligée. Inspectez et nettoyez les deux connecteurs.

Ensuite, vérifiez la tension de la batterie de la machine — une batterie faible ne provoque pas directement d'alarmes de communication, mais elle indique un déficit de maintenance qui peut être accompagné d'autres conditions de défaut. Échangez le câble du codeur avec un câble connu pour être bon d'un autre axe si disponible.

Si l'alarme persiste après l'inspection du câble et des connecteurs, retirez le moteur et inspectez les fixations du capuchon rouge et le joint — l'infiltration de liquide de refroidissement autour d'un joint dégradé contamine le disque du codeur et produit le même schéma de défaut de communication. Si aucune cause physique n'est trouvée, le codeur doit être remplacé.
