A860-0346-T101 FANUC Codeur d'impulsions A8600346T101 A860-0346-T101

Fanuc A860-0346-T101 | Codeur série A — 40 000 PPR, servomoteurs Fanuc AC modèles 0S / 5S / 10S / 20S / 30S, alternative A290-0561-V572

Présentation

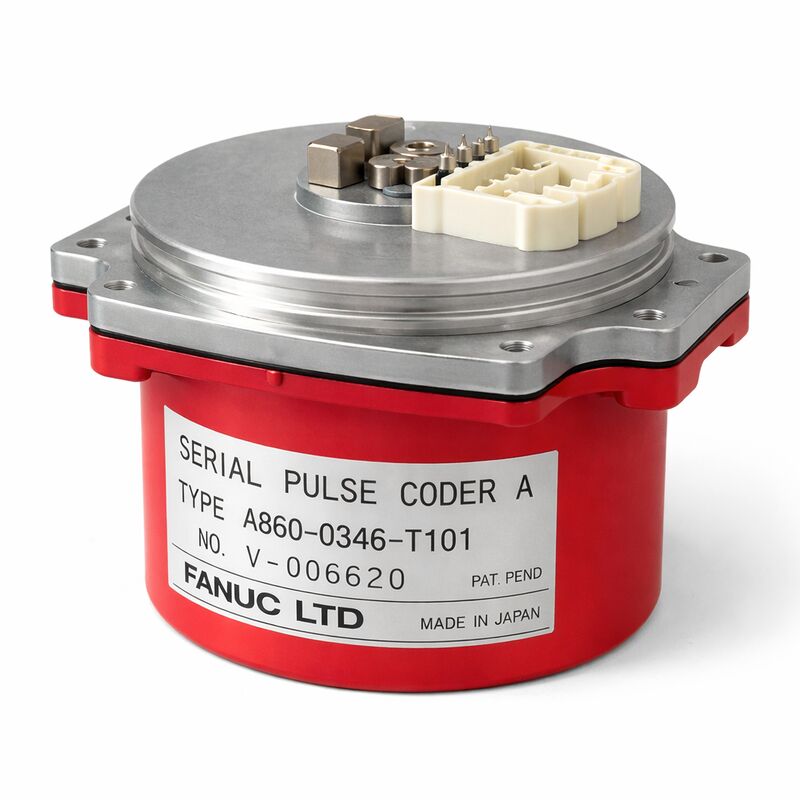

Le Fanuc A860-0346-T101 est le codeur série A pour les servomoteurs AC série S de Fanuc — la gamme 0S à 30S — et est l'un des codeurs les plus reconnaissables de cette époque de la technologie des servomoteurs AC Fanuc.

Le boîtier en plastique rouge qui donne à toute la génération de moteurs série S son identité de "capuchon rouge" est la caractéristique la plus visible de l'A860-0346.

Sous ce capuchon rouge se trouve le mécanisme du codeur série A, un dispositif de rétroaction série absolue de 40 000 PPR qui représente la transition de Fanuc des codeurs à impulsions incrémentaux conventionnels vers l'architecture de communication série plus performante.

Le codeur série A de Fanuc a été une étape de conception importante lors de son introduction.

Alors que les codeurs à impulsions conventionnels de l'époque envoyaient des signaux de quadrature discrets de phase A, B et Z à la commande numérique, le codeur série A encodait les données de position dans un flux série à haute vitesse — un principe décrit dans la documentation Fanuc comme fonctionnant sur une base totalement différente de celle des codeurs à impulsions conventionnels.

Ce protocole série transporte des données de position absolue, éliminant le besoin d'un cycle de retour de référence à la mise sous tension de la machine.

L'axe conserve sa référence de position absolue grâce à la sauvegarde par batterie dans l'amplificateur, et la machine peut reprendre le travail aux coordonnées correctes immédiatement après la mise sous tension.

La résolution nominale de 40 000 PPR, combinée à la fonction de rapport d'engrenage flexible de Fanuc sur la commande numérique des servomoteurs numériques, peut fournir des unités de détection de 1 µm, 0,1 µm ou 0,01 µm en fonction de la configuration du pas de vis à billes et des paramètres du rapport d'engrenage de la machine — donnant au moteur série S et à ce codeur la granularité de détection fine nécessaire pour les travaux de commande numérique de précision.

Le numéro de pièce alternatif A290-0561-V572 est la référence croisée de Fanuc, représentant l'emballage successeur pour la même fonction de codeur lorsque le T101 n'est plus disponible via les canaux standard.

L'A860-0346-T101 est compatible uniquement avec les systèmes de commande numérique de servomoteurs numériques équipés d'une interface de codeur série A — les commandes numériques qui utilisaient ces moteurs incluent les commandes Zero-C, Zero-D, 16 (modèle A), 18 (modèle A) et 21 (modèle A). Les anciennes commandes numériques à servomoteurs analogiques sans cette interface numérique ne peuvent pas utiliser ce type de codeur.

Spécifications clés

Codeur série A vs Codeurs conventionnels — Une étape technologique

Les codeurs conventionnels utilisés sur les anciens servomoteurs Fanuc envoyaient des trains d'impulsions de quadrature bruts sur des fils discrets.

L'intégrité du signal de ces trains d'impulsions se dégradait avec la longueur du câble, le bruit et l'usure des connecteurs — et la commande numérique devait compter chaque impulsion à partir de la position de référence pour savoir où se trouvait l'axe.

Le codeur série A a changé cela en convertissant les données de position dans un format série résistant au bruit avant la transmission.

La commande numérique lit la position à partir d'un mot de données plutôt que d'un comptage d'impulsions, ce qui rend le système intrinsèquement plus fiable sur de longues distances de câble et moins sensible aux interférences électriques de l'environnement de la machine.

La désignation "A" distingue ce protocole série du codeur série C ultérieur (et des codeurs des séries alpha et bêta qui ont suivi), qui utilisent des protocoles mis à jour et des résolutions plus élevées.

Le protocole Série A est spécifique à l'ère des moteurs série S et à la génération de commandes numériques compatibles — il n'est ni électriquement ni logiquement interchangeable avec les types de codeurs ultérieurs malgré la description partagée de "série".

La famille A860-0346 — Variantes à suffixe T

La série A860-0346 englobe plusieurs variantes à suffixe T (T001, T011, T041, T101, T111, T141, etc.) qui diffèrent par le type de connecteur, les détails de montage mécanique et les révisions matérielles mineures, tout en partageant le même principe de fonctionnement Série A à 40 000 PPR.

La variante T101 est spécifiquement confirmée pour la gamme de moteurs 0S à 30S.

Lors de l'approvisionnement de pièces de rechange, le suffixe T doit correspondre au modèle de moteur spécifique — la substitution croisée de variantes à suffixe T sans confirmer la compatibilité du moteur et du connecteur peut entraîner un codeur physiquement inadapté ou électriquement incompatible.

FAQ

Q1 : Que signifie le numéro de pièce alternatif A290-0561-V572 ?

L'A290-0561-V572 est l'équivalent du catalogue actuel de Fanuc pour les machines où l'A860-0346-T101 n'est plus disponible en tant qu'article standard en stock.

Fanuc reconditionne ou renumérote périodiquement les variantes de codeurs à mesure que ses chaînes d'approvisionnement évoluent ; le préfixe A290-0561 indique une configuration physique différente qui remplit la même fonction de remplacement pour la même gamme de moteurs.

Avant de commander l'A290-0561-V572, vérifiez que ses dimensions mécaniques et de connecteur correspondent à l'installation de l'A860-0346-T101 sur le moteur spécifique, car des différences dans la bride de montage ou le connecteur de câble à l'extrémité du moteur pourraient nécessiter une adaptation mineure.

Q2 : Comment le codeur absolu Série A conserve-t-il sa position lorsque la machine est hors tension ?

Le comptage de position absolue est stocké dans la RAM sauvegardée par batterie à l'intérieur de l'amplificateur de servomoteur — pas dans le codeur lui-même.

Le codeur fournit la référence de position angulaire à chaque cycle de mise sous tension ; l'amplificateur combine cela avec le comptage multi-tours stocké pour reconstruire la position complète de l'axe.

La batterie qui maintient ce comptage stocké se trouve dans l'amplificateur ou dans une unité de sauvegarde par batterie dédiée.

Si cette batterie se décharge complètement, le comptage multi-tours est perdu et un cycle de retour de référence doit être effectué pour rétablir la référence de l'axe. L'entretien régulier de la batterie selon le calendrier approprié est la mesure préventive la plus efficace pour éviter la perte de référence de position imprévue.

Q3 : L'A860-0346-T101 peut-il être utilisé avec des commandes numériques à servomoteurs analogiques ou d'anciens systèmes Fanuc sans l'interface Série A ?

Non. Le codeur série A communique exclusivement via un protocole série à haute vitesse qui nécessite une interface réceptrice de codeur série A dédiée dans la commande numérique. Les anciennes commandes numériques Fanuc à servomoteurs analogiques (avant les servomoteurs numériques) et les premiers systèmes de servomoteurs numériques sans cette interface série spécifique ne peuvent pas décoder la sortie du codeur.

La compatibilité de la série CNC est limitée aux systèmes de servomoteurs numériques : les séries Zero-C, Zero-D et la génération 16/18/21 modèle A. Tenter de connecter ce codeur à un système incompatible produit un défaut de communication plutôt qu'un fonctionnement fonctionnel.

Q4 : Pourquoi le stock est-il décrit comme limité, et quelle est l'approche d'approvisionnement recommandée ?

L'A860-0346-T101 dessert la génération de servomoteurs AC série S de Fanuc — des moteurs qui ont été produits et installés dans les années 1980 et 1990 et qui ont maintenant plusieurs décennies de service.

La production neuve de Fanuc pour cette génération de codeurs a effectivement cessé.

Le stock disponible provient de révisions de moteurs, de désaffectations de machines et d'inventaires de service d'échange gérés.

Comme la demande provient principalement des réparations de moteurs plutôt que des nouvelles installations, l'approvisionnement est irrégulier.

L'approche recommandée pour les installations dépendantes des moteurs série S est de sécuriser un stock de codeurs de rechange lorsqu'il devient disponible, plutôt que d'attendre un événement de panne de machine.

Q5 : Quels sont les symptômes typiques de défaillance d'un A860-0346-T101 en service ?

La dégradation précoce des roulements produit un bruit mécanique dans le codeur qui peut être audible en tournant lentement l'arbre du moteur à la main.

La contamination du disque optique (par la vapeur de liquide de refroidissement ou les vapeurs d'huile pénétrant par le joint du capuchon rouge) provoque des défauts de communication série erratiques — la commande numérique génère des alarmes de communication de codeur série (généralement de la série SV360 sur les commandes numériques compatibles) de manière intermittente, souvent dépendantes de la température car la dilatation thermique affecte le joint.

Une défaillance complète du codeur produit une alarme de défaut de communication permanente à la mise sous tension. Dans tous les cas, le codeur lui-même n'est pas réparable sur le terrain ; le moteur doit être retiré et le codeur remplacé par une unité d'échange testée avant de remettre le moteur en service.
