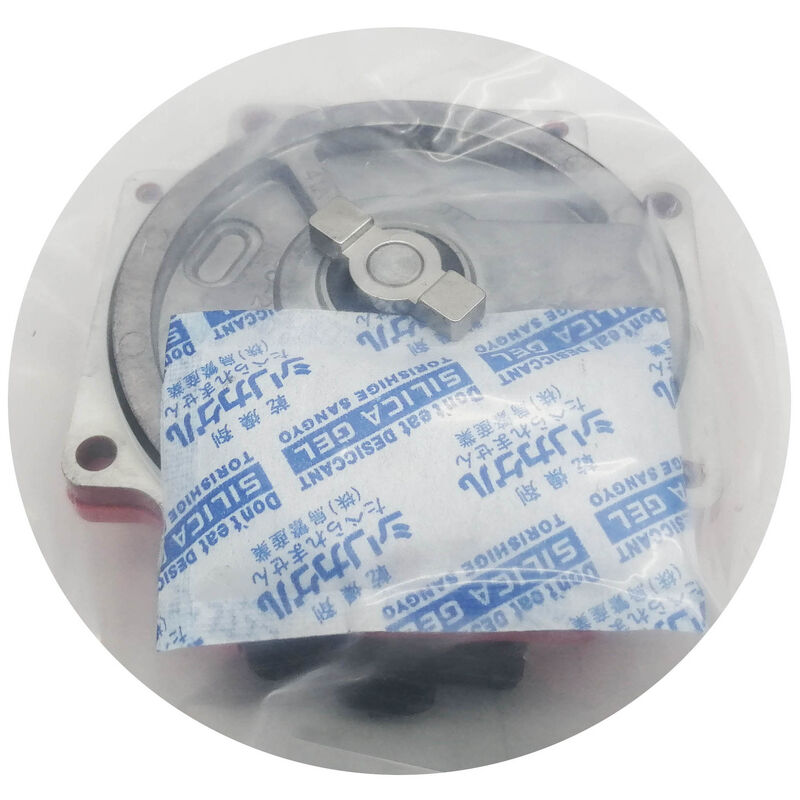

Fanuc A860-0360-T011 | αA64 (64K) Codeur Absolu à Puces — Supercondensateur de Secours, Connecteur Plat à 15 Broches, Servomoteurs Fanuc Alpha α1 / α2 / αM2.5

Vue d'ensemble

Le Fanuc A860-0360-T011 est le codeur absolu à puces αA64 (Alpha A 64K) pour les petits servomoteurs CA Fanuc de la série alpha — spécifiquement la classe de moteurs α1/3000, α2/2000, α2/3000 et αM2.5/3000.

Avec 64 000 impulsions par révolution de données de position absolues multitours combinées à des signaux incrémentiels A/B/Z, cet encodeur a offert à la génération de moteurs alpha un bond significatif en résolution par rapport aux codeurs Série A de 40 000 ppr de l'ère précédente des moteurs de la série S.

La variante T011 présente une caractéristique distinctive qui la sépare immédiatement des autres variantes αA64 : elle utilise un supercondensateur plutôt qu'une batterie pour la sauvegarde de la position. Alors que le T001 (variante avec connecteur D-Sub) et le T101 s'appuient sur une batterie externe dans l'amplificateur pour maintenir la position absolue lors des cycles d'alimentation de la machine, le supercondensateur interne du T011 assure une rétention de position à court terme — décrite comme "quelques minutes" — après la déconnexion de l'alimentation de la machine.

Ceci ne remplace pas une rétention complète de la position absolue alimentée par batterie : si la machine est mise hors tension pour maintenance, un arrêt de production normal, ou toute période plus longue que le temps de maintien du supercondensateur, la référence de position absolue est perdue et un cycle de retour de référence doit être effectué lors du prochain allumage.

Ce comportement du supercondensateur est important à comprendre sur le plan opérationnel.

Une machine équipée d'encodeurs A860-0360-T011 nécessitera un retour de référence après chaque arrêt prolongé, ce qui diffère du comportement des codeurs absolus alimentés par batterie où la position est conservée indéfiniment.

Pour les opérations de production où la machine est mise hors tension entre les équipes, le retour de référence ajoute quelques minutes au démarrage.

Pour les installations en fonctionnement continu où la machine est rarement complètement mise hors tension, cette distinction a un impact pratique minime.

Le connecteur plat mâle à 15 broches du T011 diffère du connecteur D-Sub du T001.

Fanuc a confirmé que la nouvelle version à connecteur plat (T011) est compatible avec les anciennes installations de moteurs et de câbles — la prise du câble côté moteur accepte le connecteur plat du T011 — ce qui fait du T011 un remplacement utilisable pour les codeurs T001 dans de nombreuses installations sur site.

Spécifications clés

Contexte des moteurs de la série Alpha — Où se situe le A860-0360-T011

La série de moteurs Fanuc alpha a comblé le fossé générationnel entre les servomoteurs CA de la série S (capuchon rouge) et la série moderne alpha i (BiSx). Les moteurs Alpha sont les moteurs équipés d'encodeurs de type alphaA — la famille A860-0360 — plutôt que les encodeurs Série A/C de la série S ou les encodeurs BiA/BiI de la série alpha i.

Les petits moteurs alpha de la classe α1 à αM2.5 étaient largement utilisés sur les axes X et Y des centres d'usinage CNC compacts et sur les axes plus légers des centres de tournage pendant les années 1990 et 2000.

L'encodeur αA64 à 64 000 ppr était approprié pour la classe de vitesse et de couple nominale de ces petits moteurs alpha.

Sur une vis à billes de pas 10 mm à 1000 tr/min, l'encodeur 64K produit 64 000 mises à jour de position par seconde — fournissant à la boucle servo une mise à jour de position toutes les 15,6 µs à cette vitesse.

La combinaison des données de position absolues avec la sortie du signal incrémental A/B/Z permettait à l'amplificateur servo d'utiliser les signaux incrémentiels à haute fréquence pour le contrôle de la vitesse dans chaque cycle servo tout en utilisant les données série absolues pour la vérification de la position.

Sauvegarde par Supercondensateur — Procédures Opérationnelles

La sauvegarde par supercondensateur implique que la procédure d'arrêt et la séquence de démarrage nécessitent une attention particulière sur les machines utilisant le T011. Lors d'un arrêt normal (arrêt planifié), laisser l'alimentation de l'encodeur de la machine rester active pendant toute la séquence d'arrêt servo avant de couper l'alimentation principale permet de prolonger la charge du supercondensateur dans la période post-arrêt.

Au redémarrage après tout arrêt plus long que le temps de maintien du supercondensateur (qui varie avec l'âge du condensateur et la température), le CNC affichera une alarme d'encodeur ou demandera un retour de référence.

Le supercondensateur est un composant d'usure — sa capacité de rétention de charge diminue avec le temps et les cycles thermiques. Un supercondensateur vieillissant réduit le temps de maintien de la position après l'arrêt, ce qui peut entraîner une perte inattendue de position absolue sur les machines où la durée de l'arrêt était auparavant dans la capacité de maintien de l'encodeur.

Un T011 qui commence à nécessiter un retour de référence après des intervalles d'arrêt plus courts qu'il ne le tolérait auparavant présente une dégradation du supercondensateur.

FAQ

Q1 : Pourquoi une machine utiliserait-elle le supercondensateur T011 plutôt que le T001 ou le T101 alimenté par batterie ?

La variante T011 a probablement été spécifiée pour des configurations de machines où une sauvegarde de batterie séparée pour la position absolue n'était pas requise ou était gérée au niveau du système plutôt qu'au niveau de l'encodeur.

Certains constructeurs de machines préféraient le câblage plus simple d'un encodeur à supercondensateur pour les axes où le temps de retour de référence était acceptable.

Le T001 avec connecteur D-Sub et batterie externe offre une rétention de position indéfinie ; le T011 n'offre qu'une rétention à court terme mais ne nécessite aucune maintenance de batterie.

La variante appropriée pour toute installation spécifique est déterminée par la spécification d'origine du constructeur de la machine.

Q2 : Le T011 peut-il remplacer le T001 sur le même moteur alpha sans aucune modification de câble ?

Oui — Fanuc a confirmé que la nouvelle version T011 à connecteur plat est compatible avec les anciennes installations.

La prise du câble côté moteur qui était installée pour le T001 (D-Sub) accepte le connecteur mâle plat du T011. Cependant, le changement opérationnel doit être compris : si la machine d'origine avait un système absolu alimenté par batterie (T001), le remplacer par un encodeur à supercondensateur (T011) modifie le comportement de sauvegarde de position.

La machine nécessitera désormais un retour de référence après les arrêts prolongés au lieu de conserver la position indéfiniment. Ce changement opérationnel doit être communiqué aux opérateurs de la machine et documenté dans les registres de maintenance.

Q3 : Quels moteurs alpha sont confirmés compatibles avec le A860-0360-T011 ?

Les moteurs compatibles confirmés incluent les α1/3000, α2/2000, α2/3000 et αM2.5/3000. Ce sont les servomoteurs alpha de petite taille utilisés principalement sur les axes plus légers des machines CNC — axes X et Y des petits VMC, axes rotatifs et axes de positionnement auxiliaires.

Les moteurs alpha plus grands (classes α6, α12, α22) utilisent des variantes d'encodeurs à courant plus élevé de la même famille A860-0360.

La compatibilité moteur et encodeur est confirmée en comparant le numéro de spécification de commande du moteur avec le suffixe de l'encodeur listé dans le manuel des servomoteurs Fanuc alpha.

Q4 : Comment les 64 000 ppr de l'αA64 se comparent-ils aux résolutions des encodeurs alpha i ultérieurs ?

Les moteurs alpha i ont introduit des encodeurs avec une résolution absolue de 1 000 000 ppr (BiA1000) et 128 000 ppr (BiA128), représentant une amélioration substantielle par rapport aux 64 000 ppr de l'αA64.

Cependant, les moteurs alpha (non-i) ne sont pas compatibles avec les encodeurs alpha i — les deux générations utilisent des interfaces mécaniques, des conceptions d'accouplement d'arbre et des protocoles série différents.

Pour les machines équipées de moteurs alpha d'origine (non-i), l'αA64 reste la spécification d'encodeur correcte, quelle que soit la résolution plus élevée disponible dans les générations ultérieures.

Q5 : À quoi ressemble un supercondensateur défaillant dans le T011 en pratique, et comment y remédier ?

Le symptôme le plus caractéristique est que la machine nécessite un retour de référence après des intervalles d'arrêt de plus en plus courts qu'elle ne le tolérait auparavant. Initialement, un T011 en bon état peut conserver la position pendant plusieurs minutes après l'arrêt ; un supercondensateur en fin de vie peut conserver la position pendant seulement quelques secondes.

Lorsque le temps de maintien tombe en dessous du temps de cycle d'alimentation d'un arrêt de production normal, la machine nécessitera un retour de référence à chaque démarrage — une nuisance opérationnelle importante.

Le supercondensateur est interne à l'ensemble étanche de l'encodeur et n'est pas remplaçable séparément ; l'unité d'encodeur elle-même doit être remplacée.

Il s'agit d'un mode de défaillance d'usure standard et il doit être anticipé sur les encodeurs qui sont en service depuis dix ans ou plus.
