Fanuc A860-0360-T061 | Codeur absolu Alpha αA64 — 64 000P, interface D-Sub, servomoteurs AC Fanuc Alpha

Présentation

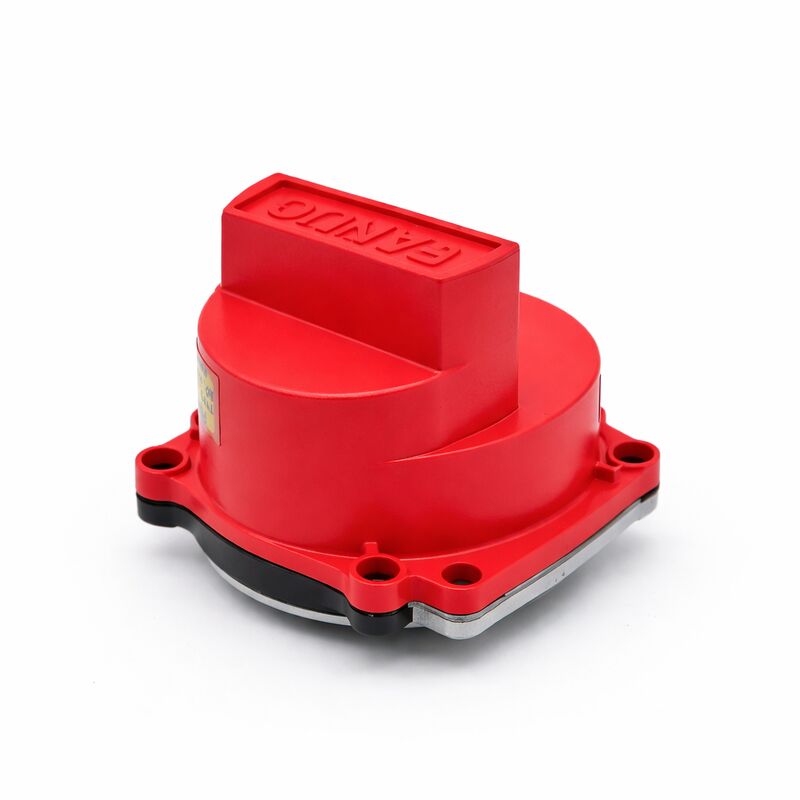

Le Fanuc A860-0360-T061 est la variante à interface D-Sub du codeur absolu αA64 (64K ppr) de la famille d'encodeurs Fanuc A860-0360 alpha.

Tous les membres de la gamme A860-0360 partagent la même architecture d'encodeur fondamentale — rétroaction série absolue 64 000 ppr pour les servomoteurs AC de la série alpha — mais diffèrent par leur type de connecteur et leur configuration de câble.

La variante T061 est définie par son connecteur D-Sub, qui détermine l'ensemble de câbles qui s'accouple à l'extrémité du moteur du câblage de rétroaction.

Au sein de la famille A860-0360, plusieurs variantes de connecteurs existent car Fanuc et les constructeurs de machines ont spécifié différentes normes de connecteurs pour différentes configurations de moteurs et d'installations tout au long de la période de production de la génération de moteurs alpha.

Le T001 utilise une fiche mâle plate à 15 broches ; le T011 utilise une fiche plate à 15 broches avec une sauvegarde interne par supercondensateur ; le T061 porte un connecteur de type D-Sub — tous remplissant la même fonction d'encodeur, tous compatibles avec la même génération de CNC, mais chacun nécessitant la combinaison spécifique de câble et de connecteur qui correspond au suffixe T pour l'installation physique.

Une note importante confirmée par plusieurs spécialistes dans le domaine des encodeurs alpha : les nouvelles variantes T à connecteur plat sont également compatibles avec les anciennes installations.

Cela signifie qu'un T001 avec sa fiche plate à 15 broches peut être installé dans une installation D-Sub T061 avec une adaptation de câble appropriée, et la version à profil plat peut servir l'ancienne interface D-Sub lorsque des unités T061 d'ancien stock ne sont pas disponibles.

L'encodeur absolu αA64 fournit une référence de position complète à chaque mise sous tension — aucun cycle de retour de référence n'est nécessaire lorsque la machine redémarre après un arrêt planifié, à condition que la sauvegarde par batterie de l'amplificateur ait maintenu le compte de position stocké pendant la période d'arrêt.

La résolution de 64K ppr est bien adaptée à la gamme de moteurs alpha pour laquelle elle a été conçue, fournissant la densité de mise à jour de position nécessaire à un contrôle de vitesse stable sur toute la plage de vitesse de fonctionnement nominale du moteur.

Spécifications clés

Connecteur D-Sub dans l'écosystème des moteurs Alpha

Les connecteurs D-Sub — le type de connecteur multipin trapézoïdal familier — étaient largement utilisés dans l'électronique industrielle tout au long de l'ère de production de la génération de servomoteurs alpha de Fanuc.

Ils offraient une norme d'interface bien comprise avec une bonne sécurité d'accouplement et étaient pris en charge par une large gamme d'ensembles de câbles préfabriqués de différentes longueurs.

Le connecteur D-Sub du A860-0360-T061 au niveau du corps de l'encodeur acceptait directement la prise D-Sub à l'extrémité du câble de rétroaction de l'encodeur, sans adaptateur requis.

Pour les machines toujours en service avec les ensembles de câbles D-Sub d'origine, le T061 est le remplacement direct simple — branchez, aucune modification de câblage.

Pour les machines où les ensembles de câbles D-Sub ont été remplacés ou adaptés au fil des années de maintenance, la vérification du connecteur de câble actuel à l'extrémité de l'encodeur avant de commander évite la surprise de recevoir un encodeur dont le connecteur ne correspond pas au câble installé.

Rétention de position absolue et dépendance à la batterie

Comme toutes les variantes αA64, la capacité de position absolue du T061 dépend de la sauvegarde par batterie dans l'amplificateur de servomoteur pour maintenir le compte de position multi-tours pendant l'arrêt de la machine. L'encodeur lui-même signale sa position angulaire dans un tour à tout moment ; l'amplificateur accumule ces données dans un compte absolu multi-tours complet et le stocke dans une SRAM sauvegardée par batterie.

Une batterie saine signifie que l'affichage de la position de l'axe à la mise sous tension de la CNC correspond exactement à la position mécanique réelle. Une batterie défaillante ou déchargée signifie que le compte est perdu et qu'un retour de référence est nécessaire.

La surveillance de l'état de la batterie est la première action de maintenance pour toute machine équipée d'encodeurs absolus αA64.

La CNC génère une alarme BAT lorsque la tension de la batterie tombe au seuil d'alerte — à ce stade, remplacez la batterie avant le prochain arrêt planifié.

Remplacer la batterie pendant que la machine est sous tension est l'approche la plus sûre ; les données absolues de l'encodeur restent intactes car l'alimentation de l'amplificateur reste ininterrompue pendant le changement de batterie.

FAQ

Q1 : La "nouvelle version plate est également compatible avec les anciennes" — qu'est-ce que cela signifie en pratique pour le T061 ?

Cela signifie qu'un encodeur αA64 de production plus récente avec un connecteur mâle plat à 15 broches (tel que le T001 ou la révision T011) peut s'accoupler physiquement avec l'ancien ensemble de câbles D-Sub utilisé par le T061, avec un câblage approprié.

En pratique, un fournisseur de services peut fournir un encodeur à connecteur T001 avec un adaptateur qui convertit la sortie plate à 15 broches en une prise D-Sub côté câble moteur, préservant ainsi le parcours de câble existant.

Cette rétrocompatibilité est une caractéristique confirmée par Fanuc et est utile lorsque le stock spécifique T061 n'est pas disponible.

Q2 : Le A860-0360-T061 peut-il être utilisé avec des commandes CNC équipées de FSSB telles que les 16i ou 18i ?

Non. Le αA64 A860-0360-T061 est un encodeur de la série alpha conçu pour l'interface de rétroaction série du moteur alpha de première génération utilisée avec les commandes de série 15/16/18/21 modèle A. L'interface FSSB (Fiber Servo Serial Bus) présente sur les commandes 0i, 16i, 18i et 21i est conçue pour les encodeurs de la série alpha i (types BiA des séries A860-2000/2020).

Le protocole série, l'interface physique et la poignée de main d'identification du moteur sont tous différents entre les générations d'encodeurs alpha et alpha i.

Une mise à niveau de machine des moteurs alpha vers les moteurs alpha i nécessiterait le remplacement du moteur et de l'encodeur.

Q3 : Comment l'état du connecteur D-Sub est-il évalué avant d'installer un T061 excédentaire ?

Inspectez toutes les broches du boîtier D-Sub pour détecter tout pliage, casse ou corrosion. Une seule broche pliée peut provoquer des alarmes de communication intermittentes de l'encodeur — parfois uniquement à certaines températures ou niveaux de vibration, rendant le défaut difficile à diagnostiquer.

Vérifiez le boîtier D-Sub lui-même pour détecter des fissures au niveau du serre-câble. Les vis de verrouillage qui fixent le connecteur de câble accouplé doivent avoir des filetages fonctionnels ; les filetages de verrouillage arrondis sont un résultat courant d'une mauvaise manipulation en service et permettent au connecteur de câble de se détacher par vibration pendant le fonctionnement de la machine.

Si l'un de ces problèmes est présent, procurez-vous une autre unité excédentaire ou faites remplacer le connecteur avant l'installation.

Q4 : Quel est le mode de défaillance typique du αA64 T061, et combien de temps ces encodeurs durent-ils généralement ?

L'usure des roulements est la défaillance la plus courante liée à l'âge. Le roulement de l'encodeur supporte l'ensemble du disque optique et le couplage de l'arbre de l'encodeur ; à mesure qu'il s'use, le jeu radial croissant introduit du bruit de signal dans les sorties de quadrature A/B et provoque finalement des alarmes d'encodeur intermittentes ou permanentes.

La contamination par la brume de liquide de refroidissement, les aérosols d'huile ou les copeaux pénétrant par le joint de l'arbre moteur dégrade également le disque optique, produisant une amplitude de signal réduite que l'amplificateur détecte comme un défaut de communication.

La durée de vie varie considérablement en fonction des conditions d'exploitation ; les encodeurs sur les moteurs fonctionnant 24h/24 et 7j/7 dans des environnements d'usinage lourds vieillissent plus vite que ceux sur des équipements à usage occasionnel. Des décennies de service ne sont pas inhabituelles pour des machines bien entretenues.

Q5 : La réparation du A860-0360-T061 est-elle disponible, et dans quelles circonstances ?

Le A860-0360-T061 est généralement considéré comme non réparable au sens conventionnel — le disque optique, le roulement et l'électronique de signal sont assemblés en usine comme une unité scellée sans possibilité d'accès pour la maintenance au niveau des composants.

Certains fournisseurs spécialisés offrent une capacité de réparation limitée axée sur le remplacement des roulements et le nettoyage du disque optique dans des conditions contrôlées, mais les résultats varient et la réparation elle-même risque d'introduire de nouveaux défauts.

Pour la plupart des opérateurs, l'échange avec une unité excédentaire testée et garantie est la voie de service préférable et plus prévisible par rapport à la tentative de réparation d'un encodeur de cette génération.
